Наконечник для милиці або палиці як опори при пересуванні

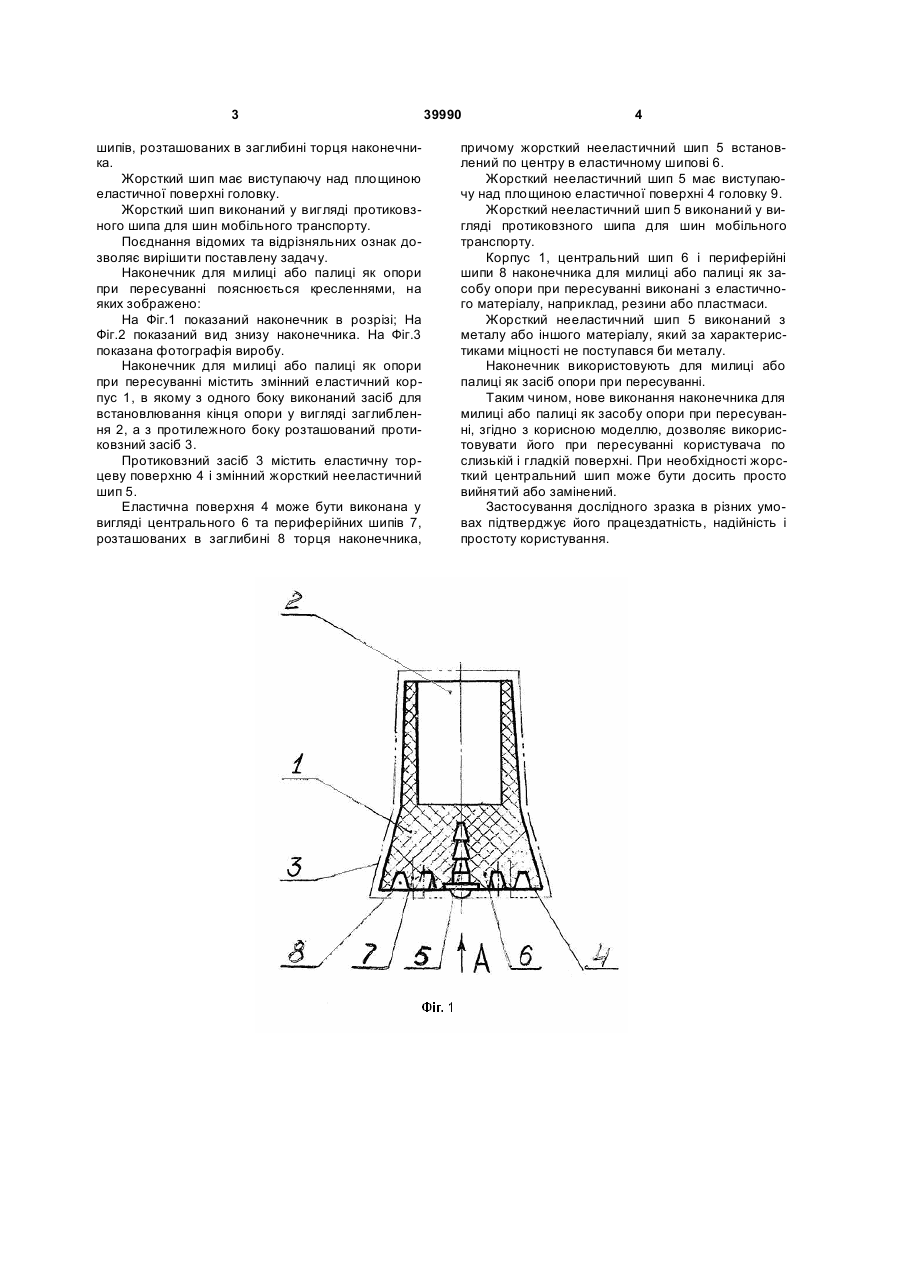

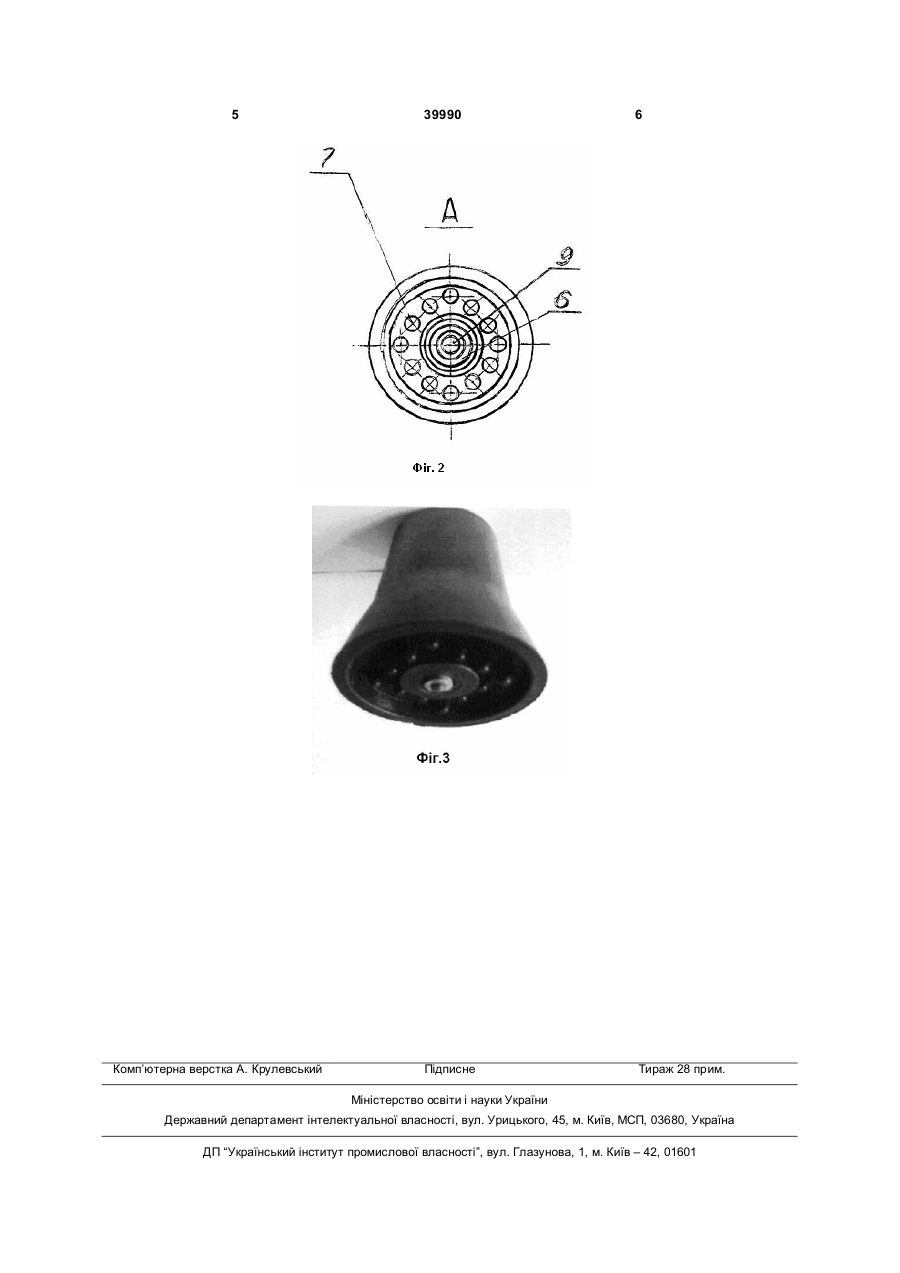

1. Наконечник для милиці або палиці як опори при пересуванні, що містить корпус, в якому з одного боку виконаний засіб для встановлювання кінця опори, а з протилежного торця розташований протиковзний засіб, який містить змінні еластичний і жорсткий нееластичний засоби, який відрізняється тим, що жорсткий нееластичний засіб встановлений в еластичному. 2. Наконечник за п. 1, який відрізняється тим, що 3 шипів, розташованих в заглибині торця наконечника. Жорсткий шип має виступаючу над площиною еластичної поверхні головку. Жорсткий шип виконаний у вигляді протиковзного шипа для шин мобільного транспорту. Поєднання відомих та відрізняльних ознак дозволяє вирішити поставлену задачу. Наконечник для милиці або палиці як опори при пересуванні пояснюється кресленнями, на яких зображено: На Фіг.1 показаний наконечник в розрізі; На Фіг.2 показаний вид знизу наконечника. На Фіг.3 показана фотографія виробу. Наконечник для милиці або палиці як опори при пересуванні містить змінний еластичний корпус 1, в якому з одного боку виконаний засіб для встановлювання кінця опори у вигляді заглиблення 2, а з протилежного боку розташований протиковзний засіб 3. Протиковзний засіб 3 містить еластичну торцеву поверхню 4 і змінний жорсткий нееластичний шип 5. Еластична поверхня 4 може бути виконана у вигляді центрального 6 та периферійних шипів 7, розташованих в заглибині 8 торця наконечника, 39990 4 причому жорсткий нееластичний шип 5 встановлений по центру в еластичному шипові 6. Жорсткий нееластичний шип 5 має виступаючу над площиною еластичної поверхні 4 головку 9. Жорсткий нееластичний шип 5 виконаний у вигляді протиковзного шипа для шин мобільного транспорту. Корпус 1, центральний шип 6 і периферійні шипи 8 наконечника для милиці або палиці як засобу опори при пересуванні виконані з еластичного матеріалу, наприклад, резини або пластмаси. Жорсткий нееластичний шип 5 виконаний з металу або іншого матеріалу, який за характеристиками міцності не поступався би металу. Наконечник використовують для милиці або палиці як засіб опори при пересуванні. Таким чином, нове виконання наконечника для милиці або палиці як засобу опори при пересуванні, згідно з корисною моделлю, дозволяє використовувати його при пересуванні користувача по слизькій і гладкій поверхні. При необхідності жорсткий центральний шип може бути досить просто вийнятий або замінений. Застосування дослідного зразка в різних умовах підтверджує його працездатність, надійність і простоту користування. 5 Комп’ютерна верстка А. Крулевський 39990 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
