Ємкість для зберігання або транспортування горючих і/або вибухонебезпечних рідких матеріалів

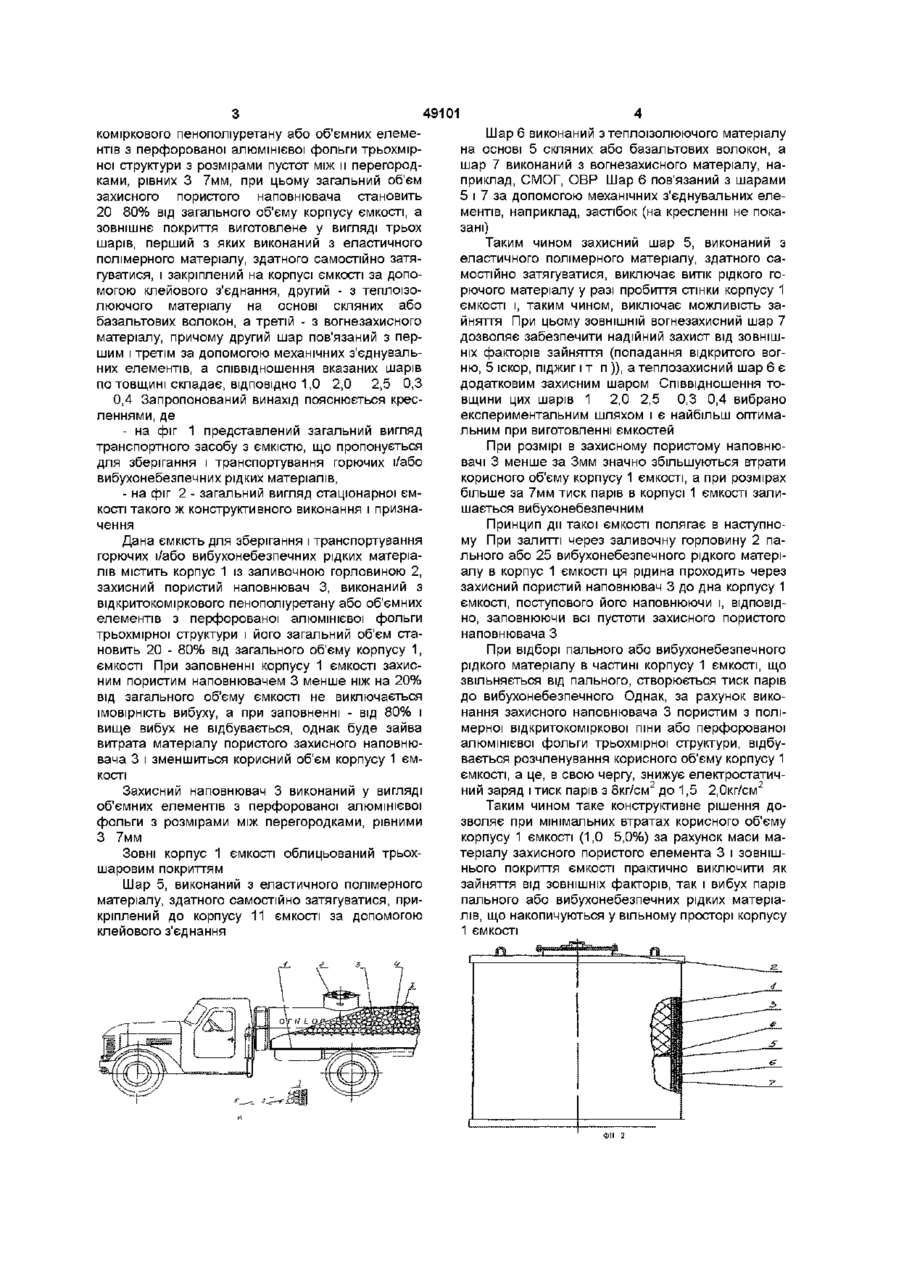

Ємкість Д Л Я зберігання або транспортування горючих і/або вибухонебезпечних рідких матеріалів, що містить корпус із заливальною горловиною і ЗОВНІШНІМ захисним покриттям, захисний наповнювач, яка в і д р і з н я є т ь с я тим, що в ній захисний наповнювач виконаний пористим з відкритокоміркового пінополіуретану або об'ємних елементів з перфорованої алюмінієвої фольги з розмірами пустот між и перегородками, рівних 3 7 мм, при цьому загальний об'єм захисного пористого елемента становить 20 80% від загального об'єму корпусу ємкості, а зовнішнє покриття виготовлене у вигляді трьох шарів, перший з яких виконаний з еластичного полімерного матеріалу, здатного самостійно затягуватися, і закріплений на корпусі ємкості за допомогою клейового з'єднання, другий - з теплоізолюючого матеріалу на основі скляних або базальтових волокон, а третій - з вогнезахисного матеріалу, причому другий шар зв'язаний з першим і третім за допомогою механічних з'єднувальних елементів, а співвідношення вказаних шарів по товщині складає, ВІДПОВІДНО 1 2 , 0 2,5 0,3 О 0,4 о Даний винахід відноситься до засобів, в тому числі ємкостів, резервуарів, для зберігання або транспортування горючих і/або вибухонебезпечних рідких матеріалів Відома ємкість (паливний бак) для зберігання і транспортування горючих і/або вибухонебезпечних рідких матеріалів, що містить корпус із заливочною горловиною і захисний наповнювач з алюмінієвої фольги, розміщений зовні і/або з внутрішньої сторони по стінках ємкості (див , наприклад, патент СРСР № 372795 від 07 10 70 м , МКИ B65D90/46) Дана конструкція дозволяє знизити електростатичний заряд, дифузію палива, а також підвищити ударну МІЦНІСТЬ ємкості Однак, технологія виготовлення захисного наповнювача в такій конструкції досить складна і не виключає імовірності вибуху при запаленні парів, а для виготовлення ємкостей великого об'єму, зокрема, автомобільних і залізничних цистерн, стаціонарних резервуарів на бензозаправних станціях, і зовсім не придатна Крім того, у разі крізного пробиття такої ємкості станеться витік палива, в зв'язку з чим висока імовірність пожежі, вибуху Метою даного винаходу є зниження електростатичного заряду і виключення імовірності вибуху у разі запалення парів, що утворюються всередині ємкості, а також виключення зайняття у разі крізного пробиття ємкості Поставлена мета досягається тим, що в ємкості для зберігання або транспортування горючих і/або вибухонебезпечних рідких матеріалів, що містить корпус із заливочною горловиною, ЗОВНІШ НІМ захисним покриттям, і захисним наповнювачем, наповнювач виконаний пористим з відкрито 49101 коміркового пенополіуретану або об'ємних елементів з перфорованої алюмінієвої фольги трьохмірноі структури з розмірами пустот між и перегородками, рівних 3 7мм, при цьому загальний об'єм захисного пористого наповнювача становить 20 80% від загального об'єму корпусу ємкості, а зовнішнє покриття виготовлене у вигляді трьох шарів, перший з яких виконаний з еластичного полімерного матеріалу, здатного самостійно затягуватися, і закріплений на корпусі ємкості за допомогою клейового з'єднання, другий - з теплоізолюючого матеріалу на основі скляних або базальтових волокон, а третій - з вогнезахисного матеріалу, причому другий шар пов'язаний з першим і третім за допомогою механічних з'єднувальних елементів, а співвідношення вказаних шарів по товщині складає, ВІДПОВІДНО 1,0 2,0 2,5 0,3 0,4 Запропонований винахід пояснюється кресленнями, де - на фіг 1 представлений загальний вигляд транспортного засобу з ємкістю, що пропонується для зберігання і транспортування горючих і/або вибухонебезпечних рідких матеріалів, - на фіг 2 - загальний вигляд стаціонарної ємкості такого ж конструктивного виконання і призначення Дана ємкість для зберігання і транспортування горючих і/або вибухонебезпечних рідких матеріалів містить корпус 1 із заливочною горловиною 2, захисний пористий наповнювач 3, виконаний з відкритокоміркового пенополіуретану або об'ємних елементів з перфорованої алюмінієвої фольги трьохмірної структури і його загальний об'єм становить 20 - 80% від загального об'єму корпусу 1, ємкості При заповненні корпусу 1 ємкості захисним пористим наповнювачем 3 менше ніж на 20% від загального об'єму ємкості не виключається імовірність вибуху, а при заповненні - від 80% і вище вибух не відбувається, однак буде зайва витрата матеріалу пористого захисного наповнювача 3 і зменшиться корисний об'єм корпусу 1 ємкості Захисний наповнювач 3 виконаний у вигляді об'ємних елементів з перфорованої алюмінієвої фольги з розмірами між перегородками, рівними З 7мм Зовні корпус 1 ємкості облицьований трьохшаровим покриттям Шар 5, виконаний з еластичного полімерного матеріалу, здатного самостійно затягуватися, прикріплений до корпусу 11 ємкості за допомогою клейового з'єднання Шар 6 виконаний зтеплоізолюючого матеріалу на основі 5 скляних або базальтових волокон, а шар 7 виконаний з вогнезахисного матеріалу, наприклад, СМОГ, ОВР Шар 6 пов'язаний з шарами 5 і 7 за допомогою механічних з'єднувальних елементів, наприклад, застібок (на кресленні не показані) Таким чином захисний шар 5, виконаний з еластичного полімерного матеріалу, здатного самостійно затягуватися, виключає витік рідкого горючого матеріалу у разі пробиття стінки корпусу 1 ємкості і, таким чином, виключає можливість зайняття При цьому ЗОВНІШНІЙ вогнезахисний шар 7 дозволяє забезпечити надійний захист від ЗОВНІШНІХ факторів зайняття (попадання відкритого вогню, 5 іскор, піджиг і т п )), а теплозахисний шар 6 є додатковим захисним шаром Співвідношення товщини цих шарів 1 2,0 2,5 0,3 0,4 вибрано експериментальним шляхом і є найбільш оптимальним при виготовленні ємкостей При розмірі в захисному пористому наповнювачі 3 менше за Змм значно збільшуються втрати корисного об'єму корпусу 1 ємкості, а при розмірах більше за 7мм тиск парів в корпусі 1 ємкості залишається вибухонебезпечним Принцип дії такої ємкості полягає в наступному При залитті через заливочну горловину 2 пального або 25 вибухонебезпечного рідкого матеріалу в корпус 1 ємкості ця рідина проходить через захисний пористий наповнювач 3 до дна корпусу 1 ємкості, поступового його наповнюючи і, ВІДПОВІДНО, заповнюючи всі пустоти захисного пористого наповнювача З При відборі пального або вибухонебезпечного рідкого матеріалу в частині корпусу 1 ємкості, що звільняється від пального, створюється тиск парів до вибухонебезпечного Однак, за рахунок виконання захисного наповнювача 3 пористим з полімерної відкритокоміркової піни або перфорованої алюмінієвої фольги трьохмірної структури, відбувається розчленування корисного об'єму корпусу 1 ємкості, а це, в свою чергу, знижує електростатичний заряд і тиск парів з 8кг/см2 до 1,5 2,0кг/см2 Таким чином таке конструктивне рішення дозволяє при мінімальних втратах корисного об'єму корпусу 1 ємкості (1,0 5,0%) за рахунок маси матеріалу захисного пористого елемента 3 і зовнішнього покриття ємкості практично виключити як зайняття від ЗОВНІШНІХ факторів, так і вибух парів пального або вибухонебезпечних рідких матеріалів, що накопичуються у вільному просторі корпусу 1 ЄМКОСТІ 49101 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
