Механізм навішення штанги обприскувача

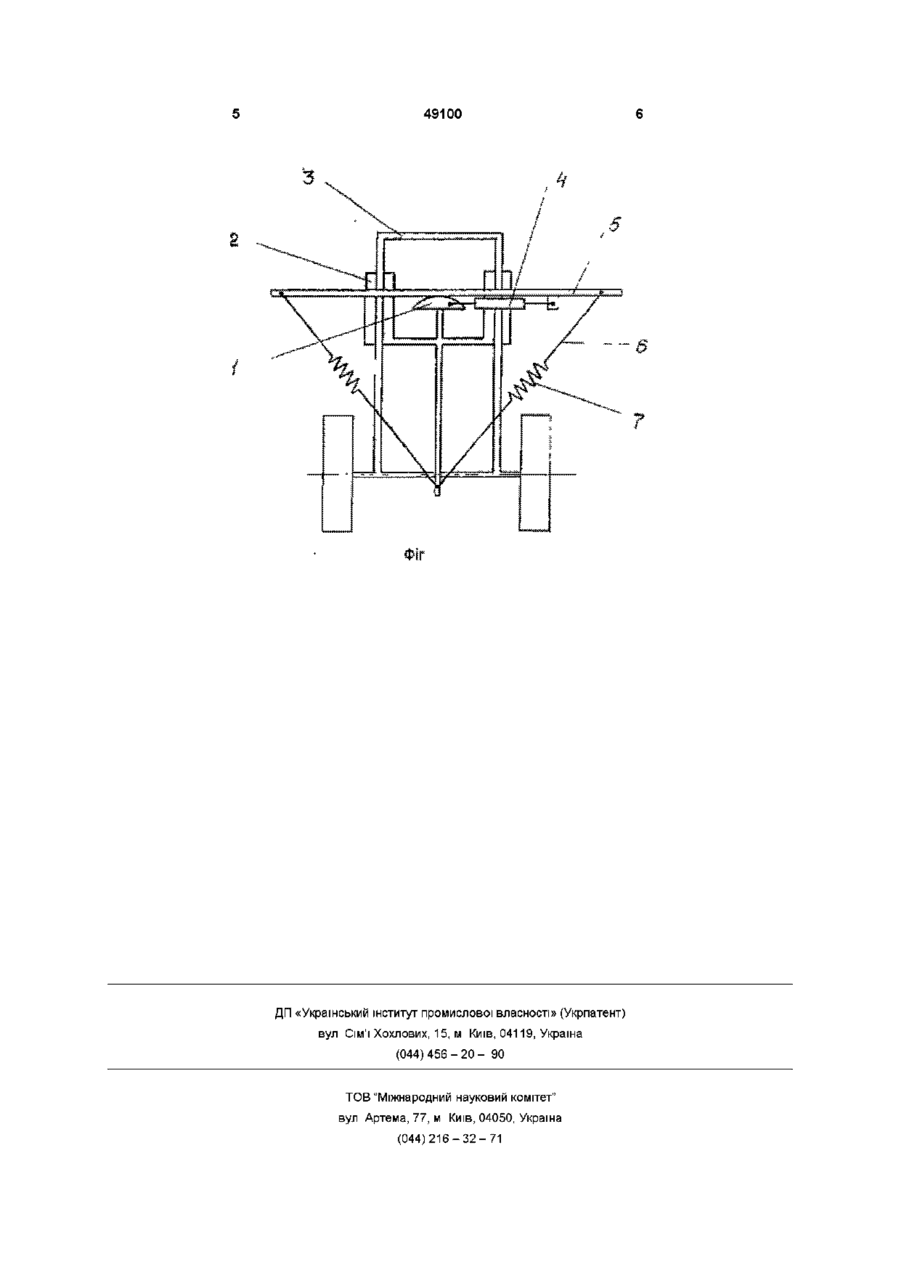

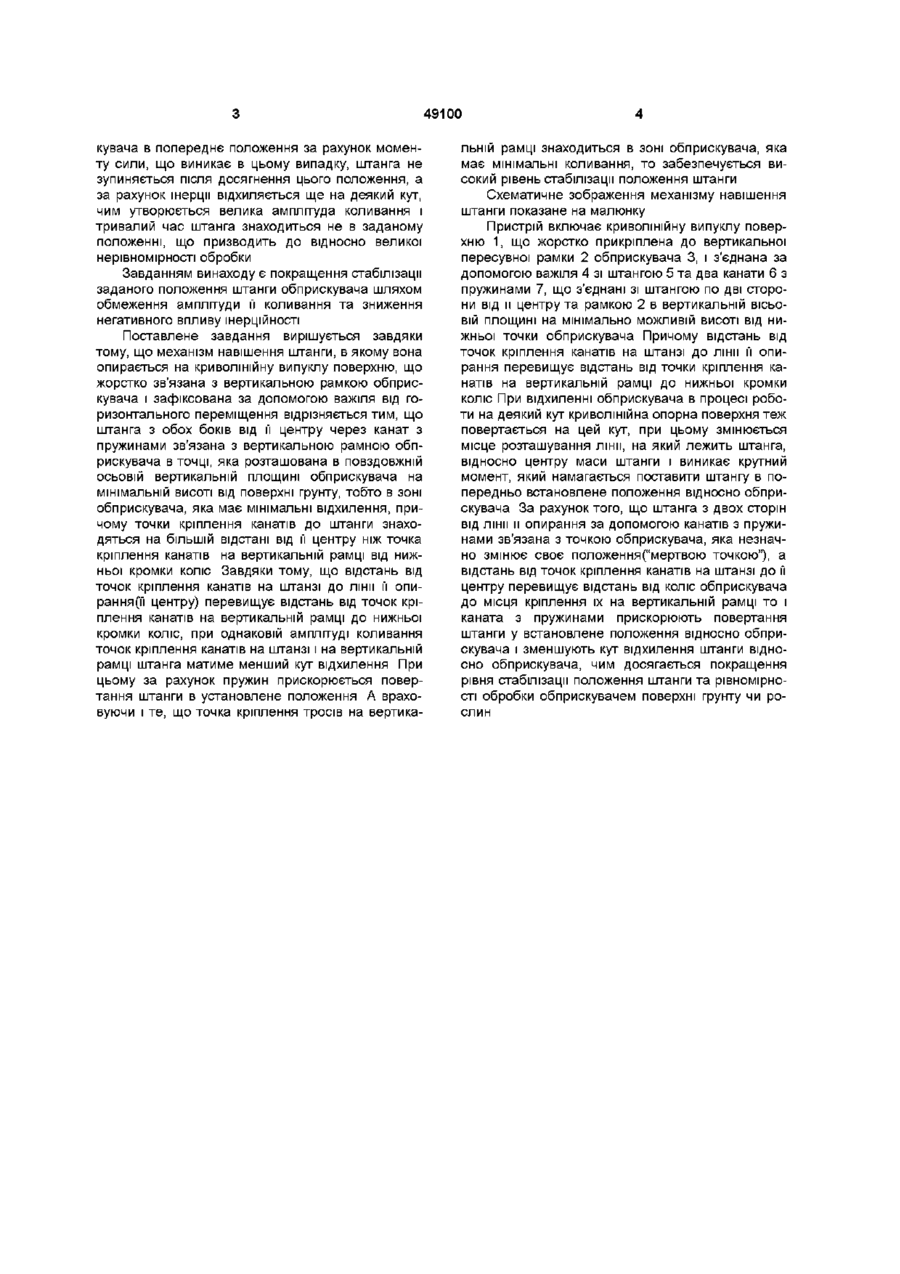

Механізм навішення штанги обприскувача, в якому штанга обпирається на криволінійну випуклу поверхню, що жорстко зв'язана з вертикальною рамкою обприскувача і зафіксована за допомогою важеля від горизонтального переміщення, який відрізняється тим, що штанга з обох боків за допомогою канатів з пружинами прикріплена до вертикальної рамки в вертикальній осьовій площині обприскувача поблизу найнижчої його точки таким чином, що відстань від лінії обпирання штанги до точок кріплення до неї канатів перевищує відстань від коліс обприскувача до точки кріплення канатів з пружинами на вертикальній рамці Винахід відноситься до сільськогосподарського машинобудування, а саме до техніки для захисту рослин Відомий механізм навішення штанги обприскувача, в якому вона прикріплена до вертикальної рамки обприскувача за допомогою двох шарнірно з'єднаних важелів(див заявку ЕПВВ(ЕР) №0077110) В цьому механізмі при відхиленні вертикальної рамки, яка безпосередньо зв'язана з шасі обприскувача, за рахунок сипи тяжіння штанів в певній мірі займає встановлене попереднє положення Недоліком такого механізму навішення є те, що при ньому коливання рамки за допомогою шарнірів та важелів в значній мірі передаються на штангу, за рахунок чого вона отримує значні динамічні навантаження та не забезпечується рівномірна обробка пестицидами поверхні рослин чи грунту Окрім цього, штанга може коливатись тільки по певному радіусу, який обумовлюється довжиною важелів, і в разі впирання КІНЦІВ штанги в землю чи іншу перешкоду, яка не дозволяє штанзі робити коливання за своїм радіусом, утворюється момент сили, який діє на згинання, що може призвести до виходу їїз ладу початкове відносно поверхні грунту положення І поскільки штанга повертається навколо однієї точки, то при впиранні її кінця в перешкоду вона має можливість повернутись і запобігти поломці Недоліком цього механізму є те, що коливання обприскувача, а ВІДПОВІДНО І рамки у вертикальній площині через шарнір передаються штанзі, в результаті чого мають місце значні її коливання і на неї також передаються різні динамічні навантаження Відомий також механізм навішення штанги обприскувача(див проспект фірми ББГ, що додається), в якому штанга обпирається на криволінійну випуклу поверхню, що жорстко зв'язана з вертикальною рамкою обприскувача і зафіксована тільки від переміщень в горизонтальному напрямку Завдяки тому, що опора може вільно повертатися під штангою, то коливання обприскувача не передаються на штангу, завдяки чому зменшується дінамічні навантаження на елементи штанги А завдяки тому, що при перекачуванні штанги по криволінійній поверхні центр тяги її зміщується від лінії опирання в протилежну сторону від напрямку повертання, то виникає крутний момент, який повертає штангу в положення, що близько до початкового відносно обприскувача Недоліком такого механізму навішення штанги є відносно великі відхилення штанги в вертикальній площині від встановленого положення, які викликані великою інертністю повертання штанги При повертанні штанги після нахилу обприс Відомий механізм навішення штанги маятниковий одношарнірний(див заявку ЕПВ(ЕР) №0085597) В цьому механізмі зарахунок того, що штанга з'єднана з рамкою обприскувача шарнірно в одній точці і центр тяги її знаходиться нижче шарніра, при відхиленні рамки штанга повертається в О О О 49100 кувача в попереднє положення за рахунок моменту сили, що виникає в цьому випадку, штанга не зупиняється після досягнення цього положення, а за рахунок інерції відхиляється ще на деякий кут, чим утворюється велика амплітуда коливання і тривалий час штанга знаходиться не в заданому положенні, що призводить до відносно великої нерівномірності обробки Завданням винаходу є покращення стабілізації заданого положення штанги обприскувача шляхом обмеження амплітуди її коливання та зниження негативного впливу шерційності Поставлене завдання вирішується завдяки тому, що механізм навішення штанги, в якому вона опирається на криволінійну випуклу поверхню, що жорстко зв'язана з вертикальною рамкою обприскувача і зафіксована за допомогою важіля від горизонтального переміщення відрізняється тим, що штанга з обох боків від її центру через канат з пружинами зв'язана з вертикальною рамною обприскувача в точці, яка розташована в повздовжній осьовій вертикальній площині обприскувача на мінімальній висоті від поверхні грунту, тобто в зоні обприскувача, яка має мінімальні відхилення, причому точки кріплення канатів до штанги знаходяться на більшій відстані від її центру ніж точка кріплення канатів на вертикальній рамці від нижньої кромки коліс Завдяки тому, що відстань від точок кріплення канатів на штанзі до лінії її опираннями центру) перевищує відстань від точок кріплення канатів на вертикальній рамці до нижньої кромки коліс, при однаковій амплітуді коливання точок кріплення канатів на штанзі і на вертикальній рамці штанга матиме менший кут відхилення При цьому за рахунок пружин прискорюється повертання штанги в установлене положення А враховуючи і те, що точка кріплення тросів на вертика льній рамці знаходиться в зоні обприскувача, яка має мінімальні коливання, то забезпечується високий рівень стабілізації положення штанги Схематичне зображення механізму навішення штанги показане на малюнку Пристрій включає криволінійну випуклу поверхню 1, що жорстко прикріплена до вертикальної пересувної рамки 2 обприскувача 3, і з'єднана за допомогою важіля 4 зі штангою 5 та два канати 6 з пружинами 7, що з'єднані зі штангою по дві сторони від и центру та рамкою 2 в вертикальній вісьовій площині на мінімально можливій висоті від нижньої точки обприскувача Причому відстань від точок кріплення канатів на штанзі до лінії її опирання перевищує відстань від точки кріплення канатів на вертикальній рамці до нижньої кромки коліс При відхиленні обприскувача в процесі роботи на деякий кут криволінійна опорна поверхня теж повертається на цей кут, при цьому змінюється місце розташування лінії, на який лежить штанга, відносно центру маси штанги і виникає крутний момент, який намагається поставити штангу в попередньо встановлене положення відносно обприскувача За рахунок того, що штанга з двох сторін від лінії и опирання за допомогою канатів з пружинами зв'язана з точкою обприскувача, яка незначно змінює своє положення("мертвою точкою"), а відстань від точок кріплення канатів на штанзі до її центру перевищує відстань від коліс обприскувача до місця кріплення їх на вертикальній рамці то і каната з пружинами прискорюють повертання штанги у встановлене положення відносно обприскувача і зменшують кут відхилення штанги відносно обприскувача, чим досягається покращення рівня стабілізації положення штанги та рівномірності обробки обприскувачем поверхні грунту чи рослин 49100 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
