Кумулятивний заряд перфоратора
Номер патенту: 49331
Опубліковано: 26.04.2010
Автори: Гошовський Сергій Володимирович, Войтенко Юрій Іванович, Драчук Олександр Григорович
Формула / Реферат
Кумулятивний заряд перфоратора, що включає оболонку, в якій розміщена вибухова речовина із кумулятивною виїмкою та кумулятивне облицювання (КО), виготовлене з порошкового матеріалу з товщиною стінки, відношення якої до діаметра основи dкo складає 1,6-5,9 %, внутрішня і зовнішня бічні його поверхні розміщені між конічними поверхнями з кутами відповідно 44° і 70°, який відрізняється тим, що КО має кільцеву вставку з внутрішнім діаметром dвст = (0,4...0,7)dко, розміщену між основою КО та кришкою кумулятивного заряду, що герметизує вибухову речовину із кумулятивною виїмкою та КО.
Текст

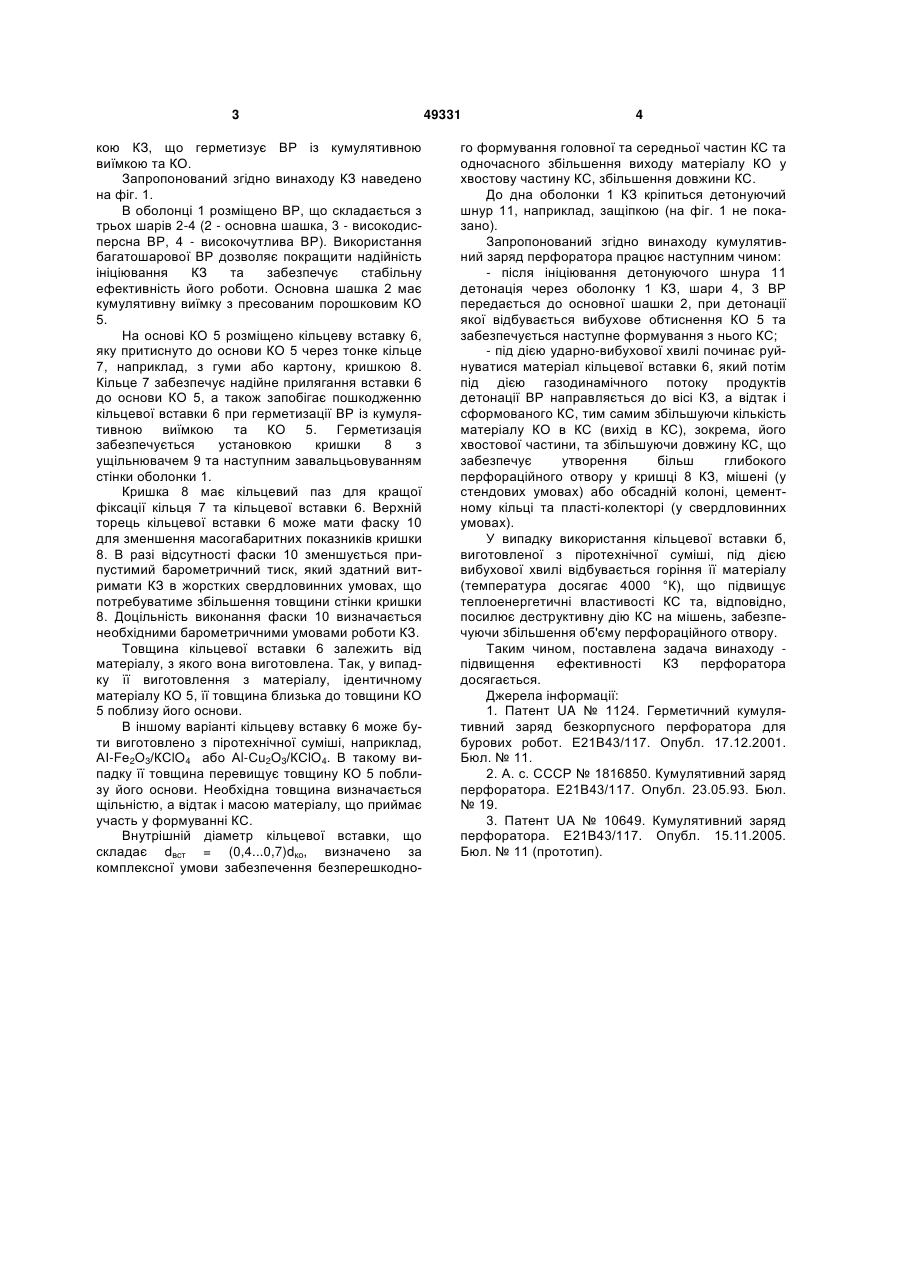

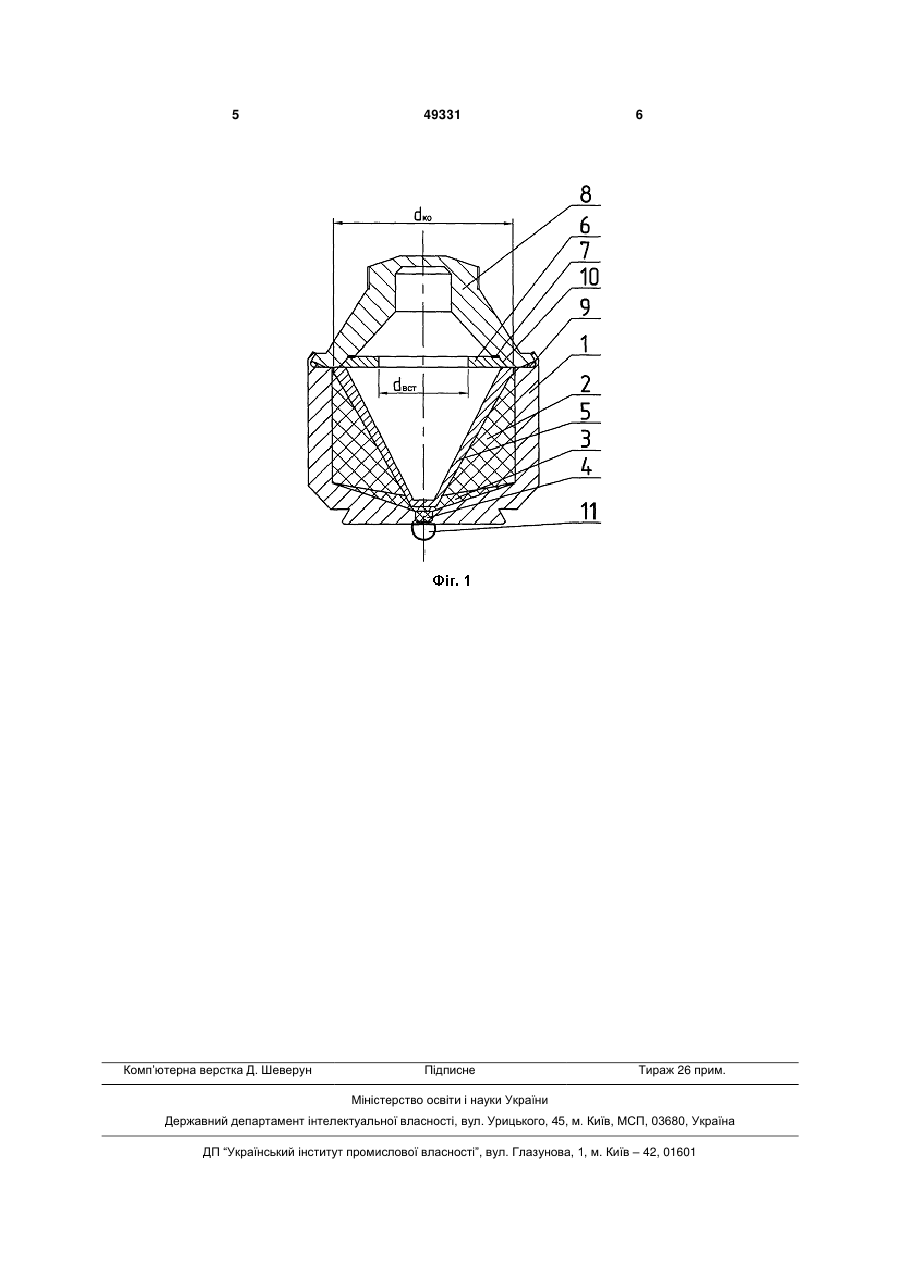

Кумулятивний заряд перфоратора, що включає оболонку, в якій розміщена вибухова речовина 3 кою КЗ, що герметизує ВР із кумулятивною виїмкою та КО. Запропонований згідно винаходу КЗ наведено на фіг. 1. В оболонці 1 розміщено ВР, що складається з трьох шарів 2-4 (2 - основна шашка, 3 - високодисперсна ВР, 4 - високочутлива ВР). Використання багатошарової ВР дозволяє покращити надійність ініціювання КЗ та забезпечує стабільну ефективність його роботи. Основна шашка 2 має кумулятивну виїмку з пресованим порошковим КО 5. На основі КО 5 розміщено кільцеву вставку 6, яку притиснуто до основи КО 5 через тонке кільце 7, наприклад, з гуми або картону, кришкою 8. Кільце 7 забезпечує надійне прилягання вставки 6 до основи КО 5, а також запобігає пошкодженню кільцевої вставки 6 при герметизації ВР із кумулятивною виїмкою та КО 5. Герметизація забезпечується установкою кришки 8 з ущільнювачем 9 та наступним завальцьовуванням стінки оболонки 1. Кришка 8 має кільцевий паз для кращої фіксації кільця 7 та кільцевої вставки 6. Верхній торець кільцевої вставки 6 може мати фаску 10 для зменшення масогабаритних показників кришки 8. В разі відсутності фаски 10 зменшується припустимий барометричний тиск, який здатний витримати КЗ в жорстких свердловинних умовах, що потребуватиме збільшення товщини стінки кришки 8. Доцільність виконання фаски 10 визначається необхідними барометричними умовами роботи КЗ. Товщина кільцевої вставки 6 залежить від матеріалу, з якого вона виготовлена. Так, у випадку її виготовлення з матеріалу, ідентичному матеріалу КО 5, її товщина близька до товщини КО 5 поблизу його основи. В іншому варіанті кільцеву вставку 6 може бути виготовлено з піротехнічної суміші, наприклад, АІ-Fе2О3/КСlO4 або Аl-Сu2O3/КСlO4. В такому випадку її товщина перевищує товщину КО 5 поблизу його основи. Необхідна товщина визначається щільністю, а відтак і масою матеріалу, що приймає участь у формуванні КС. Внутрішній діаметр кільцевої вставки, що складає dвст = (0,4...0,7)dко, визначено за комплексної умови забезпечення безперешкодно 49331 4 го формування головної та середньої частин КС та одночасного збільшення виходу матеріалу КО у хвостову частину КС, збільшення довжини КС. До дна оболонки 1 КЗ кріпиться детонуючий шнур 11, наприклад, защіпкою (на фіг. 1 не показано). Запропонований згідно винаходу кумулятивний заряд перфоратора працює наступним чином: - після ініціювання детонуючого шнура 11 детонація через оболонку 1 КЗ, шари 4, 3 ВР передається до основної шашки 2, при детонації якої відбувається вибухове обтиснення КО 5 та забезпечується наступне формування з нього КС; - під дією ударно-вибухової хвилі починає руйнуватися матеріал кільцевої вставки 6, який потім під дією газодинамічного потоку продуктів детонації ВР направляється до вісі КЗ, а відтак і сформованого КС, тим самим збільшуючи кількість матеріалу КО в КС (вихід в КС), зокрема, його хвостової частини, та збільшуючи довжину КС, що забезпечує утворення більш глибокого перфораційного отвору у кришці 8 КЗ, мішені (у стендових умовах) або обсадній колоні, цементному кільці та пласті-колекторі (у свердловинних умовах). У випадку використання кільцевої вставки б, виготовленої з піротехнічної суміші, під дією вибухової хвилі відбувається горіння її матеріалу (температура досягає 4000 °К), що підвищує теплоенергетичні властивості КС та, відповідно, посилює деструктивну дію КС на мішень, забезпечуючи збільшення об'єму перфораційного отвору. Таким чином, поставлена задача винаходу підвищення ефективності КЗ перфоратора досягається. Джерела інформації: 1. Патент UA № 1124. Герметичний кумулятивний заряд безкорпусного перфоратора для бурових робот. Е21В43/117. Опубл. 17.12.2001. Бюл. № 11. 2. А. с. СССР № 1816850. Кумулятивний заряд перфоратора. Е21В43/117. Опубл. 23.05.93. Бюл. № 19. 3. Патент UA № 10649. Кумулятивний заряд перфоратора. Е21В43/117. Опубл. 15.11.2005. Бюл. № 11 (прототип). 5 Комп’ютерна верстка Д. Шеверун 49331 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюShaped charge of perforator
Автори англійськоюVoitenko Yurii Ivanovych, Hoshovskyi Serhii Volodymyrovych, Drachuk Oleksandr Hryhorovych
Назва патенту російськоюКумулятивный заряд перфоратора
Автори російськоюВойтенко Юрий Иванович, Гошовский Сергей Владимирович, Драчук Александр Григорьевич
МПК / Мітки
МПК: E21B 43/117
Мітки: кумулятивний, заряд, перфоратора
