Залізобетонний люк оглядового колодязя

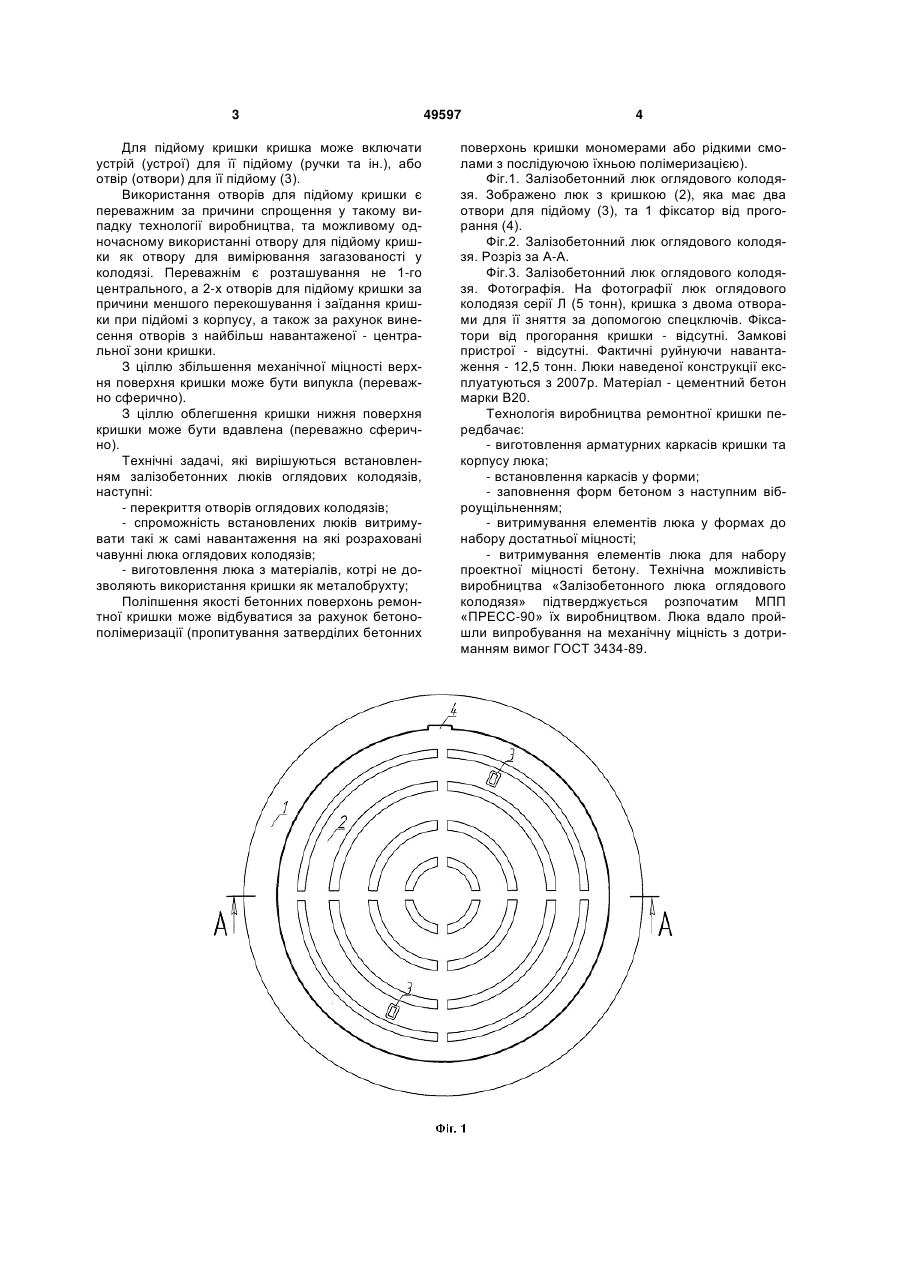

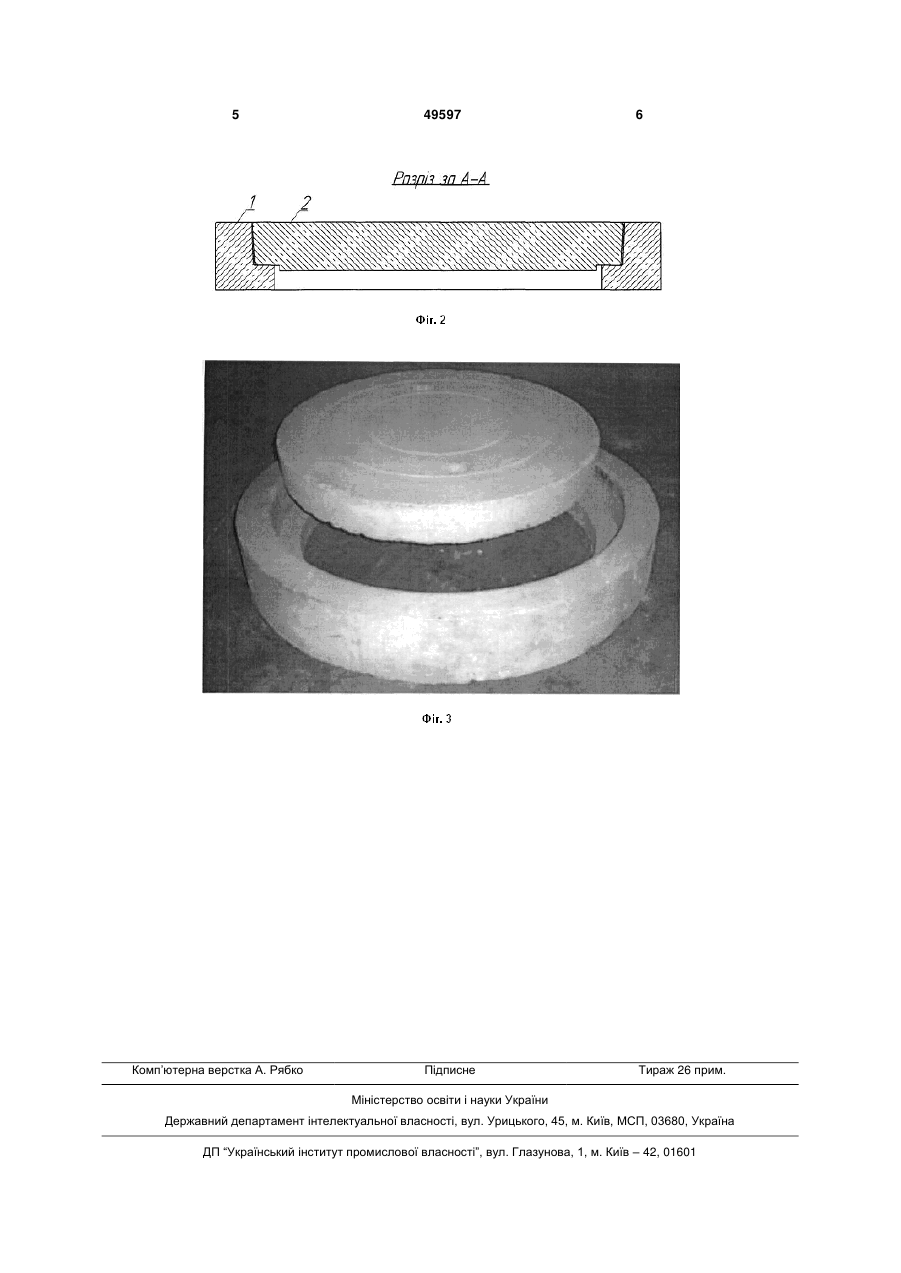

1. Залізобетонний люк оглядового колодязя, який складається з залізобетонного (бетон різний за видом в'яжучої речовини і наповнювача) корпусу люка (1) і залізобетонної (бетон різний за видом в'яжучої речовини і наповнювача) кришки (2). 2. Люк за п. 1, який відрізняється тим, що для армування використовується арматурна сталь або інші матеріали (пропілен армування, фіброармування) залежно від серії люка за механічною міцністю. 3. Люк за пп. 1 або 2, який відрізняється тим, що основні габаритні розміри, механічна міцність, рельєф кришки, отвори для вимірювання загазованості встановлюються у відповідності до діючих ГОСТів на чавунні люки. U 1 3 Для підйому кришки кришка може включати устрій (устрої) для її підйому (ручки та ін.), або отвір (отвори) для її підйому (3). Використання отворів для підйому кришки є переважним за причини спрощення у такому випадку технології виробництва, та можливому одночасному використанні отвору для підйому кришки як отвору для вимірювання загазованості у колодязі. Переважнім є розташування не 1-го центрального, а 2-х отворів для підйому кришки за причини меншого перекошування і заїдання кришки при підйомі з корпусу, а також за рахунок винесення отворів з найбільш навантаженої - центральної зони кришки. З ціллю збільшення механічної міцності верхня поверхня кришки може бути випукла (переважно сферично). З ціллю облегшення кришки нижня поверхня кришки може бути вдавлена (переважно сферично). Технічні задачі, які вирішуються встановленням залізобетонних люків оглядових колодязів, наступні: - перекриття отворів оглядових колодязів; - спроможність встановлених люків витримувати такі ж самі навантаження на які розраховані чавунні люка оглядових колодязів; - виготовлення люка з матеріалів, котрі не дозволяють використання кришки як металобрухту; Поліпшення якості бетонних поверхонь ремонтної кришки може відбуватися за рахунок бетонополімеризації (пропитування затверділих бетонних 49597 4 поверхонь кришки мономерами або рідкими смолами з послідуючою їхньою полімеризацією). Фіг.1. Залізобетонний люк оглядового колодязя. Зображено люк з кришкою (2), яка має два отвори для підйому (3), та 1 фіксатор від прогорання (4). Фіг.2. Залізобетонний люк оглядового колодязя. Розріз за А-А. Фіг.3. Залізобетонний люк оглядового колодязя. Фотографія. На фотографії люк оглядового колодязя серії Л (5 тонн), кришка з двома отворами для її зняття за допомогою спецключів. Фіксатори від прогорання кришки - відсутні. Замкові пристрої - відсутні. Фактичні руйнуючи навантаження - 12,5 тонн. Люки наведеної конструкції експлуатуються з 2007р. Матеріал - цементний бетон марки В20. Технологія виробництва ремонтної кришки передбачає: - виготовлення арматурних каркасів кришки та корпусу люка; - встановлення каркасів у форми; - заповнення форм бетоном з наступним віброущільненням; - витримування елементів люка у формах до набору достатньої міцності; - витримування елементів люка для набору проектної міцності бетону. Технічна можливість виробництва «Залізобетонного люка оглядового колодязя» підтверджується розпочатим МПП «ПРЕСС-90» їх виробництвом. Люка вдало пройшли випробування на механічну міцність з дотриманням вимог ГОСТ 3434-89. 5 Комп’ютерна верстка А. Рябко 49597 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
