Люк оглядового колодязя

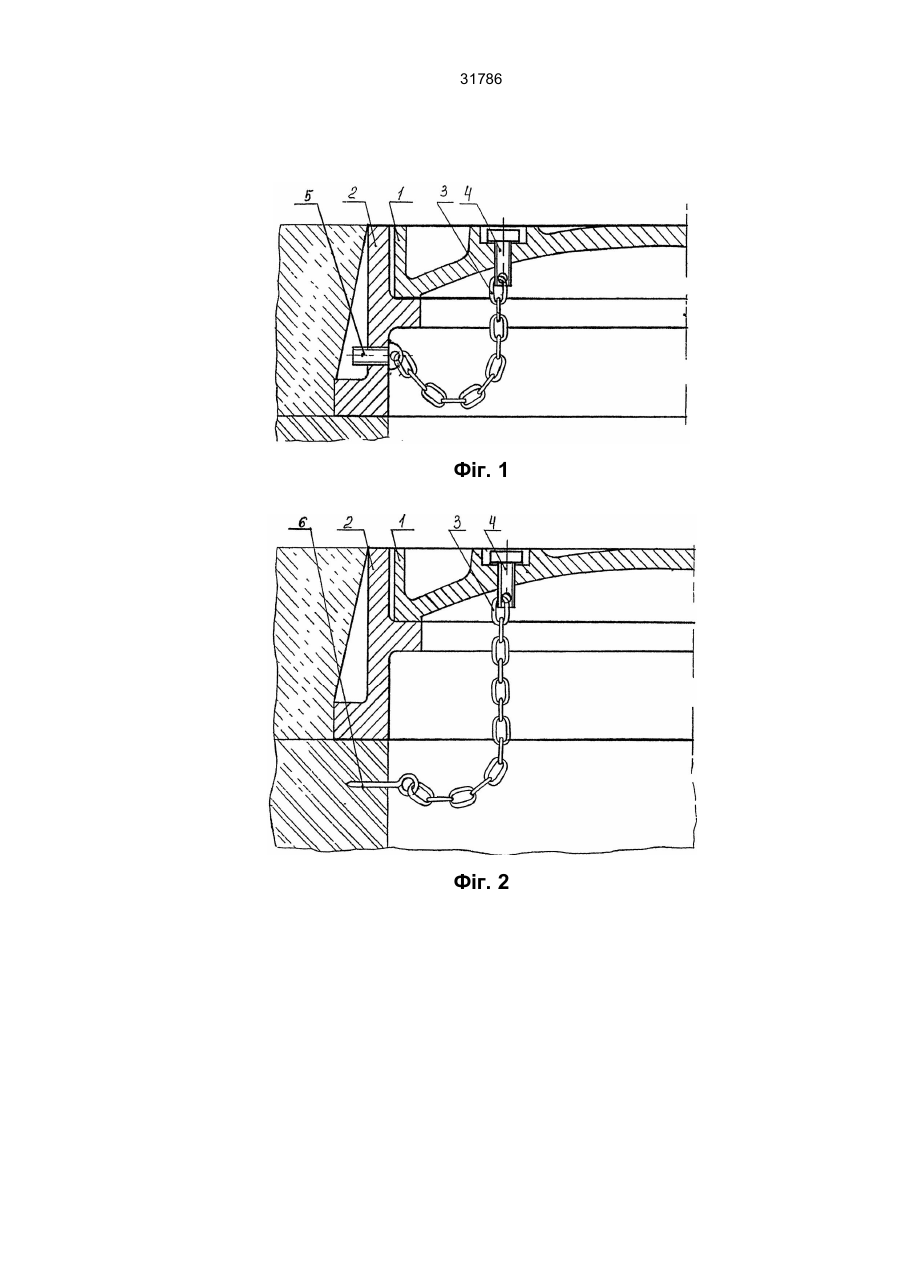

31786 Винахід відноситься до устаткування водопостачання і каналізації, зокрема, до конструкції люків оглядових колодязів. Відома конструкція люка оглядового колодязя, яка складається із корпуса і не закріплено розташованої в ньому кришки. [1]. Недостатком конструкції відомого люка є те, що через відсутність закріплення кришки з корпусом або колодязем кришка часто, на практиці, під впливом навантажень від транспорту довільно відкривається і загублюється або знімається та забирається сторонніми особами, внаслідок чого оглядовий колодязь деякий час, до встановлення нової кришки комунальними службами, залишається відкритим, викликаючи небезпеку для транспорту та пішоходів. В основу винаходу поставлена задача в люку оглядового колодязя шляхом додаткового закріплення його кришки з корпусом або колодязем люка виключити зникнення кришки. Указана ціль досягається тим, що кришка люка за допомогою гнучкого пристрою, наприклад, ланцюга або троса, з'єднана з корпусом люка або стінкою оглядового колодязя залежно від того, чи виготовляється новий люк, чи допрацьовується діючий. Ця сукупність нової суттєвої ознаки у взаємодії з відомими виключає можливість зникнення кришки люка і сприяє швидкому закриттю оглядового колодязя будь-якою особою у випадку його довільного відкриття, швидко усуваючи небезпеку відкритого люка для транспорту та пішоходів. Крім цього, це усуває додаткові витрати на виготовлення і доставку до місця нового люка. На фіг. 1, 2 зображений люк оглядового коло- дязя. Люк містить корпус 2, кришку 1, які з'єднані між собою ланцюгом 3. Верхній кінець ланцюга за допомогою закріпленого у кришці штиря 4 з'єднаний з нею, а нижній - з корпусом 2 (фіг. 1, 2) або стінкою за допомогою закріплених в них штирів 5 або 6. На нових люках з'єднання кришки 1 з корпу-сом 2 ланцюгом 3 виконують на підприємстві-виготовнику до установки їх на колодязь. На діючих колодязях попередньо просвердлюють отвір в кришці 1 під штир 4, уставляють його в кришку 1 забивають у стінку колодязя штир 6, далі з'єднують їх ланцюгом 3. Люк працює таким чином. Після довільного або навмисного зняття кришки 1 з колодязя вона залишається зв'язаною з корпусом 2 або стінкою колодязя ланцюгом 3, який запобігає її подальшому віддаленню від колодязя або забиранню сторонніми особами. На місто кришку установлює будь-яка особа (водій транспортного засобу, пішохід), не чекаючи працівника комунальної служби з новою кришкою. Таким чином, це технічне рішення дозволяє швидко усунути небезпеку відкритого колодязя і необхідність заміни зниклої кришки новою. Джерела інформації: 1. ГОСТ 3634-89 Люки чавунні для оглядових колодязів. Технічні умови. – Москва: Державний будівельний комітет. - С. 2, 3. 31786 Фіг. 1 Фіг. 2
