Спосіб монтажу механізованого очисного комплексу
Номер патенту: 49608
Опубліковано: 11.05.2010
Автори: Прихорчук Олександр Іванович, Чорней Петро Степанович
Формула / Реферат
Спосіб монтажу механізованого очисного комплексу, який включає попереднє проведення і кріплення монтажної камери перетином, меншим за необхідний, для розміщення механізованого очисного комплексу, здійснення наступного її розширення зі сторони забою лави з демонтажем частини кріплення попередньо проведеної монтажної камери, одночасний з проведенням розширення зі сторони забою лави монтаж секцій механізованого кріплення і лавового конвеєра, встановлення очисного комбайна, який відрізняється тим, що розширення попередньо проведеної монтажної камери здійснюється на величину повного перекриття його покрівлею поверхні верхнього перекриття секції механізованого кріплення, що монтують.
Текст

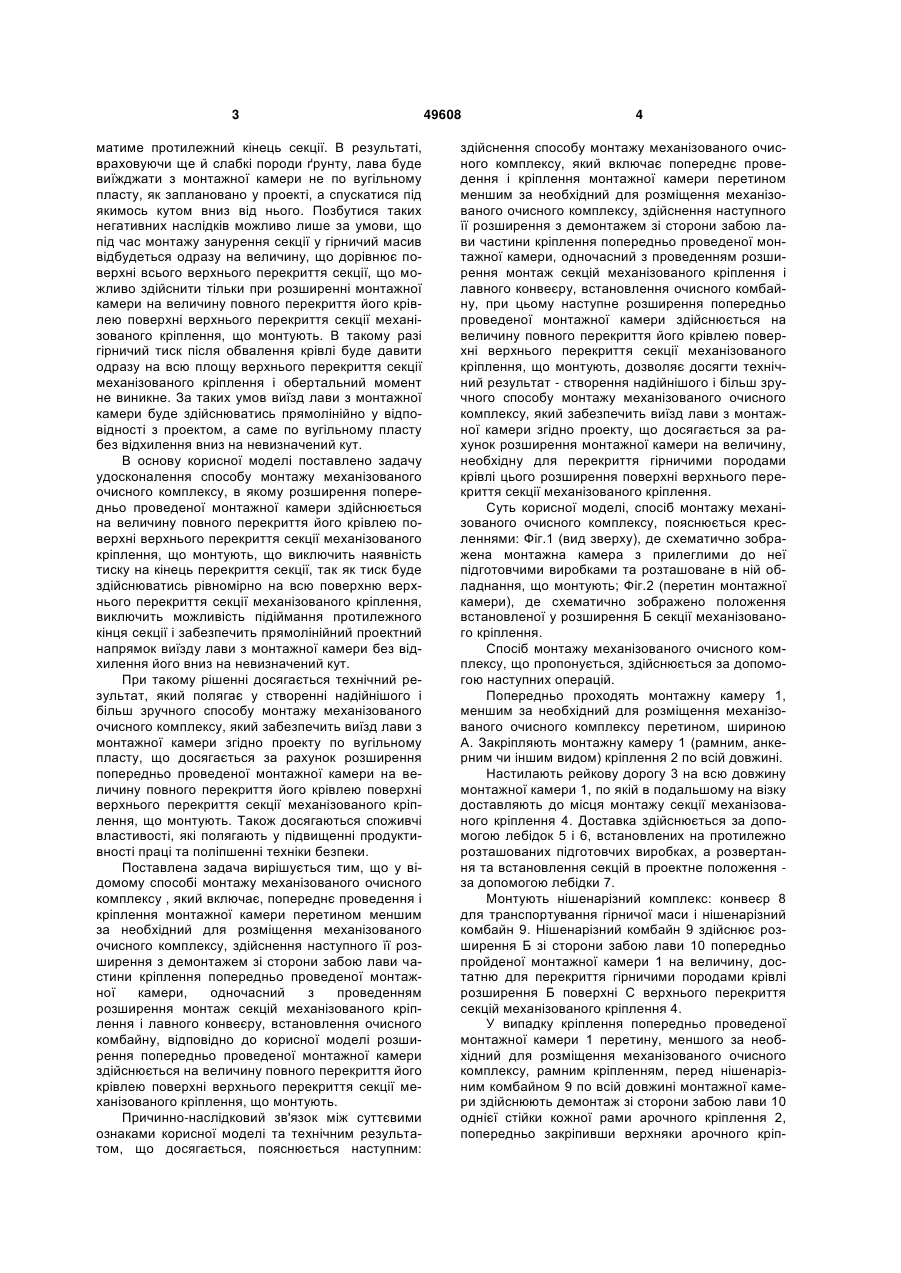

Спосіб монтажу механізованого очисного комплексу, який включає попереднє проведення і кріплення монтажної камери перетином, меншим за необхідний, для розміщення механізованого очис 3 матиме протилежний кінець секції. В результаті, враховуючи ще й слабкі породи ґрунту, лава буде виїжджати з монтажної камери не по вугільному пласту, як заплановано у проекті, а спускатися під якимось кутом вниз від нього. Позбутися таких негативних наслідків можливо лише за умови, що під час монтажу занурення секції у гірничий масив відбудеться одразу на величину, що дорівнює поверхні всього верхнього перекриття секції, що можливо здійснити тільки при розширенні монтажної камери на величину повного перекриття його крівлею поверхні верхнього перекриття секції механізованого кріплення, що монтують. В такому разі гірничий тиск після обвалення крівлі буде давити одразу на всю площу верхнього перекриття секції механізованого кріплення і обертальний момент не виникне. За таких умов виїзд лави з монтажної камери буде здійснюватись прямолінійно у відповідності з проектом, а саме по вугільному пласту без відхилення вниз на невизначений кут. В основу корисної моделі поставлено задачу удосконалення способу монтажу механізованого очисного комплексу, в якому розширення попередньо проведеної монтажної камери здійснюється на величину повного перекриття його крівлею поверхні верхнього перекриття секції механізованого кріплення, що монтують, що виключить наявність тиску на кінець перекриття секції, так як тиск буде здійснюватись рівномірно на всю поверхню верхнього перекриття секції механізованого кріплення, виключить можливість підіймання протилежного кінця секції і забезпечить прямолінійний проектний напрямок виїзду лави з монтажної камери без відхилення його вниз на невизначений кут. При такому рішенні досягається технічний результат, який полягає у створенні надійнішого і більш зручного способу монтажу механізованого очисного комплексу, який забезпечить виїзд лави з монтажної камери згідно проекту по вугільному пласту, що досягається за рахунок розширення попередньо проведеної монтажної камери на величину повного перекриття його крівлею поверхні верхнього перекриття секції механізованого кріплення, що монтують. Також досягаються споживчі властивості, які полягають у підвищенні продуктивності праці та поліпшенні техніки безпеки. Поставлена задача вирішується тим, що у відомому способі монтажу механізованого очисного комплексу , який включає, попереднє проведення і кріплення монтажної камери перетином меншим за необхідний для розміщення механізованого очисного комплексу, здійснення наступного її розширення з демонтажем зі сторони забою лави частини кріплення попередньо проведеної монтажної камери, одночасний з проведенням розширення монтаж секцій механізованого кріплення і лавного конвеєру, встановлення очисного комбайну, відповідно до корисної моделі розширення попередньо проведеної монтажної камери здійснюється на величину повного перекриття його крівлею поверхні верхнього перекриття секції механізованого кріплення, що монтують. Причинно-наслідковий зв'язок між суттєвими ознаками корисної моделі та технічним результатом, що досягається, пояснюється наступним: 49608 4 здійснення способу монтажу механізованого очисного комплексу, який включає попереднє проведення і кріплення монтажної камери перетином меншим за необхідний для розміщення механізованого очисного комплексу, здійснення наступного її розширення з демонтажем зі сторони забою лави частини кріплення попередньо проведеної монтажної камери, одночасний з проведенням розширення монтаж секцій механізованого кріплення і лавного конвеєру, встановлення очисного комбайну, при цьому наступне розширення попередньо проведеної монтажної камери здійснюється на величину повного перекриття його крівлею поверхні верхнього перекриття секції механізованого кріплення, що монтують, дозволяє досягти технічний результат - створення надійнішого і більш зручного способу монтажу механізованого очисного комплексу, який забезпечить виїзд лави з монтажної камери згідно проекту, що досягається за рахунок розширення монтажної камери на величину, необхідну для перекриття гірничими породами крівлі цього розширення поверхні верхнього перекриття секції механізованого кріплення. Суть корисної моделі, спосіб монтажу механізованого очисного комплексу, пояснюється кресленнями: Фіг.1 (вид зверху), де схематично зображена монтажна камера з прилеглими до неї підготовчими виробками та розташоване в ній обладнання, що монтують; Фіг.2 (перетин монтажної камери), де схематично зображено положення встановленої у розширення Б секції механізованого кріплення. Спосіб монтажу механізованого очисного комплексу, що пропонується, здійснюється за допомогою наступних операцій. Попередньо проходять монтажну камеру 1, меншим за необхідний для розміщення механізованого очисного комплексу перетином, шириною А. Закріпляють монтажну камеру 1 (рамним, анкерним чи іншим видом) кріплення 2 по всій довжині. Настилають рейкову дорогу 3 на всю довжину монтажної камери 1, по якій в подальшому на візку доставляють до місця монтажу секції механізованого кріплення 4. Доставка здійснюється за допомогою лебідок 5 і 6, встановлених на протилежно розташованих підготовчих виробках, а розвертання та встановлення секцій в проектне положення за допомогою лебідки 7. Монтують нішенарізний комплекс: конвеєр 8 для транспортування гірничої маси і нішенарізний комбайн 9. Нішенарізний комбайн 9 здійснює розширення Б зі сторони забою лави 10 попередньо пройденої монтажної камери 1 на величину, достатню для перекриття гірничими породами крівлі розширення Б поверхні С верхнього перекриття секцій механізованого кріплення 4. У випадку кріплення попередньо проведеної монтажної камери 1 перетину, меншого за необхідний для розміщення механізованого очисного комплексу, рамним кріпленням, перед нішенарізним комбайном 9 по всій довжині монтажної камери здійснюють демонтаж зі сторони забою лави 10 однієї стійки кожної рами арочного кріплення 2, попередньо закріпивши верхняки арочного кріп 5 49608 лення 2 за допомогою фігурних планок і двох анкерів 12 в крівлю виробки. Розширення Б здійснюється з одночасним монтажем секцій механізованого кріплення 4 і монтажем лавного конвеєра 13 слідом за просуванням лінії забою 11 розширення Б. Комп’ютерна верстка О. Рябко 6 По мірі просування по попередній монтажній камері 1 лінії забою 11 розширення Б рейкову дорогу 3 і конвеєр 8 нішенарізного комплексу демонтують. Останнім встановлюють очисний комбайн. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for mounting mechanized production complex
Автори англійськоюChornei Petro Stepanovych, Prykhorchuk Oleksandr Ivanovych
Назва патенту російськоюСпособ монтажа механизированного очистного комплекса
Автори російськоюЧорней Петр Степанович, Прихорчук Александр Иванович
МПК / Мітки
МПК: E21D 23/00
Мітки: механізованого, комплексу, монтажу, спосіб, очисного
