Спосіб монтажу механізованого кріплення очисних комплексів

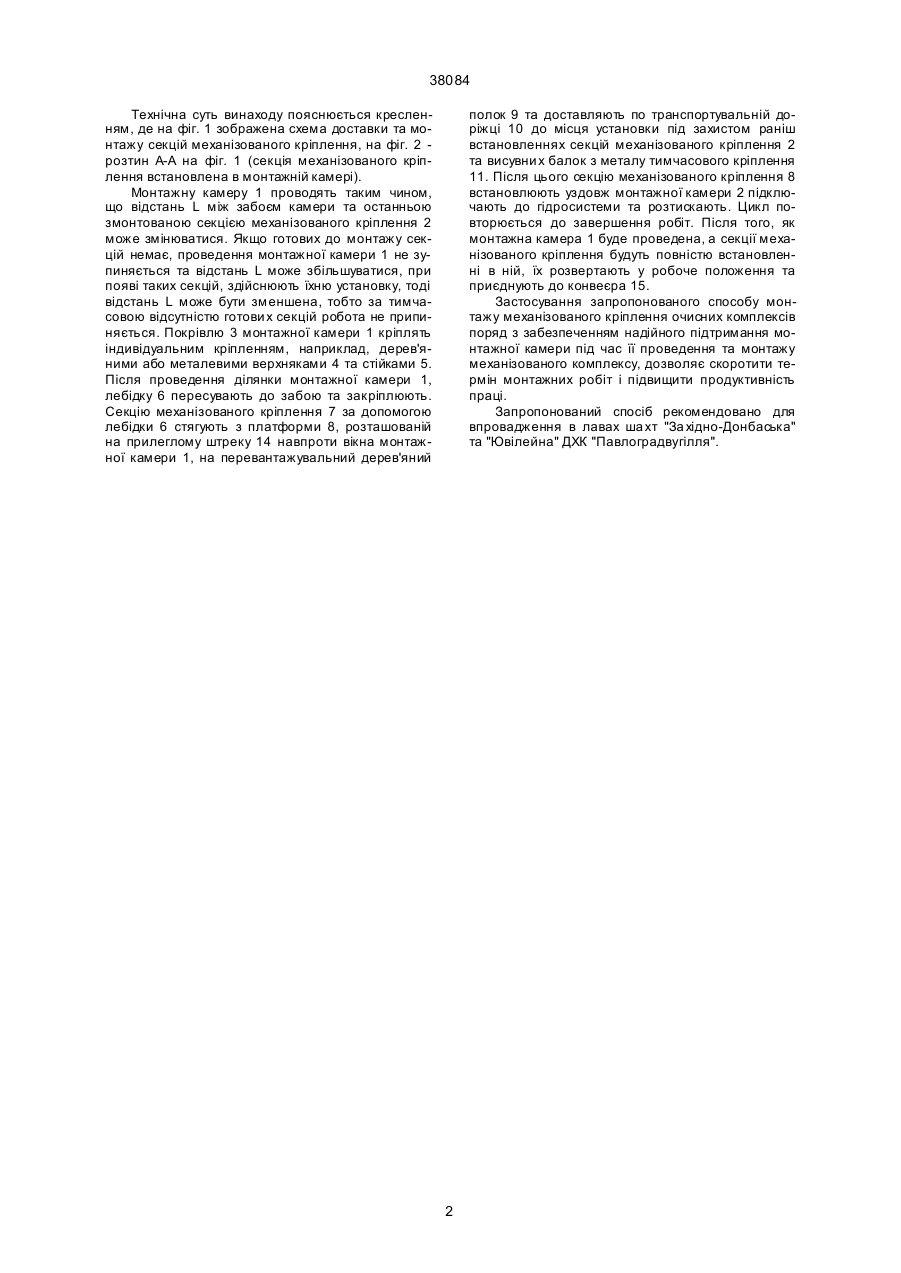

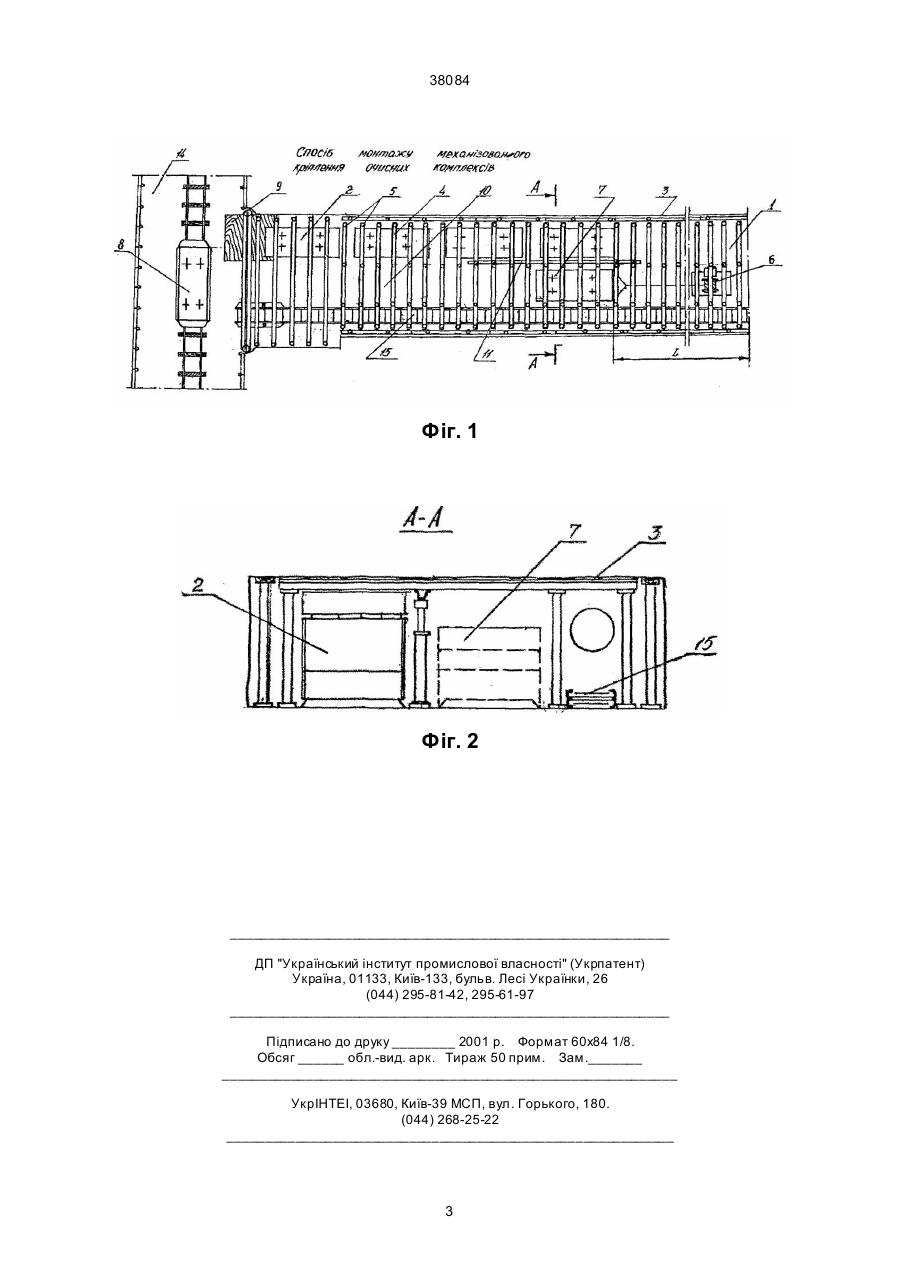

Спосіб монтажу механізованого кріплення очисних комплексів, що включає проведення та 38084 Технічна суть винаходу пояснюється кресленням, де на фіг. 1 зображена схема доставки та монтажу секцій механізованого кріплення, на фіг. 2 розтин А-А на фіг. 1 (секція механізованого кріплення встановлена в монтажній камері). Монтажну камеру 1 проводять таким чином, що відстань L між забоєм камери та останньою змонтованою секцією механізованого кріплення 2 може змінюватися. Якщо готових до монтажу секцій немає, проведення монтажної камери 1 не зупиняється та відстань L може збільшуватися, при появі таких секцій, здійснюють їхню установку, тоді відстань L може бути зменшена, тобто за тимчасовою відсутністю готови х секцій робота не припиняється. Покрівлю 3 монтажної камери 1 кріплять індивідуальним кріпленням, наприклад, дерев'яними або металевими верхняками 4 та стійками 5. Після проведення ділянки монтажної камери 1, лебідку 6 пересувають до забою та закріплюють. Секцію механізованого кріплення 7 за допомогою лебідки 6 стягують з платформи 8, розташованій на прилеглому штреку 14 навпроти вікна монтажної камери 1, на перевантажувальний дерев'яний полок 9 та доставляють по транспортувальній доріжці 10 до місця установки під захистом раніш встановленнях секцій механізованого кріплення 2 та висувни х балок з металу тимчасового кріплення 11. Після цього секцію механізованого кріплення 8 встановлюють уздовж монтажної камери 2 підключають до гідросистеми та розтискають. Цикл повторюється до завершення робіт. Після того, як монтажна камера 1 буде проведена, а секції механізованого кріплення будуть повністю встановленні в ній, їх розвертають у робоче положення та приєднують до конвеєра 15. Застосування запропонованого способу монтажу механізованого кріплення очисних комплексів поряд з забезпеченням надійного підтримання монтажної камери під час її проведення та монтажу механізованого комплексу, дозволяє скоротити термін монтажних робіт і підвищити продуктивність праці. Запропонований спосіб рекомендовано для впровадження в лавах ша хт "За хідно-Донбаська" та "Ювілейна" ДХК "Павлоградвугілля". 2 38084 Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
