Безкорпусний магніторідинний герметизатор

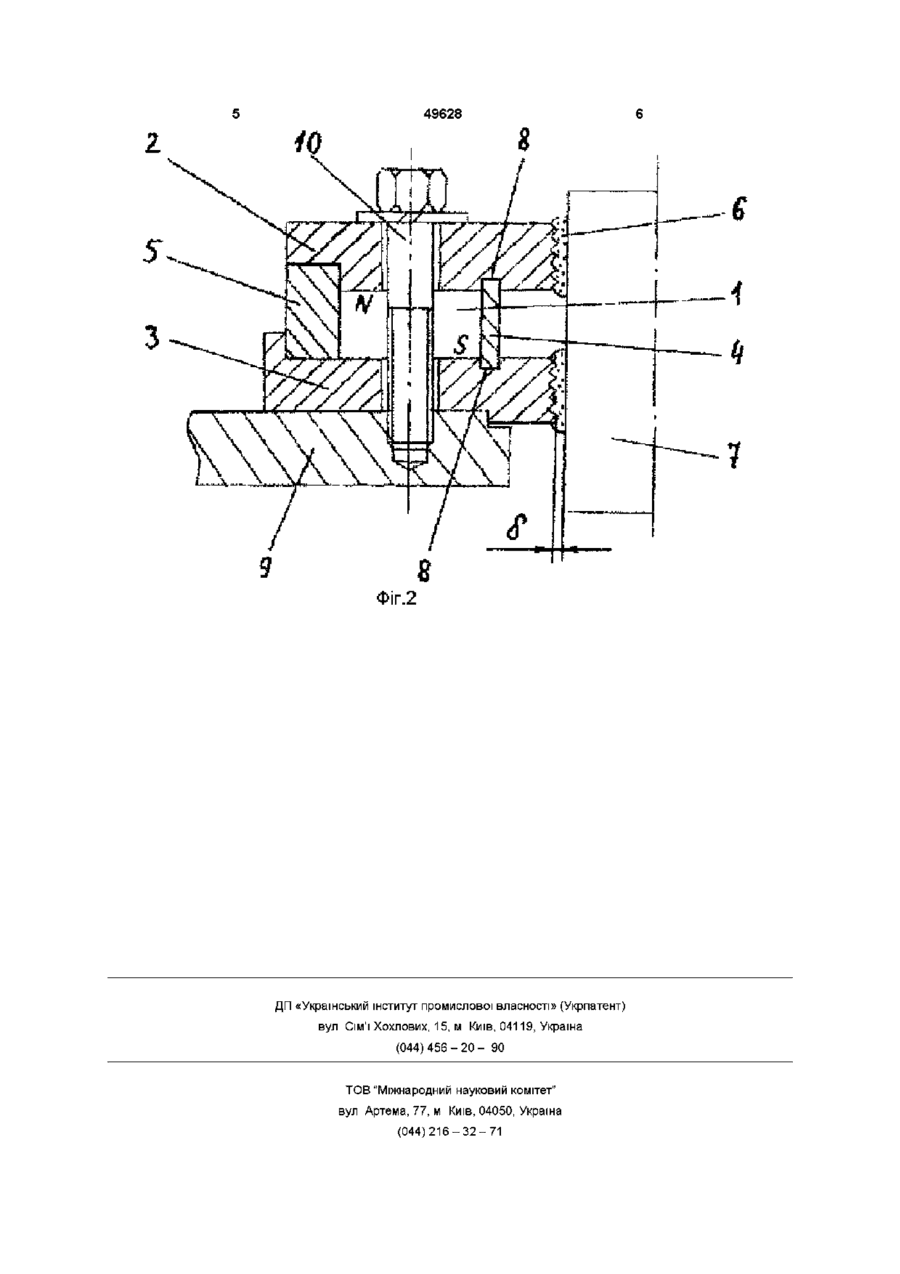

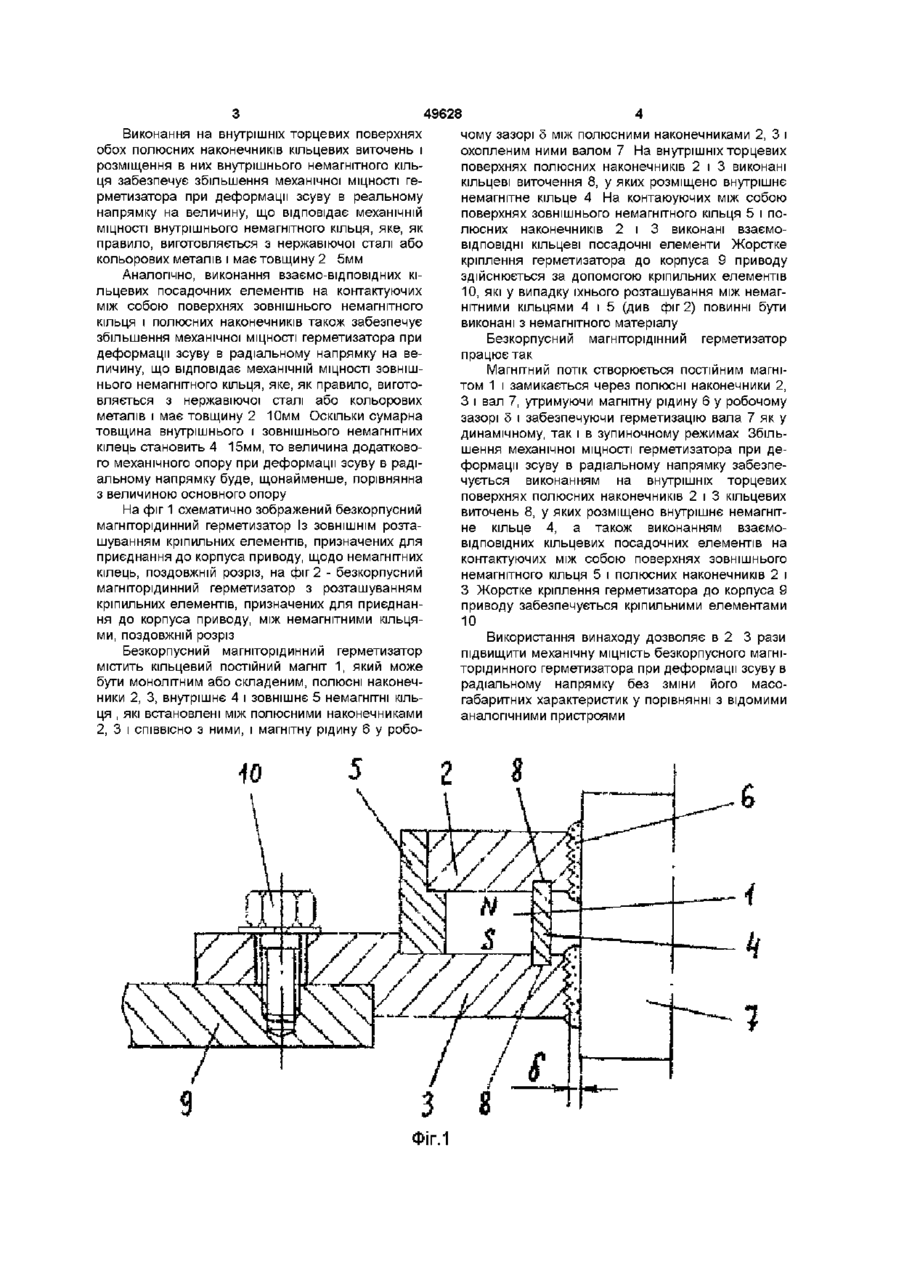

Безкорпусний магніторідинний герметизатор, що містить кільцевий постійний магніт з полюсними наконечниками, внутрішнє і зовнішнє немагнітні кільця, які встановлені між полюсними наконечниками і СПІВВІСНО з ними, і магнітну рідину в робочому зазорі між полюсними наконечниками й охопленим ними валом, який відрізняється тим, що на внутрішніх торцевих поверхнях обох полюсних наконечників виконані кільцеві виточки, у яких розміщено внутрішнє немагнітне кільце, а на контактуючих між собою поверхнях зовнішнього немагнітного кільця і полюсних наконечників виконані взаємовідповідні кільцеві посадочні елементи Винахід відноситься до ущільнювальної техніки і може бути використаний для герметизації обертових валів машин і устаткування Відомо про магшторідинний герметизатор (а с СРСР№ 340814, MnKF16J15/54, 1969), у якому з метою осьового розвантаження постійних магнітів між полюсними наконечниками встановлено немагнітні втулки, які розміщені між валом, що герметизується, і постійними магнітами Проте даний герметизатор має підвищені масо-габаритні характеристики через наявність немагнітного корпуса Відомо про магніторідинні герметизатори (а с СРСР № 1622687, МПК F16J15/40, 1989, пат РФ №2027929, МПК F16J15/00, F16J15/40, 1995), які обладнані немагнітною кільцевою вставкою, яку встановлено між полюсними наконечниками, причому зовнішня поверхня постійного магніту охоплена немагнітною кільцевою вставкою Проте дані герметизатори також мають підвищені масогабаритні характеристики через наявність немагнітного корпуса Як прототип обрано безкорпусний магніторідинний герметизатор (пат України № 39552 А, F16J15/40, 2000), у якому між полюсними наконечниками і СПІВВІСНО з ними встановлені внутрішнє і зовнішнє немагнітні кільця, причому внутрішнє кільце охоплено постійним магнітом а постійний магніт охоплений ЗОВНІШНІМ кільцем Проте прототип має недостатню МІЦНІСТЬ при деформації зсуву в радіальному напрямку, що обумовлено недостатньою МІЦНІСТЮ кріпильних елементів, які з'єднують між собою полюсні наконечники, та недостатньою силою зчеплення між окремими елементами конструкції В основу винаходу поставлено задачу удосконалення безкорпусного магніторідинного герметизатора, зміна конструкції якого забезпечує збільшення механічної МІЦНОСТІ герметизатора при деформації зсуву в радіальному напрямку Поставлена задача вирішується тим, що в безкорпусному магніторідинному герметизаторі, який містить кільцевий постійний магніт з полюсними наконечниками, внутрішнє і зовнішнє немагнітні кільця, які встановлені між полюсними наконечниками і СПІВВІСНО з ними, і магнітну рідину в робочому зазорі між полюсними наконечниками й охопленим ними валом, ВІДПОВІДНО ДО винаходу на внутрішніх торцевих поверхнях обох полюсних наконечників виконані кільцеві виточення, у яких розміщено внутрішнє немагнітне кільце, а на контактуючих між собою поверхнях зовнішнього немагнітного кільця і полюсних наконечників виконані взаємо-відповідні кільцеві посадочні елементи Порівняльний аналіз рішення, яке заявляється, із прототипом показує, що запропонований пристрій відрізняється від відомого тим, що на внутрішніх торцевих поверхнях обох полюсних наконечників виконані кільцеві виточення, у яких розміщено внутрішнє немагнітне кільце, на контактуючих між собою поверхнях зовнішнього немагнітного кільця і полюсних наконечників виконані взаємо-відповідні кільцеві посадочні елементи 00 (О Виконання на внутрішніх торцевих поверхнях обох полюсних наконечників кільцевих виточень і розміщення в них внутрішнього немагнітного кільця забезпечує збільшення механічної МІЦНОСТІ герметизатора при деформації зсуву в реальному напрямку на величину, що відповідає механічній МІЦНОСТІ внутрішнього немагнітного кільця, яке, як правило, виготовляється з нержавіючої сталі або кольорових металів і має товщину 2 5мм Аналогічно, виконання взаємо-відповідних кільцевих посадочних елементів на контактуючих між собою поверхнях зовнішнього немагнітного кільця і полюсних наконечників також забезпечує збільшення механічної МІЦНОСТІ герметизатора при деформації зсуву в радіальному напрямку на величину, що відповідає механічній МІЦНОСТІ ЗОВНІШНЬОГО немагнітного кільця, яке, як правило, виготовляється з нержавіючої сталі або кольорових металів і має товщину 2 10мм Оскільки сумарна товщина внутрішнього і зовнішнього немагнітних кілець становить 4 15мм, то величина додаткового механічного опору при деформації зсуву в радіальному напрямку буде, щонайменше, порівнянна з величиною основного опору На фіг 1 схематично зображений безкорпусний магніторідинний герметизатор Із ЗОВНІШНІМ розташуванням кріпильних елементів, призначених для приєднання до корпуса приводу, щодо немагнітних кілець, поздовжній розріз, на фіг 2 - безкорпусний магніторідинний герметизатор з розташуванням кріпильних елементів, призначених для приєднання до корпуса приводу, між немагнітними кільцями, поздовжній розріз Безкорпусний магніторідинний герметизатор містить кільцевий постійний магніт 1, який може бути монолітним або складеним, полюсні наконечники 2, 3, внутрішнє 4 і зовнішнє 5 немагнітні кільця , які встановлені між полюсними наконечниками 2, 3 і СПІВВІСНО з ними, і магнітну рідину 6 у робо 49628 чому зазорі 5 між полюсними наконечниками 2, 3 і охопленим ними валом 7 На внутрішніх торцевих поверхнях полюсних наконечників 2 і 3 виконані кільцеві виточення 8, у яких розміщено внутрішнє немагнітне кільце 4 На контаюуючих між собою поверхнях зовнішнього немагнітного кільця 5 і полюсних наконечників 2 і 3 виконані взаємоВІДПОВІДНІ кільцеві посадочні елементи Жорстке кріплення герметизатора до корпуса 9 приводу здійснюється за допомогою кріпильних елементів 10, які у випадку їхнього розташування між немагнітними кільцями 4 і 5 (див фіг 2) повинні бути виконані з немагнітного матеріалу Безкорпусний магніторідшний герметизатор працює так Магнітний потік створюється постійним магнітом 1 і замикається через полюсні наконечники 2, З і вал 7, утримуючи магнітну рідину 6 у робочому зазорі 5 і забезпечуючи герметизацію вала 7 як у динамічному, так і в зупиночному режимах Збільшення механічної МІЦНОСТІ герметизатора при деформації зсуву в радіальному напрямку забезпечується виконанням на внутрішніх торцевих поверхнях полюсних наконечників 2 і 3 кільцевих виточень 8, у яких розміщено внутрішнє немагнітне кільце 4, а також виконанням взаємовід повід них кільцевих посадочних елементів на контактуючих між собою поверхнях зовнішнього немагнітного кільця 5 і полюсних наконечників 2 і З Жорстке кріплення герметизатора до корпуса 9 приводу забезпечується кріпильними елементами 10 Використання винаходу дозволяє в 2 3 рази підвищити механічну МІЦНІСТЬ безкорпусного магніторідинного герметизатора при деформації зсуву в радіальному напрямку без зміни його масогабаритних характеристик у порівнянні з відомими аналогічними пристроями 49628 9 Фіг.2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
