Магніторідинний герметизатор

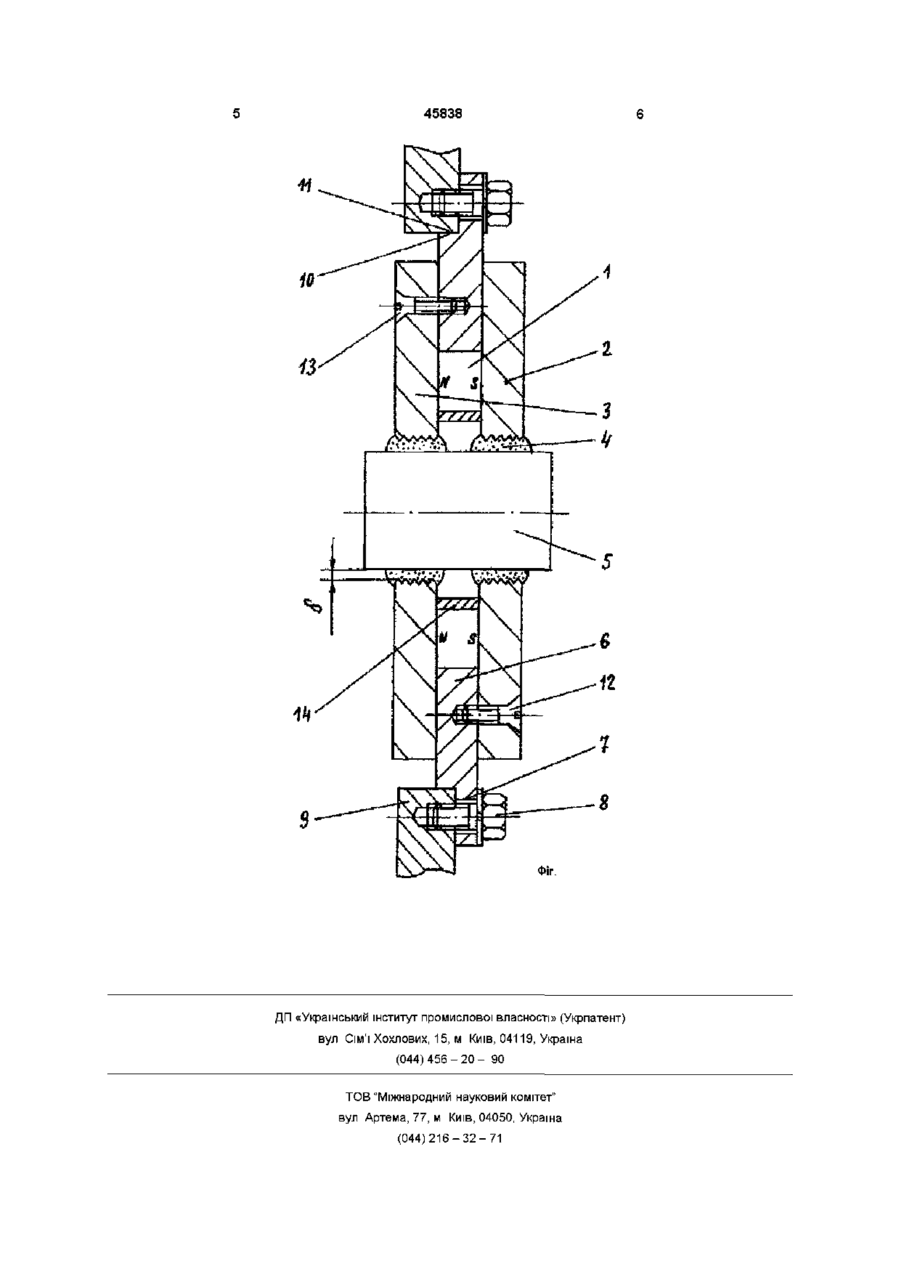

1 Магніторідинний герметизатор, який містить кільцевий постійний магніт з полюсними наконечниками, що обхоплений немагнітною кільцевою втулкою, яку встановлено між полюсними наконечниками, і магнітну рідину в робочому зазорі між полюсними наконечниками й обхопленим ними валом, який відрізняється тим, що немагнітну кільцеву втулку виконано у вигляді приєднувального фланця, у якому виконано прохідні отвори під кріпильні елементи для жорсткого кріплення герметизатора до корпуса приводу, а на торцевій поверхні виконано кільцевий посадочний елемент, що відповідає кільцевому посадочному елементу, наявному на корпусі приводу 2 Герметизатор за п 1, який відрізняється тим, що полюсні наконечники жорстко приєднано кріпильними елементами до немагнітної кільцевої втулки 3 Герметизатор за п 1, 2, який відрізняється тим, що кріпильні елементи для приєднання одного з полюсних наконечників до немагнітної кільцевої втулки розміщено на одному діаметрі і в порядку, що чергується, щодо кріпильних елементів для приєднання другого полюсного наконечника до немагнітної кільцевої втулки Винахід відноситься до ущільнювальної техніки і може бути використаний для герметизації обертових валів машин і устаткування Відомо про магніторідинний герметизатор (а с СРСР №340814, МПК F16J15/54, 1969), у якому вал, що герметизується, обхоплено немагнітною втулкою, яку встановлено між полюсними наконечниками, причому немагнітну втулку обхоплено постійним магнітом Проте даний герметизатор має підвищені масо-габаритні характеристики через наявність немагнітного корпуса Як прототип обрано магніторідинний герметизатор (а с СРСР №1622687, МПК F16J15/40, 1989), який обладнано немагнітною кільцевою вставкою, яку встановлено між полюсними наконечниками, а зовнішню поверхню постійного магніту обхоплено немагнітною кільцевою вставкою Проте прототип також має підвищені масогабаритні характеристики через наявність немагнітного корпуса В основу винаходу поставлено задачу удосконалення магніторідинного герметизатора, зміна конструкції якого забезпечує зменшення масогабаритних характеристик шляхом реалізації безкорпусного варіанта виконання герметизатора Поставлена задача вирішується тим, що в ма гніторідинному герметизаторі, який містить кільцевий постійний магніт з полюсними наконечниками, що обхоплений немагнітною кільцевою втулкою, яку встановлено між полюсними наконечниками, і магнітну рідину в робочому зазорі між полюсними наконечниками й обхопленим ними валом, ВІДПОВІДНО до винаходу немагнітну кільцеву втулку виконано у вигляді приєднувального фланця, у якому виконано прохідні отвори під кріпильні елементи для жорсткого кріплення герметизатора до корпуса приводу, а на торцевій поверхні виконано кільцевий посадочний елемент, що відповідає кільцевому посадочному елементу, наявному на корпусі привода Полюсні наконечники жорстко приєднано кріпильними елементами до немагнітної кільцевої втулки Кріпильні елементи для приєднання одного з полюсних наконечників до немагнітної кільцевої втулки розміщено на одному діаметрі і в порядку, що чергується, щодо кріпильних елементів для приєднання другого полюсного наконечника до немагнітної кільцевої втулки Порівняльний аналіз рішення, яке заявляється, із прототипом показує, що запропонований пристрій відрізняється від відомого тим, що 00 со 00 Ю 45838 немагнітну кільцеву втулку виконано у вигляді приєднувального фланця, у немагнітній кільцевій втулці виконано прохідні отвори під кріпильні елементи для жорсткого кріплення герметизатора до корпуса приводу, на торцевій поверхні немагнітної кільцевої втулки виконано кільцевий посадочний елемент, що відповідає кільцевому посадочному елементу, наявному на корпусі привода, полюсні наконечники жорстко приєднано кріпильними елементами до немагнітної кільцевої втулки, кріпильні елементи для приєднання одного з полюсних наконечників до немагнітної кільцевої втулки розміщено на одному діаметрі і в порядку, що чергується, щодо кріпильних елементів для приєднання другого полюсного наконечника до немагнітної кільцевої втулки Виконання немагнітної кільцевої втулки у вигляді приєднувального фланця дозволяє реалізувати безкорпусний варіант виконання герметизатора При цьому магніторідинний герметизатор може встановлюватися як на корпус привода, так і на підшипникову кришку чи на підшипниковий фланець, що закривають підшипниковий вузол привода У цьому випадку на ПІДШИПНИКОВІЙ кришці чи на підшипниковому фланці повинен бути кільцевий посадочний елемент, аналогічний за призначенням наявному на корпусі привода Виконання в немагнітній кільцевій втулці прохідних отворів під кріпильні елементи дозволяє жорстко фіксувати герметизатор щодо корпуса приводу за всіма ступенями свободи Виконання на торцевій поверхні немагнітної кільцевої втулки кільцевого посадочного елемента, що відповідає кільцевому посадочному елементу, наявному на корпусі привода, забезпечує приєднання герметизатора до корпуса приводу з центруванням щодо кільцевого посадочного елемента, наявному на корпусі привода Жорстке приєднання полюсних наконечників до немагнітної кільцевої втулки необхідно для фіксації положення полюсних наконечників щодо немагнітної кільцевої втулки і один щодо іншого Розміщення кріпильних елементів для приєднання одного з полюсних наконечників до немагнітної кільцевої втулки на одному діаметрі і в порядку, що чергується, щодо кріпильних елементів для приєднання другого полюсного наконечника до немагнітної кільцевої втулки дозволяє мінімізувати радіальний розмір полюсних наконечників Таким чином, немагнітна кільцева втулка, яку виконано у вигляді приєднувального фланця, виконує основні функції відсутнього корпуса герметизатора - вона є несучим елементом для всієї конструкції, забезпечує приєднання герметизатора до привода, забезпечує центрування полюсних наконечників, частково виконує захисні і герметизуючі функції корпуса Реалізація безкорпусного варіанту виконання герметизатора дозволяє зме ншити його масо-габаритні характеристики на величину, характерну для корпусів магніторідинних герметизаторів Так, наприклад, мінімальне зменшення осьової довжини і діаметра герметизатора становить 4 10мм (без урахування діаметра приєднувального фланця), а зменшення його маси від 10 до 30% На фіг схематично зображено магніторідинний герметизатор, поздовжній розріз Магніторідинний герметизатор містить кільцевий постійний магніт 1, який може бути монолітним чи складеним, полюсні наконечники 2, 3 і магнітну рідину 4 у робочому зазорі 5 між полюсними наконечниками 2, 3 і обхопленим ними валом 5 Постійний магніт 1 обхоплено немагнітною кільцевою втулкою 6, яку встановлено між полюсними наконечниками 2 і 3 Немагнітну кільцеву втулку 6 виконано у вигляді приєднувального фланця, у якому виконано прохідні отвори 7 під кріпильні елементи 8 для жорсткого кріплення герметизатора до корпуса 9 приводу, а на торцевій поверхні виконано кільцевий посадочний елемент 10, що відповідає кільцевому посадочному елементу 11, наявному на корпусі 9 привода Полюсний наконечник 2 жорстко приєднаний до немагнітної кільцевої втулки 6 кріпильними елементами 12 Полюсний наконечник 3 жорстко приєднаний до немагнітної кільцевої втулки 6 кріпильними елементами 13 Кріпильні елементи 12 і 13 розміщено на одному діаметрі в порядку, що чергується Між ПОЛЮСНИМИ наконечниками 2 і 3 встановлено немагнітне кільце 14, яке обхоплено постійним магнітом 1 Магніторідинний герметизатор працює таким чином Магнітний потік, що створюється постійним магнітом 1, замикається через полюсні наконечники 2, 3 і вал 5, утримуючи магнітну рідину 4 у робочому зазорі 5 і забезпечуючи герметизацію валу 5 як у динамічному, так і в зупиночному режимах Жорстке кріплення герметизатора до корпуса 9 привода забезпечується кріпильними елементами 8, під які в немагнітній кільцевій втулці 6 виконано прохідні отвори 7 Центрування полюсних наконечників 2 і 3 щодо корпуса 9 привода здійснюється за допомогою посадочного елемента 10, що відповідає посадочному елементу 11, наявному на корпусі 9 привода Жорстке приєднання полюсних наконечників 2 і 3 до немагнітної кільцевої втулки 6 здійснюється, ВІДПОВІДНО, кріпильними елементами 12 і 13, які розміщено на одному діаметрі в порядку, що чергується Немагнітне кільце 14 захищає постійний магніт 1 і внутрішню порожнину пристрою від впливу магнітної рідини 4 Використання винаходу дозволяє зменшити масо-габаритні характеристики магніторідинного герметизатора шляхом реалізації безкорпусного варіанту виконання герметизатора 45838 s Фіг. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
