Спосіб контролю процесу магнітної очистки від феромагнітних домішок сипучих, рідких і газових середовищ

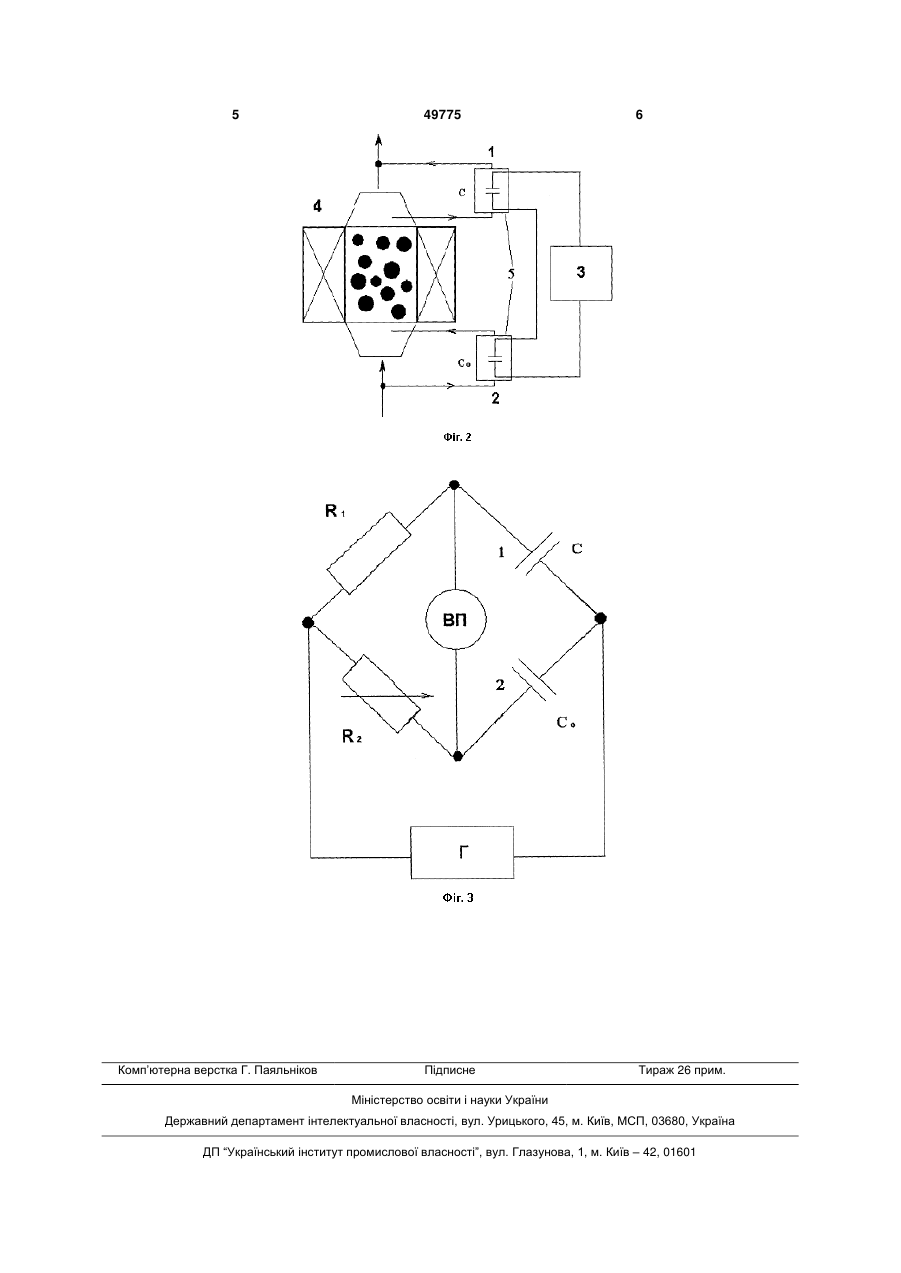

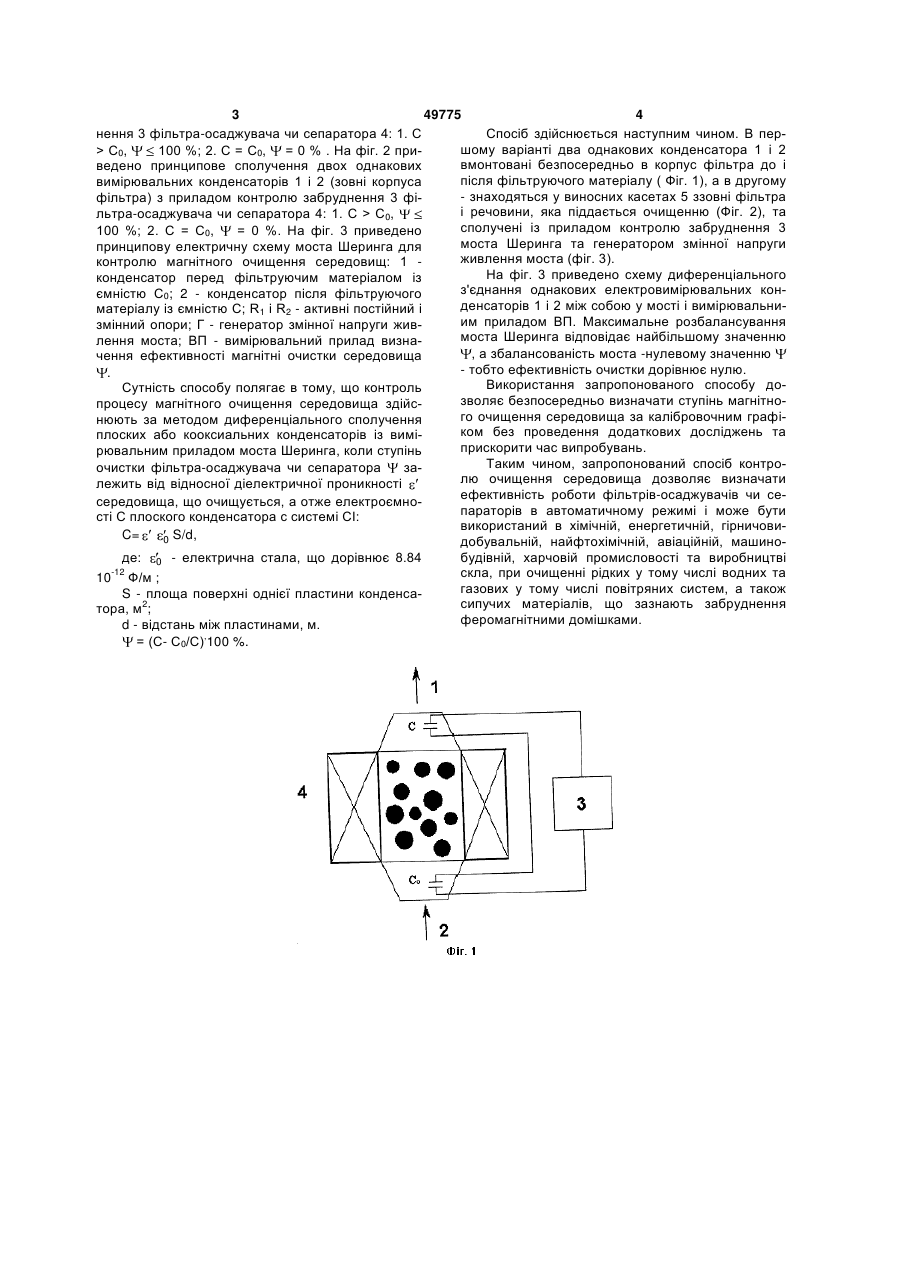

Спосіб контролю процесу магнітної очистки від феромагнітних домішок сипучих, рідких і газоподібних середовищ шляхом визначення ступеня очистки за відносною зміною кількості домішок до і після очищення, який відрізняється тим, що ступінь очистки визначають за відносною зміною ємності конденсаторів, через простір між пластинами яких проходить середовище, що очищується, з'єднаних між собою по схемі електричного моста Шеринга, а з приладом вимірювання диференціально. (19) (21) u200911961 (22) 23.11.2009 (24) 11.05.2010 (46) 11.05.2010, Бюл.№ 9, 2010 р. (72) СКРИПНИК ІГОР ГАВРИЛОВИЧ, ГАРАЩЕНКО В'ЯЧЕСЛАВ ІВАНОВИЧ, КЛЮС ІГОР ПЕТРОВИЧ, ОРЕЩУК ЄГОР ЄВГЕНОВИЧ, ГАРАЩЕНКО ОЛЕКСІЙ В'ЯЧЕСЛАВОВИЧ, АНДРЕЄВ ОЛЕКСАНДР АНАТОЛІЙОВИЧ, ЖЕЛЮК ОЛЕГ МИКОЛАЙОВИЧ, ШАРАБУРА АНАТОЛІЙ ОСТАПОВИЧ, АРТЕМЧУК ПЕТРО ЮРІЙОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ВОДНОГО ГОСПОДАРСТВА І ПРИРОДОКОРИСТУВАННЯ 3 49775 4 нення 3 фільтра-осаджувача чи сепаратора 4: 1. С Спосіб здійснюється наступним чином. В першому варіанті два однакових конденсатора 1 і 2 > С0, 100 %; 2. С = С0, = 0 % . На фіг. 2 привмонтовані безпосередньо в корпус фільтра до і ведено принципове сполучення двох однакових після фільтруючого матеріалу ( Фіг. 1), а в другому вимірювальних конденсаторів 1 і 2 (зовні корпуса - знаходяться у виносних касетах 5 ззовні фільтра фільтра) з приладом контролю забруднення 3 фіі речовини, яка піддається очищенню (Фіг. 2), та льтра-осаджувача чи сепаратора 4: 1. С > С0, сполучені із приладом контролю забруднення 3 100 %; 2. С = С0, = 0 %. На фіг. 3 приведено моста Шеринга та генератором змінної напруги принципову електричну схему моста Шеринга для живлення моста (фіг. 3). контролю магнітного очищення середовищ: 1 На фіг. 3 приведено схему диференціального конденсатор перед фільтруючим матеріалом із з'єднання однакових електровимірювальних конємністю С0; 2 - конденсатор після фільтруючого денсаторів 1 і 2 між собою у мості і вимірювальниматеріалу із ємністю С; R1 і R2 - активні постійний і им приладом ВП. Максимальне розбалансування змінний опори; Г - генератор змінної напруги живмоста Шеринга відповідає найбільшому значенню лення моста; ВП - вимірювальний прилад визна, а збалансованість моста -нулевому значенню чення ефективності магнітні очистки середовища - тобто ефективність очистки дорівнює нулю. . Використання запропонованого способу доСутність способу полягає в тому, що контроль зволяє безпосередньо визначати ступінь магнітнопроцесу магнітного очищення середовища здійсго очищення середовища за калібровочним графінюють за методом диференціального сполучення ком без проведення додаткових досліджень та плоских або кооксиальних конденсаторів із виміприскорити час випробувань. рювальним приладом моста Шеринга, коли ступінь Таким чином, запропонований спосіб контроочистки фільтра-осаджувача чи сепаратора залю очищення середовища дозволяє визначати лежить від відносної діелектричної проникності ефективність роботи фільтрів-осаджувачів чи сесередовища, що очищується, а отже електроємнопараторів в автоматичному режимі і може бути сті С плоского конденсатора с системі СІ: використаний в хімічній, енергетичній, гірничовиC= 0 S/d, добувальній, найфтохімічній, авіаційній, машиноде: 0 - електрична стала, що дорівнює 8.84 10 Ф/м ; S - площа поверхні однієї пластини конденсатора, м2; d - відстань між пластинами, м. = (С- С0/С),100 %. -12 будівній, харчовій промисловості та виробництві скла, при очищенні рідких у тому числі водних та газових у тому числі повітряних систем, а також сипучих матеріалів, що зазнають забруднення феромагнітними домішками. 5 Комп’ютерна верстка Г. Паяльніков 49775 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
