Спосіб інтенсифікації продуктивності видобувних свердловин

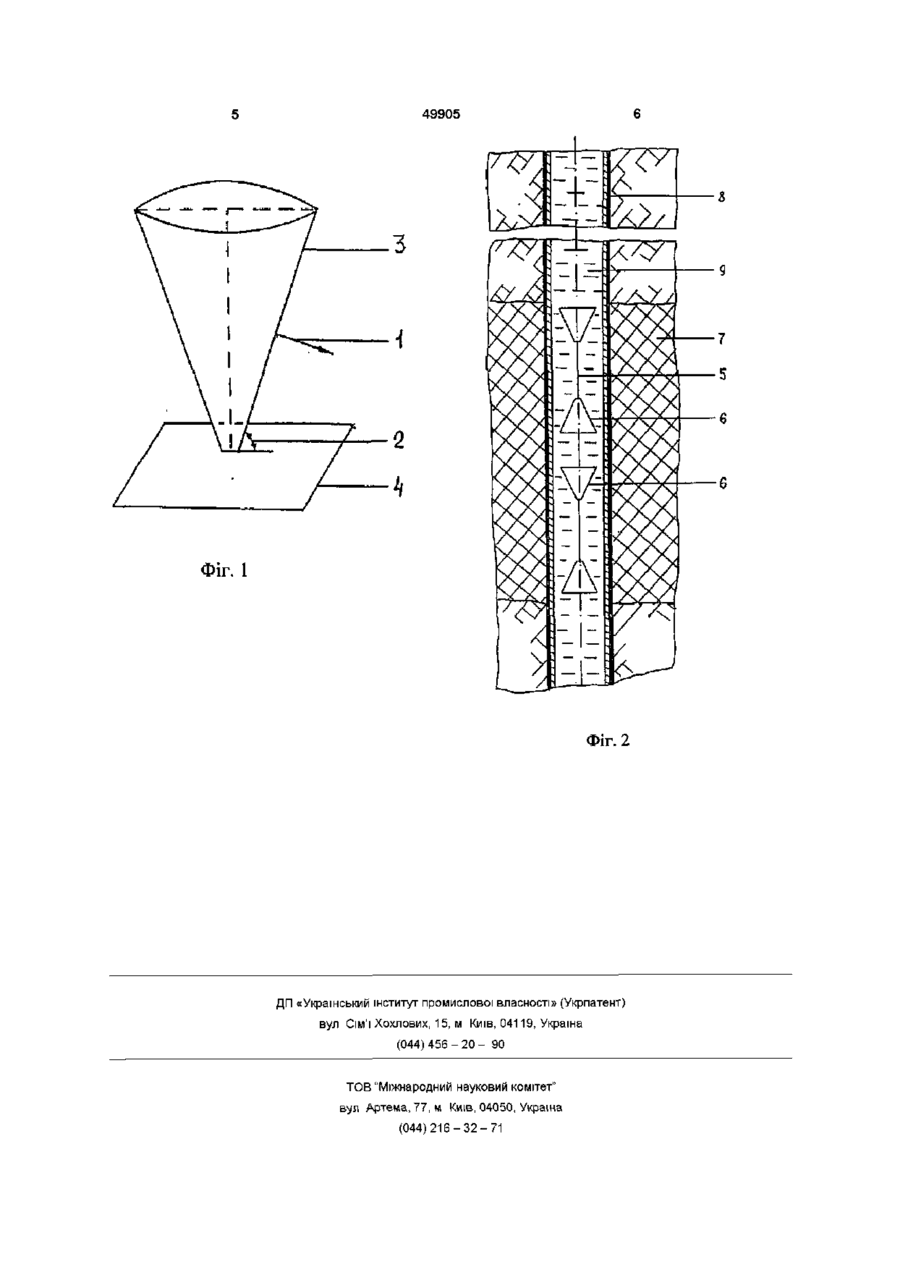

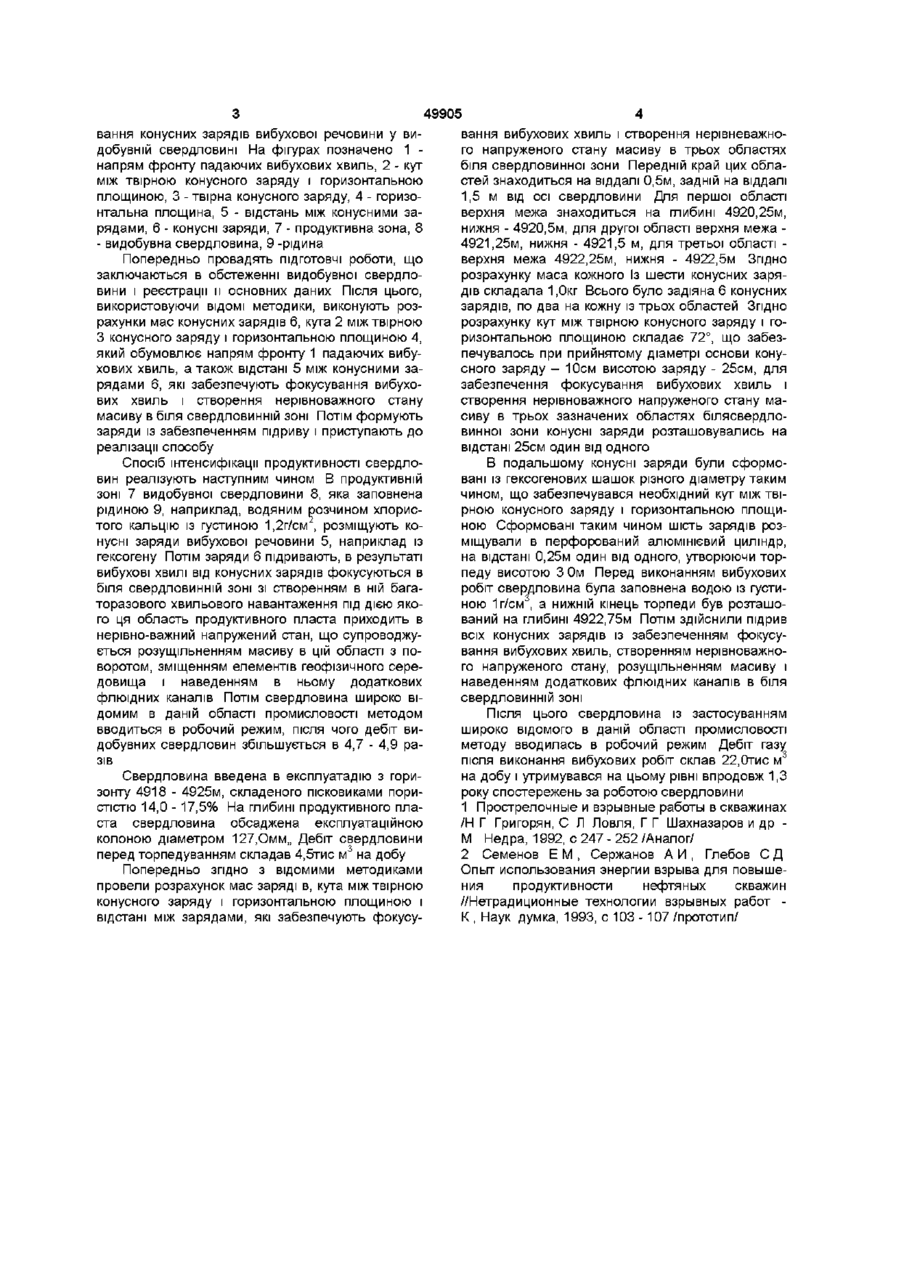

Спосіб інтенсифікації продуктивності видобувних свердловин, що включає розкриття продуктивного пласта свердловиною, підрив у рідині в свердловині зарядів вибухової речовини, який відрізняється тим, що заряди вибухової речовини формують і підривають із забезпеченням фокусування вибухових хвиль і створення нерівноважного стану масиву в білясвердловинній зоні Відомий спосіб інтенсифікації продуктивності свердловин, див наприклад [1], що включає розкриття продуктивного пласта Свердловиною і підрив у рідині в свердловині заряду вибухової речовини Недоліками такого способу є незначний ріст продуктивності видобувної свердловини і недовгочасність його дії Найбільш близьким технічним рішенням до запропонованого є спосіб інтенсифікації продуктивності свердловин, див , наприклад [2], що включає розкриття продуктивного пласта свердловиною і підрив у рідині в свердловині зарядів вибухової речовини Недоліком відомого способу є те, що при його використанні біля-свердловинна область продуктивного пласта розущільнюється в області радіусом всього 25 - ЗО радіусів заряду, що часто недостатньо - через значні величини радіусів забруднення привибійних зон пластів до 50 радіусів заряду та більше, тому відомий спосіб в таких випадках не справляє відчутного впливу на підвищення продуктивності свердловини В основу винаходу поставлена задача інтенсифікації продуктивності видобувних свердловин шляхом такої вибухової дії на геофізичне середовище продуктивного пласта, коли фокусування вибухових хвиль і створення нерівневажного стану, що супроводжується розущільненням масиву в привибійній зоні пласта,забезпечує появу в ній нових додаткових каналів фільтрації і підвищення продуктивності свердловин на тривалий період їх експлуатації Це досягається тим, що в способі інтенсифікації продуктивності свердловин, що включає розкриття продуктивного пласта свердловиною і підрив у рідині в свердловині зарядів вибухової речовини, заряди вибухової речовини формують і підривають із забезпеченням фокусування вибухових хвиль і створенням нерівноважного стану масиву в біля свердловинній зоні Сукупність ВІДМІТНИХ ознак при взаємодії із відомими ознаками забезпечили виявлення нових технічних властивостей винаходу Ці властивості заключаються в тому, що завдяки вибору певного кута між твірною конусного заряду і горизонтальною площиною, чим забезпечується ВІДПОВІДНИЙ напрям фронту падаючих вибухових хвиль, і відповідної відстані між прямими круговими конусними зарядами відбувається фокусування вибухових хвиль і створення нерівноважного стану в біля свердловинній зоні, що супроводжується розущільненням масиву в ній з наведенням додаткової тріщинуватості Виявлення цих технічних властивостей винаходу виконувалось на базі експериментальних досліджень і дослідно-промислових робіт на нафтових та газових свердловинах В результаті встановлено новий геотехнологічний результат - значне підвищення /до 4,9 разів/ дебіту видобувних свердловин на протязі більше 1,2 року експлуатації На фігурі 1 приведена схема конусного заряду вибухової речовини, на фігурі 2 - схема розташу О ю о о> 49905 вання конусних зарядів вибухової речовини у видобувній свердловині На фігурах позначено 1 напрям фронту падаючих вибухових хвиль, 2 - кут між твірною конусного заряду і горизонтальною площиною, 3 - твірна конусного заряду, 4 - горизонтальна площина, 5 - відстань між конусними зарядами, 6 - конусні заряди, 7 - продуктивна зона, 8 - видобувна свердловина, 9 -рідина Попередньо провадять ПІДГОТОВЧІ роботи, що заключаються в обстеженні видобувної свердловини і реєстрації и основних даних Після цього, використовуючи ВІДОМІ методики, виконують розрахунки мас конусних зарядів 6, кута 2 між твірною З конусного заряду і горизонтальною площиною 4, який обумовлює напрям фронту 1 падаючих вибухових хвиль, а також відстані 5 між конусними зарядами 6, які забезпечують фокусування вибухових хвиль і створення нерівноважного стану масиву в біля свердловинній зоні Потім формують заряди із забезпеченням підриву і приступають до реалізації способу вання вибухових хвиль і створення нерівневажного напруженого стану масиву в трьох областях біля свердловинної зони Передній край цих областей знаходиться на віддалі 0,5м, задній на віддалі 1,5 м від осі свердловини Для першої області верхня межа знаходиться на глибині 4920,25м, нижня - 4920,5м, для другої області верхня межа 4921,25м, нижня - 4921,5 м, для третьої області верхня межа 4922,25м, нижня - 4922,5м Згідно розрахунку маса кожного Із шести конусних зарядів складала 1,0кг Всього було задіяна 6 конусних зарядів, по два на кожну із трьох областей Згідно розрахунку кут між твірною конусного заряду і горизонтальною площиною складає 72°, що забезпечувалось при прийнятому діаметрі основи конусного заряду - 10см висотою заряду - 25см, для забезпечення фокусування вибухових хвиль і створення нерівноважного напруженого стану масиву в трьох зазначених областях білясвердловинної зони конусні заряди розташовувались на відстані 25см один від одного Спосіб інтенсифікації продуктивності свердловин реалізують наступним чином В продуктивній зоні 7 видобувної свердловини 8, яка заповнена рідиною 9, наприклад, водяним розчином хлористого кальцію із густиною 1,2г/см , розміщують конусні заряди вибухової речовини 5, наприклад із гексогену Потім заряди 6 підривають, в результаті вибухові хвилі від конусних зарядів фокусуються в біля свердловинній зоні зі створенням в ній багаторазового хвильового навантаження під дією якого ця область продуктивного пласта приходить в нерівно-важний напружений стан, що супроводжується розущільненням масиву в цій області з поворотом, зміщенням елементів геофізичного середовища і наведенням в ньому додаткових флюїдних каналів Потім свердловина широко відомим в даній області промисловості методом вводиться в робочий режим, після чого дебіт видобувних свердловин збільшується в 4,7 - 4,9 разів В подальшому конусні заряди були сформовані із гексогенових шашок різного діаметру таким чином, що забезпечувався необхідний кут між твірною конусного заряду і горизонтальною площиною Сформовані таким чином шість зарядів розміщували в перфорований алюмінієвий циліндр, на відстані 0,25м один від одного, утворюючи торпеду висотою 3 0м Перед виконанням вибухових робіт свердловина була заповнена водою із густиною 1г/см , а нижній кінець торпеди був розташований на глибині 4922,75м Потім здійснили підрив всіх конусних зарядів із забезпеченням фокусування вибухових хвиль, створенням нерівноважного напруженого стану, розущільненням масиву і наведенням додаткових флюїдних каналів в біля свердловинній зоні Свердловина введена в експлуатадію з горизонту 4918 - 4925м, складеного пісковиками пористістю 14,0 - 17,5% На глибині продуктивного пласта свердловина обсаджена експлуатаційною колоною діаметром 127,Омм„ Дебіт свердловини перед торпедуванням складав 4,5тис м3 на добу Попередньо згідно з відомими методиками провели розрахунок мас заряді в, кута між твірною конусного заряду і горизонтальною площиною і відстані між зарядами, які забезпечують фокусу Після ЦЬОГО свердловина із застосуванням широко відомого в даній області промисловості методу вводилась в робочий режим Дебіт газу після виконання вибухових робіт склав 22,0тис м3 на добу і утримувався на цьому рівні впродовж 1,3 року спостережень за роботою свердловини 1 Прострелочньїе и взрывные работы в скважинах /Н Г Григорян, С Л Ловля, Г Г Шахназаров и др М Недра, 1992, с 247-252/Аналог/ 2 Семенов Е М , Сержанов А И , Глебов С Д Опыт использования энергии взрыва для повышения продуктивности нефтяных скважин //Нетрадиционные технологии взрывных работ К, Наук думка, 1993, с 103-107/прототип/ 49905 ФІГ. 1 Фіг. 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
