Пристрій для вимірювання витрати компонентів кормосумішей в потоці

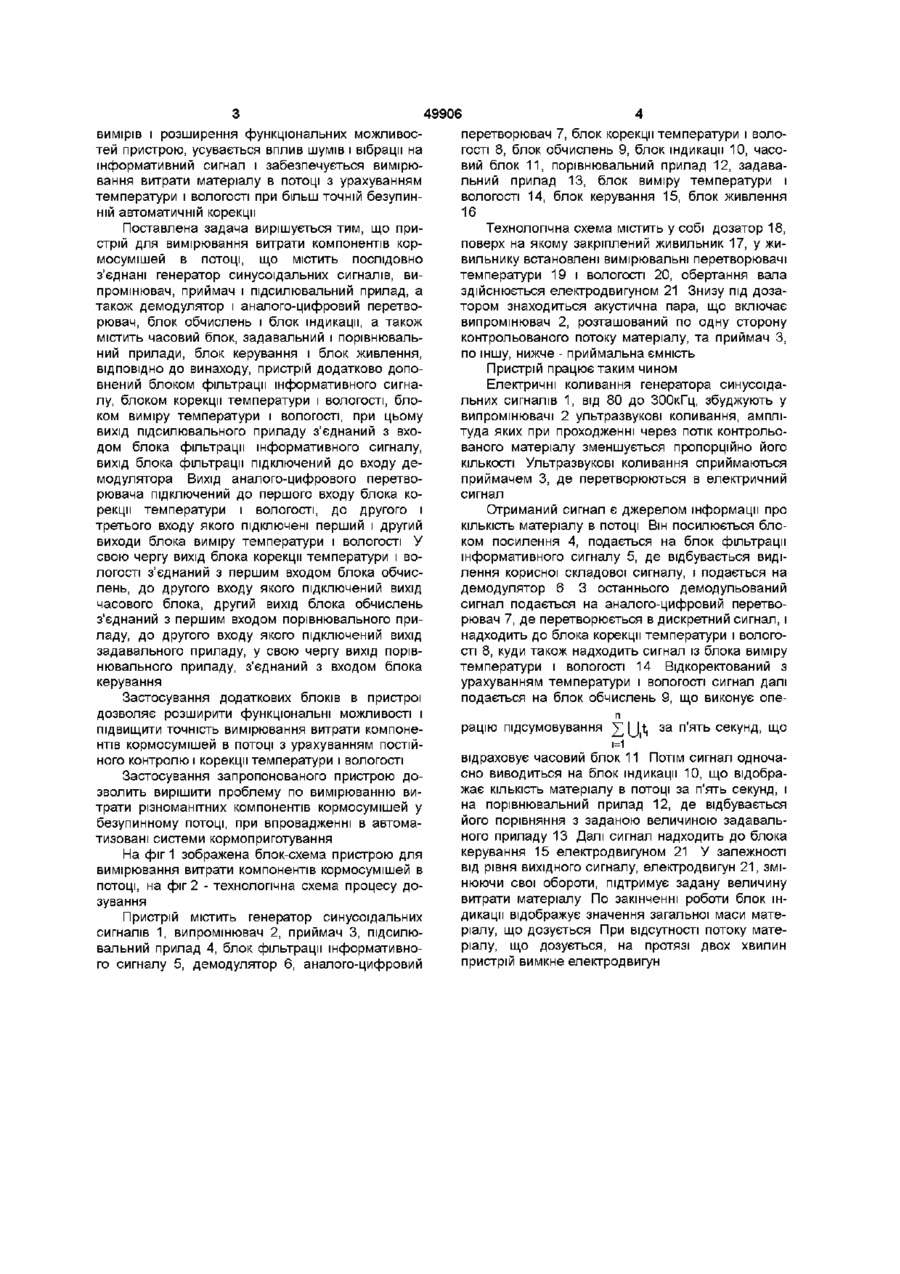

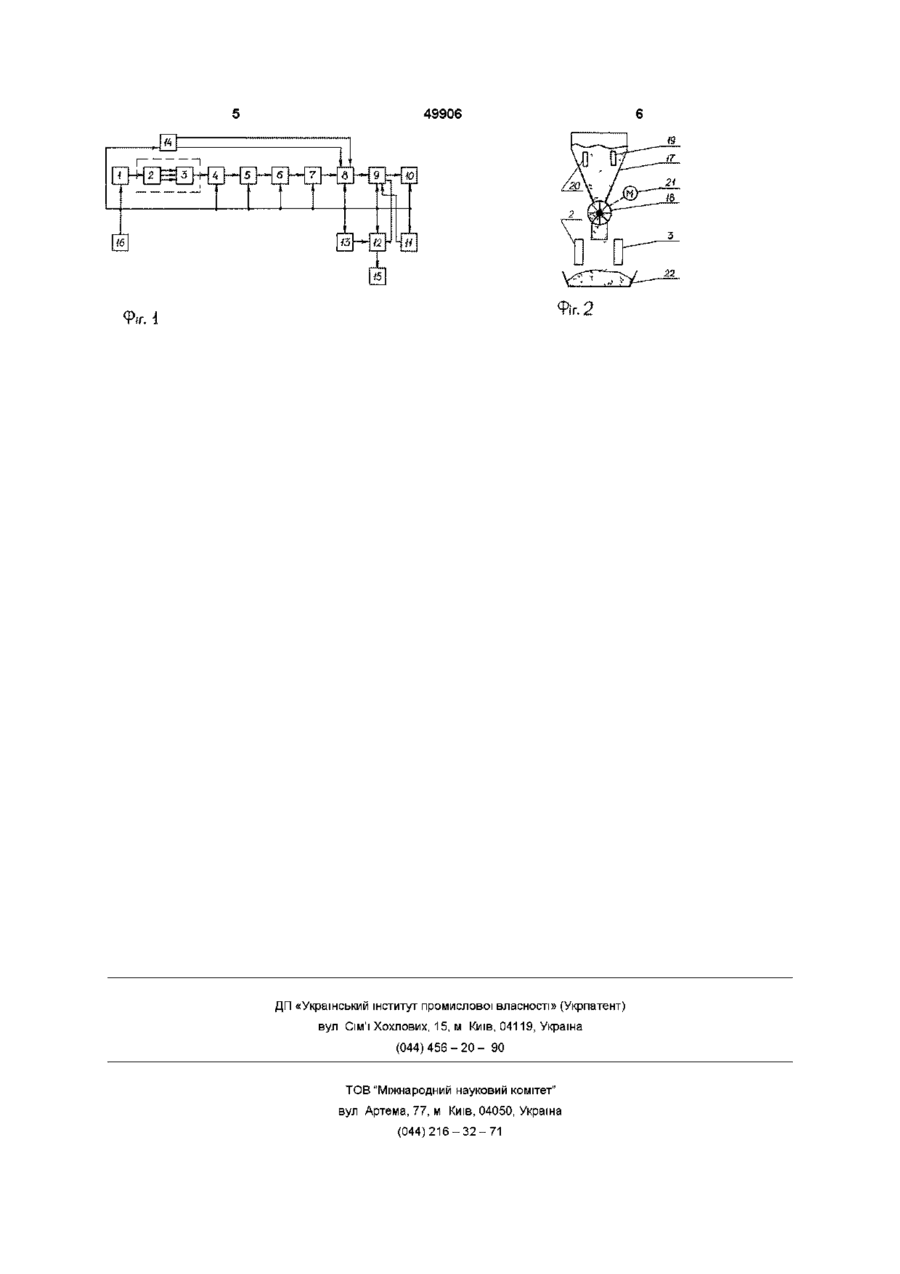

Пристрій для вимірювання витрати компонентів кормосумішей в потоці, що містить послідовно з'єднані генератор синусоїдальних сигналів, випромінювач, приймач та підсилювальний прилад, а також демодулятор та аналогоцифровий перетворювач, блок обчислень та блок індикації, містить також часовий блок, задавальний і порівняльний прилади, блок керування і блок живлення, який відрізняється тим, що в пристрій додатково введені блок фільтрації інформативного сигналу, блок корекції температури і вологості та блок виміру температури і вологості, при цьому вихід підсилювального приладу з'єднаний з входом блока фільтрації інформативного сигналу, вихід якого підключений до входу демодулятора, а вихід аналогоцифрового перетворювача підключений до першого входу блока корекції температури і вологості, до другого і третього входів якого підключені перший і другий виходи блока виміру температури і вологості, вихід блока корекції температури і вологості з'єднаний з першим входом блока обчислень, до другого входу якого підключений вихід часового блока, другий вихід блока обчислень з'єднаний з першим входом порівнювального приладу, до другого входу якого підключений вихід задавального приладу, вихід порівнювального приладу з'єднаний з входом блока керування О Винахід відноситься до техніки контролю і вимірів, і може бути застосований в сільськогосподарському кормоприготуванні для вимірювання витрати компонентів кормосумішей в потоці Відомий пристрій, що містить генератор синусоїдальних сигналів, випромінювач, приймач, підсилювальний прилад, демодулятор, реєструючий прилад (Ас СРСР №277265 МКИ G01B 17/02, 1969р) Недоліком пристрою є те, що при проходженні матеріалу через вимірювальну камеру, контролюючі прилади не реагують на температуру і вологість контрольованого матеріалу У результаті чого при вимірі ЩІЛЬНОСТІ матеріалу, при різноманітних температурах і вологості, мають місце значні ВІДМІННОСТІ ВІД реальних Найбільш близьким технічним рішенням, обраним як прототип, є пристрій, що містить генератор синусоїдальних сигналів, випромінювач, приймач, підсилювальний прилад, демодулятор, аналого-цифровий перетворювач, блок сигналізації, блок обчислень, часовий і температурний бло ки, прилади ,що задають і порівнюють, блок керування (Патент України №22031А МКИ G01F 1/66, 1998р) Недоліком пристрою є те, що при проходженні ультразвукових коливань через вимірювальну камеру, не береться до уваги те, що на контролюючі прилади впливають вібрація і шуми Крім того, недоліком є те, що контроль температури і вологості провадиться вимірювальними приладами, що не входять до даного пристрою, при корекції, здійснюваної вручну, за допомогою підстроєчного резистора, який встановлений у температурному блоці У результаті вище названих недоліків, при вимірі величини інформативного сигналу, має місце значна ВІДМІННІСТЬ ВІД реального, що призводить до одержання невисокої точності вимірювання У основу винаходу поставлена задача удосконалення пристрою для вимірювання витрати компонентів кормосумішей в потоці, у якому передбачається додаткове оснащення блоками, за допомогою яких можливе, підвищення точності (О о 49906 перетворювач 7, блок корекції температури і вологості 8, блок обчислень 9, блок індикації 10, часовий блок 11, порівнювальний прилад 12, задавальний прилад 13, блок виміру температури і вологості 14, блок керування 15, блок живлення 16 Технологічна схема містить у собі дозатор 18, поверх на якому закріплений живильник 17, у живильнику встановлені вимірювальні перетворювачі температури 19 і вологості 20, обертання вала здійснюється електродвигуном 21 Знизу під дозатором знаходиться акустична пара, що включає випромінювач 2, розташований по одну сторону контрольованого потоку матеріалу, та приймач З, по іншу, нижче - приймальна ємність Пристрій працює таким чином Електричні коливання генератора синусоїдальних сигналів 1, від 80 до ЗООкГц, збуджують у випромінювачі 2 ультразвукові коливання, амплітуда яких при проходженні через потік контрольованого матеріалу зменшується пропорційно його КІЛЬКОСТІ Ультразвукові коливання сприймаються приймачем 3, де перетворюються в електричний сигнал Отриманий сигнал є джерелом інформації про КІЛЬКІСТЬ матеріалу в потоці Він посилюється блоком посилення 4, подається на блок фільтрації інформативного сигналу 5, де відбувається виділення корисної складової сигналу, і подається на демодулятор 6 3 останнього демодульований сигнал подається на аналого-цифровий перетворювач 7, де перетворюється в дискретний сигнал, і надходить до блока корекції температури і вологості 8, куди також надходить сигнал із блока виміру температури і вологості 14 Від коректований з урахуванням температури і вологості сигнал далі подається на блок обчислень 9, що виконує опеЗастосування додаткових блоків в пристрої дозволяє розширити функціональні можливості і за підвищити точність вимірювання витрати компонеп'ять секунд, що рацію підсумовування нтів кормосумішей в потоці з урахуванням постій1=1 відраховує часовий блок 11 Потім сигнал одночаного контролю і корекції температури і вологості сно виводиться на блок індикації 10, що відобраЗастосування запропонованого пристрою дожає КІЛЬКІСТЬ матеріалу в потоці за п'ять секунд, і зволить вирішити проблему по вимірюванню вина порівнювальний прилад 12, де відбувається трати різноманітних компонентів кормосумішей у його порівняння з заданою величиною задавальбезупинному потоці, при впровадженні в автоманого приладу 13 Далі сигнал надходить до блока тизовані системи кормоприготування керування 15 електродвигуном 21 У залежності На фіг 1 зображена блок-схема пристрою для від рівня вихідного сигналу, електродвигун 21, змівимірювання витрати компонентів кормосумішей в нюючи свої обороти, підтримує задану величину потоці, на фіг 2 - технологічна схема процесу довитрати матеріалу По закінченні роботи блок інзування дикації відображує значення загальної маси матеПристрій містить генератор синусоїдальних ріалу, що дозується При відсутності потоку матесигналів 1, випромінювач 2, приймач 3, підсилюріалу, що дозується, на протязі двох хвилин вальний прилад 4, блок фільтрації інформативнопристрій вимкне електродвигун го сигналу 5, демодулятор 6, аналого-цифровий вимірів і розширення функціональних можливостей пристрою, усувається вплив шумів і вібрації на інформативний сигнал і забезпечується вимірювання витрати матеріалу в потоці з урахуванням температури і вологості при більш точній безупинній автоматичній корекції Поставлена задача вирішується тим, що пристрій для вимірювання витрати компонентів кормосумішей в потоці, що містить послідовно з'єднані генератор синусоїдальних сигналів, випромінювач, приймач і підсилювальний прилад, а також демодулятор і аналого-цифровий перетворювач, блок обчислень і блок індикації, а також містить часовий блок, задавальний і порівнювальний прилади, блок керування і блок живлення, ВІДПОВІДНО до винаходу, пристрій додатково доповнений блоком фільтрації інформативного сигналу, блоком корекції температури і вологості, блоком виміру температури і вологості, при цьому вихід підсилювального приладу з'єднаний з входом блока фільтрації інформативного сигналу, вихід блока фільтрації підключений до входу демодулятора Вихід аналого-цифрового перетворювача підключений до першого входу блока корекції температури і вологості, до другого і третього входу якого підключені перший і другий виходи блока виміру температури і вологості У свою чергу вихід блока корекції температури і вологості з'єднаний з першим входом блока обчислень, до другого входу якого підключений вихід часового блока, другий вихід блока обчислень з'єднаний з першим входом порівнювального приладу, до другого входу якого підключений вихід задавального приладу, у свою чергу вихід порівнювального приладу, з'єднаний з входом блока керування 49906 ФіГ.І ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
