Пристрій для живлення постійним струмом потокових ліній для одержання магнію

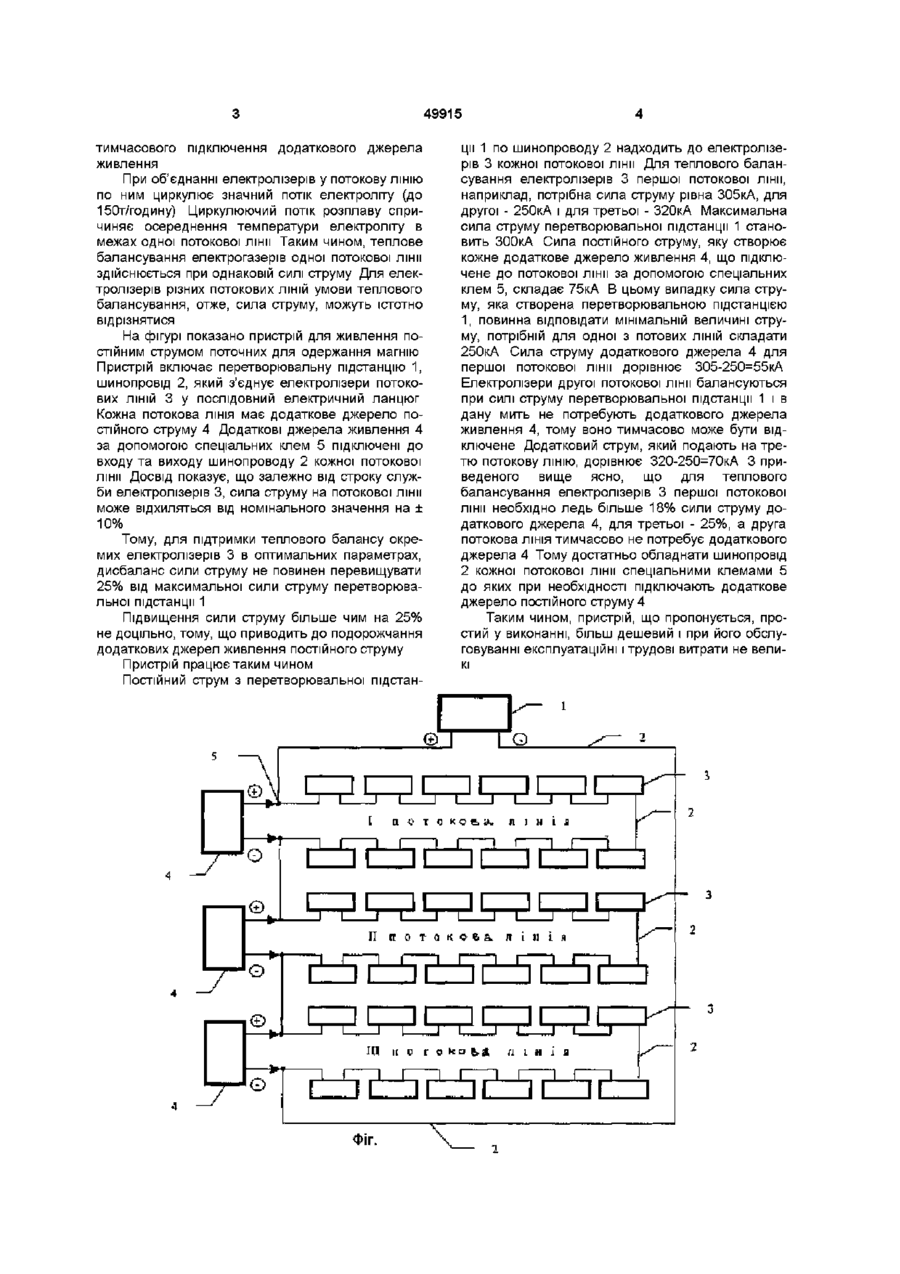

1 Пристрій для живлення постійним струмом потокових ЛІНІЙ ДЛЯ одержання магнію, який включає перетворювальну підстанцію, потокові лінії, що послідовно підключені до підстанції, шинопровід, що з'єднує електролізери в послідовний електричний ланцюг, який відрізняється тим, що кожна потокова ЛІНІЯ має додаткове джерело постійного струму, максимальна величина струму котрого складає не більше 25% від максимальної величини постійного струму перетворювальної підстанції 2 Пристрій за п 1 , який відрізняється тим, що шинопровід кожної потокової лінії обладнаний спеціальними клемами для тимчасового підключення додаткового джерела живлення Винахід стосується виробництва кольорових металів, а саме електролітичного одержання магнію Пристрій для живлення потокових ЛІНІЙ постійним струмом включає перетворювальну підстанцію, до якої послідовно за допомогою шинопроводу підключені потокові лінії При такому підключені сила струму на поточявк- ЛІНІЯХ І на всіх електролізерах, які входять до їх складу, однакова В той же час, залежно від технологічних показників, сила струму, яка потрібна для теплового балансування різних електролізерів, суттєво відрізняється В цьому випадку пропускають частину струму в обхід електролізера, частково шунтують його, або підвищують опір електролізеру, відключаючи від шинопроводу один або декілька анодів В першому випадку відбуваються невиробничі витрати електроенергії, що відводиться шунтами, у другому - погіршуються технологічні показники електролізерів Відомий пристрій для живлення постійним струмом електролізерів для одержання магнію, прийнятий нами за прототип та описаний у а с СРСР №1192409, С25С 3/04 Цей пристрій включає перетворювальну підстанцію, шинопровід, який з'єднує електролізери у послідовний електричний ланцюг Кожний електролізер обладнано комутатором і додатковим перетворювачем струму, що забезпечує подачу на кожний електролізер сили струму, яка відповідає його тепловому балансу Незважаючи на те, що пристрій дозволяє керувати роботою будь-якого електролізера індівідуально, він складний у виконанні та коштовний, велика КІЛЬКІСТЬ комутуючого обладнання та додаткових джерел живлення для кожного електролізера потребує значних витрат по їх обслуговуванню В основу винаходу поставлено задачу зниження експлуатаційних витрат при обслуговуванні пристрою для живлення потокових ЛІНІЙ постійним струмом, зниження його вартості за рахунок спрощення пристрою Поставлена задача досягається за рахунок того, що у відомому пристрої для живлення постійним струмом потокових ЛІНІЙ для одержання магнію, який включає перетворювальну підстанцію, потокові лінії, що послідовно шдключеш до перетворювальної підстанції, шинопровід, який з'єднує електролізери потокової лінії у послідовний електричний ланцюг, кожна потокова ЛІНІЯ має додаткове джерело постійного струму Максимальна величина постійного струму, що створюється додатковим джерелом, що складає не більше 25% максимальної величини постійного струму перетворювальної підстанції Шинопровід кожної потокової лінії обладнаний спеціальними клемами для О Ю 49915 тимчасового підключення додаткового джерела живлення При об'єднанні електролізерів у потокову ЛІНІЮ по ним циркулює значний потік електроліту (до 150т/годину) Циркулюючий потік розплаву спричиняє осереднення температури електроліту в межах одної потокової лінії Таким чином, теплове балансування електрогазерів одної потокової лінії здійснюється при однаковій силі струму Для електролізерів різних потокових ЛІНІЙ умови теплового балансування, отже, сила струму, можуть істотно відрізнятися На фігурі показано пристрій для живлення постійним струмом поточних для одержання магнію Пристрій включає перетворювальну підстанцію 1, шинопровід 2, який з'єднує електролізери потокових ЛІНІЙ 3 у послідовний електричний ланцюг Кожна потокова ЛІНІЯ має додаткове джерело постійного струму 4 Додаткові джерела живлення 4 за допомогою спеціальних клем 5 підключені до входу та виходу шинопроводу 2 кожної потокової лінії Досвід показує, що залежно від строку служби електролізерів 3, сила струму на потокової лінії може відхиляться від номінального значення на ± 10% Тому, для підтримки теплового балансу окремих електролізерів 3 в оптимальних параметрах, дисбаланс сили струму не повинен перевищувати 25% від максимальної сили струму перетворювальної підстанції 1 Підвищення сили струму більше чим на 25% не доцільно, тому, що приводить до подорожчання додаткових джерел живлення постійного струму Пристрій працює таким чином Постійний струм з перетворювальної підстан II о © ~1 ] ції 1 по шинопроводу 2 надходить до електролізерів 3 кожної потокової лінії Для теплового балансування електролізерів 3 першої потокової лінії, наприклад, потрібна сила струму рівна 305кА, для другої - 250кА і для третьої - 320кА Максимальна сила струму перетворювальної підстанції 1 становить ЗООкА Сила постійного струму, яку створює кожне додаткове джерело живлення 4, що підключене до потокової лінії за допомогою спеціальних клем 5, складає 75кА В цьому випадку сила струму, яка створена перетворювальною підстанцією 1, повинна відповідати мінімальній величині струму, потрібній для одної з потових ЛІНІЙ складати 250кА Сила струму додаткового джерела 4 для першої потокової лінії дорівнює 305-250=55кА Електролізери другої потокової лінії балансуються при силі струму перетворювальної підстанції 1 і в дану мить не потребують додаткового джерела живлення 4, тому воно тимчасово може бути відключене Додатковий струм, який подають на третю потокову ЛІНІЮ, дорівнює 320-250=70кА 3 приведеного вище ясно, що для теплового балансування електролізерів 3 першої потокової лінії необхідно ледь більше 18% сили струму додаткового джерела 4, для третьої - 25%, а друга потокова ЛІНІЯ тимчасово не потребує додаткового джерела 4 Тому достатньо обладнати шинопровід 2 кожної потокової лінії спеціальними клемами 5 до яких при необхідності підключають додаткове джерело постійного струму 4 Таким чином, пристрій, що пропонується, простий у виконанні, більш дешевий і при його обслуговуванні експлуатаційні і трудові витрати не великі п о т о к о б а . 1 І 1 І л і п і д 1 І 1 J 1 \ 49915 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
