Стелажна конструкція

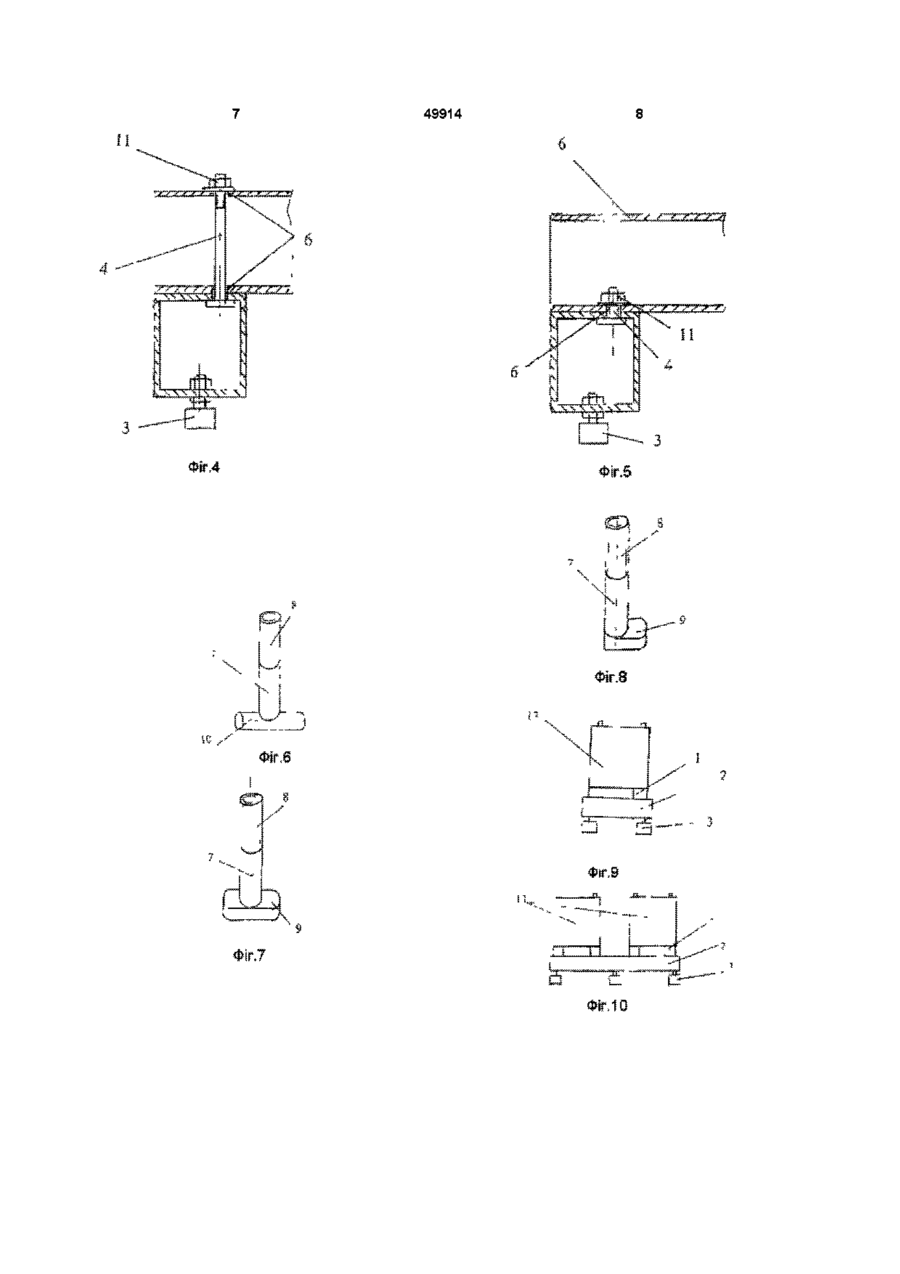

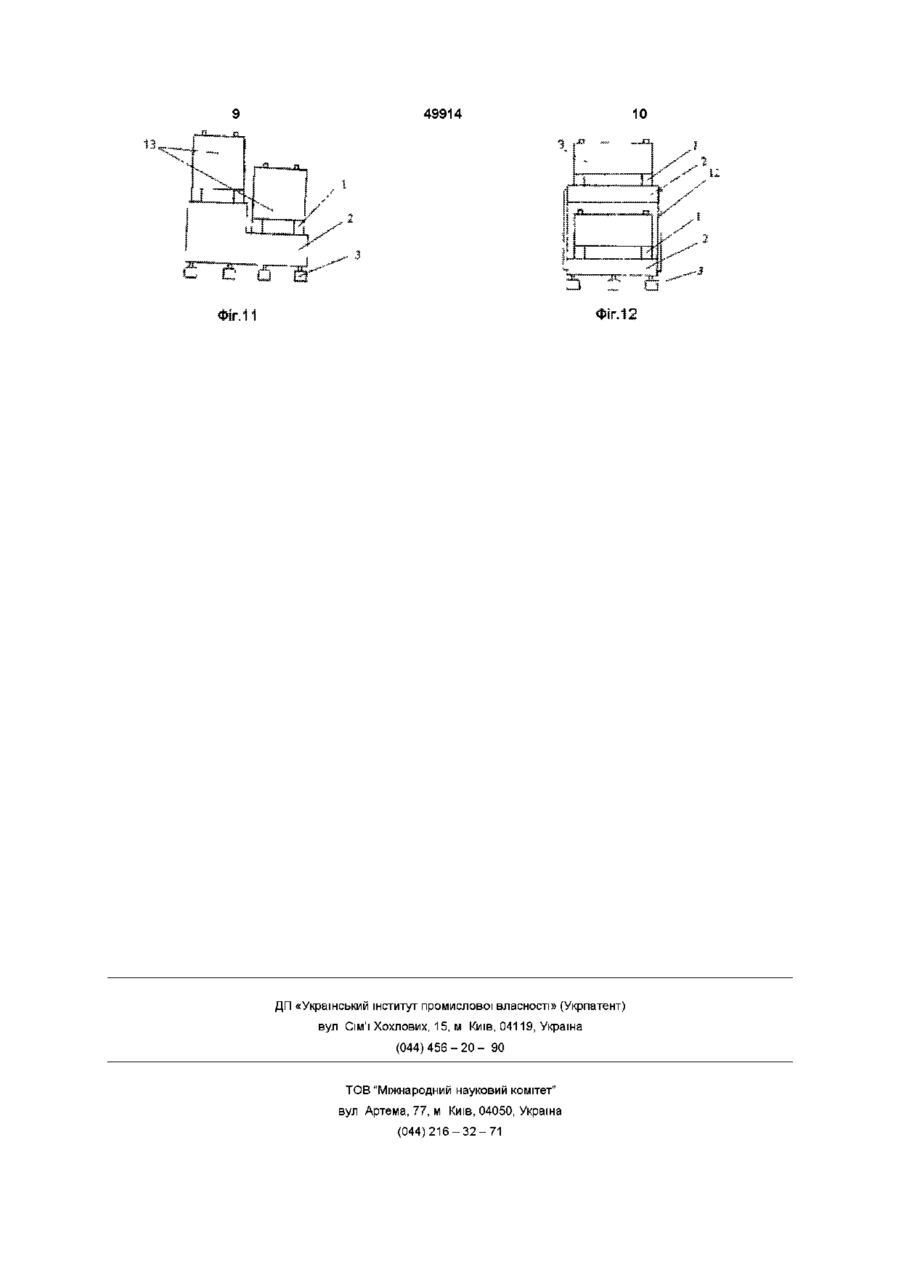

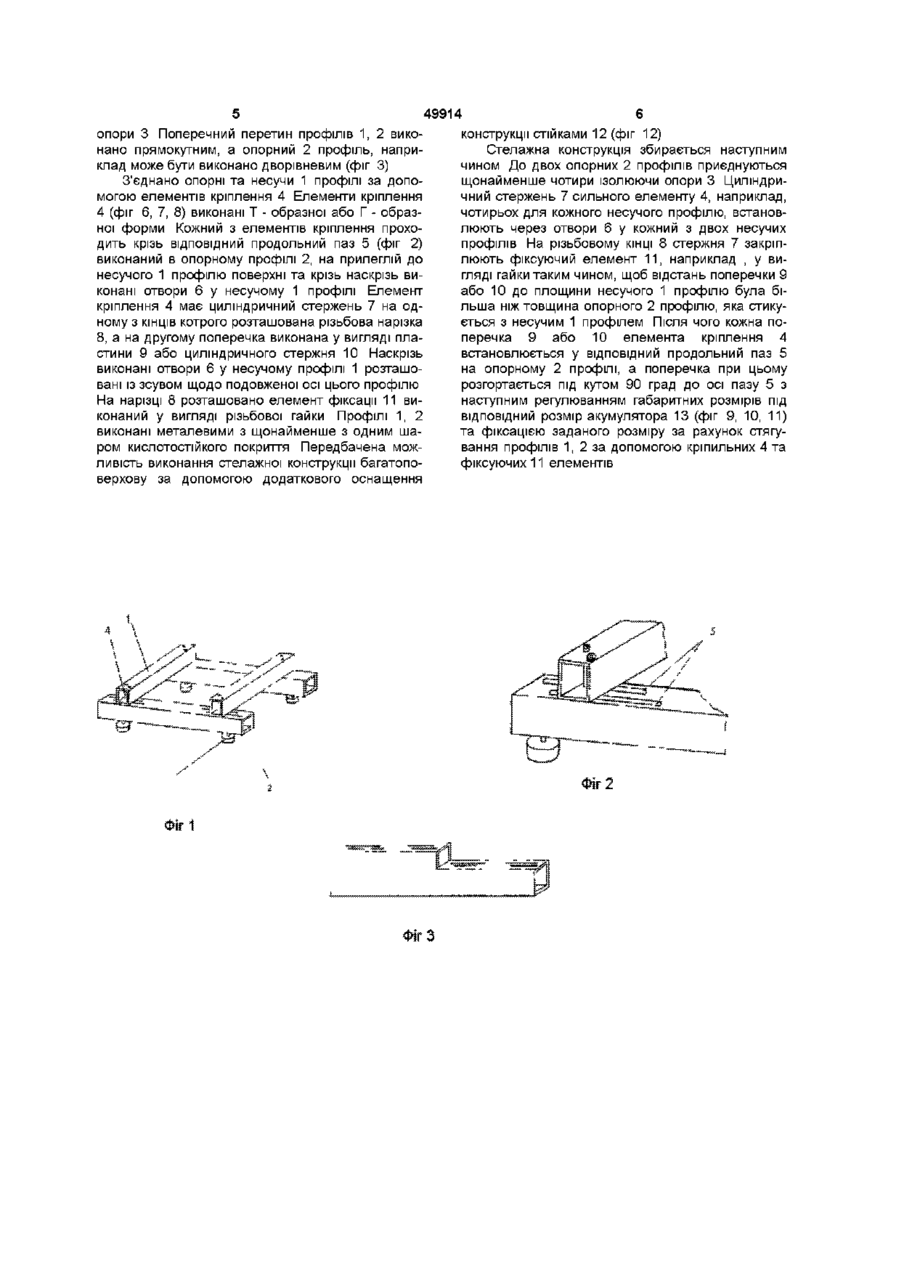

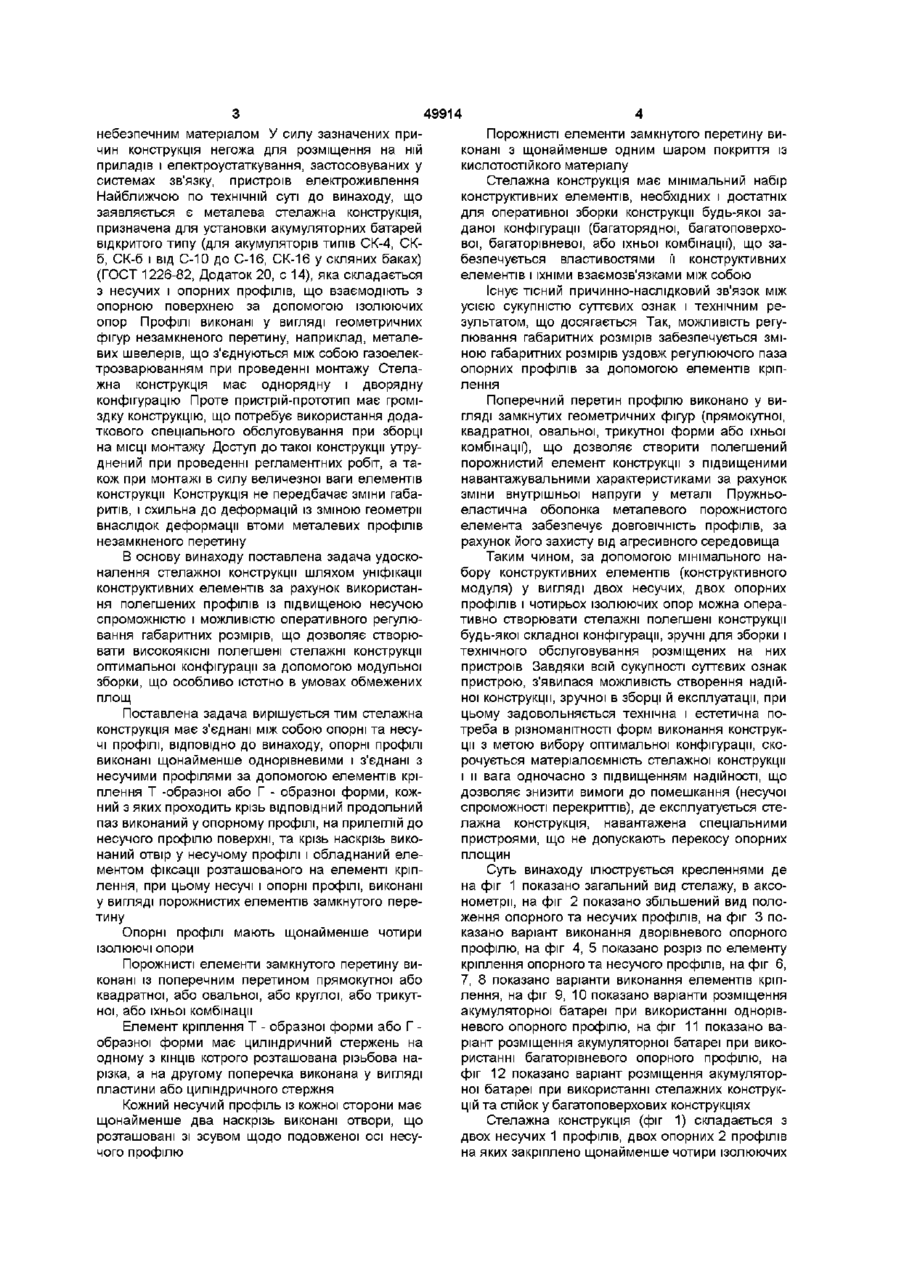

1 Стелажна конструкція, що має з'єднані між собою опорні та несучі профілі, яка відрізняється тим, що опорні профілі виконані щонайменше однорівневими і з'єднані з несучими профілями за допомогою елементів кріплення Т-подібної або Гподібної форми, кожний з яких проходить крізь ВІДПОВІДНИЙ поздовжній паз, виконаний у опорному профілі, на прилеглій до несучого профілю поверхні, та крізь наскрізь виконаний отвір у несучому профілі і обладнаний елементом фіксації, розташований на елементі кріплення, при цьому несучі і опорні профілі виконані у вигляді порожнистих елементів замкнутого перерізу ся тим, що опорні профілі мають щонайменше чотири ІЗОЛЮЮЧІ опори 3 Стелажна конструкція по п 1, яка відрізняється тим, що порожнисті елементи замкнутого перерізу виконані з поперечним перерізом прямокутної або квадратної, або овальної, або круглої, або трикутної форми, або комбінованої форми 4 Стелажна конструкція по п 1, яка відрізняється тим, що елемент кріплення Т-подібної форми або Г-подібної форми має циліндричний стержень, на одному з КІНЦІВ котрого розташована нарізна різь, а на другому поперечка виконана у вигляді пластини або циліндричного стержня 5 Стелажна конструкція по п 1, яка відрізняється тим, що отвори, які виконані у несучому профілі, розташовані із зсувом щодо подовжньої осі несучого профілю 6 Стелажна конструкція по п 1, яка відрізняється тим, що порожнисті елементи замкнутого перерізу виконані з щонайменше одним шаром покриття з кислотостійкого матеріалу 2 Стелажна конструкція по п 1, яка відрізняєть Винахід відноситься до галузей машинобудування, енергетики, зв'язку, складського господарства, зокрема до несучих металоконструкцій спеціального призначення і їхніх елементів, як-от, до стелажних конструкцій модульної зборки, і може використовуватися для стаціонарної установки електроживильних пристроїв, наприклад, робочих, резервних і аварійних установок живлення (акумуляторних батарей) для тепло-, гідро- і атомних електростанцій, трансформаторних підстанцій, об'єктів зв'язку і телекомунікацій, систем керування повітряним і залізничним та іншим транспортом, систем живлення для обчислювальної техніка, електротранспорту, автоматики промислового устаткування, а також для розміщення і збереження інших великовагових предметів і спеціального устаткування в умовах обмежених площ Відома дерев'яна стелажна конструкція, призначена для установки акумуляторних батарей відкритого типу (типів СК-4, СК-5, СК-6 І ВІД С-10 до С-16, СК-16 у скляних баках) (ГОСТ 1226-82, Додаток 6, с 14), яка складається з несучих і опорних профілів, що взаємодіють із опорною поверхнею за допомогою опор, та виконана однорядною або дворядною Несучі й опорні профілі виконані з дерев'яних брусів, з'єднаних між собою за допомогою врізання "в шип" і посадженими на казеїновий клей Дерев'яний брус звичайно має розміри вісімдесят на вісімдесят міліметрів, просочений оліфою і покритий емаллю Місця з'єднань можуть бути додатково оброблені керамзитом Проте, практично у усіх випадках установка відомого стелажа провадиться без діелектричного ізолятора, що в окремих випадках неприпустимо Відомий стелаж має строго встановлені розміри для кожного типу акумуляторів, не підлягає ЗМІНІ габаритів, а також має обмежену несучу спроможність і схильний до деформацій із зміною геоиетрії (прогинам), грибкової поразки і гниттю, тому що допустиму величину вологогості 16% дуже складно витримати на практиці При цьому деревина, із якої виготовлений такий стелаж, являється вогне О 49914 небезпечним матеріалом У силу зазначених причин конструкція негожа для розміщення на ній приладів і електроустаткування, застосовуваних у системах зв'язку, пристроїв електроживлення Найближчою по технічній суті до винаходу, що заявляється є металева стелажна конструкція, призначена для установки акумуляторних батарей відкритого типу (для акумуляторів типів СК-4, СКб, СК-б і від С-10 до С-16, СК-16 у скляних баках) (ГОСТ 1226-82, Додаток 20, с 14), яка складається з несучих і опорних профілів, що взаємодіють з опорною поверхнею за допомогою ізолюючих опор Профілі виконані у вигляді геометричних фігур незамкненого перетину, наприклад, металевих швелерів, що з'єднуються між собою газоелектрозварюванням при проведенні монтажу Стелажна конструкція має однорядну і дворядну конфігурацію Проте пристрій-прототип має громіздку конструкцію, що потребує використання додаткового спеціального обслуговування при зборці на МІСЦІ монтажу Доступ до такої конструкції утруднений при проведенні регламентних робіт, а також при монтажі в силу величезної ваги елементів конструкції Конструкція не передбачає зміни габаритів, і схильна до деформацій із зміною геометрії внаслідок деформації втоми металевих профілів незамкненого перетину В основу винаходу поставлена задача удосконалення стелажної конструкції шляхом уніфікації конструктивних елементів за рахунок використання полегшених профілів із підвищеною несучою спроможністю і можливістю оперативного регулювання габаритних розмірів, що дозволяє створювати ВИСОКОЯКІСНІ полегшені стелажні конструкції оптимальної конфігурації за допомогою модульної зборки, що особливо істотно в умовах обмежених площ Поставлена задача вирішується тим стелажна конструкція має з'єднані між собою опорні та несучі профілі, ВІДПОВІДНО до винаходу, опорні профілі виконані щонайменше однорівневими і з'єднані з несучими профілями за допомогою елементів кріплення Т -образної або Г - образної форми, кожний з яких проходить крізь ВІДПОВІДНИЙ продольний паз виконаний у опорному профілі, на прилеглій до несучого профілю поверхні, та крізь наскрізь виконаний отвір у несучому профілі і обладнаний елементом фіксації розташованого на елементі кріплення, при цьому несучі і опорні профілі, виконані у вигляді порожнистих елементів замкнутого перетину Опорні профілі мають щонайменше чотири ІЗОЛЮЮЧІ опори Порожнисті елементи замкнутого перетину виконані із поперечним перетином прямокутної або квадратної, або овальної, або круглої, або трикутної, або їхньої комбінації Елемент кріплення Т - образної форми або Г образної форми має циліндричний стержень на одному з КІНЦІВ котрого розташована різьбова нарізка, а на другому поперечка виконана у вигляді пластини або циліндричного стержня Кожний несучий профіль із кожної сторони має щонайменше два наскрізь виконані отвори, що розташовані зі зсувом щодо подовженої осі несучого профілю Порожнисті елементи замкнутого перетину виконані з щонайменше одним шаром покриття із кислотостійкого матеріалу Стелажна конструкція має мінімальний набір конструктивних елементів, необхідних і достатніх для оперативної зборки конструкції будь-якої заданої конфігурації (багаторядної, багатоповерхової, багаторівневої, або їхньої комбінації), що забезпечується властивостями її конструктивних елементів і їхніми взаємозв'язками між собою Існує тісний причинно-наслідковий зв'язок між усією сукупністю суттєвих ознак і технічним результатом, що досягається Так, можливість регулювання габаритних розмірів забезпечується зміною габаритних розмірів уздовж регулюючого паза опорних профілів за допомогою елементів кріплення Поперечний перетин профілю виконано у вигляді замкнутих геометричних фігур (прямокутної, квадратної, овальної, трикутної форми або їхньої комбінації), що дозволяє створити полегшений порожнистий елемент конструкції з підвищеними навантажувальними характеристиками за рахунок зміни внутрішньої напруги у металі Пружньоеластична оболонка металевого порожнистого елемента забезпечує ДОВГОВІЧНІСТЬ профілів, за рахунок його захисту від агресивного середовища Таким чином, за допомогою мінімального набору конструктивних елементів (конструктивного модуля) у вигляді двох несучих, двох опорних профілів і чотирьох ізолюючих опор можна оперативно створювати стелажні полегшені конструкції будь-якої складної конфігурації, зручні для зборки і технічного обслуговування розміщених на них пристроїв Завдяки всій сукупності суттєвих ознак пристрою, з'явилася можливість створення надійної конструкції, зручної в зборці й експлуатації, при цьому задовольняється технічна і естетична потреба в різноманітності форм виконання конструкції з метою вибору оптимальної конфігурації, скорочується матеріалоємність стелажної конструкції і и вага одночасно з підвищенням надійності, що дозволяє знизити вимоги до помешкання (несучої спроможності перекриттів), де експлуатується стелажна конструкція, навантажена спеціальними пристроями, що не допускають перекосу опорних площин Суть винаходу ілюструється кресленнями де на фіг 1 показано загальний вид стелажу, в аксонометрії, на фіг 2 показано збільшений вид положення опорного та несучих профілів, на фіг 3 показано варіант виконання дворівневого опорного профілю, на фіг 4, 5 показано розріз по елементу кріплення опорного та несучого профілів, на фіг 6, 7, 8 показано варіанти виконання елементів кріплення, на фіг 9, 10 показано варіанти розміщення акумуляторної батареї при використанні однорівневого опорного профілю, на фіг 11 показано варіант розміщення акумуляторної батареї при використанні багаторівневого опорного профілю, на фіг 12 показано варіант розміщення акумуляторної батареї при використанні стелажних конструкцій та стійок у багатоповерхових конструкціях Стелажна конструкція (фіг 1) складається з двох несучих 1 профілів, двох опорних 2 профілів на яких закріплено щонайменше чотири ізолюючих 49914 опори 3 Поперечний перетин профілів 1, 2 виконано прямокутним, а опорний 2 профіль, наприклад може бути виконано дворівневим (фіг 3) З'єднано опорні та несучи 1 профілі за допомогою елементів кріплення 4 Елементи кріплення 4 (фіг 6, 7, 8) виконані Т - образної або Г - образної форми Кожний з елементів кріплення проходить крізь ВІДПОВІДНИЙ продольний паз 5 (фіг 2) виконаний в опорному профілі 2, на прилеглій до несучого 1 профілю поверхні та крізь наскрізь виконані отвори 6 у несучому 1 профілі Елемент кріплення 4 має циліндричний стержень 7 на одному з КІНЦІВ котрого розташована різьбова нарізка 8, а на другому поперечка виконана у вигляді пластини 9 або циліндричного стержня 10 Наскрізь виконані отвори 6 у несучому профілі 1 розташовані із зсувом щодо подовженої осі цього профілю На нарізці 8 розташовано елемент фіксації 11 виконаний у вигляді різьбової гайки Профілі 1, 2 виконані металевими з щонайменше з одним шаром кислотостійкого покриття Передбачена можливість виконання стелажної конструкції багатоповерхову за допомогою додаткового оснащення конструкції стійками 12 (фіг 12) Стелажна конструкція збирається наступним чином До двох опорних 2 профілів приєднуються щонайменше чотири ізолюючи опори 3 Циліндричний стержень 7 сильного елементу 4, наприклад, чотирьох для кожного несучого профілю, встановлюють через отвори 6 у кожний з двох несучих профілів На різьбовому КІНЦІ 8 стержня 7 закріплюють фіксуючий елемент 11, наприклад , у вигляді гайки таким чином, щоб відстань поперечки 9 або 10 до площини несучого 1 профілю була більша ніж товщина опорного 2 профілю, яка стикується з несучим 1 профілем Після ЧОГО кожна поперечка 9 або 10 елемента кріплення 4 встановлюється у ВІДПОВІДНИЙ продольний паз 5 на опорному 2 профілі, а поперечка при цьому розгортається під кутом 90 град до осі пазу 5 з наступним регулюванням габаритних розмірів під ВІДПОВІДНИЙ розмір акумулятора 13 (фіг 9, 10, 11) та фіксацією заданого розміру за рахунок стягування профілів 1, 2 за допомогою кріпильних 4 та фіксуючих 11 елементів 49914 49914 10 іг.1: ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
