Вітроенергетична установка

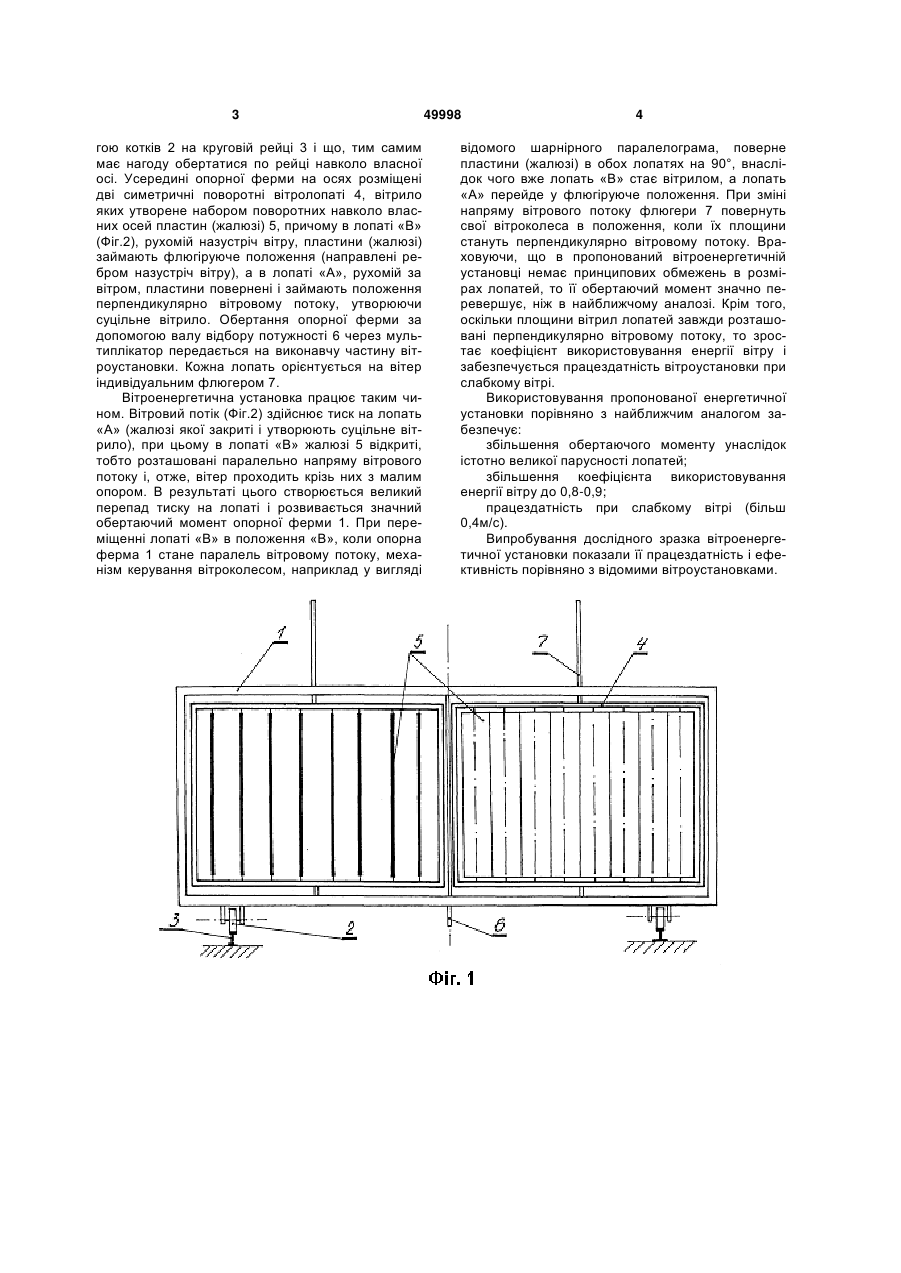

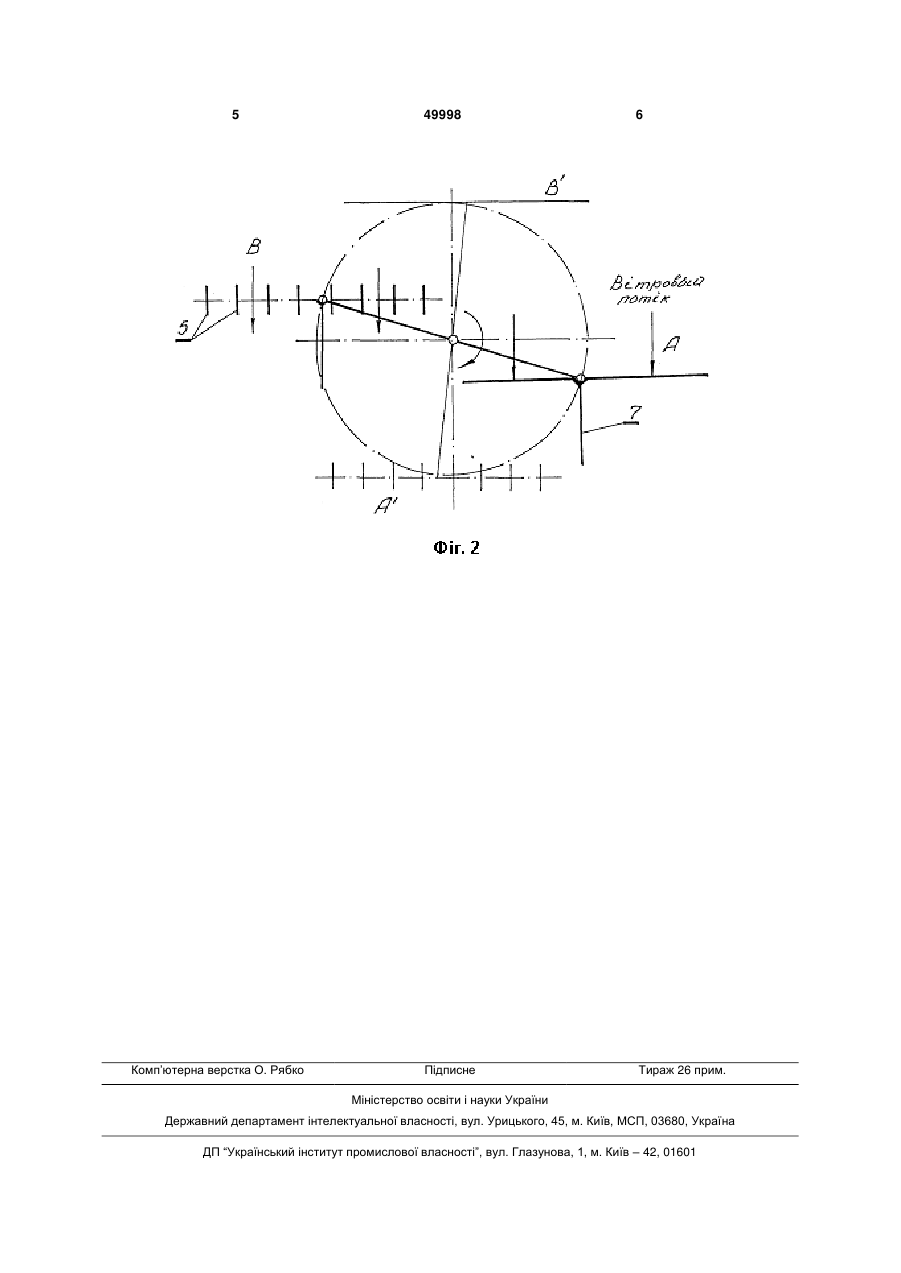

1. Вітроенергетична установка, що містить опорну ферму, розміщене в ній багатолопатеве вітроколесо з вертикальною віссю обертання, механізм керування вітроколесом, пристрій орієнтації на вітер, яка відрізняється тим, що вітрило лопатей вітроколіс виконане з набору поворотних пластин (жалюзі). 2. Вітроенергетична установка за п. 1, яка відрізняється тим, що кожна лопать вітроколеса забезпечена індивідуальним флюгером. 3. Вітроенергетична установка за пп. 1 і 2, яка відрізняється тим, що опорна ферма забезпечена котками, що обкочуються по круговій рейці. (19) (21) u200910575 (22) 19.10.2009 (24) 25.05.2010 (46) 25.05.2010, Бюл.№ 10, 2010 р. (72) ЧЕРКАСОВ МИКОЛА ДМИТРОВИЧ, ЖЕРНОВИЙ ВАДИМ ВАДИМОВИЧ, КРЕЙДУН ОЛЕКСАНДР МИКОЛАЙОВИЧ, ЧАУСОВ АНАТОЛІЙ ОЛЕКСІЙОВИЧ (73) ЧЕРКАСОВ МИКОЛА ДМИТРОВИЧ, ЖЕРНОВИЙ ВАДИМ ВАДИМОВИЧ, КРЕЙДУН ОЛЕКСАНДР МИКОЛАЙОВИЧ, ЧАУСОВ АНАТОЛІЙ ОЛЕКСІЙОВИЧ 3 гою котків 2 на круговій рейці 3 і що, тим самим має нагоду обертатися по рейці навколо власної осі. Усередині опорної ферми на осях розміщені дві симетричні поворотні вітролопаті 4, вітрило яких утворене набором поворотних навколо власних осей пластин (жалюзі) 5, причому в лопаті «В» (Фіг.2), рухомій назустріч вітру, пластини (жалюзі) займають флюгіруюче положення (направлені ребром назустріч вітру), а в лопаті «А», рухомій за вітром, пластини повернені і займають положення перпендикулярно вітровому потоку, утворюючи суцільне вітрило. Обертання опорної ферми за допомогою валу відбору потужності 6 через мультиплікатор передається на виконавчу частину вітроустановки. Кожна лопать орієнтується на вітер індивідуальним флюгером 7. Вітроенергетична установка працює таким чином. Вітровий потік (Фіг.2) здійснює тиск на лопать «А» (жалюзі якої закриті і утворюють суцільне вітрило), при цьому в лопаті «В» жалюзі 5 відкриті, тобто розташовані паралельно напряму вітрового потоку і, отже, вітер проходить крізь них з малим опором. В результаті цього створюється великий перепад тиску на лопаті і розвивається значний обертаючий момент опорної ферми 1. При переміщенні лопаті «В» в положення «В», коли опорна ферма 1 стане паралель вітровому потоку, механізм керування вітроколесом, наприклад у вигляді 49998 4 відомого шарнірного паралелограма, поверне пластини (жалюзі) в обох лопатях на 90°, внаслідок чого вже лопать «В» стає вітрилом, а лопать «А» перейде у флюгіруюче положення. При зміні напряму вітрового потоку флюгери 7 повернуть свої вітроколеса в положення, коли їх площини стануть перпендикулярно вітровому потоку. Враховуючи, що в пропонований вітроенергетичній установці немає принципових обмежень в розмірах лопатей, то її обертаючий момент значно перевершує, ніж в найближчому аналозі. Крім того, оскільки площини вітрил лопатей завжди розташовані перпендикулярно вітровому потоку, то зростає коефіцієнт використовування енергії вітру і забезпечується працездатність вітроустановки при слабкому вітрі. Використовування пропонованої енергетичної установки порівняно з найближчим аналогом забезпечує: збільшення обертаючого моменту унаслідок істотно великої парусності лопатей; збільшення коефіцієнта використовування енергії вітру до 0,8-0,9; працездатність при слабкому вітрі (більш 0,4м/с). Випробування дослідного зразка вітроенергетичної установки показали її працездатність і ефективність порівняно з відомими вітроустановками. 5 Комп’ютерна верстка О. Рябко 49998 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
