Циліндрична лопать

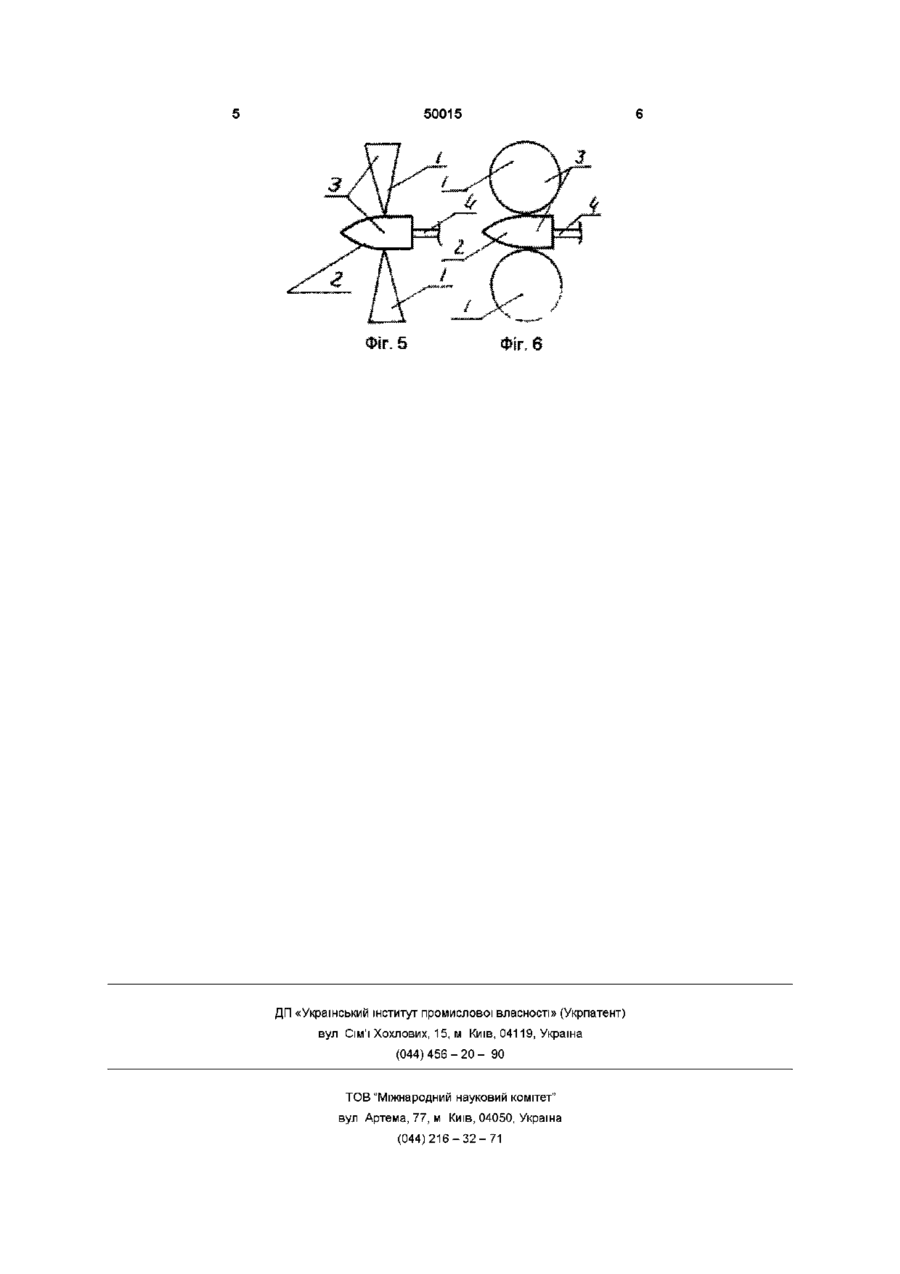

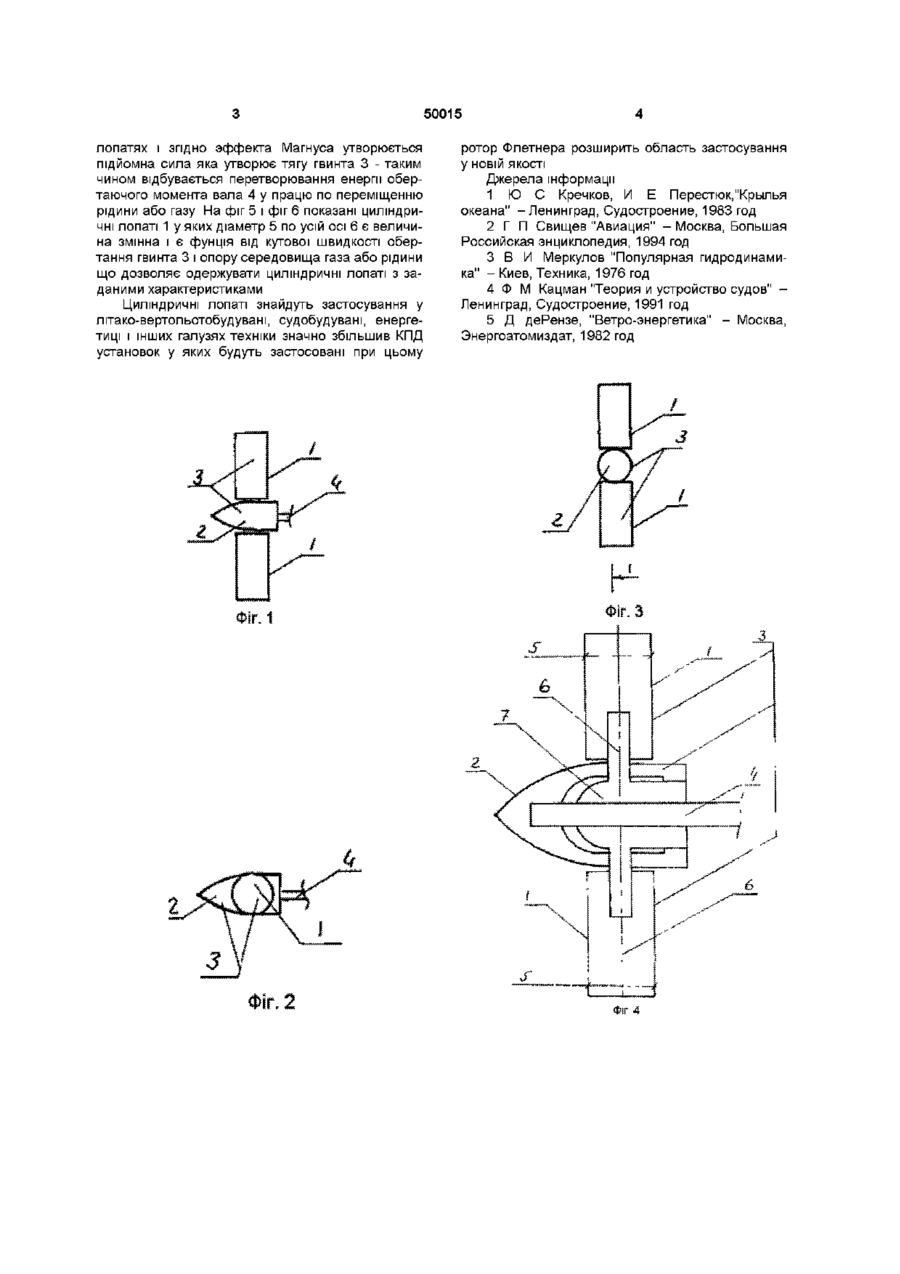

Циліндрична лопать, що містить ротор флетнера, яка відрізняється тим, що на втулціматочині гвинта встановлен ротор, який має циліндричну або іншу форму у якої діаметр по усій осі обертання-величина змінна Винахід відноситься до галузі газо-рідинної техніки і зокрема до газо-рідиніх двигунів і рушив і може бути використаний при створенні газових і ридиних гвинтів Відомий ротор він же вітрило Флетнера [1], у якому застосованими эфект Магнуса, виконує функцію вітрила перетворюючого енергію вітру у енергію поступаючего руху судна по воді Ротор Флетнера спроможний здійснити працю у якості тільки вітрила при цьому необхідно постійно міняти курс судна по відношенню до вітру що не дозволяє ефективно використовувати енергію вітру, у наслідок чого КПД не великий У винаході циліндрична лопать поставлена мета, застосувати ротор Флетнера у якості лопаті яка міститься у гвинті що дозволило би збільшити КПД у декілька разів і застосовувати и у двигунах і рушеях Поставлена мета досягається тим, що запропонована циліндрична лопать містить ротор Флетнера, згідно винаходу ротор встановлений на втулкі-ступиці гвинта який має циліндричну або іншу форму у якій діаметр по усій осі обертання величина зміна Співставлений аналіз запропонованого рішення з прототипом показав, що циліндрична лопать відрізняється тим, що ротор встановленими на втулкі-ступиці гвинта 1 має циліндричну або іншу форму у якій діаметр по усій осі обертання величина зміна - тобто являє собою принципово нову лопать гвинта Новим у циліндричній лопаті є конструкція лопаті яка є ротором містящимся у гвинті і яка має циліндричну або іншу форму у якій діаметр па усій осі обертання величина зміна Таким чином запропоноване технічне рішення відповідає критерію "Новизна" Аналіз відомих технічних рішень у галузі дослідження - газо-рідиної техніки, а саме газорідиних двигунів і рушив дозволяє зробити висновок про відсутність у них прикмет схожості з суттєвими характерними прикметами в запропонованій циліндричній лопаті і визнати це рішення володіючим "Винахідницьким рівнем" Використання запропонованого технічного рішення циліндрична лопать дає такі переваги у збільшуванні КПД у декілька раз, у простоті виготування, у застосуванні у двигунах і рушіях рідиніх і газових Винахід пояснюється креслення циліндричної лопаті на фіг 1 показаний вигляд з боку, на фіг 2 показаний вигляд зверху, на фіг 3 показаний вигляд спереду, на фіг 4 показаний переріз 1-І, на фіг 5 і фіг 6 показаний вигляд збоку лопаті у яких діаметр по усій осі обертаня величина змінна Циліндрична лопать 1 являється ротором встановлюваним на втулкі-ступиці 2 гвинта 3 встановленого на валу 4 при цьому ротор має діаметр 5 і обертається навколо осі 6 від привода 7 У режимі газо-рідиного двигуна, привод 7 подає обертаючий рух навколо осі 6 встановленої на втулкіступиці 2 гвинта 3 циліндричним лопатям 1, містящимся у рухомому газовому або рідинному середовищі, на яких згідно эфекта Магнуса утворюється підйомна сила яка змушує обертатися гвинт З на валу 4 - таким чином відбувається перетворювання енергії рухомої рідини або газу у механічну працю У режимі газо-рідиного рушія, обертаючій рух подається через привод 7 циліндричним лопатям навколо осі 6 і валу 4 на якому встановленими гвинт 3 який міститься у нерухомому газовому або рідиному середовищі, при цьому на циліндричних ю о о ю 50015 лопатях і згідно эффекта Магнуса утворюється підйомна сила яка утворює тягу гвинта 3 - таким чином відбувається перетворювання енергії обертаючого момента вала 4 у працю по переміщенню рідини або газу На фіг 5 і фіг 6 показані циліндричні лопаті 1 у яких діаметр 5 по усій осі 6 є величина змінна і є фунція від кутової швидкості обертання гвинта 3 і опору середовища газа або рідини що дозволяє одержувати циліндричні лопаті з заданими характеристиками Циліндричні лопаті знайдуть застосування у літако-вертольотобудувані, судобудувані, енергетиці і інших галузях техніки значно збільшив КПД установок у яких будуть застосовані при цьому ротор Флетнера розширить область застосування у новій якості Джерела інформації 1 Ю С Кречков, И Е Перестюк/'Крылья океана" -Ленинград, Судостроение, 1983 год 2 Г П Свищев "Авиация" - Москва, Большая Российская энциклопедия, 1994 год З В И Меркулов "Популярная гидродинамика" - Киев, Техника, 1976 год 4 Ф М Кацман "Теория и устройство судов" Ленинград, Судостроение, 1991 год 5 Д деРензе, "Ветро-энергетика" - Москва, Энергоатомиздат, 1982 год 50015 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
