Аераційний пристрій

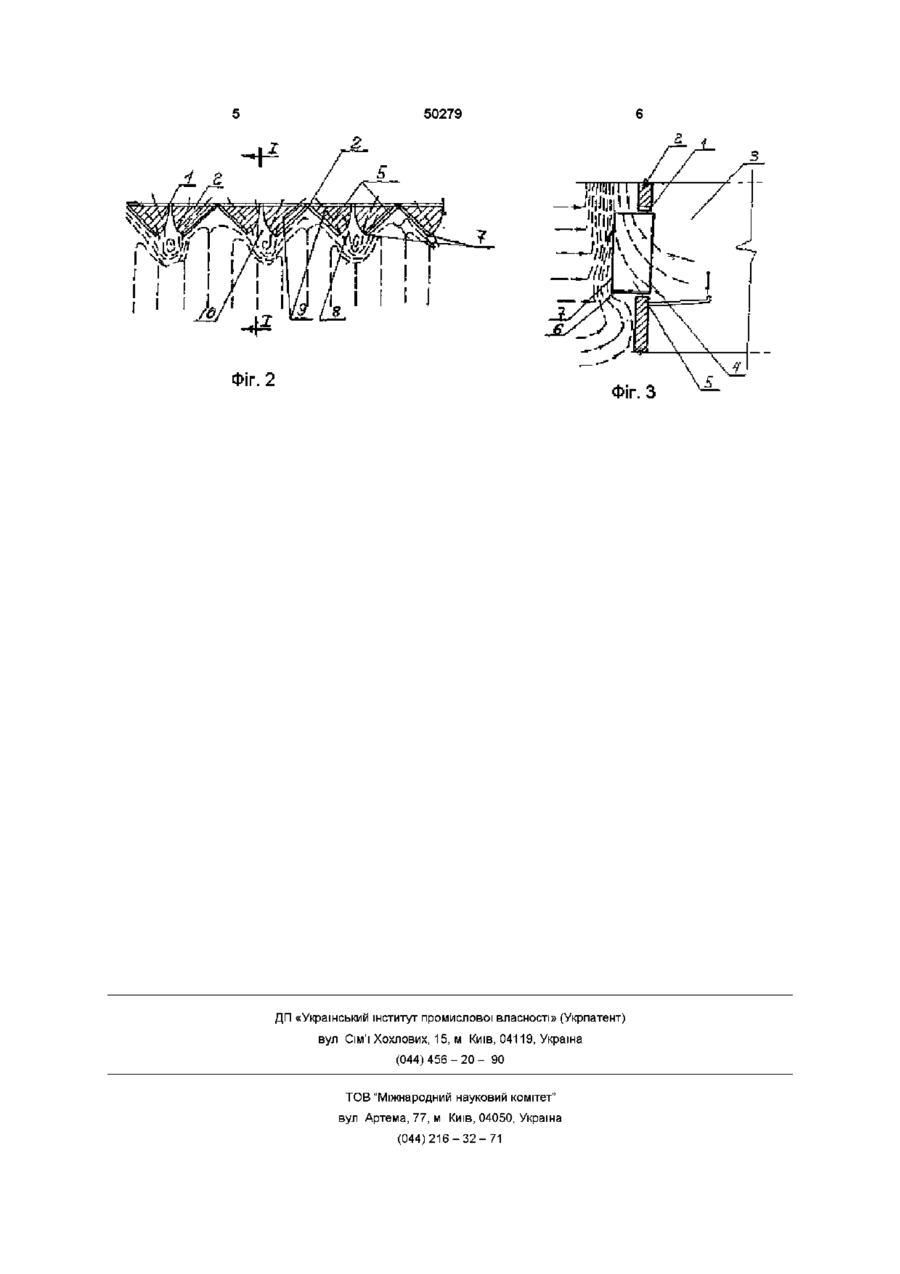

Аераційний пристрій, що містить встановлену в прорізі зовнішньої стіни приміщення витяжну панель, розміщені в ній розташовані під кутом одна ВІДПОВІДНО іншої поворотні вертикальні спарені стулки, що мають звернені назустріч вітровому потоку нижні горизонтальні і вертикальні крайки, вертикальні крайки розташовані з утворенням між собою ряду вертикальних випускних щілин, який відрізняється тим, що пристрій обладнаний горизонтальними відбивними щитами, прикріпленими до нижніх горизонтальних крайок стулок і розташованими між ними з утворенням між собою з боку вертикальних випускних щілин горизонтальних зазорів Винахід відноситься до області вентиляції і може бути використаний у витяжній системі вентиляції безліхтарних будинків Відомий пристрій для аерації безліхтарних промислових будинків, що містить консольний щит, розташований у ЗОВНІШНІХ огорожах будинків нижче витяжних прорізів [1] Недоліком відомого є те, що для створення розрідження вище щита, що забезпечує незадуваємість витяжних прорізів, консольний щит розташовується тільки на визначеній висоті і має значний виліт, що робить більш важкою всю конструкцію будинку При непрацюючих витяжних прорізах зберігається вітрове і снігове навантаження на консольний щит і, отже, на огородження будинку Найбільш близьким рішенням по технічній сутності і результату, що досягається є вентиляційний пристрій для вертикальних витяжних прорізів, що містить вертикальні стулки, обладнані механізмом повороту, розташовані попарно на одній осі повороту під кутом одна ВІДПОВІДНО другої, і кожна пара стулок повернута назустріч вітровому потоку, а механізм повороту стулок розташований на осі кожної пари Стулки мають нижні горизонтальні і вертикальні крайки, другі розташовані з утворенням між собою ряду вертикальних випускних щілин[2] Недоліком є те, що в таких конструкціях для захисту від задування використовується енергія тільки горизонтальних потоків повітря, а для збільшення пропускної здатності аераційної панелі по повітрю, що видаляється, не використовується енергія висхідних уздовж ЗОВНІШНІХ огороджень вертикальних потоків повітря Задачею винаходу є створити таку конструкцію, що дозволила б підвищити надійність роботи Поставлена задача досягається тим, що у відомому пристрої, який містить в собі встановлену в прорізі зовнішньої стіни приміщення витяжну панель, розміщені в ній розташовані під кутом одна ВІДПОВІДНО другої поворотні вертикальні спарені стулки, що мають звернені назустріч вітровому потоку нижні горизонтальні і вертикальні крайки, причому, вертикальні крайки розміщені з утворенням між собою ряду вертикальних випускних щілин, згідно винаходу, пристрій обладнаний горизонтальними відбивними щитами, прикріпленими до нижніх горизонтальних крайок стулок і розташованими між ними з утворенням між собою з боку вертикальних випускних щілин горизонтальних зазорів Обладнання зазорів горизонтальними відбивними щитами, прикріпленими до нижніх горизонтальних крайок стулок і розташованими між ними з утворенням між собою з боку вертикальних випускних щілин горизонтальних зазорів, дозволяє підсилити ежекцію повітря з приміщення і запобігти перекидання зворотних потоків забрудненого повітря в приміщення, що підвищує надійність роботи нової конструкції На фіг 1 зображений загальний вид аераційного пристрою, на фіг 2 - вид пристрою в плані зі схемою руху потоків повітря, на фіг 3 - розріз А-А фіг 2 Аераційний пристрій містить встановлену в о> о ю 50279 прорізі 1 зовнішньої стіни 2 приміщення 3 витяжну панель 4, розміщені в ній розташовані під кутом друг щодо друга поворотні вертикальні спарені стулки 5, що мають звернені назустріч вітровому потоку нижні горизонтальні і вертикальні крайки 6 і 7, вертикальні крайки розташовані з утворенням між собою ряду вертикальних випускних щілин 8, пристрій постачений горизонтальними відбивними щитами 9, прикріплені до нижніх горизонтальних крайок 6 стулок 5 і розташованими між ними з утворенням між собою з боку вертикальних випускних щілин 8 горизонтальних зазорів 10 Пристрій працює в такий спосіб При набіганні вітрового потоку на спарені стулки 5 у їхніх кутах а кожної пари утвориться область підвищеного тиску Вітровий потік, стікаючи з вертикальних крайок 7 стулок 5, ежектує внутрішнє повітря приміщення 3, що через випускні вертикальні щілини 8 віддаляється назовні При цьому стікаючий із крайок 7 повітряний потік розбиває потік зовнішнього повітря, що набігає, і відштовхує його і разом з ним піднімається нагору Одночасно з цим зовнішнє повітря настилаючись на стіну 2 з навітряної сторони обгинає горизонтальні відбивні щити 9, відхиляється від свого вертикального положення, створюючи в горизонтальних зазорах 10, між горизонтальними відбивними щитами 9, додаткове розрідження Виникаючі в приміщенні зворотні потоки забрудненого повітря спрямовуються з приміщення З через проріз 2 назовні Застосування даної конструкції знижує задуваємість витяжних прорізів і збільшує їхню пропускну здатність Отже, для видалення визначеного обсягу повітря металоємність конструкції зменшується, а зворотні потоки забрудненого повітря в приміщенні ліквідуються Фіг. 1 50279 Фіг. 2 Фіг. З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
