Зубний титановий імплантат “леримпл” з пористим шаром та спеціальною базовою різьбою

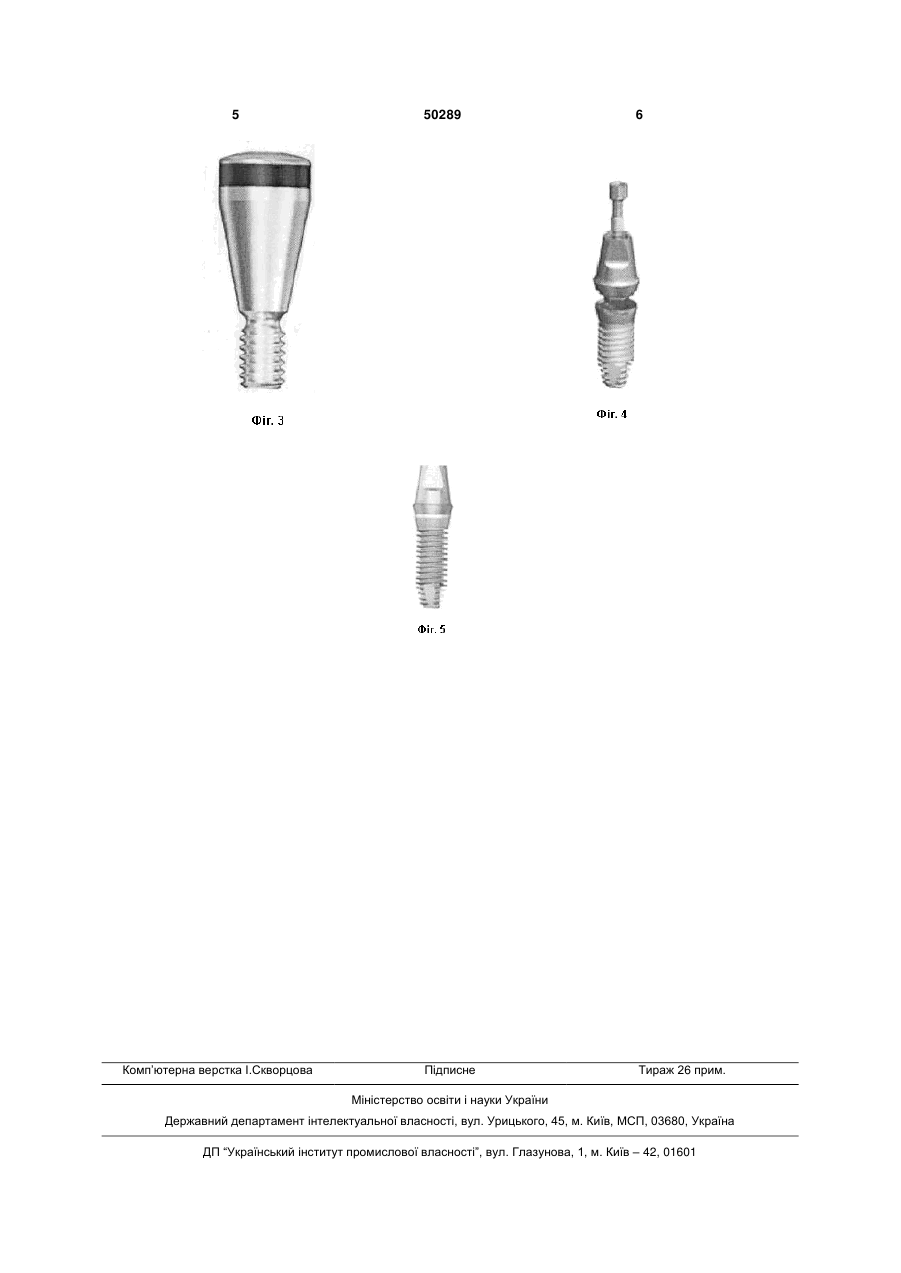

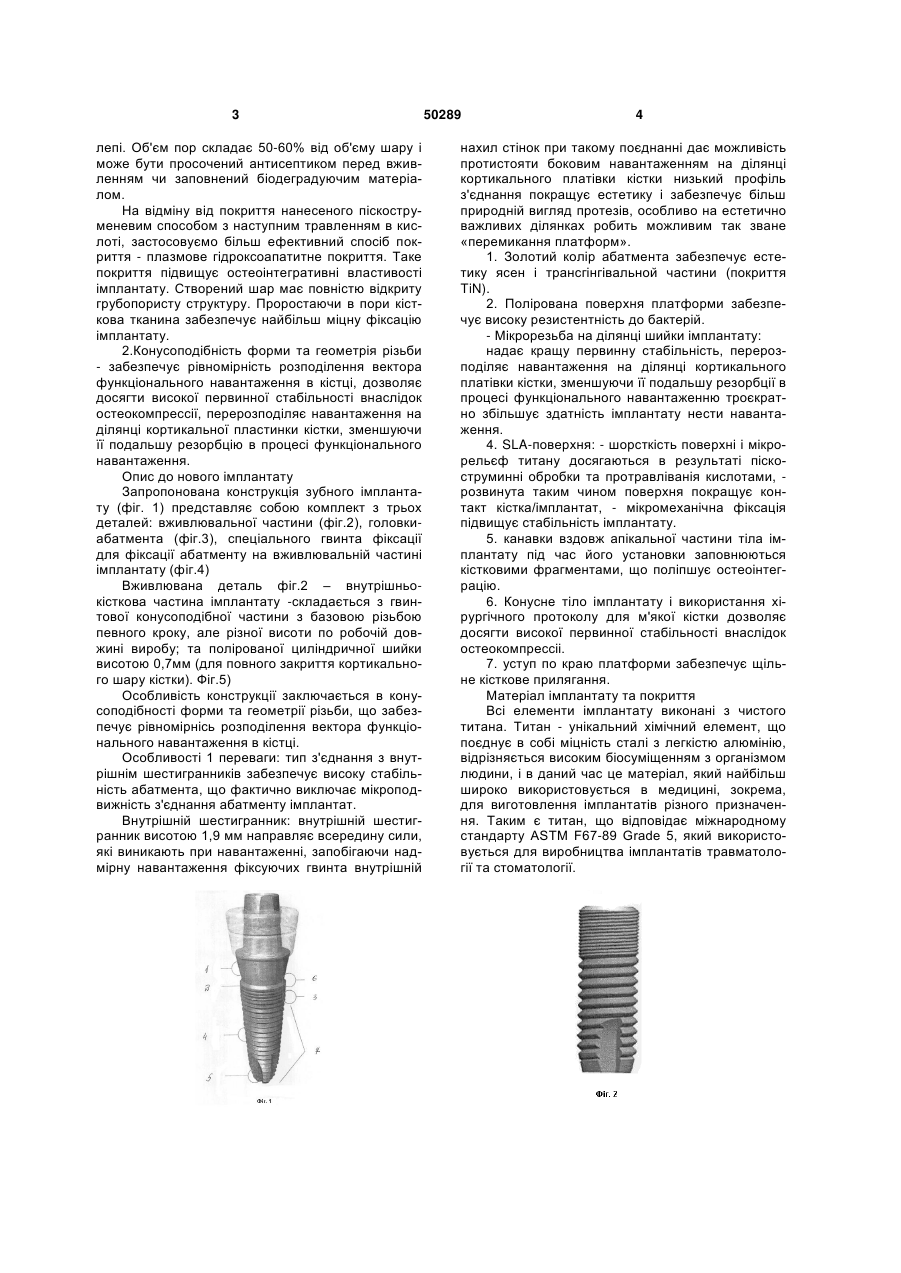

Зубний титановий імплантат з пористим шаром та спеціальною базовою різьбою, що склада 3 лепі. Об'єм пор складає 50-60% від об'єму шару і може бути просочений антисептиком перед вживленням чи заповнений біодеградуючим матеріалом. На відміну від покриття нанесеного піскоструменевим способом з наступним травленням в кислоті, застосовуємо більш ефективний спосіб покриття - плазмове гідроксоапатитне покриття. Таке покриття підвищує остеоінтегративні властивості імплантату. Створений шар має повністю відкриту грубопористу структуру. Проростаючи в пори кісткова тканина забезпечує найбільш міцну фіксацію імплантату. 2.Конусоподібність форми та геометрія різьби - забезпечує рівномірність розподілення вектора функціонального навантаження в кістці, дозволяє досягти високої первинної стабільності внаслідок остеокомпрессії, перерозподіляє навантаження на ділянці кортикальної пластинки кістки, зменшуючи її подальшу резорбцію в процесі функціонального навантаження. Опис до нового імплантату Запропонована конструкція зубного імплантату (фіг. 1) представляє собою комплект з трьох деталей: вживлювальної частини (фіг.2), головкиабатмента (фіг.3), спеціального гвинта фіксації для фіксації абатменту на вживлювальній частині імплантату (фіг.4) Вживлювана деталь фіг.2 – внутрішньокісткова частина імплантату -складається з гвинтової конусоподібної частини з базовою різьбою певного кроку, але різної висоти по робочій довжині виробу; та полірованої циліндричної шийки висотою 0,7мм (для повного закриття кортикального шару кістки). Фіг.5) Особливість конструкції заключається в конусоподібності форми та геометрії різьби, що забезпечує рівномірнісь розподілення вектора функціонального навантаження в кістці. Особливості 1 переваги: тип з'єднання з внутрішнім шестигранників забезпечує високу стабільність абатмента, що фактично виключає мікроподвижність з'єднання абатменту імплантат. Внутрішній шестигранник: внутрішній шестигранник висотою 1,9 мм направляє всередину сили, які виникають при навантаженні, запобігаючи надмірну навантаження фіксуючих гвинта внутрішній 50289 4 нахил стінок при такому поєднанні дає можливість протистояти боковим навантаженням на ділянці кортикального платівки кістки низький профіль з'єднання покращує естетику і забезпечує більш природній вигляд протезів, особливо на естетично важливих ділянках робить можливим так зване «перемикання платформ». 1. Золотий колір абатмента забезпечує естетику ясен і трансгінгівальной частини (покриття TiN). 2. Полірована поверхня платформи забезпечує високу резистентність до бактерій. - Мікрорезьба на ділянці шийки імплантату: надає кращу первинну стабільність, перерозподіляє навантаження на ділянці кортикального платівки кістки, зменшуючи її подальшу резорбції в процесі функціонального навантаженню троєкратно збільшує здатність імплантату нести навантаження. 4. SLA-поверхня: - шорсткість поверхні і мікрорельєф титану досягаються в результаті піскоструминні обробки та протравліванія кислотами, розвинута таким чином поверхня покращує контакт кістка/імплантат, - мікромеханічна фіксація підвищує стабільність імплантату. 5. канавки вздовж апікальної частини тіла імплантату під час його установки заповнюються кістковими фрагментами, що поліпшує остеоінтеграцію. 6. Конусне тіло імплантату і використання хірургічного протоколу для м'якої кістки дозволяє досягти високої первинної стабільності внаслідок остеокомпрессіі. 7. уступ по краю платформи забезпечує щільне кісткове прилягання. Матеріал імплантату та покриття Всі елементи імплантату виконані з чистого титана. Титан - унікальний хімічний елемент, що поєднує в собі міцність сталі з легкістю алюмінію, відрізняється високим біосуміщенням з організмом людини, і в даний час це матеріал, який найбільш широко використовується в медицині, зокрема, для виготовлення імплантатів різного призначення. Таким є титан, що відповідає міжнародному стандарту ASTM F67-89 Grade 5, який використовується для виробництва імплантатів травматології та стоматології. 5 Комп’ютерна верстка І.Скворцова 50289 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
