Картоплесаджалка

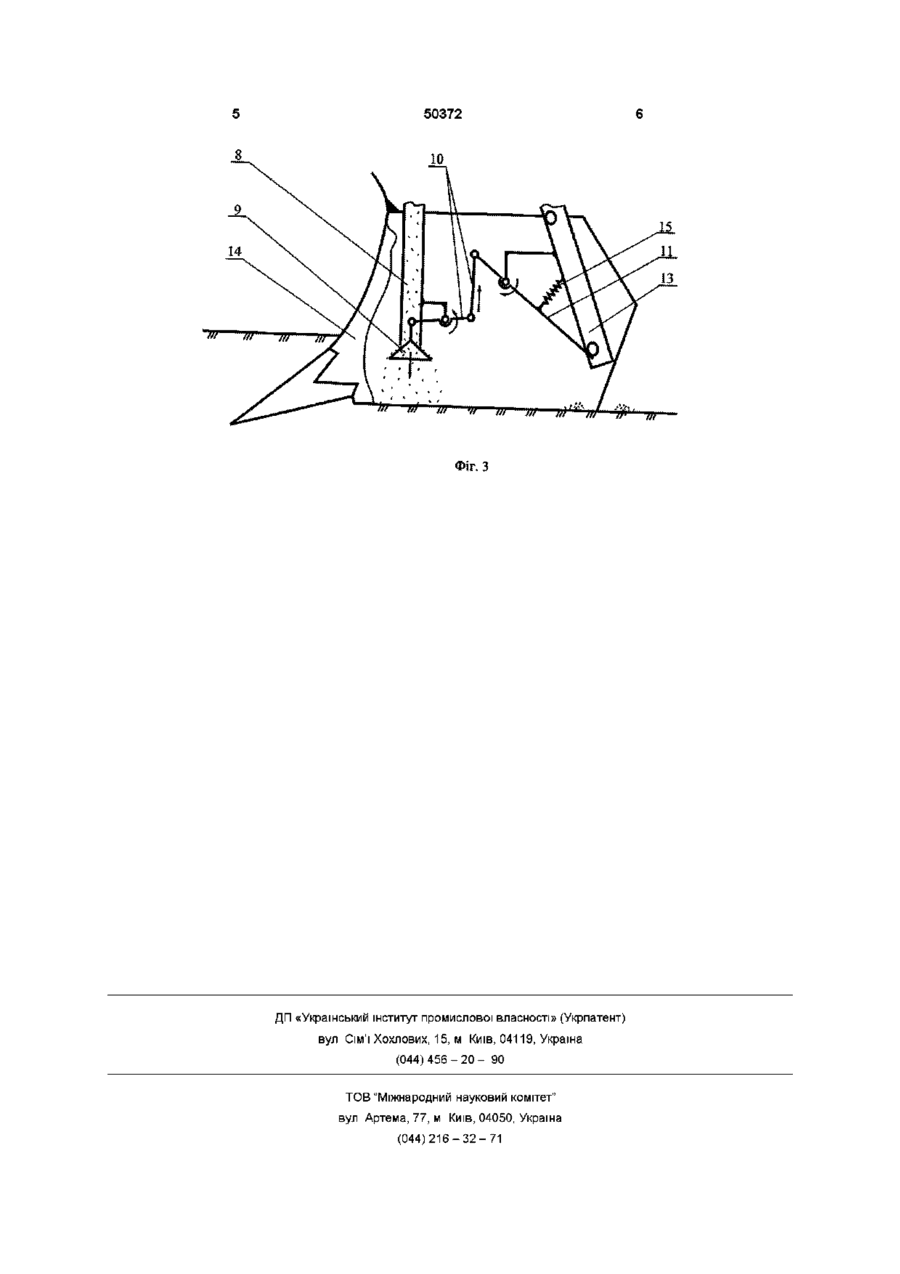

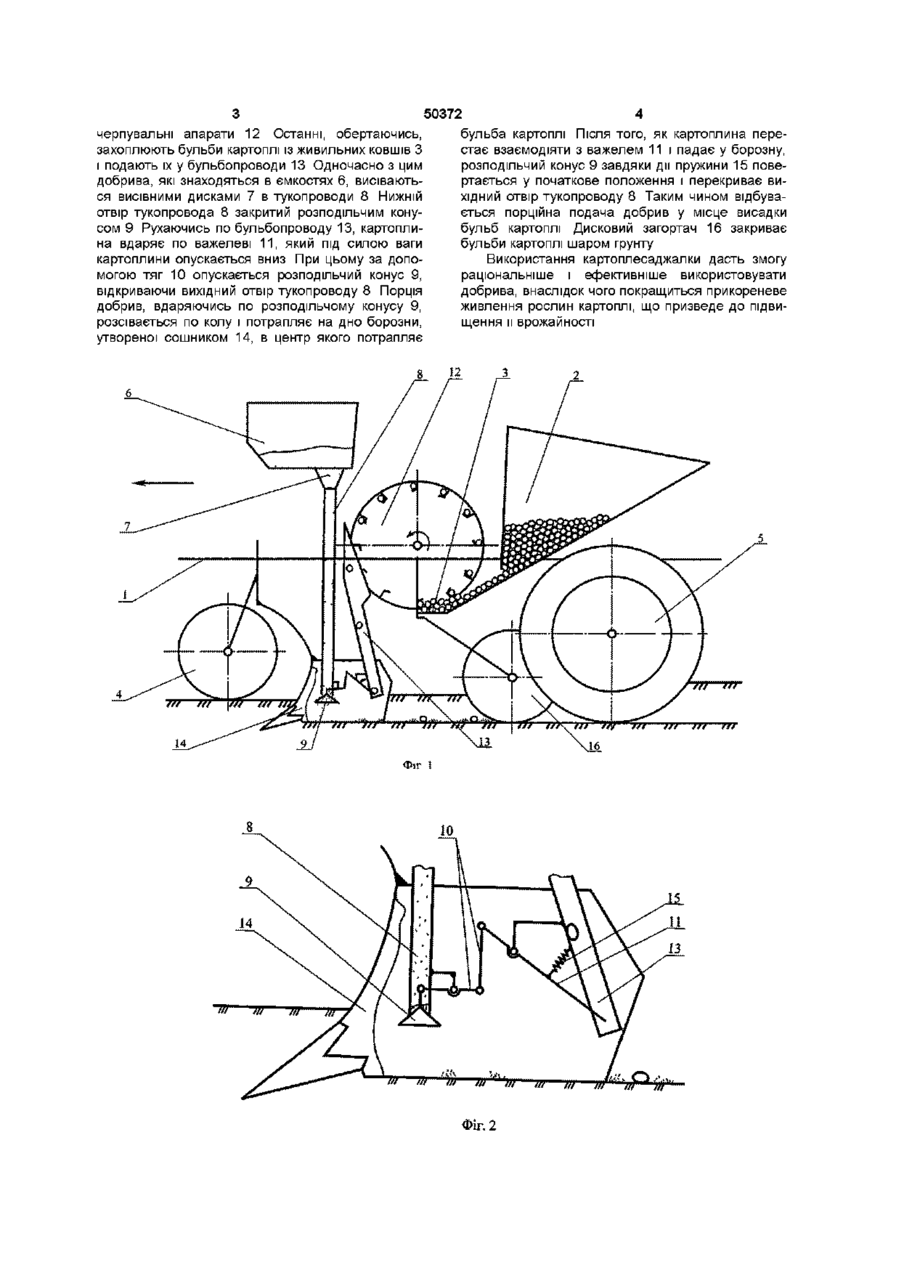

Картоплесаджалка, що містить встановлену на опорні колеса раму, на якій змонтований бункер з живильними ковшами для бульб картоплі, ємності для добрив, вичерпувальні апарати, тукопроводи, бульбопроводи, сошники, яка відрізняється тим, що під вихідними отворами тукопроводів встановлено розподільчі конуси, які кінематично зв'язані тягами з важелями, при цьому важелі підпружинені відносно бульбопроводів Винахід відноситься до області сільськогосподарського машинобудування і може бути застосований для посадки картоплі Відома картоплесаджалка, яка містить раму, на якій змонтовані бункер з живильними ковшами для бульб картоплі, ємкості для добрив, вичерпувальні та туковисівні апарати, тукопроводи, сошники та дискові загортачі (див Козаченко Б О , Кононученко В В Механізація виробництва картоплі Довідник - К Урожай, 1991 -С 60-64) Суттєвим недоліком таких картоплесаджалок є подача добрив під час посадки картоплі в борозну суцільною стрічкою, що веде до їх перевитрати Найбільш близькою за технічною суттю до запропонованої є картоплесаджалка (див А С СССР № 974954, кл А 01 С 9/04, 1982р), яка містить встановлену на опорні колеса раму, на якій змонтовані бункер з живильними ковшами для бульб картоплі, ємкості для добрив, вичерпувальні апарати, тукопроводи, бульбопроводи і сошники Недоліком такої картоплесаджалки є те, що порція добрив, яка вноситься у борозну, розтягується у тукопроводі внаслідок поступального руху машини і висівається не лише у місце висадки бульб картоплі, але і розсівається вздовж борозни, що призводить до непродуктивної витрати тієї частини добрив, які потрапляють поза місцем висадки бульб картоплі Це приводить до недостатньо ефективного використання добрив і, ВІДПОВІДНО, спричиняє погіршення прикореневого живлення рослин картоплі В основу винаходу поставлено завдання в картоплесаджалці шляхом зміни и конструкції отримати новий технічний результат, що полягає у забезпеченні порційної подачі добрив в місце ви садки бульб, яка покращить прикореневе живлення рослин картоплі і дасть змогу раціональніше і ефективніше використовувати добрива, внаслідок чого підвищиться врожайність картоплі Поставлене завдання вирішується наступним чином в картоплесаджалці, яка складається з встановленої на опорні колеса рами, на якій змонтовані бункер з живильними ковшами для бульб картоплі, ємкості для добрив, вичерпувальні апарати, тукопроводи, бульбопроводи, сошники, під вихідними отворами тукопроводів встановлено розподільчі конуси, які кінематично зв'язані тягами з важелями, при цьому важелі підпружинені відносно бульбопроводів На приведених кресленнях зображено на фіг 1 - картоплесаджалка, вид збоку, на фіг 2 пристрій для порційного внесення добрив із закритим вихідним отвором тукопроводу, на фіг 3 - пристрій для порційного внесення добрив із відкритим вихідним отвором тукопроводу Картоплесаджалка складається із рами 1, на якій змонтовані бункер 2 із живильними ковшами З для бульб картоплі, опорні 4 і ходові 5 колеса, ємкості для добрив 6, ВИСІВНІ диски 7 і тукопроводи 8, під вихідними отворами яких встановлені розподільчі конуси 9, які кінематично зв'язані за допомогою тяг 10 з важелями 11 Під вичерпувальними апаратами 12 встановлені бульбопроводи 13, по яких бульби потрапляють в борозни, утворені сошниками 14 Важелі 11 підпружинені відносно бульбопроводів 13 пружинами 15 За бульбопроводами 13 розміщені дискові загортачі 16 Картоплесаджалка працює наступним чином При русі картоплесаджалки крутний момент від карданної передачі трактора передається на ви со о Ю 50372 черпувальні апарати 12 Останні, обертаючись, захоплюють бульби картоплі із живильних ковшів З і подають їх у бульбопроводи 13 Одночасно з цим добрива, які знаходяться в ємкостях 6, висіваються висівними дисками 7 в тукопроводи 8 Нижній отвір тукопровода 8 закритий розподільчим конусом 9 Рухаючись по бульбопроводу 13, картоплина вдаряє по важелеві 11, який під силою ваги картоплини опускається вниз При цьому за допомогою тяг 10 опускається розподільчий конус 9, відкриваючи вихідний отвір тукопроводу 8 Порція добрив, вдаряючись по розподільчому конусу 9, розсівається по колу і потрапляє на дно борозни, утвореної сошником 14, в центр якого потрапляє бульба картоплі Після того, як картоплина перестає взаємодіяти з важелем 11 і падає у борозну, розподільчий конус 9 завдяки дії пружини 15 повертається у початкове положення і перекриває вихідний отвір тукопроводу 8 Таким чином відбувається порційна подача добрив у місце висадки бульб картоплі Дисковий загортач 16 закриває бульби картоплі шаром грунту Використання картоплесаджалки дасть змогу раціональніше і ефективніше використовувати добрива, внаслідок чого покращиться прикореневе живлення рослин картоплі, що призведе до підвищення м врожайності ФіГ 1 15 Фіг. 2 50372 Фіг. З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
