Пробка з пристосуванням для її розкупорювання

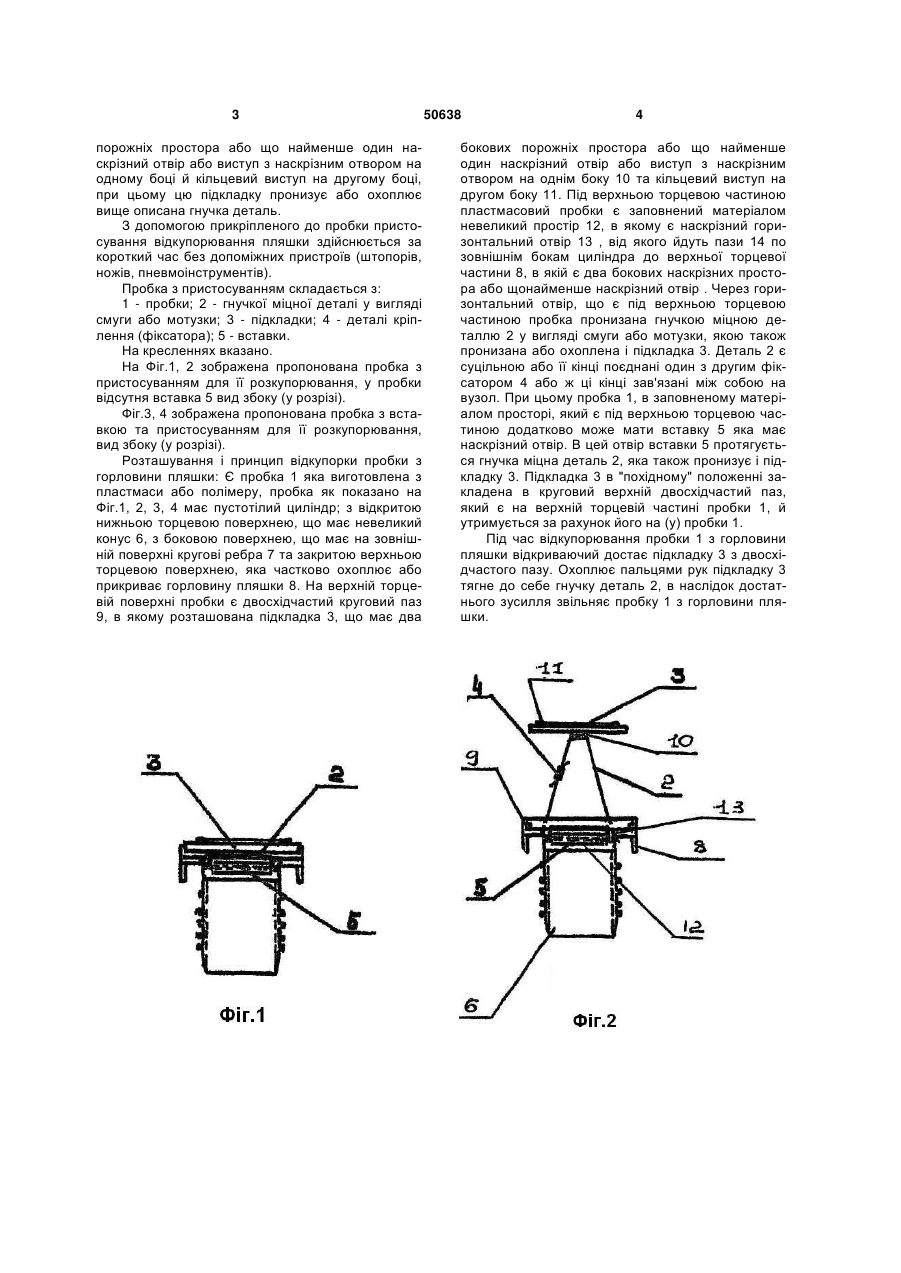

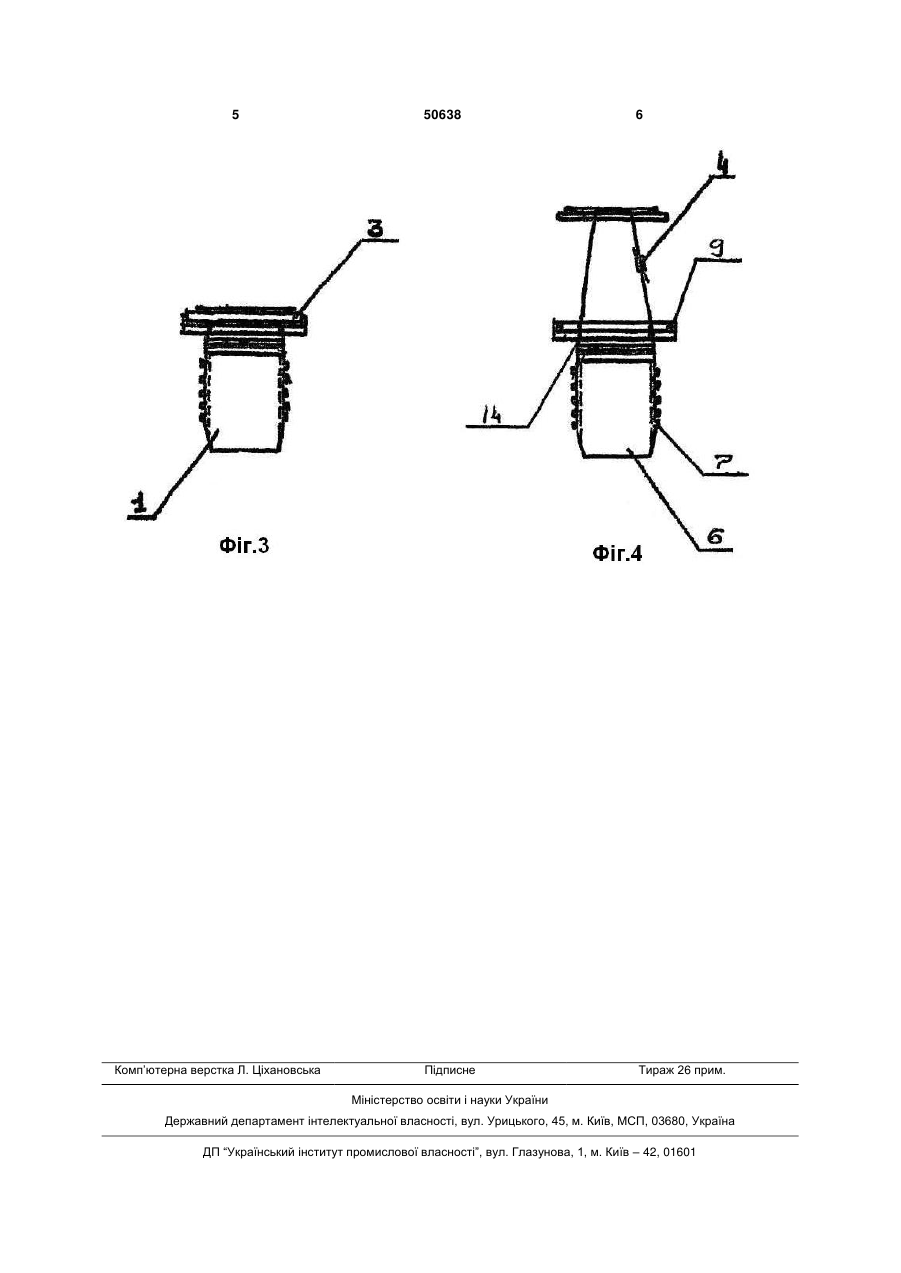

1. Пробка з пристосуванням для розкупорювання, що має два циліндри з загальним внутрішнім днищем, який оснащений конічною насадкою, внутрішня поверхня якої виконана гофрованою, яка відрізняється тим, що має пустотілий циліндр з відкритою нижньою торцевою поверхнею, що має невеликий конус, бокова зовнішня поверхня якого має кругові ребра, а закрита верхня торцева поверхня частково охоплює або прикриває горловину пляшки, на верхній закритій торцевій поверхні є кругові пази, під верхньою торцевою поверхнею є заповнений матеріалом простір із наскрізним горизонтальним отвором, від якого йдуть пази по зовнішньому боку циліндра до верх 3 порожніх простора або що найменше один наскрізний отвір або виступ з наскрізним отвором на одному боці й кільцевий виступ на другому боці, при цьому цю підкладку пронизує або охоплює вище описана гнучка деталь. З допомогою прикріпленого до пробки пристосування відкупорювання пляшки здійснюється за короткий час без допоміжних пристроїв (штопорів, ножів, пневмоінструментів). Пробка з пристосуванням складається з: 1 - пробки; 2 - гнучкої міцної деталі у вигляді смуги або мотузки; 3 - підкладки; 4 - деталі кріплення (фіксатора); 5 - вставки. На кресленнях вказано. На Фіг.1, 2 зображена пропонована пробка з пристосуванням для її розкупорювання, у пробки відсутня вставка 5 вид збоку (у розрізі). Фіг.3, 4 зображена пропонована пробка з вставкою та пристосуванням для її розкупорювання, вид збоку (у розрізі). Розташування і принцип відкупорки пробки з горловини пляшки: Є пробка 1 яка виготовлена з пластмаси або полімеру, пробка як показано на Фіг.1, 2, 3, 4 має пустотілий циліндр; з відкритою нижньою торцевою поверхнею, що має невеликий конус 6, з боковою поверхнею, що має на зовнішній поверхні кругові ребра 7 та закритою верхньою торцевою поверхнею, яка частково охоплює або прикриває горловину пляшки 8. На верхній торцевій поверхні пробки є двосхідчастий круговий паз 9, в якому розташована підкладка 3, що має два 50638 4 бокових порожніх простора або що найменше один наскрізний отвір або виступ з наскрізним отвором на однім боку 10 та кільцевий виступ на другом боку 11. Під верхньою торцевою частиною пластмасовий пробки є заповнений матеріалом невеликий простір 12, в якому є наскрізний горизонтальний отвір 13 , від якого йдуть пази 14 по зовнішнім бокам циліндра до верхньої торцевої частини 8, в якій є два бокових наскрізних простора або щонайменше наскрізний отвір . Через горизонтальний отвір, що є під верхньою торцевою частиною пробка пронизана гнучкою міцною деталлю 2 у вигляді смуги або мотузки, якою також пронизана або охоплена і підкладка 3. Деталь 2 є суцільною або її кінці поєднані один з другим фіксатором 4 або ж ці кінці зав'язані між собою на вузол. При цьому пробка 1, в заповненому матеріалом просторі, який є під верхньою торцевою частиною додатково може мати вставку 5 яка має наскрізний отвір. В цей отвір вставки 5 протягується гнучка міцна деталь 2, яка також пронизує і підкладку 3. Підкладка 3 в "похідному" положенні закладена в круговий верхній двосхідчастий паз, який є на верхній торцевій частині пробки 1, й утримується за рахунок його на (у) пробки 1. Під час відкупорювання пробки 1 з горловини пляшки відкриваючий достає підкладку 3 з двосхідчастого пазу. Охоплює пальцями рук підкладку 3 тягне до себе гнучку деталь 2, в наслідок достатнього зусилля звільняє пробку 1 з горловини пляшки. 5 Комп’ютерна верстка Л. Ціхановська 50638 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
