Спосіб виготовлення гвинтових заготовок з листового прокату
Номер патенту: 50637
Опубліковано: 25.06.2010
Автори: Васильків Василь Васильович, Радик Дмитро Леонидович, Босюк Павло Володимирович
Формула / Реферат
Спосіб виготовлення гвинтових заготовок з листового прокату, при якому здійснюють вирізування із листового прокату плоских заготовок у вигляді багатовиткової плоскої спіралі з наступним формуванням гвинтової спіралі і калібруванням її на крок, який відрізняється тим, що формування гвинтової спіралі здійснюють шляхом навивання на ребро на оправу з багатовиткової стрічкової спіралі.
Текст

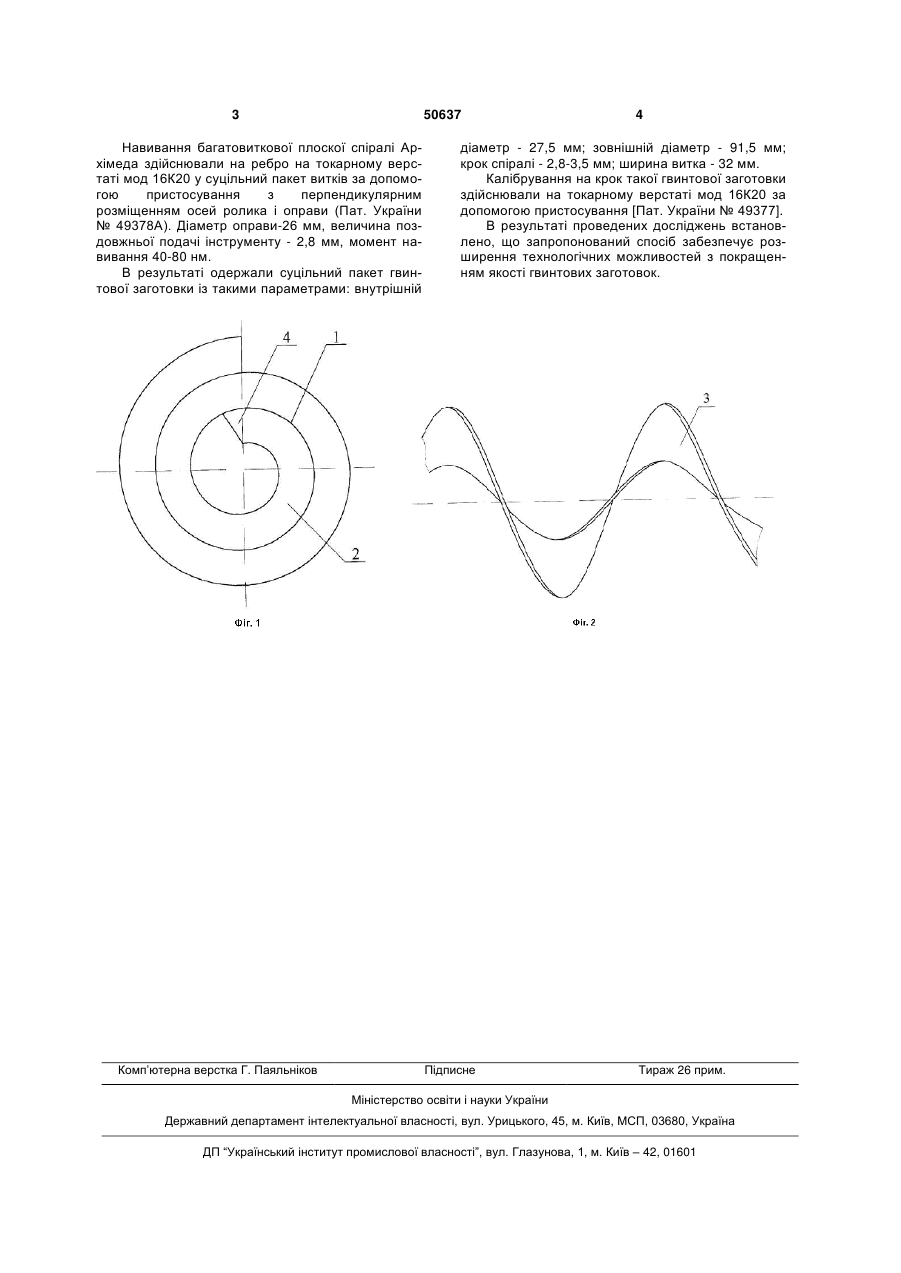

Спосіб виготовлення гвинтових заготовок з листового прокату, при якому здійснюють вирізування із листового прокату плоских заготовок у вигляді багатовиткової плоскої спіралі з наступним формуванням гвинтової спіралі і калібруванням її на крок, який відрізняється тим, що формування гвинтової спіралі здійснюють шляхом навивання на ребро на оправу з багатовиткової стрічкової спіралі. (19) (21) a200912216 (22) 27.11.2009 (24) 25.06.2010 (46) 25.06.2010, Бюл.№ 12, 2010 р. (72) ВАСИЛЬКІВ ВАСИЛЬ ВАСИЛЬОВИЧ, РАДИК ДМИТРО ЛЕОНІДОВИЧ, БОСЮК ПАВЛО ВОЛОДИМИРОВИЧ (73) ТЕРНОПІЛЬСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ ІМЕНІ ІВАНА ПУЛЮЯ 3 50637 Навивання багатовиткової плоскої спіралі Архімеда здійснювали на ребро на токарному верстаті мод 16К20 у суцільний пакет витків за допомогою пристосування з перпендикулярним розміщенням осей ролика і оправи (Пат. України № 49378А). Діаметр оправи-26 мм, величина поздовжньої подачі інструменту - 2,8 мм, момент навивання 40-80 нм. В результаті одержали суцільний пакет гвинтової заготовки із такими параметрами: внутрішній Комп’ютерна верстка Г. Паяльніков 4 діаметр - 27,5 мм; зовнішній діаметр - 91,5 мм; крок спіралі - 2,8-3,5 мм; ширина витка - 32 мм. Калібрування на крок такої гвинтової заготовки здійснювали на токарному верстаті мод 16К20 за допомогою пристосування [Пат. України № 49377]. В результаті проведених досліджень встановлено, що запропонований спосіб забезпечує розширення технологічних можливостей з покращенням якості гвинтових заготовок. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
