Спосіб визначення місць витоку газу в міжколонний простір свердловини

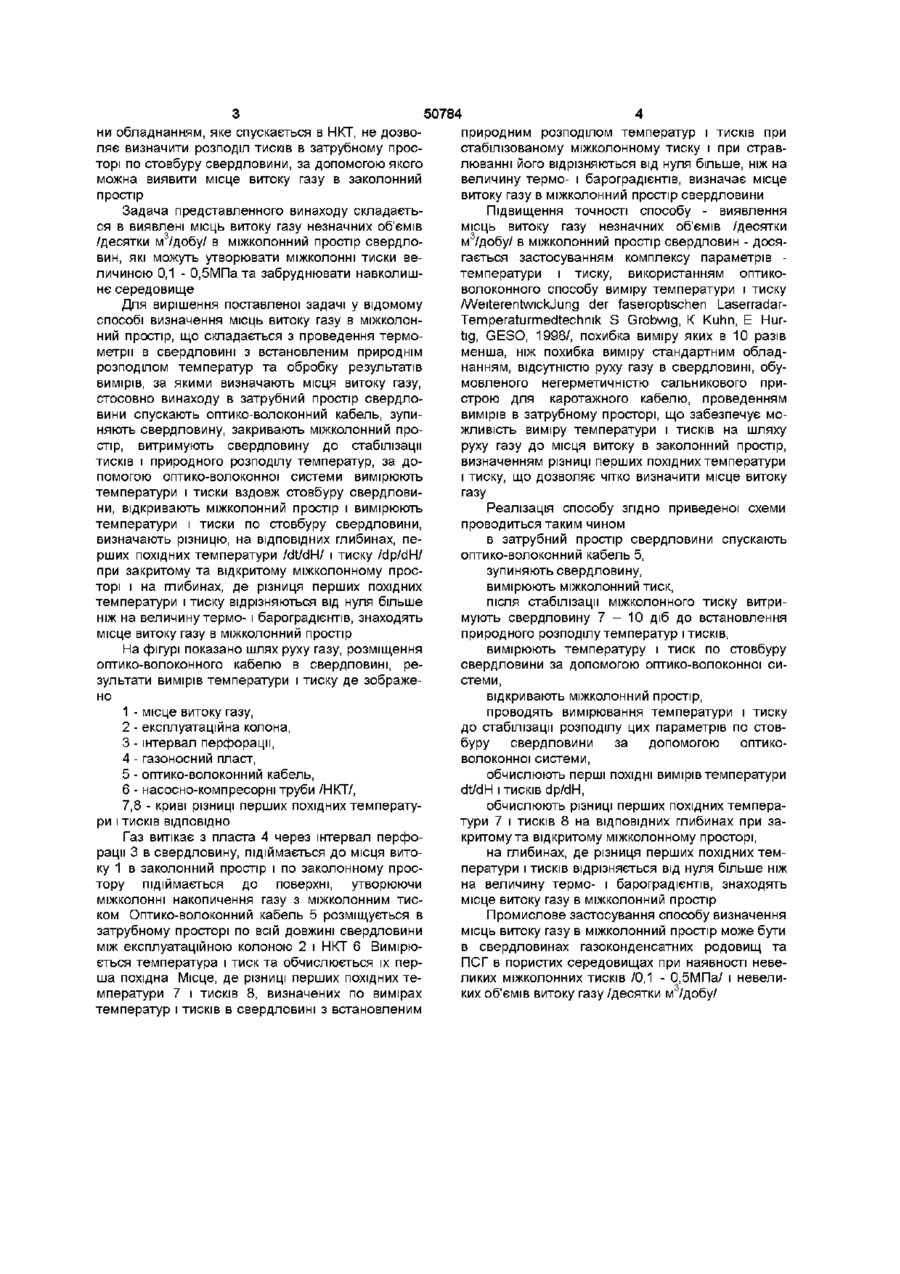

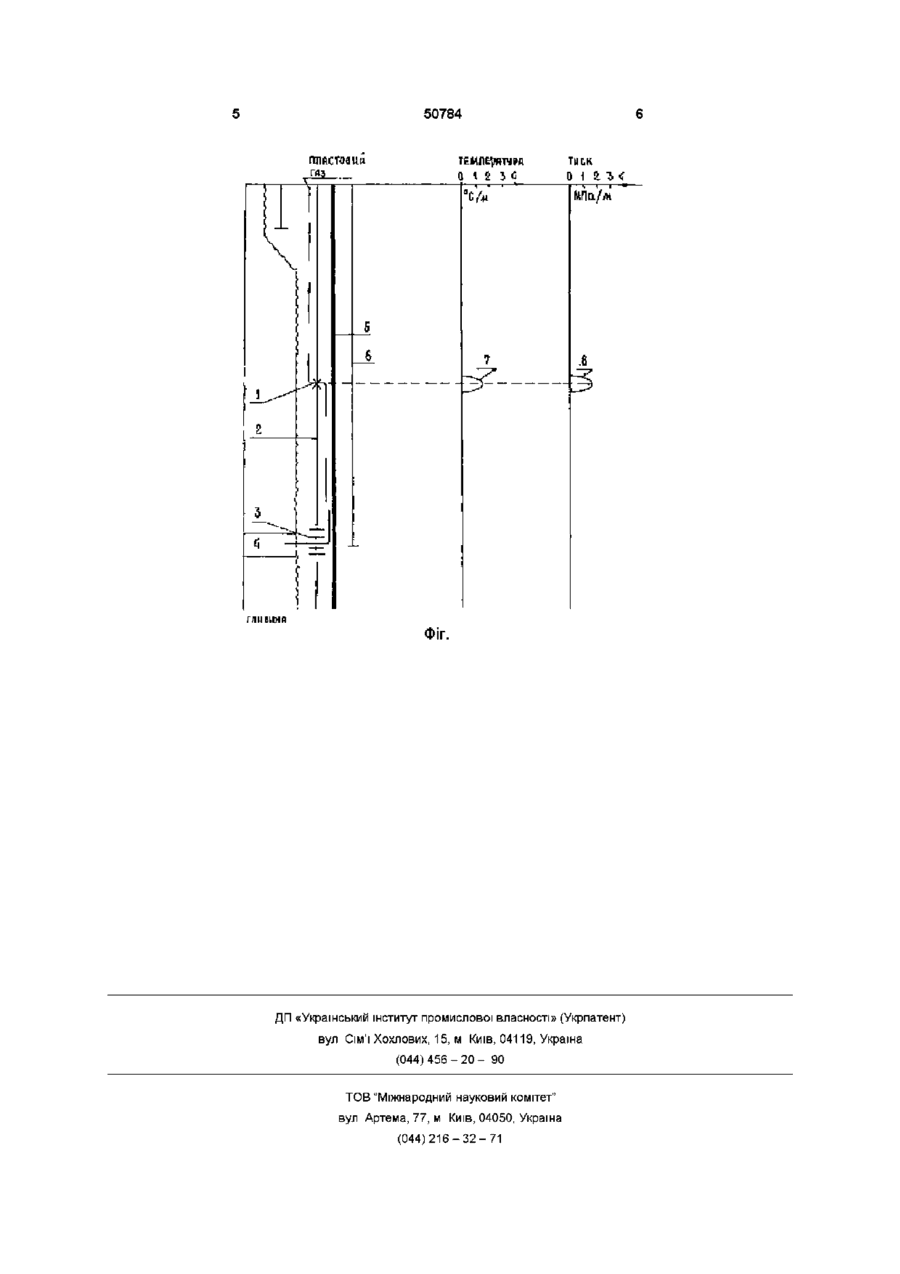

Спосіб визначення місць витоку газу в міжколонний простір свердловини, що складається з вимірів температури і тиску уздовж стовбура свер дловини з встановленим природним розподілом температури і тиску та обробкою результатів вимірів, за якими визначають місце витоку газу, який відрізняється тим, що в затрубний простір свердловини спускають оптико-волоконний кабель, зупиняють свердловину, закривають міжколонний простір, витримують свердловину до стабілізації тисків і природного розподілу температур, за допомогою оптико-волоконної системи вимірюють температури і тиски уздовж стовбура свердловини, відкривають міжколонний простір і вимірюють температури і тиски уздовж стовбура свердловини, визначають різниці на ВІДПОВІДНИХ глибинах перших похідних температури і тиску при закритому та відкритому міжколонному просторі і на глибинах, де різниці перших похідних температури і тиску відрізняються від нуля більше, ніж на величину термо- і бароградієнтів, знаходять місце витоку газу в міжколонний простір О Винахід відноситься до нафтогазовидобувної промисловості і може бути використаний при контролі за експлуатацією підземних сховищ газу ПСГ на розробкою газоконденсатних родовищ Відомий спосіб визначення місць перетоків та витоків газу термометрією, за допомогою якого можливо визначення наявності руху значних об'ємів газу в заколонному просторі свердловини, прийнятий нами за прототип /див Пантелеев ГФ , Кузин А М и др Методическое руководство "Комплекс геофизических и гидрохимических исследований, методика поиска и условия производства работ по определению утечек газа в скважинах ПХГ" Мингазпром, М , 1984,с 63 - 76/ Недоліком цього способу є низька чутливість, тобто його не можна застосувати при об'ємах витоку та перетоку газу менше 400м3/доб Відсутність ефективних способів виявлення місць витоків з малими дебітами призводить до відмови від ремонту свердловин /ліквідації перетоків/та, як слідство, забрудненню надр та навколишнього середовища, а також втратам товарного газу Відомий спосіб визначення місць витоків газу в міжколонний простір свердловин по термометрії при встановленому природному розподілі темпе ратур (стабілізованому та при стравлюванні міжколонного тиску), обробці результатів вимірів/див АсСРСР № 1745916АІ "Способ определения мест утечек газа в межколонное пространство" м кл Е21 В 47/10, 07 07 92/ Недоліками цього способу є те що виміри температури в свердловині виконуються термометром, який спускається на каротажному кабелі в насосно-компресорних трубах /НКТ/ з швидкістю 1000 - 1500м/годину, що не дозволяє одержати розподіл температур по стовбуру свердловини в короткий проміжок часу, при спуску термометра спостерігається виток газу через сальниковий пристрій, який є причиною руху газу від забою до устя по НКТ і "розмивання" температурного поля свердловини, тому можливість визначення місця витоку газу в міжколонний простір залежить від об'ємів витоку газу через сальниковий пристрій, точність реєстрації температури стандартним обладнанням складає 0 1 °С, що обумовлює можливість виявлення місць витоку газу в міжколонний простір об'ємами більше 200м /добу і міжколонним тиском більше 1 - 1,5МПа, вимірювання фізичних параметрів Свердлови 00 о ю 50784 ни обладнанням, яке спускається в НКГГ, не дозволяє визначити розподіл тисків в затрубному просторі по стовбуру свердловини, за допомогою якого можна виявити місце витоку газу в заколонний простір Задача представленного винаходу складається в виявлені місць витоку газу незначних об'ємів /десятки м3/добу/ в міжколоннии простір свердловин, які можуть утворювати МІЖКОЛОННІ тиски величиною 0,1 - 0,5МПа та забруднювати навколишнє середовище Для вирішення поставленої задачі у відомому способі визначення місць витоку газу в міжколоннии простір, що складається з проведення термометри в свердловині з встановленим природнім розподілом температур та обробку результатів вимірів, за якими визначають місця витоку газу, стосовно винаходу в затрубний простір свердловини спускають оптико-волоконний кабель, зупиняють свердловину, закривають міжколоннии простір, витримують свердловину до стабілізації тисків і природного розподілу температур, за допомогою оптико-волоконної системи вимірюють температури і тиски вздовж стовбуру свердловини, відкривають міжколоннии простір і вимірюють температури і тиски по стовбуру свердловини, визначають різницю, на ВІДПОВІДНИХ глибинах, перших похідних температури /dt/dH/ і тиску /dp/dH/ при закритому та відкритому міжколонному просторі і на глибинах, де різниця перших похідних температури і тиску відрізняються від нуля більше ніж на величину термо- і бароградієнтів, знаходять місце витоку газу в міжколоннии простір На фігурі показано шлях руху газу, розміщення оптико-волоконного кабелю в свердловині, результати вимірів температури і тиску де зображено 1 - місце витоку газу, 2 - експлуатаційна колона, 3 - інтервал перфорації, 4 - газоносний пласт, 5 - оптико-волоконний кабель, 6 - насосно-компресорні труби /НКГГ/, 7,8 - криві різниці перших похідних температури І ТИСКІВ ВІДПОВІДНО Газ витікає з пласта 4 через інтервал перфорації 3 в свердловину, підіймається до місця витоку 1 в заколонний простір і по заколонному простору підіймається до поверхні, утворюючи МІЖКОЛОННІ накопичення газу з міжколонним тиском Оптико-волоконний кабель 5 розміщується в затрубному просторі по всій довжині свердловини між експлуатаційною колоною 2 і НКТ 6 Вимірюється температура і тиск та обчислюється їх перша похідна Місце, де різниці перших похідних температури 7 і тисків 8, визначених по вимірах температур і тисків в свердловині з встановленим природним розподілом температур і тисків при стабілізованому міжколонному тиску і при стравлюванні його відрізняються від нуля більше, ніж на величину термо- і бароградієнтів, визначає місце витоку газу в міжколоннии простір свердловини Підвищення точності способу - виявлення місць витоку газу незначних об'ємів /десятки м3/добу/ в міжколоннии простір свердловин - досягається застосуванням комплексу параметрів температури і тиску, використанням оптиковолоконного способу виміру температури і тиску /WeiterentwickJung der faseroptischen LaserradarTemperaturmedtechmk S Grobwig, К Kuhn, E Hurtig, GESO, 1998/, похибка виміру яких в 10 разів менша, ніж похибка виміру стандартним обладнанням, відсутністю руху газу в свердловині, обумовленого негерметичністю сальникового пристрою для каротажного кабелю, проведенням вимірів в затрубному просторі, що забезпечує можливість виміру температури і тисків на шляху руху газу до місця витоку в заколонний простір, визначенням різниці перших похідних температури і тиску, що дозволяє чітко визначити місце витоку газу Реалізація способу згідно приведеної схеми проводиться таким чином в затрубний простір свердловини спускають оптико-волоконний кабель 5, зупиняють свердловину, вимірюють міжколоннии тиск, після стабілізації міжколонного тиску витримують свердловину 7 - 1 0 діб до встановлення природного розподілу температур і тисків, вимірюють температуру і тиск по стовбуру свердловини за допомогою оптико-волоконної системи, відкривають міжколоннии простір, проводять вимірювання температури і тиску до стабілізації розподілу цих параметрів по стовбуру свердловини за допомогою оптиковолоконної системи, обчислюють перші ПОХІДНІ вимірів температури dt/dH і тисків dp/dH, обчислюють різниці перших похідних температури 7 і тисків 8 на ВІДПОВІДНИХ глибинах при закритому та відкритому міжколонному просторі, на глибинах, де різниця перших похідних температури і тисків відрізняється від нуля більше ніж на величину термо- і бароградієнтів, знаходять місце витоку газу в міжколоннии простір Промислове застосування способу визначення місць витоку газу в міжколоннии простір може бути в свердловинах газоконденсатних родовищ та ПСГ в пористих середовищах при наявності невеликих міжколонних тисків /0,1 - 0,5МПа/ і невеликих об'ємів витоку газу /десятки м3/добу/ 50784 Фіг. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
