Очисник головок коренеплодів

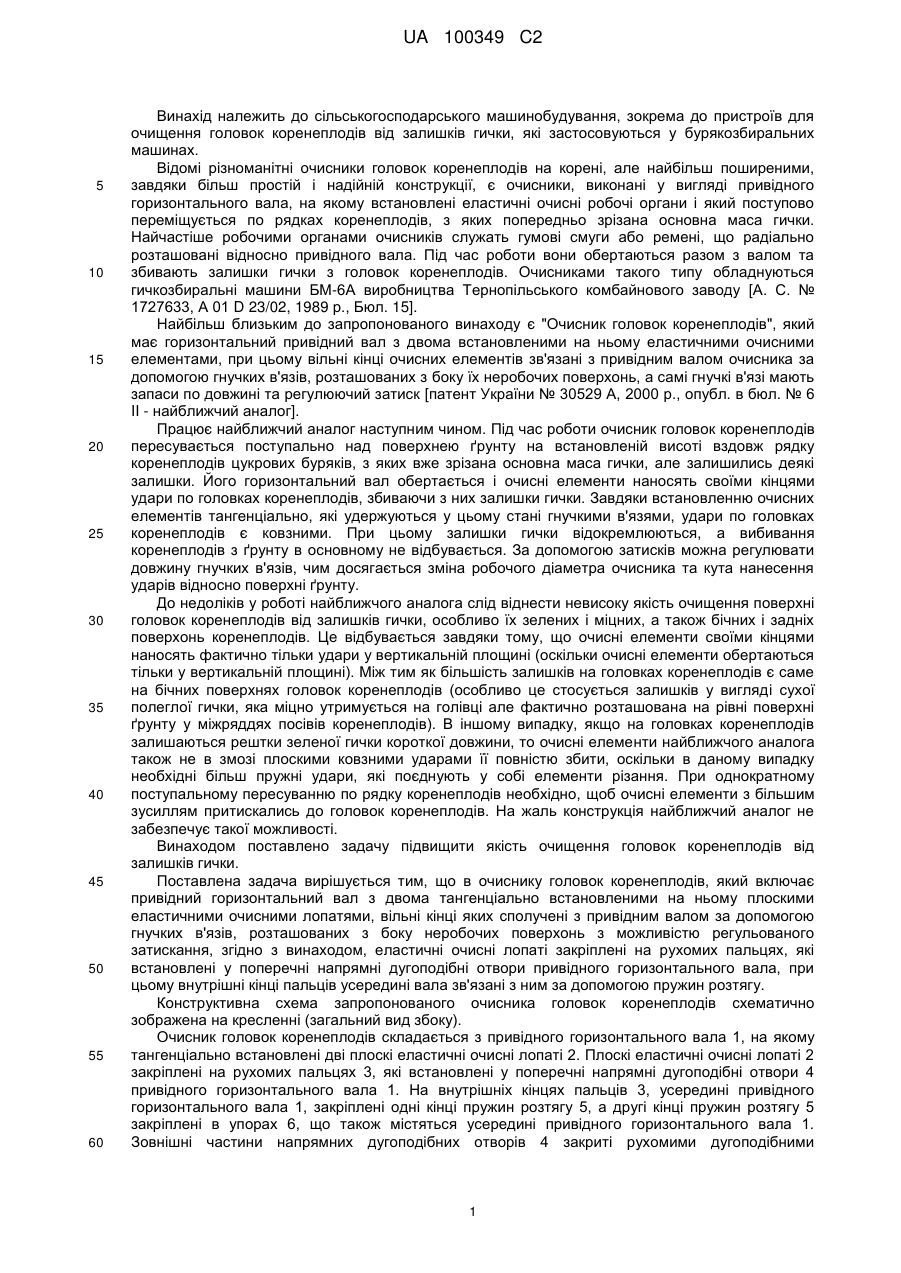

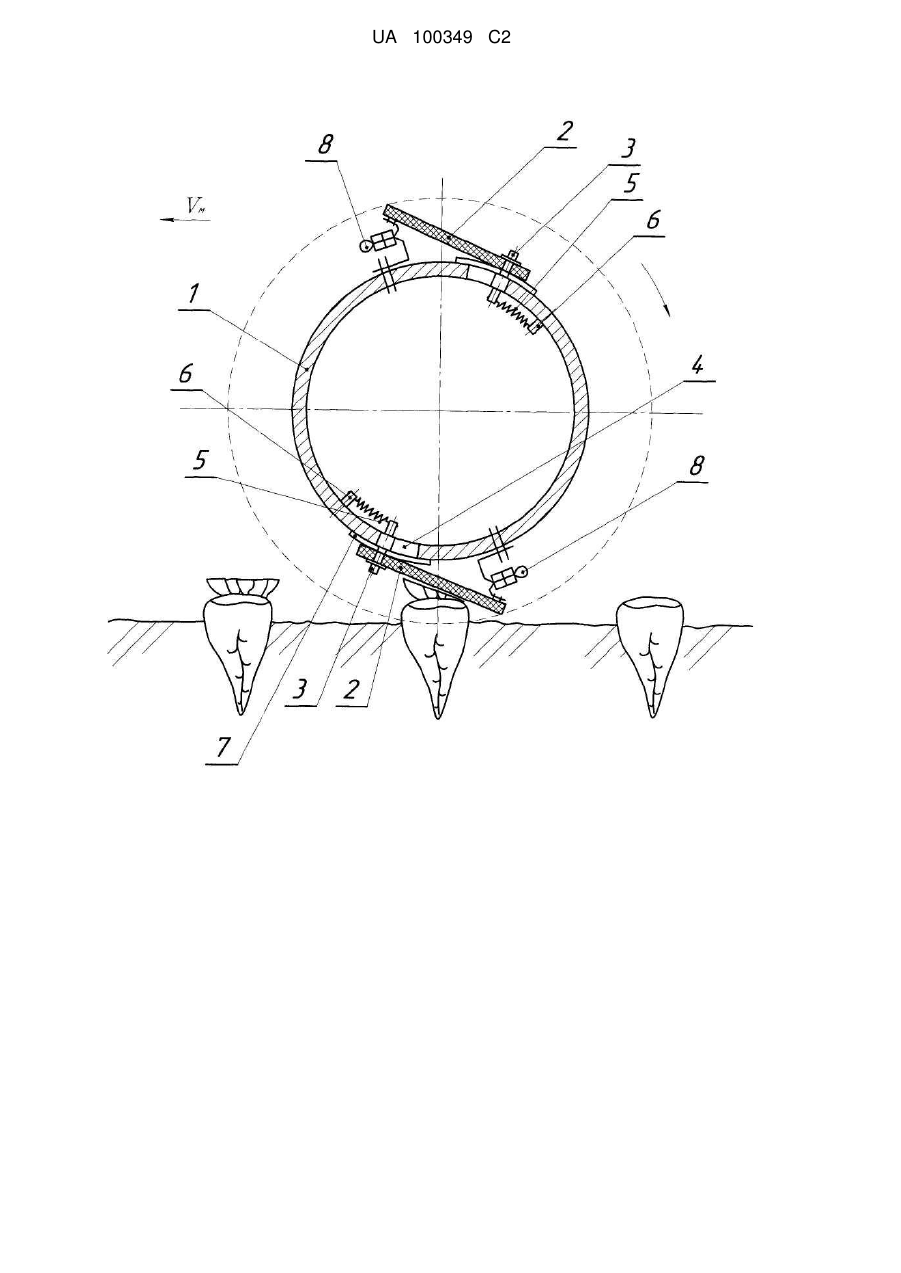

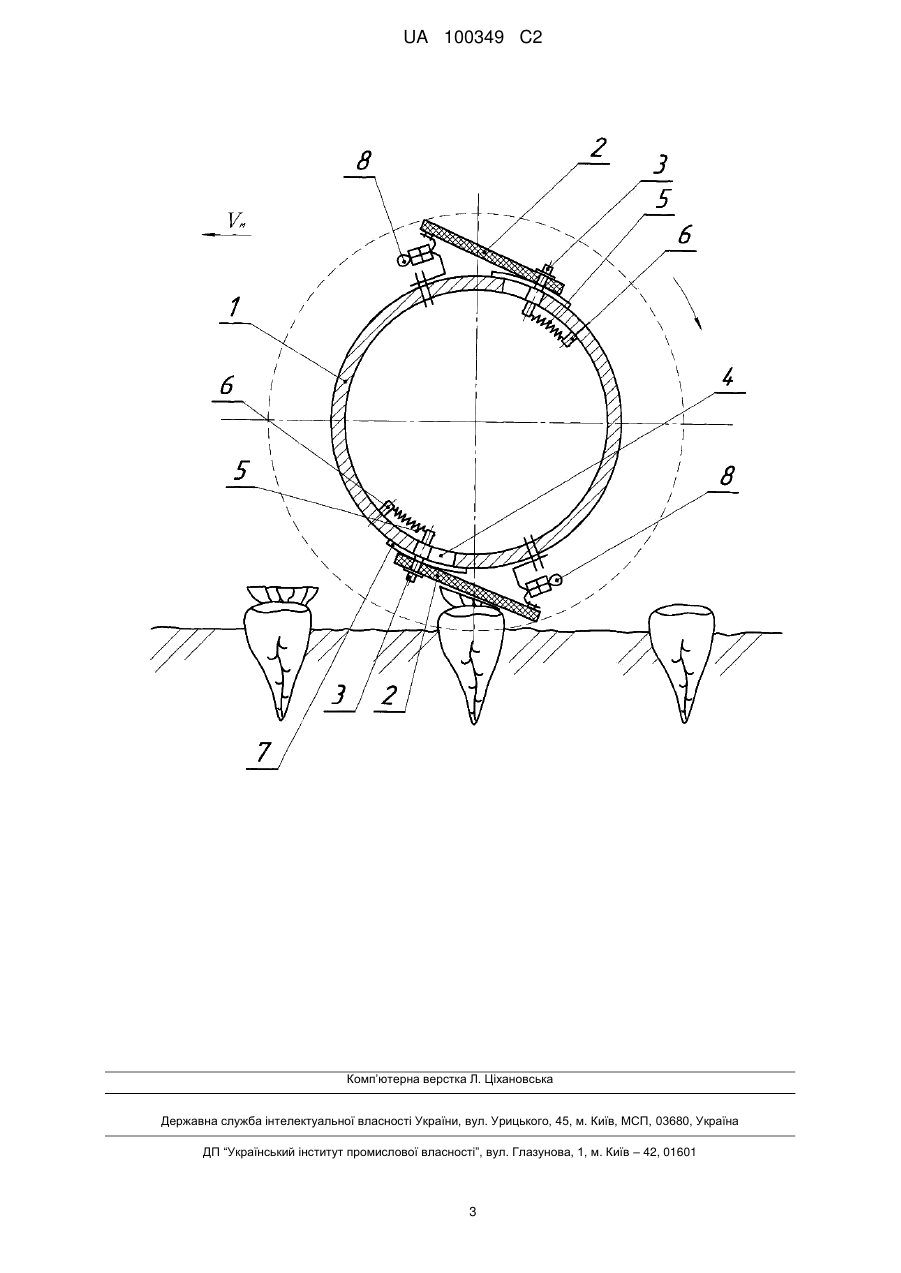

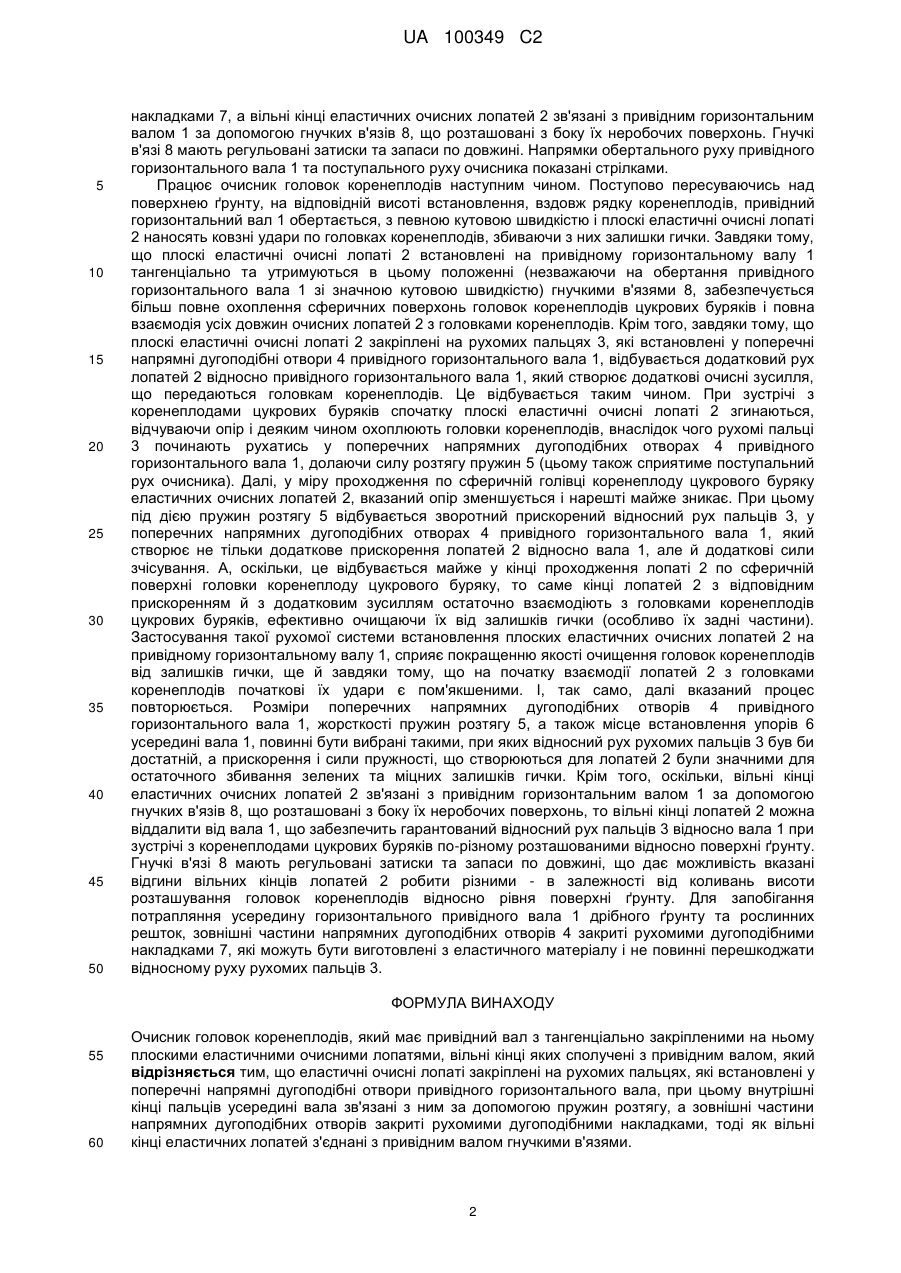

Реферат: Очисник головок коренеплодів має привідний вал з тангенціально закріпленими на ньому двома плоскими еластичними очисними лопатями. Еластичні очисні лопаті закріплені на рухомих пальцях, які встановлені у поперечні напрямні дугоподібні отвори привідного горизонтального вала. Внутрішні кінці пальців усередині вала з'єднанні з ним за допомогою пружин розтягу. Зовнішні частини напрямних дугоподібних отворів закриті рухомими дугоподібними накладками, а вільні кінці еластичних лопатей з'єднані з привідним валом гнучкими в'язями. UA 100349 C2 (12) UA 100349 C2 UA 100349 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для очищення головок коренеплодів від залишків гички, які застосовуються у бурякозбиральних машинах. Відомі різноманітні очисники головок коренеплодів на корені, але найбільш поширеними, завдяки більш простій і надійній конструкції, є очисники, виконані у вигляді привідного горизонтального вала, на якому встановлені еластичні очисні робочі органи і який поступово переміщується по рядках коренеплодів, з яких попередньо зрізана основна маса гички. Найчастіше робочими органами очисників служать гумові смуги або ремені, що радіально розташовані відносно привідного вала. Під час роботи вони обертаються разом з валом та збивають залишки гички з головок коренеплодів. Очисниками такого типу обладнуються гичкозбиральні машини БМ-6А виробництва Тернопільського комбайнового заводу [А. С. № 1727633, А 01 D 23/02, 1989 р., Бюл. 15]. Найбільш близьким до запропонованого винаходу є "Очисник головок коренеплодів", який має горизонтальний привідний вал з двома встановленими на ньому еластичними очисними елементами, при цьому вільні кінці очисних елементів зв'язані з привідним валом очисника за допомогою гнучких в'язів, розташованих з боку їх неробочих поверхонь, а самі гнучкі в'язі мають запаси по довжині та регулюючий затиск [патент України № 30529 А, 2000 р., опубл. в бюл. № 6 II - найближчий аналог]. Працює найближчий аналог наступним чином. Під час роботи очисник головок коренеплодів пересувається поступально над поверхнею ґрунту на встановленій висоті вздовж рядку коренеплодів цукрових буряків, з яких вже зрізана основна маса гички, але залишились деякі залишки. Його горизонтальний вал обертається і очисні елементи наносять своїми кінцями удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки встановленню очисних елементів тангенціально, які удержуються у цьому стані гнучкими в'язями, удари по головках коренеплодів є ковзними. При цьому залишки гички відокремлюються, а вибивання коренеплодів з ґрунту в основному не відбувається. За допомогою затисків можна регулювати довжину гнучких в'язів, чим досягається зміна робочого діаметра очисника та кута нанесення ударів відносно поверхні ґрунту. До недоліків у роботі найближчого аналога слід віднести невисоку якість очищення поверхні головок коренеплодів від залишків гички, особливо їх зелених і міцних, а також бічних і задніх поверхонь коренеплодів. Це відбувається завдяки тому, що очисні елементи своїми кінцями наносять фактично тільки удари у вертикальній площині (оскільки очисні елементи обертаються тільки у вертикальній площині). Між тим як більшість залишків на головках коренеплодів є саме на бічних поверхнях головок коренеплодів (особливо це стосується залишків у вигляді сухої полеглої гички, яка міцно утримується на голівці але фактично розташована на рівні поверхні ґрунту у міжряддях посівів коренеплодів). В іншому випадку, якщо на головках коренеплодів залишаються рештки зеленої гички короткої довжини, то очисні елементи найближчого аналога також не в змозі плоскими ковзними ударами її повністю збити, оскільки в даному випадку необхідні більш пружні удари, які поєднують у собі елементи різання. При однократному поступальному пересуванню по рядку коренеплодів необхідно, щоб очисні елементи з більшим зусиллям притискались до головок коренеплодів. На жаль конструкція найближчий аналог не забезпечує такої можливості. Винаходом поставлено задачу підвищити якість очищення головок коренеплодів від залишків гички. Поставлена задача вирішується тим, що в очиснику головок коренеплодів, який включає привідний горизонтальний вал з двома тангенціально встановленими на ньому плоскими еластичними очисними лопатями, вільні кінці яких сполучені з привідним валом за допомогою гнучких в'язів, розташованих з боку неробочих поверхонь з можливістю регульованого затискання, згідно з винаходом, еластичні очисні лопаті закріплені на рухомих пальцях, які встановлені у поперечні напрямні дугоподібні отвори привідного горизонтального вала, при цьому внутрішні кінці пальців усередині вала зв'язані з ним за допомогою пружин розтягу. Конструктивна схема запропонованого очисника головок коренеплодів схематично зображена на кресленні (загальний вид збоку). Очисник головок коренеплодів складається з привідного горизонтального вала 1, на якому тангенціально встановлені дві плоскі еластичні очисні лопаті 2. Плоскі еластичні очисні лопаті 2 закріплені на рухомих пальцях 3, які встановлені у поперечні напрямні дугоподібні отвори 4 привідного горизонтального вала 1. На внутрішніх кінцях пальців 3, усередині привідного горизонтального вала 1, закріплені одні кінці пружин розтягу 5, а другі кінці пружин розтягу 5 закріплені в упорах 6, що також містяться усередині привідного горизонтального вала 1. Зовнішні частини напрямних дугоподібних отворів 4 закриті рухомими дугоподібними 1 UA 100349 C2 5 10 15 20 25 30 35 40 45 50 накладками 7, а вільні кінці еластичних очисних лопатей 2 зв'язані з привідним горизонтальним валом 1 за допомогою гнучких в'язів 8, що розташовані з боку їх неробочих поверхонь. Гнучкі в'язі 8 мають регульовані затиски та запаси по довжині. Напрямки обертального руху привідного горизонтального вала 1 та поступального руху очисника показані стрілками. Працює очисник головок коренеплодів наступним чином. Поступово пересуваючись над поверхнею ґрунту, на відповідній висоті встановлення, вздовж рядку коренеплодів, привідний горизонтальний вал 1 обертається, з певною кутовою швидкістю і плоскі еластичні очисні лопаті 2 наносять ковзні удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки тому, що плоскі еластичні очисні лопаті 2 встановлені на привідному горизонтальному валу 1 тангенціально та утримуються в цьому положенні (незважаючи на обертання привідного горизонтального вала 1 зі значною кутовою швидкістю) гнучкими в'язями 8, забезпечується більш повне охоплення сферичних поверхонь головок коренеплодів цукрових буряків і повна взаємодія усіх довжин очисних лопатей 2 з головками коренеплодів. Крім того, завдяки тому, що плоскі еластичні очисні лопаті 2 закріплені на рухомих пальцях 3, які встановлені у поперечні напрямні дугоподібні отвори 4 привідного горизонтального вала 1, відбувається додатковий рух лопатей 2 відносно привідного горизонтального вала 1, який створює додаткові очисні зусилля, що передаються головкам коренеплодів. Це відбувається таким чином. При зустрічі з коренеплодами цукрових буряків спочатку плоскі еластичні очисні лопаті 2 згинаються, відчуваючи опір і деяким чином охоплюють головки коренеплодів, внаслідок чого рухомі пальці 3 починають рухатись у поперечних напрямних дугоподібних отворах 4 привідного горизонтального вала 1, долаючи силу розтягу пружин 5 (цьому також сприятиме поступальний рух очисника). Далі, у міру проходження по сферичній голівці коренеплоду цукрового буряку еластичних очисних лопатей 2, вказаний опір зменшується і нарешті майже зникає. При цьому під дією пружин розтягу 5 відбувається зворотний прискорений відносний рух пальців 3, у поперечних напрямних дугоподібних отворах 4 привідного горизонтального вала 1, який створює не тільки додаткове прискорення лопатей 2 відносно вала 1, але й додаткові сили зчісування. А, оскільки, це відбувається майже у кінці проходження лопаті 2 по сферичній поверхні головки коренеплоду цукрового буряку, то саме кінці лопатей 2 з відповідним прискоренням й з додатковим зусиллям остаточно взаємодіють з головками коренеплодів цукрових буряків, ефективно очищаючи їх від залишків гички (особливо їх задні частини). Застосування такої рухомої системи встановлення плоских еластичних очисних лопатей 2 на привідному горизонтальному валу 1, сприяє покращенню якості очищення головок коренеплодів від залишків гички, ще й завдяки тому, що на початку взаємодії лопатей 2 з головками коренеплодів початкові їх удари є пом'якшеними. І, так само, далі вказаний процес повторюється. Розміри поперечних напрямних дугоподібних отворів 4 привідного горизонтального вала 1, жорсткості пружин розтягу 5, а також місце встановлення упорів 6 усередині вала 1, повинні бути вибрані такими, при яких відносний рух рухомих пальців 3 був би достатній, а прискорення і сили пружності, що створюються для лопатей 2 були значними для остаточного збивання зелених та міцних залишків гички. Крім того, оскільки, вільні кінці еластичних очисних лопатей 2 зв'язані з привідним горизонтальним валом 1 за допомогою гнучких в'язів 8, що розташовані з боку їх неробочих поверхонь, то вільні кінці лопатей 2 можна віддалити від вала 1, що забезпечить гарантований відносний рух пальців 3 відносно вала 1 при зустрічі з коренеплодами цукрових буряків по-різному розташованими відносно поверхні ґрунту. Гнучкі в'язі 8 мають регульовані затиски та запаси по довжині, що дає можливість вказані відгини вільних кінців лопатей 2 робити різними - в залежності від коливань висоти розташування головок коренеплодів відносно рівня поверхні ґрунту. Для запобігання потрапляння усередину горизонтального привідного вала 1 дрібного ґрунту та рослинних решток, зовнішні частини напрямних дугоподібних отворів 4 закриті рухомими дугоподібними накладками 7, які можуть бути виготовлені з еластичного матеріалу і не повинні перешкоджати відносному руху рухомих пальців 3. ФОРМУЛА ВИНАХОДУ 55 60 Очисник головок коренеплодів, який має привідний вал з тангенціально закріпленими на ньому плоскими еластичними очисними лопатями, вільні кінці яких сполучені з привідним валом, який відрізняється тим, що еластичні очисні лопаті закріплені на рухомих пальцях, які встановлені у поперечні напрямні дугоподібні отвори привідного горизонтального вала, при цьому внутрішні кінці пальців усередині вала зв'язані з ним за допомогою пружин розтягу, а зовнішні частини напрямних дугоподібних отворів закриті рухомими дугоподібними накладками, тоді як вільні кінці еластичних лопатей з'єднані з привідним валом гнучкими в'язями. 2 UA 100349 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
