Пристрій для взяття аспірату кісткового мозку

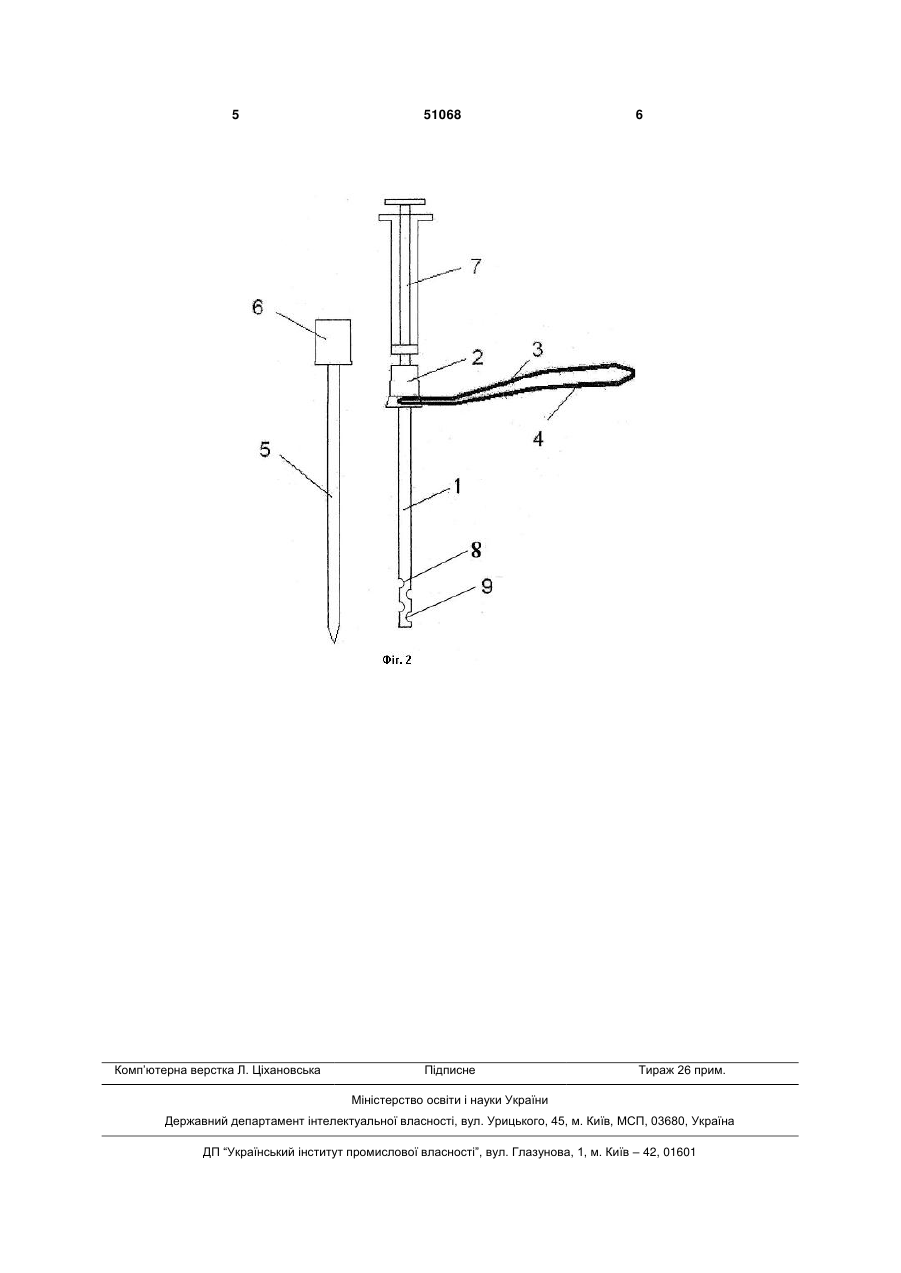

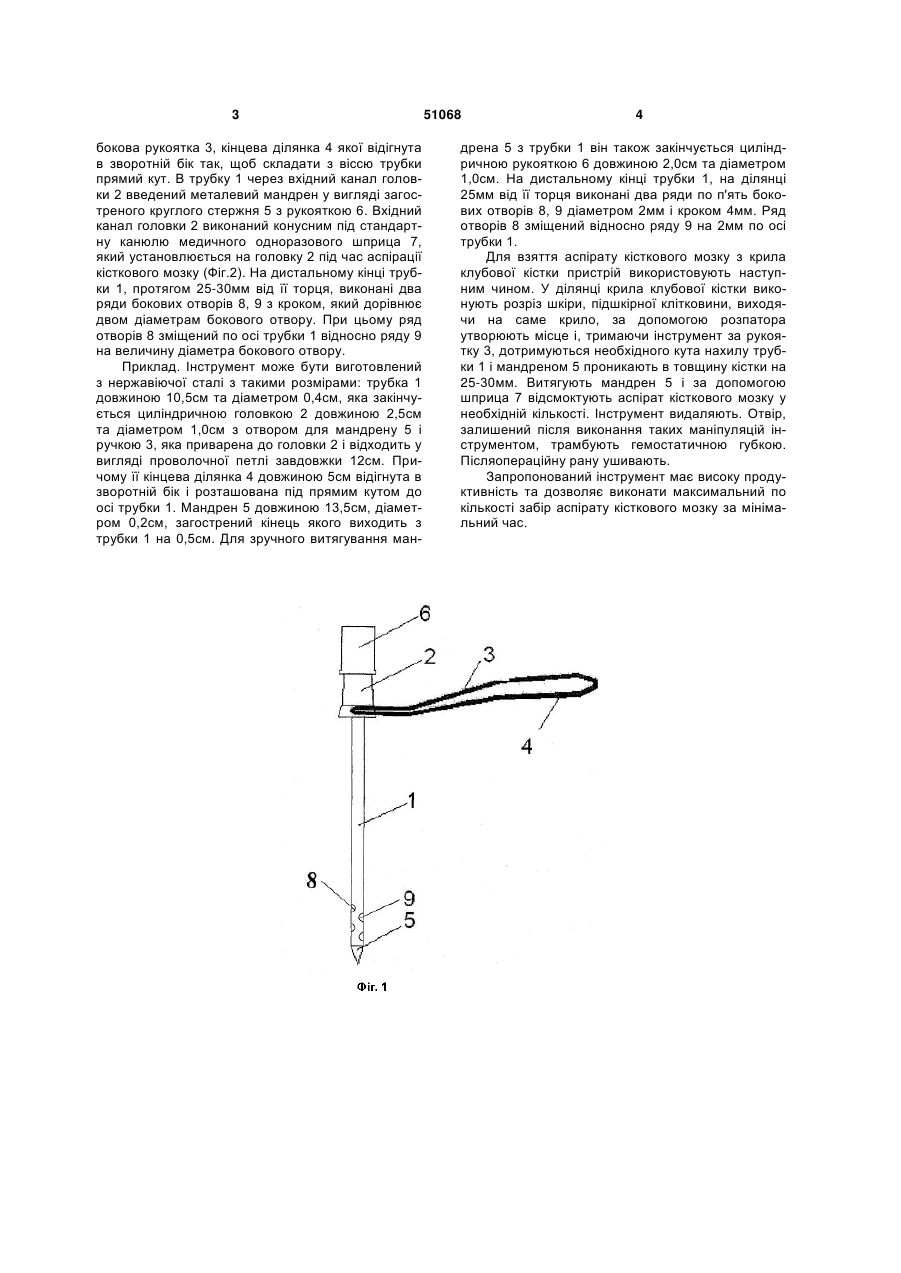

Пристрій для взяття аспірату кісткового мозку, що виконаний у вигляді металевої трубки з циліндричною головкою та боковою рукояткою на прок 3 бокова рукоятка 3, кінцева ділянка 4 якої відігнута в зворотній бік так, щоб складати з віссю трубки прямий кут. В трубку 1 через вхідний канал головки 2 введений металевий мандрен у вигляді загостреного круглого стержня 5 з рукояткою 6. Вхідний канал головки 2 виконаний конусним під стандартну канюлю медичного одноразового шприца 7, який установлюється на головку 2 під час аспірації кісткового мозку (Фіг.2). На дистальному кінці трубки 1, протягом 25-30мм від її торця, виконані два ряди бокових отворів 8, 9 з кроком, який дорівнює двом діаметрам бокового отвору. При цьому ряд отворів 8 зміщений по осі трубки 1 відносно ряду 9 на величину діаметра бокового отвору. Приклад. Інструмент може бути виготовлений з нержавіючої сталі з такими розмірами: трубка 1 довжиною 10,5см та діаметром 0,4см, яка закінчується циліндричною головкою 2 довжиною 2,5см та діаметром 1,0см з отвором для мандрену 5 і ручкою 3, яка приварена до головки 2 і відходить у вигляді проволочної петлі завдовжки 12см. Причому її кінцева ділянка 4 довжиною 5см відігнута в зворотній бік і розташована під прямим кутом до осі трубки 1. Мандрен 5 довжиною 13,5см, діаметром 0,2см, загострений кінець якого виходить з трубки 1 на 0,5см. Для зручного витягування ман 51068 4 дрена 5 з трубки 1 він також закінчується циліндричною рукояткою 6 довжиною 2,0см та діаметром 1,0см. На дистальному кінці трубки 1, на ділянці 25мм від її торця виконані два ряди по п'ять бокових отворів 8, 9 діаметром 2мм і кроком 4мм. Ряд отворів 8 зміщений відносно ряду 9 на 2мм по осі трубки 1. Для взяття аспірату кісткового мозку з крила клубової кістки пристрій використовують наступним чином. У ділянці крила клубової кістки виконують розріз шкіри, підшкірної клітковини, виходячи на саме крило, за допомогою розпатора утворюють місце і, тримаючи інструмент за рукоятку 3, дотримуються необхідного кута нахилу трубки 1 і мандреном 5 проникають в товщину кістки на 25-30мм. Витягують мандрен 5 і за допомогою шприца 7 відсмоктують аспірат кісткового мозку у необхідній кількості. Інструмент видаляють. Отвір, залишений після виконання таких маніпуляцій інструментом, трамбують гемостатичною губкою. Післяопераційну рану ушивають. Запропонований інструмент має високу продуктивність та дозволяє виконати максимальний по кількості забір аспірату кісткового мозку за мінімальний час. 5 Комп’ютерна верстка Л. Ціхановська 51068 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
