Пристрій для знезаражування води

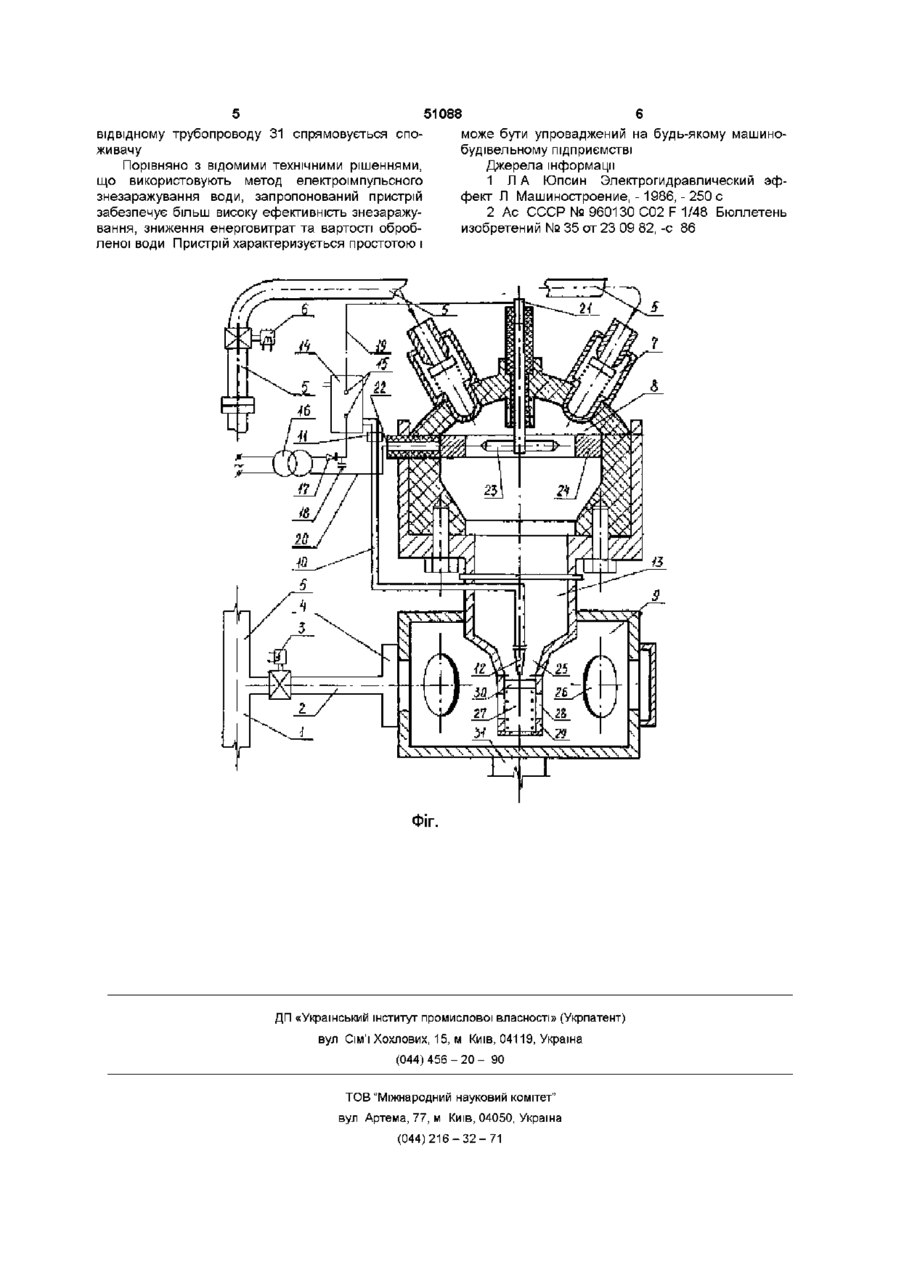

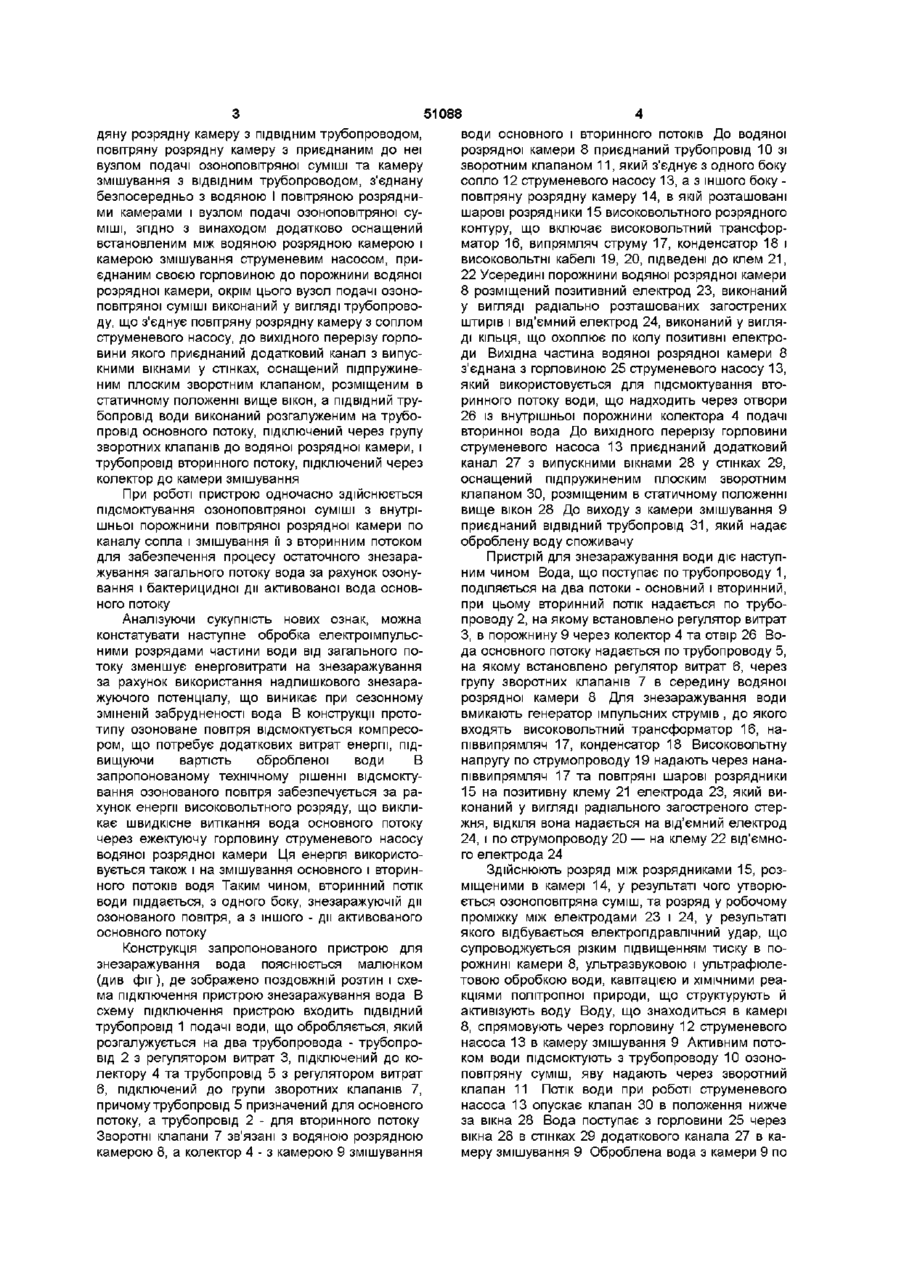

Пристрій для знезаражування води, що містить водяну розрядну камеру з приєднаним до неї ПІДВІДНИМ трубопроводом, повітряну розрядну камеру з приєднаним до неї вузлом подачі озоноповітряної суміші та камеру змішування з ВІДВІДНИМ трубопроводом, з'єднану безпосередньо з водяною і повітряною розрядними камерами і вузлом подачі озоноповітряної суміші, який відрізняється ВІДОМІЙ пристрій для електроімпульсного зне заражування води [1], що містить водяну розрядну камеру з приєднаними до неї ПІДВІДНИМИ І ВІДВІД НИМИ трубопроводами та повітряну розрядну камеру, яка з'єднана електричним ланцюгом з водяною розрядною камерою Вадами цього пристрою є неповне використання знезаражуючого потенціалу електроімпульсної обробки води, бо для цієї мети не використовується утворюваний в повітряній розрядній камері озон, а також неможливість пристрою реалізувати надлишковий знезаражуючий потенціал, що виникає при сезонному зміненні забрудненості води Найбільш близьким до пропонуємого є пристрій для знезаражування води електричними розрядами [2], що містить водяну розрядну камеру з приєднаним до неї ПІДВІДНИМ трубопроводом, повітряну розрядну камеру з приєднаним до неї вузлом подачі озоноповітряної суміші та камеру змішування з ВІДВІДНИМ трубопроводом, з'єднану 00 00 о ю 51088 дяну розрядну камеру з ПІДВІДНИМ трубопроводом, повітряну розрядну камеру з приєднаним до неї вузлом подачі озоноповітряної суміші та камеру змішування з ВІДВІДНИМ трубопроводом, з'єднану безпосередньо з водяною І повітряною розрядними камерами і вузлом подачі озоноповітряної суміші, згідно з винаходом додатково оснащений встановленим між водяною розрядною камерою і камерою змішування струменевим насосом, приєднаним своєю горловиною до порожнини водяної розрядної камери, окрім цього вузол подачі озоноповітряної суміші виконаний у вигляді трубопроводу, що з'єднує повітряну розрядну камеру з соплом струменевого насосу, до вихідного перерізу горловини якого приєднаний додатковий канал з випускними вікнами у стінках, оснащений підпружиненим плоским зворотним клапаном, розміщеним в статичному положенні вище вікон, а ПІДВІДНИЙ трубопровід води виконаний розгалуженим на трубопровід основного потоку, підключений через групу зворотних клапанів до водяної розрядної камери, і трубопровід вторинного потоку, підключений через колектор до камери змішування При роботі пристрою одночасно здійснюється підсмоктування озоноповітряної суміші з внутрішньої порожнини повітряної розрядної камери по каналу сопла і змішування її з вторинним потоком для забезпечення процесу остаточного знезаражування загального потоку вода за рахунок озонування і бактерицидної дії активованої вода основного потоку Аналізуючи сукупність нових ознак, можна констатувати наступне обробка електроімпульсними розрядами частини води від загального потоку зменшує енерговитрати на знезаражування за рахунок використання надлишкового знезаражуючого потенціалу, що виникає при сезонному зміненій забрудненості вода В конструкції прототипу озоноване повітря відсмоктується компресором, що потребує додаткових витрат енергії, підвищуючи вартість обробленої води В запропонованому технічному рішенні відсмоктування озонованого повітря забезпечується за рахунок енергії високовольтного розряду, що викликає швидкісне витікання вода основного потоку через ежектуючу горловину струменевого насосу водяної розрядної камери Ця енергія використовується також і на змішування основного і вторинного потоків водя Таким чином, вторинний потік води піддається, з одного боку, знезаражуючій дії озонованого повітря, а з іншого - дії активованого основного потоку Конструкція запропонованого пристрою для знезаражування вода пояснюється малюнком (див фіг), де зображено поздовжній розтин і схема підключення пристрою знезаражування вода В схему підключення пристрою входить ПІДВІДНИЙ трубопровід 1 подачі води, що обробляється, який розгалужується на два трубопровода - трубопровід 2 з регулятором витрат 3, підключений до колектору 4 та трубопровід 5 з регулятором витрат 6, підключений до групи зворотних клапанів 7, причому трубопровід 5 призначений для основного потоку, а трубопровід 2 - для вторинного потоку Зворотні клапани 7 зв'язані з водяною розрядною камерою 8, а колектор 4 - з камерою 9 змішування води основного і вторинного потоків До водяної розрядної камери 8 приєднаний трубопровід 10 зі зворотним клапаном 11, який з'єднує з одного боку сопло 12 струменевого насосу 13, а з іншого боку повітряну розрядну камеру 14, в якій розташовані шарові розрядники 15 високовольтного розрядного контуру, що включає високовольтний трансформатор 16, випрямляч струму 17, конденсатор 18 і високовольтні кабелі 19, 20, підведені до клем 21, 22 Усередині порожнини водяної розрядної камери 8 розміщений позитивний електрод 23, виконаний у вигляді радіально розташованих загострених штирів і від'ємний електрод 24, виконаний у вигляді кільця, що охоплює по колу позитивні електроди Вихідна частина водяної розрядної камери 8 з'єднана з горловиною 25 струменевого насосу 13, який використовується для підсмоктування вторинного потоку води, що надходить через отвори 26 із внутрішньої порожнини колектора 4 подачі вторинної вода До вихідного перерізу горловини струменевого насоса 13 приєднаний додатковий канал 27 з випускними вікнами 28 у стінках 29, оснащений підпружиненим плоским зворотним клапаном ЗО, розміщеним в статичному положенні вище вікон 28 До виходу з камери змішування 9 приєднаний ВІДВІДНИЙ трубопровід 31, який надає оброблену воду споживачу Пристрій для знезаражування води діє наступним чином Вода, що поступає по трубопроводу 1, поділяється на два потоки - основний і вторинний, при цьому вторинний потік надається по трубопроводу 2, на якому встановлено регулятор витрат З, в порожнину 9 через колектор 4 та отвір 26 Вода основного потоку надається по трубопроводу 5, на якому встановлено регулятор витрат 6, через групу зворотних клапанів 7 в середину водяної розрядної камери 8 Для знезаражування води вмикають генератор імпульсних струмів , до якого входять високовольтний трансформатор 16, напіввипрямляч 17, конденсатор 18 Високовольтну напругу по струмопроводу 19 надають через нанапіввипрямляч 17 та повітряні шарові розрядники 15 на позитивну клему 21 електрода 23, який виконаний у вигляді радіального загостреного стержня, ВІДКІЛЯ вона надається на від'ємний електрод 24, і по струмопроводу 20 — на клему 22 від'ємного електрода 24 Здійснюють розряд між розрядниками 15, розміщеними в камері 14, у результаті чого утворюється озоноповітряна суміш, та розряд у робочому проміжку між електродами 23 і 24, у результаті якого відбувається електрогідравлічний удар, що супроводжується різким підвищенням тиску в порожнині камери 8, ультразвуковою і ультрафіолетовою обробкою води, кавітацією и ХІМІЧНИМИ реакціями політропної природи, що структурують й активізують воду Воду, що знаходиться в камері 8, спрямовують через горловину 12 струменевого насоса 13 в камеру змішування 9 Активним потоком води підсмоктують з трубопроводу 10 озоноповітряну суміш, яву надають через зворотний клапан 11 Потік води при роботі струменевого насоса 13 опускає клапан ЗО в положення нижче за вікна 28 Вода поступає з горловини 25 через вікна 28 в стінках 29 додаткового канала 27 в камеру змішування 9 Оброблена вода з камери 9 по 51088 відвідному трубопроводу 31 спрямовується споживачу Порівняно з відомими технічними рішеннями, що використовують метод електроімпульсного знезаражування води, запропонований пристрій забезпечує більш високу ефективність знезаражування, зниження енерговитрат та вартості обробленої води Пристрій характеризується простотою і 6 може бути упроваджений на будь-якому машинобудівельному підприємстві Джерела інформації 1 Л А Юпсин Электрогидравлический эффект Л Машиностроение, -1986, - 250 с 2 Ас СССР №960130 С02 F 1/48 Бюллетень изобретений № 35 от 23 09 82, -с 86 ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
