Установка для вироблення теплової та електричної енергії

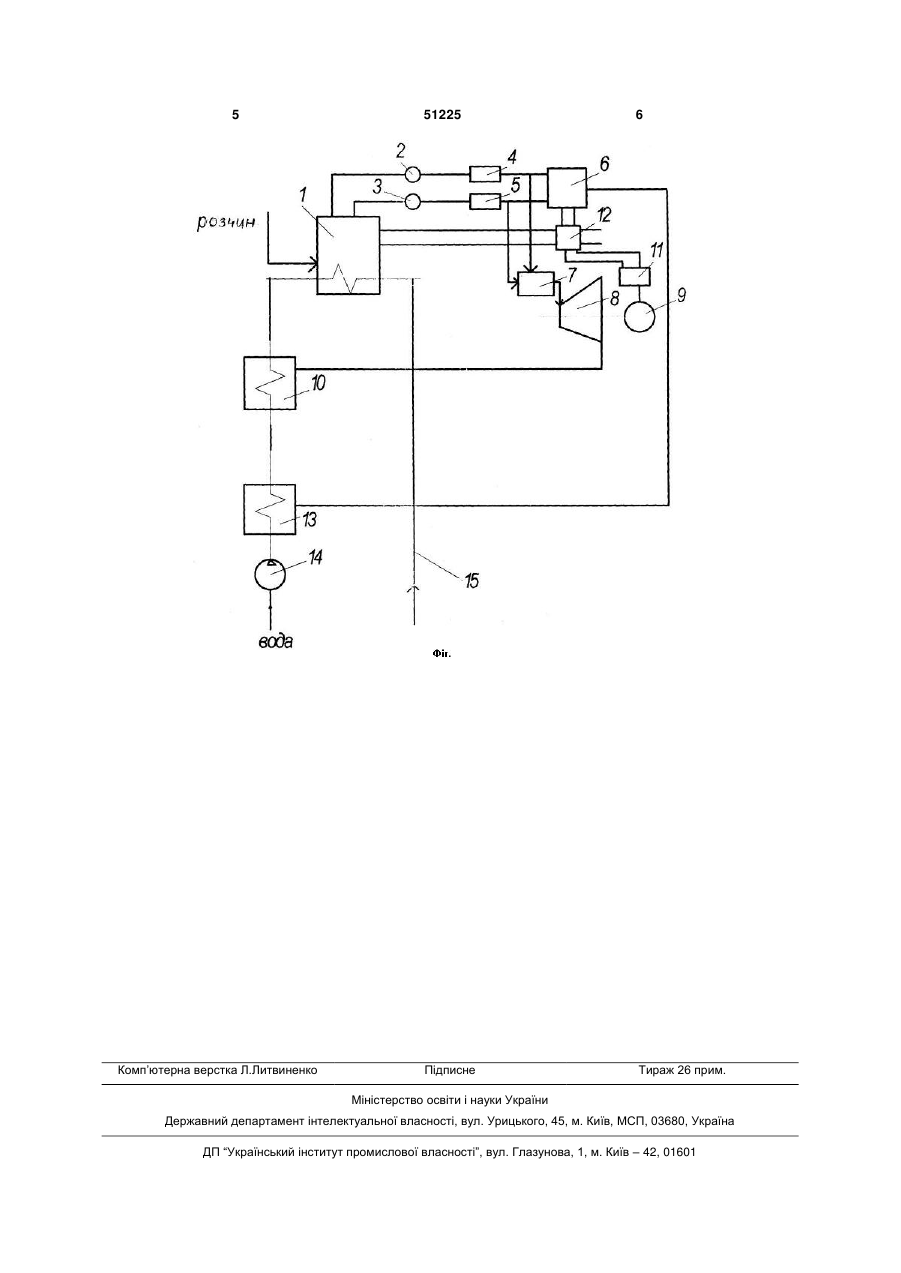

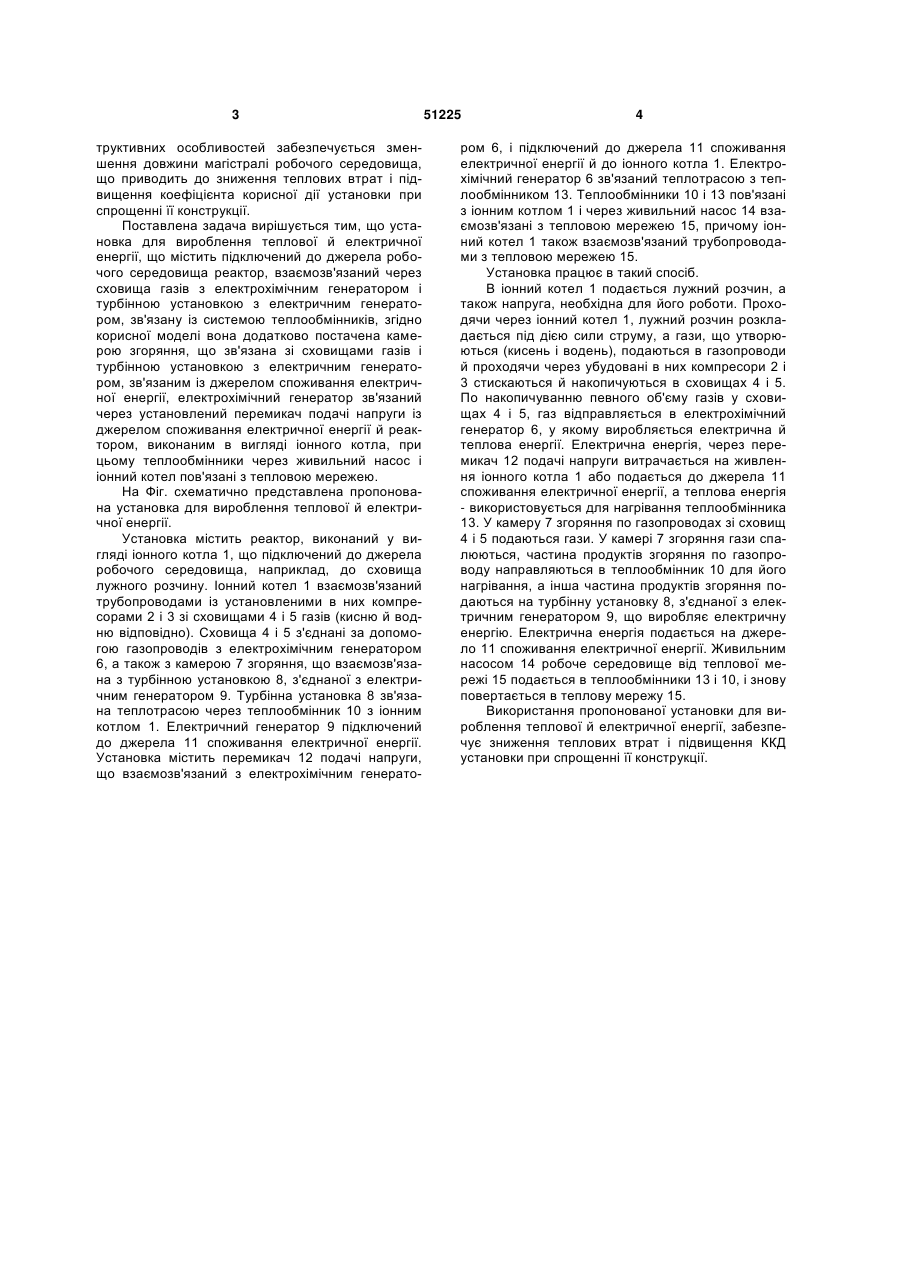

Установка для вироблення теплової й електричної енергії, що містить підключений до джерела робочого середовища реактор, взаємозв'язаний 3 труктивних особливостей забезпечується зменшення довжини магістралі робочого середовища, що приводить до зниження теплових втрат і підвищення коефіцієнта корисної дії установки при спрощенні її конструкції. Поставлена задача вирішується тим, що установка для вироблення теплової й електричної енергії, що містить підключений до джерела робочого середовища реактор, взаємозв'язаний через сховища газів з електрохімічним генератором і турбінною установкою з електричним генератором, зв'язану із системою теплообмінників, згідно корисної моделі вона додатково постачена камерою згоряння, що зв'язана зі сховищами газів і турбінною установкою з електричним генератором, зв'язаним із джерелом споживання електричної енергії, електрохімічний генератор зв'язаний через установлений перемикач подачі напруги із джерелом споживання електричної енергії й реактором, виконаним в вигляді іонного котла, при цьому теплообмінники через живильний насос і іонний котел пов'язані з тепловою мережею. На Фіг. схематично представлена пропонована установка для вироблення теплової й електричної енергії. Установка містить реактор, виконаний у вигляді іонного котла 1, що підключений до джерела робочого середовища, наприклад, до сховища лужного розчину. Іонний котел 1 взаємозв'язаний трубопроводами із установленими в них компресорами 2 і 3 зі сховищами 4 і 5 газів (кисню й водню відповідно). Сховища 4 і 5 з'єднані за допомогою газопроводів з електрохімічним генератором 6, а також з камерою 7 згоряння, що взаємозв'язана з турбінною установкою 8, з'єднаної з електричним генератором 9. Турбінна установка 8 зв'язана теплотрасою через теплообмінник 10 з іонним котлом 1. Електричний генератор 9 підключений до джерела 11 споживання електричної енергії. Установка містить перемикач 12 подачі напруги, що взаємозв'язаний з електрохімічним генерато 51225 4 ром 6, і підключений до джерела 11 споживання електричної енергії й до іонного котла 1. Електрохімічний генератор 6 зв'язаний теплотрасою з теплообмінником 13. Теплообмінники 10 і 13 пов'язані з іонним котлом 1 і через живильний насос 14 взаємозв'язані з тепловою мережею 15, причому іонний котел 1 також взаємозв'язаний трубопроводами з тепловою мережею 15. Установка працює в такий спосіб. В іонний котел 1 подається лужний розчин, а також напруга, необхідна для його роботи. Проходячи через іонний котел 1, лужний розчин розкладається під дією сили струму, а гази, що утворюються (кисень і водень), подаються в газопроводи й проходячи через убудовані в них компресори 2 і 3 стискаються й накопичуються в сховищах 4 і 5. По накопичуванню певного об'єму газів у сховищах 4 і 5, газ відправляється в електрохімічний генератор 6, у якому виробляється електрична й теплова енергії. Електрична енергія, через перемикач 12 подачі напруги витрачається на живлення іонного котла 1 або подається до джерела 11 споживання електричної енергії, а теплова енергія - використовується для нагрівання теплообмінника 13. У камеру 7 згоряння по газопроводах зі сховищ 4 і 5 подаються гази. У камері 7 згоряння гази спалюються, частина продуктів згоряння по газопроводу направляються в теплообмінник 10 для його нагрівання, а інша частина продуктів згоряння подаються на турбінну установку 8, з'єднаної з електричним генератором 9, що виробляє електричну енергію. Електрична енергія подається на джерело 11 споживання електричної енергії. Живильним насосом 14 робоче середовище від теплової мережі 15 подається в теплообмінники 13 і 10, і знову повертається в теплову мережу 15. Використання пропонованої установки для вироблення теплової й електричної енергії, забезпечує зниження теплових втрат і підвищення ККД установки при спрощенні її конструкції. 5 Комп’ютерна верстка Л.Литвиненко 51225 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
