Пружна муфта
Номер патенту: 51226
Опубліковано: 12.07.2010
Автори: Стрілець Олег Романович, Марчук Назар Миколайович, Стрілець Володимир Миколайович
Формула / Реферат
Пружна муфта, що містить ліву і праву півмуфти з кулачками спеціального профілю, поєднані між собою змієподібною пружиною, яка відрізняється тим, що на зовнішніх циліндричних поверхнях півмуфт виконані прямобічні кулачки і западини, крім того, прямобічні кулачки виступають по довжині півмуфт над їх внутрішніми торцевими поверхнями так, що при збиранні пружної муфти ці ділянки прямобічних кулачків, що виступають по довжині півмуфт над їх внутрішніми торцевими поверхнями, розміщаються у западинах, на обох торцевих поверхнях кулачків півмуфт виконані отвори у які встановлені підковоподібні пружини, а на бічних гранях кулачків прикріплені, наприклад приклеєні, гумові прокладки.
Текст

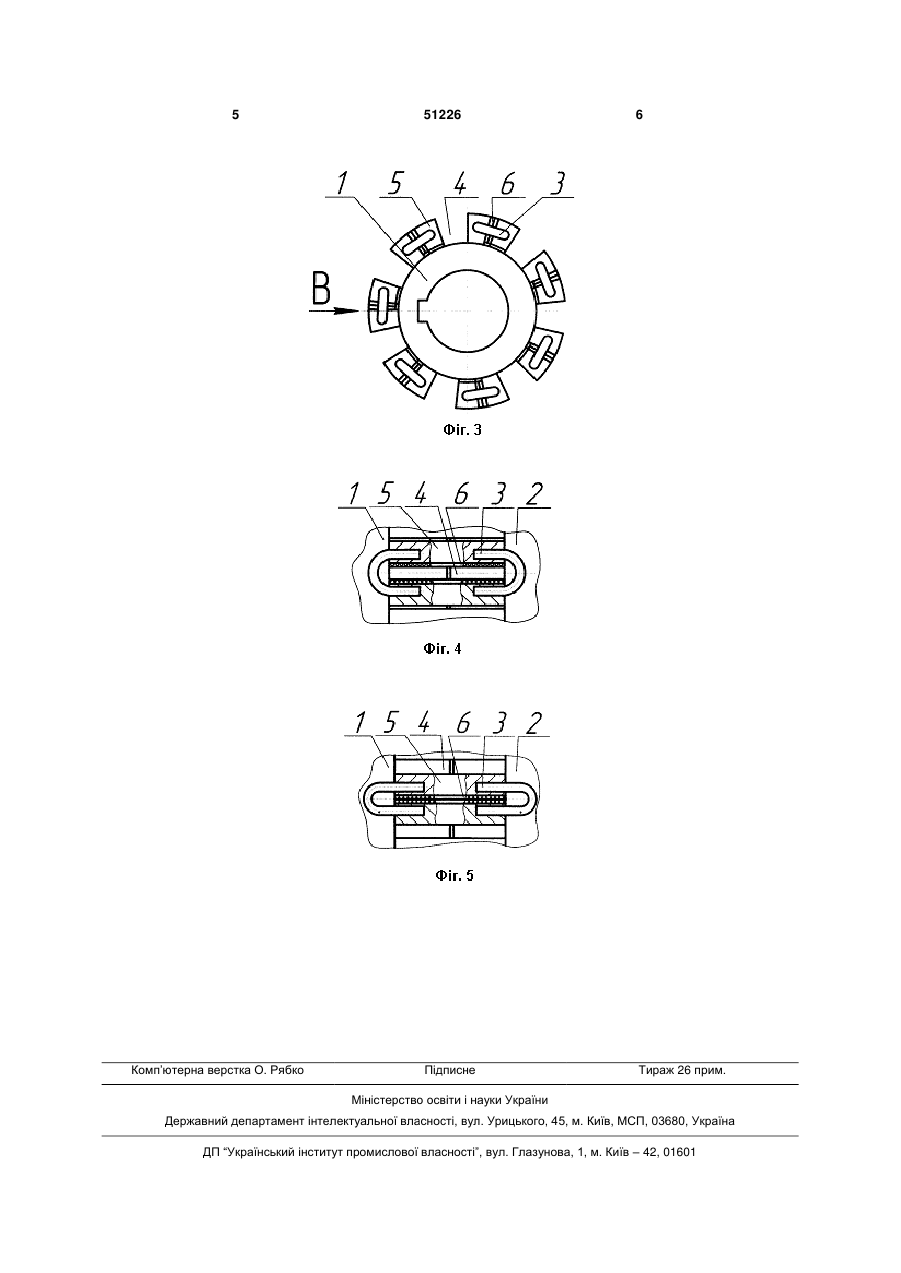

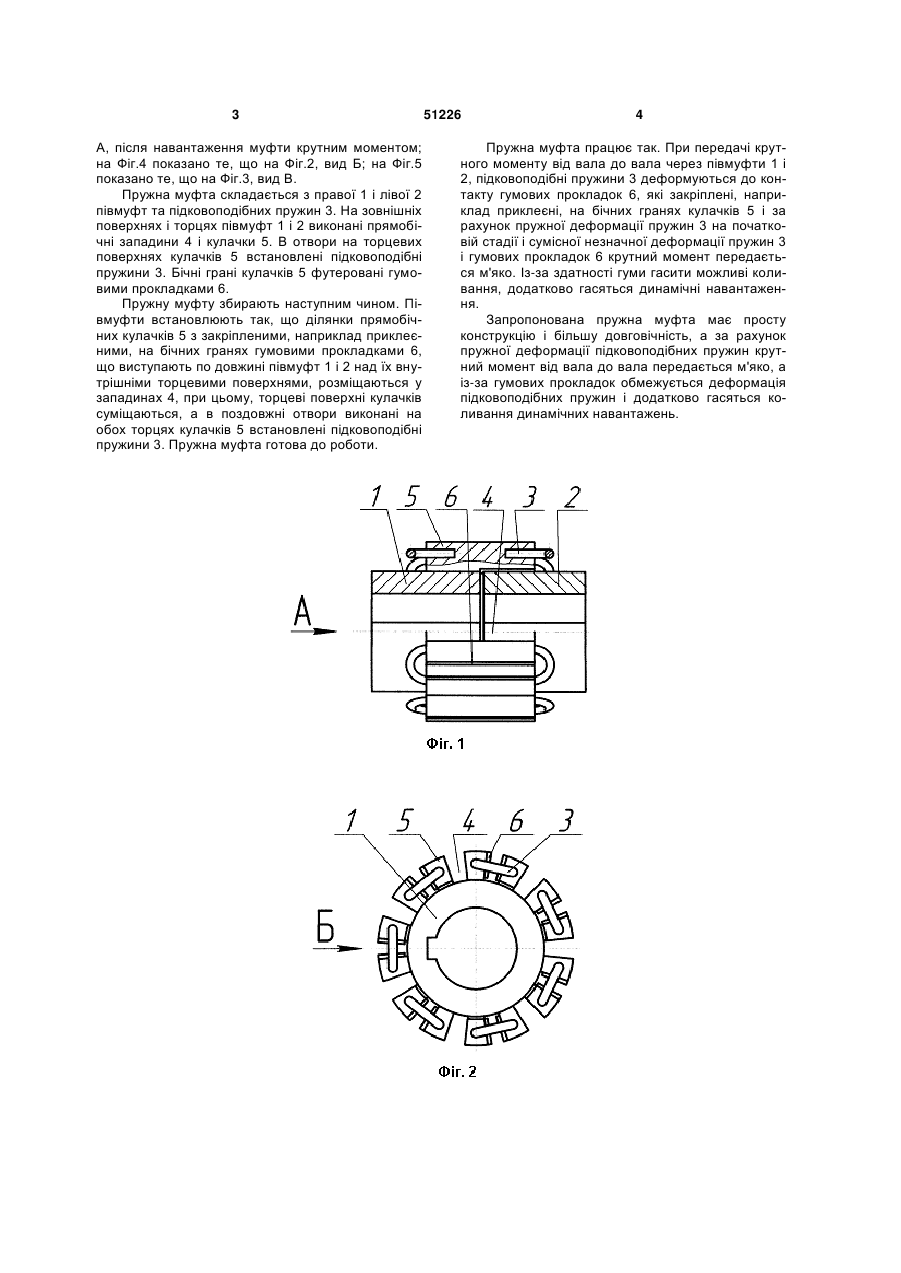

Пружна муфта, що містить ліву і праву півмуфти з кулачками спеціального профілю, поєднані між собою змієподібною пружиною, яка відрізня 3 А, після навантаження муфти крутним моментом; на Фіг.4 показано те, що на Фіг.2, вид Б; на Фіг.5 показано те, що на Фіг.3, вид В. Пружна муфта складається з правої 1 і лівої 2 півмуфт та підковоподібних пружин 3. На зовнішніх поверхнях і торцях півмуфт 1 і 2 виконані прямобічні западини 4 і кулачки 5. В отвори на торцевих поверхнях кулачків 5 встановлені підковоподібні пружини 3. Бічні грані кулачків 5 футеровані гумовими прокладками 6. Пружну муфту збирають наступним чином. Півмуфти встановлюють так, що ділянки прямобічних кулачків 5 з закріпленими, наприклад приклеєними, на бічних гранях гумовими прокладками 6, що виступають по довжині півмуфт 1 і 2 над їх внутрішніми торцевими поверхнями, розміщаються у западинах 4, при цьому, торцеві поверхні кулачків суміщаються, а в поздовжні отвори виконані на обох торцях кулачків 5 встановлені підковоподібні пружини 3. Пружна муфта готова до роботи. 51226 4 Пружна муфта працює так. При передачі крутного моменту від вала до вала через півмуфти 1 і 2, підковоподібні пружини 3 деформуються до контакту гумових прокладок 6, які закріплені, наприклад приклеєні, на бічних гранях кулачків 5 і за рахунок пружної деформації пружин 3 на початковій стадії і сумісної незначної деформації пружин 3 і гумових прокладок 6 крутний момент передається м'яко. Із-за здатності гуми гасити можливі коливання, додатково гасяться динамічні навантаження. Запропонована пружна муфта має просту конструкцію і більшу довговічність, а за рахунок пружної деформації підковоподібних пружин крутний момент від вала до вала передається м'яко, а із-за гумових прокладок обмежується деформація підковоподібних пружин і додатково гасяться коливання динамічних навантажень. 5 Комп’ютерна верстка О. Рябко 51226 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюElastic clutch
Автори англійськоюStrilets Oleh Romanovych, Marchuk Nazar Mykolaiovych, Strilets Volodymyr Mykolaiovych
Назва патенту російськоюУпругая муфта
Автори російськоюСтрилец Олег Романович, Марчук Назар Николаевич, Стрилец Владимир Николаевич
МПК / Мітки
МПК: F16D 3/12
