Система для експрес-оцінювання гемодинаміки організму

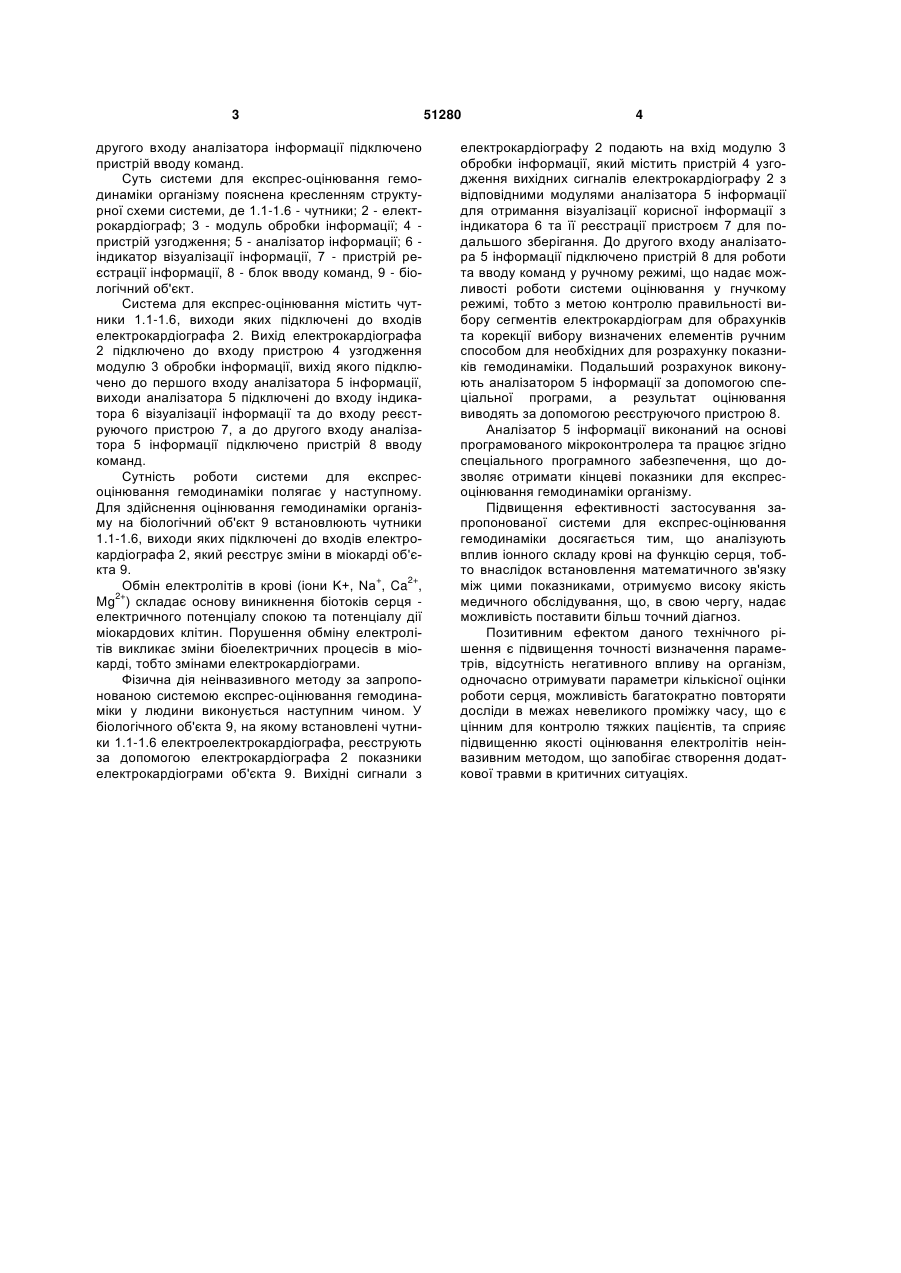

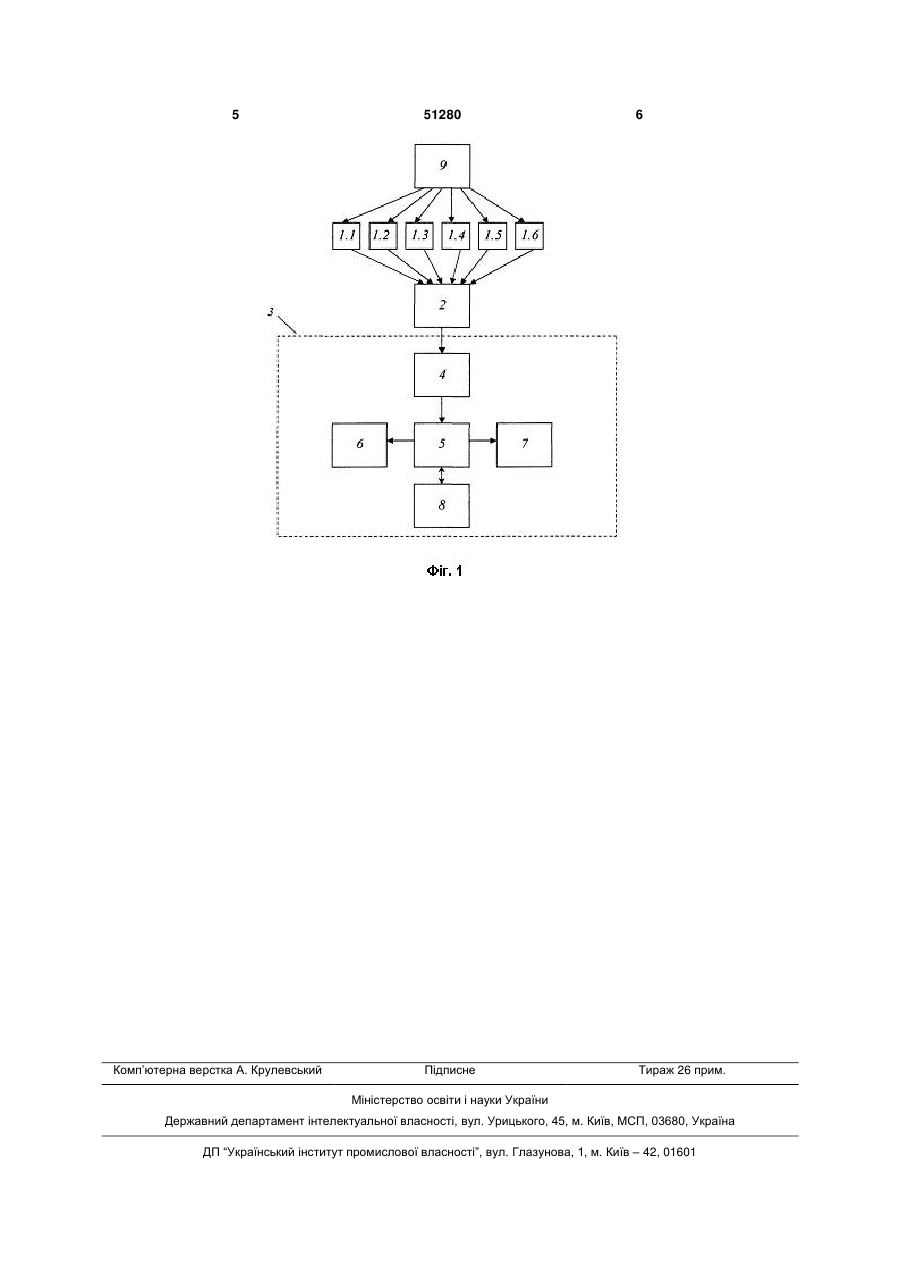

Система для експрес-оцінювання гемодинамі 3 другого входу аналізатора інформації підключено пристрій вводу команд. Суть системи для експрес-оцінювання гемодинаміки організму пояснена кресленням структурної схеми системи, де 1.1-1.6 - чутники; 2 - електрокардіограф; 3 - модуль обробки інформації; 4 пристрій узгодження; 5 - аналізатор інформації; 6 індикатор візуалізації інформації, 7 - пристрій реєстрації інформації, 8 - блок вводу команд, 9 - біологічний об'єкт. Система для експрес-оцінювання містить чутники 1.1-1.6, виходи яких підключені до входів електрокардіографа 2. Вихід електрокардіографа 2 підключено до входу пристрою 4 узгодження модулю 3 обробки інформації, вихід якого підключено до першого входу аналізатора 5 інформації, виходи аналізатора 5 підключені до входу індикатора 6 візуалізації інформації та до входу реєструючого пристрою 7, а до другого входу аналізатора 5 інформації підключено пристрій 8 вводу команд. Сутність роботи системи для експресоцінювання гемодинаміки полягає у наступному. Для здійснення оцінювання гемодинаміки організму на біологічний об'єкт 9 встановлюють чутники 1.1-1.6, виходи яких підключені до входів електрокардіографа 2, який реєструє зміни в міокарді об'єкта 9. Обмін електролітів в крові (іони K+, Na+, Ca2+, 2+ Mg ) складає основу виникнення біотоків серця електричного потенціалу спокою та потенціалу дії міокардових клітин. Порушення обміну електролітів викликає зміни біоелектричних процесів в міокарді, тобто змінами електрокардіограми. Фізична дія неінвазивного методу за запропонованою системою експрес-оцінювання гемодинаміки у людини виконується наступним чином. У біологічного об'єкта 9, на якому встановлені чутники 1.1-1.6 електроелектрокардіографа, реєструють за допомогою електрокардіографа 2 показники електрокардіограми об'єкта 9. Вихідні сигнали з 51280 4 електрокардіографу 2 подають на вхід модулю 3 обробки інформації, який містить пристрій 4 узгодження вихідних сигналів електрокардіографу 2 з відповідними модулями аналізатора 5 інформації для отримання візуалізації корисної інформації з індикатора 6 та її реєстрації пристроєм 7 для подальшого зберігання. До другого входу аналізатора 5 інформації підключено пристрій 8 для роботи та вводу команд у ручному режимі, що надає можливості роботи системи оцінювання у гнучкому режимі, тобто з метою контролю правильності вибору сегментів електрокардіограм для обрахунків та корекції вибору визначених елементів ручним способом для необхідних для розрахунку показників гемодинаміки. Подальший розрахунок виконують аналізатором 5 інформації за допомогою спеціальної програми, а результат оцінювання виводять за допомогою реєструючого пристрою 8. Аналізатор 5 інформації виконаний на основі програмованого мікроконтролера та працює згідно спеціального програмного забезпечення, що дозволяє отримати кінцеві показники для експресоцінювання гемодинаміки організму. Підвищення ефективності застосування запропонованої системи для експрес-оцінювання гемодинаміки досягається тим, що аналізують вплив іонного складу крові на функцію серця, тобто внаслідок встановлення математичного зв'язку між цими показниками, отримуємо високу якість медичного обслідування, що, в свою чергу, надає можливість поставити більш точний діагноз. Позитивним ефектом даного технічного рішення є підвищення точності визначення параметрів, відсутність негативного впливу на організм, одночасно отримувати параметри кількісної оцінки роботи серця, можливість багатократно повторяти досліди в межах невеликого проміжку часу, що є цінним для контролю тяжких пацієнтів, та сприяє підвищенню якості оцінювання електролітів неінвазивним методом, що запобігає створення додаткової травми в критичних ситуаціях. 5 Комп’ютерна верстка А. Крулевський 51280 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
