Система оцінювання невизначеності вимірювання

Номер патенту: 34958

Опубліковано: 26.08.2008

Автори: Яремчук Ніна Антонівна, Гальовська Марина Валентинівна

Завантажити PDF файл.

Формула / Реферат

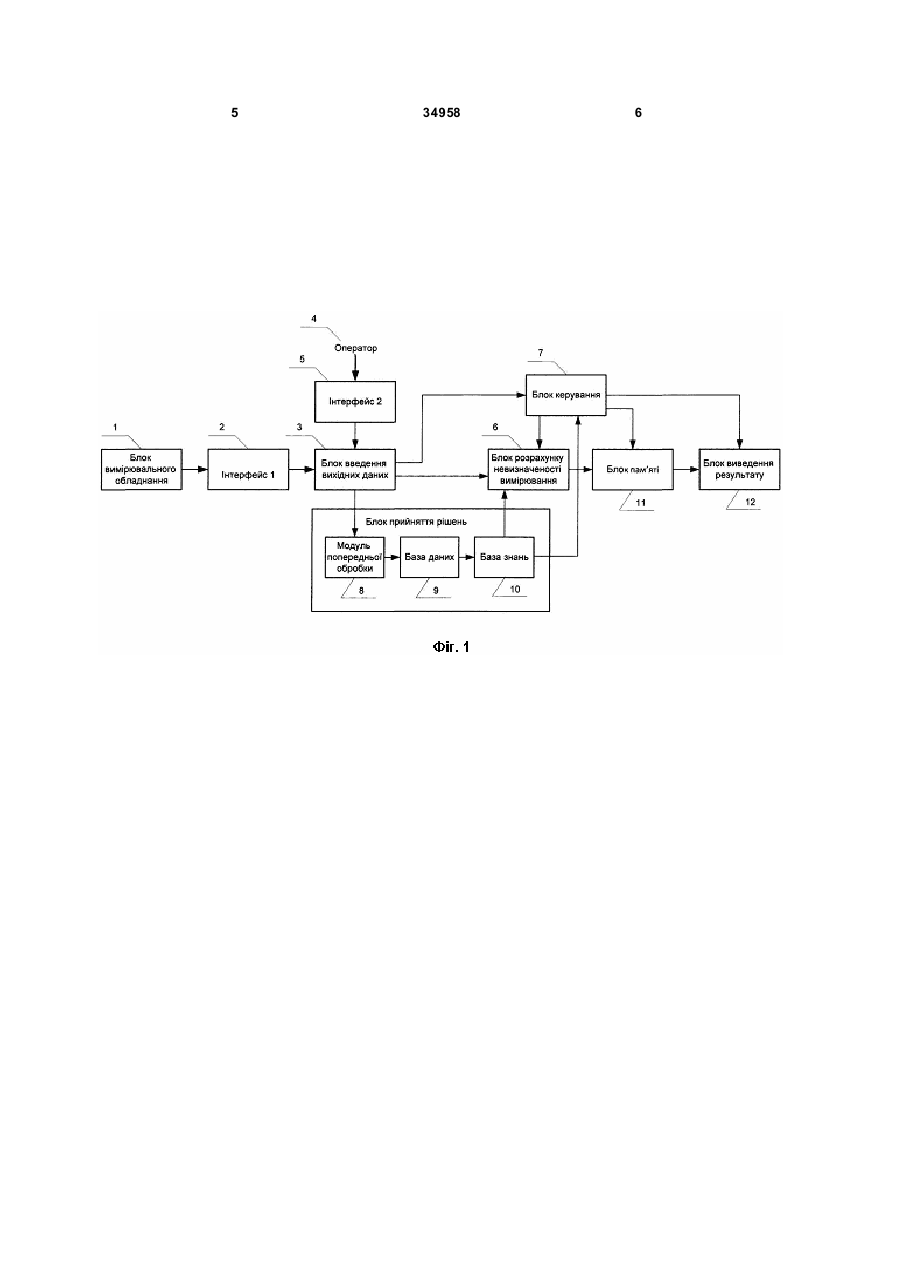

Система оцінювання невизначеності вимірювання, яка містить блок вимірювального обладнання, підключений через перший інтерфейс до блока введення вихідних даних, інший вхід якого підключений до оператора через другий інтерфейс, блок розрахунку невизначеності вимірювання, блок пам'яті, блок виведення результатів та блок керування, причому вихід блока введення даних підключений до входів блоків керування і розрахунку невизначеності вимірювання, який підключений до послідовно з'єднаних блоків пам'яті та виведення результатів, а вихід блока керування під'єднаний до входів блока розрахунку невизначеності вимірювання, блока пам'яті та блока виведення результатів, яка відрізняється тим, що вона додатково містить блок прийняття рішень, який містить послідовно з'єднані модуль попередньої обробки, базу даних, базу знань, причому вихід блока введення даних з'єднаний із входом модуля попередньої обробки, а вихід бази знань підключений до входу блока розрахунку невизначеності вимірювання і до блока керування.

Текст

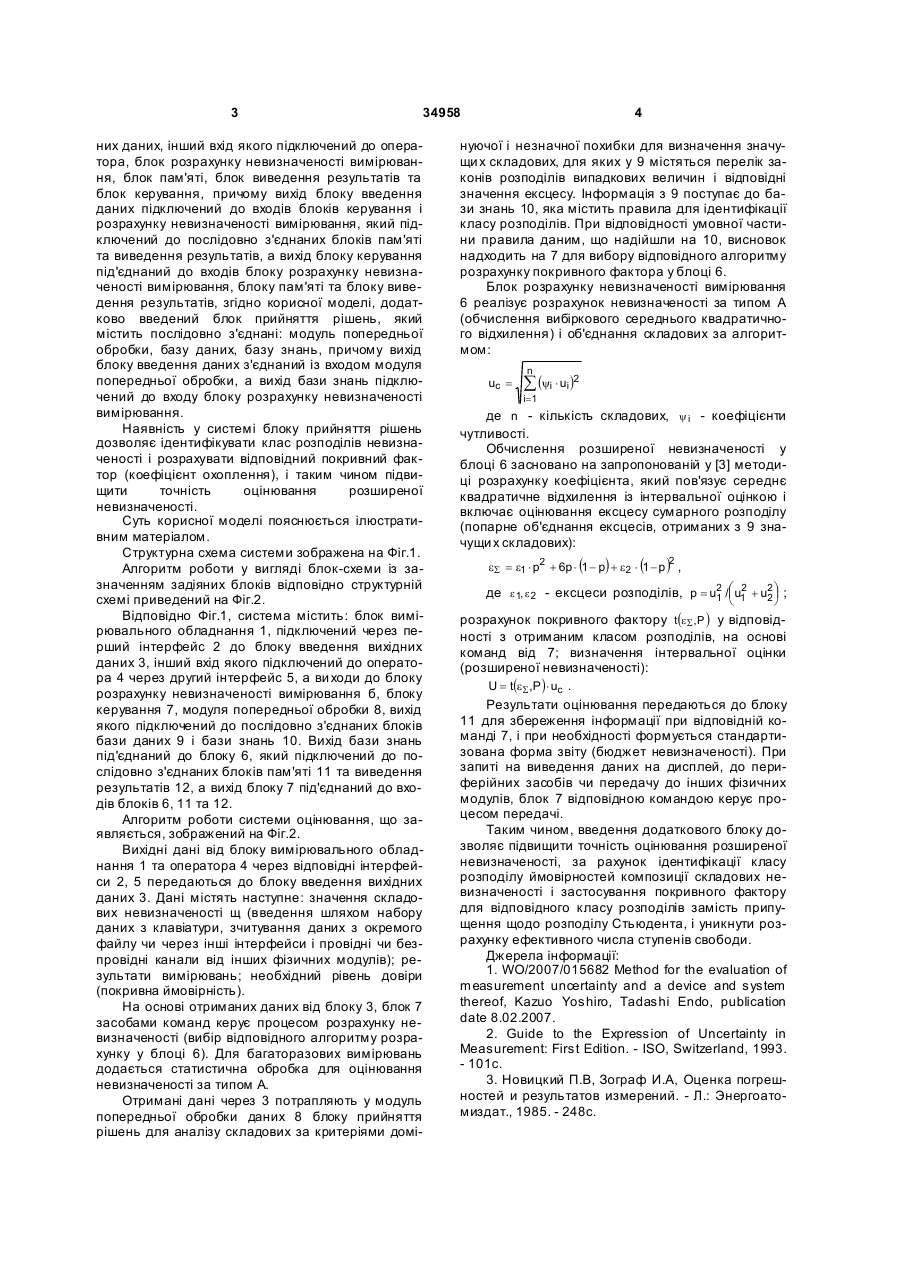

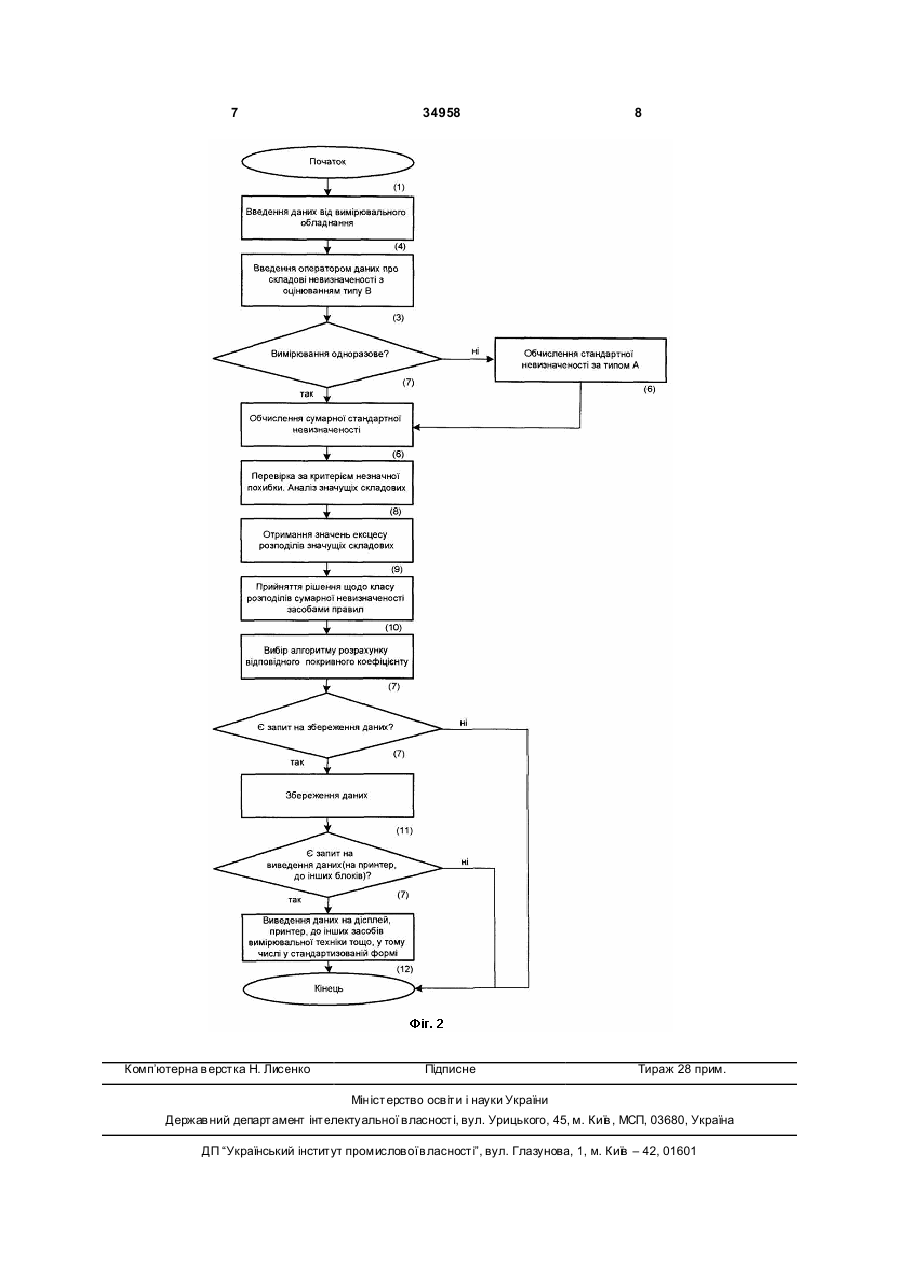

Система оцінювання невизначеності вимірювання, яка містить блок вимірювального обладнання, підключений через перший інтерфейс до блока введення вихідних даних, інший вхід якого підключений до оператора через другий інтерфейс, блок розрахунку невизначеності вимірювання, блок пам'яті, блок виведення результатів та 3 34958 них даних, інший вхід якого підключений до оператора, блок розрахунку невизначеності вимірювання, блок пам'яті, блок виведення результатів та блок керування, причому вихід блоку введення даних підключений до входів блоків керування і розрахунку невизначеності вимірювання, який підключений до послідовно з'єднаних блоків пам'яті та виведення результатів, а вихід блоку керування під'єднаний до входів блоку розрахунку невизначеності вимірювання, блоку пам'яті та блоку виведення результатів, згідно корисної моделі, додатково введений блок прийняття рішень, який містить послідовно з'єднані: модуль попередньої обробки, базу даних, базу знань, причому вихід блоку введення даних з'єднаний із входом модуля попередньої обробки, а вихід бази знань підключений до входу блоку розрахунку невизначеності вимірювання. Наявність у системі блоку прийняття рішень дозволяє ідентифікувати клас розподілів невизначеності і розрахувати відповідний покривний фактор (коефіцієнт охоплення), і таким чином підвищити точність оцінювання розширеної невизначеності. Суть корисної моделі пояснюється ілюстративним матеріалом. Структурна схема системи зображена на Фіг.1. Алгоритм роботи у вигляді блок-схеми із зазначенням задіяних блоків відповідно структурній схемі приведений на Фіг.2. Відповідно Фіг.1, система містить: блок вимірювального обладнання 1, підключений через перший інтерфейс 2 до блоку введення вихідних даних 3, інший вхід якого підключений до оператора 4 через другий інтерфейс 5, а ви ходи до блоку розрахунку невизначеності вимірювання б, блоку керування 7, модуля попередньої обробки 8, вихід якого підключений до послідовно з'єднаних блоків бази даних 9 і бази знань 10. Вихід бази знань під'єднаний до блоку 6, який підключений до послідовно з'єднаних блоків пам'яті 11 та виведення результатів 12, а вихід блоку 7 під'єднаний до входів блоків 6, 11 та 12. Алгоритм роботи системи оцінювання, що заявляється, зображений на Фіг.2. Вихідні дані від блоку вимірювального обладнання 1 та оператора 4 через відповідні інтерфейси 2, 5 передаються до блоку введення вихідних даних 3. Дані містять наступне: значення складових невизначеності щ (введення шляхом набору даних з клавіатури, зчитування даних з окремого файлу чи через інші інтерфейси і провідні чи безпровідні канали від інших фізичних модулів); результати вимірювань; необхідний рівень довіри (покривна ймовірність). На основі отриманих даних від блоку 3, блок 7 засобами команд керує процесом розрахунку невизначеності (вибір відповідного алгоритму розрахунку у блоці 6). Для багаторазових вимірювань додається статистична обробка для оцінювання невизначеності за типом А. Отримані дані через 3 потрапляють у модуль попередньої обробки даних 8 блоку прийняття рішень для аналізу складових за критеріями домі 4 нуючої і незначної похибки для визначення значущи х складових, для яких у 9 містяться перелік законів розподілів випадкових величин і відповідні значення ексцесу. Інформація з 9 поступає до бази знань 10, яка містить правила для ідентифікації класу розподілів. При відповідності умовної частини правила даним, що надійшли на 10, висновок надходить на 7 для вибору відповідного алгоритму розрахунку покривного фактора у блоці 6. Блок розрахунку невизначеності вимірювання 6 реалізує розрахунок невизначеності за типом А (обчислення вибіркового середнього квадратичного відхилення) і об'єднання складових за алгоритмом: uc = n å (yi × ui )2 i= 1 де n - кількість складових, y i - коефіцієнти чутливості. Обчислення розширеної невизначеності у блоці 6 засновано на запропонованій у [3] методиці розрахунку коефіцієнта, який пов'язує середнє квадратичне відхилення із інтервальної оцінкою і включає оцінювання ексцесу сумарного розподілу (попарне об'єднання ексцесів, отриманих з 9 значущи х складових): eS = e1 × p2 + 6p × (1 - p) + e2 × (1 - p ) , 2 æ 2 ö де e 1, e 2 - ексцеси розподілів, p = u2 /ç u1 + u2 ÷ ; 1 2 è ø розрахунок покривного фактору t(e S ,P ) у відповідності з отриманим класом розподілів, на основі команд від 7; визначення інтервальної оцінки (розширеної невизначеності): U = t(eS ,P ) × uc . Результати оцінювання передаються до блоку 11 для збереження інформації при відповідній команді 7, і при необхідності формується стандартизована форма звіту (бюджет невизначеності). При запиті на виведення даних на дисплей, до периферійних засобів чи передачу до інших фізичних модулів, блок 7 відповідною командою керує процесом передачі. Таким чином, введення додаткового блоку дозволяє підвищити точність оцінювання розширеної невизначеності, за рахунок ідентифікації класу розподілу ймовірностей композиції складових невизначеності і застосування покривного фактору для відповідного класу розподілів замість припущення щодо розподілу Стьюдента, і уникнути розрахунку ефективного числа ступенів свободи. Джерела інформації: 1. WO/2007/015682 Method for the evaluation of measurement uncertainty and a device and system thereof, Kazuo Yoshiro, Tadashi Endo, publication date 8.02.2007. 2. Guide to the Expression of Uncertainty in Measurement: First Edition. - ISO, Switzerland, 1993. - 101с. 3. Новицкий П.В, Зограф И.А, Оценка погрешностей и результатов измерений. - Л.: Энергоатомиздат., 1985. - 248с. 5 34958 6 7 Комп’ютерна в ерстка Н. Лисенко 34958 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

System for evaluation of uncertainty of measurement

Автори англійською

Yaremchuk Nina Antonivna, Haliovska Maryna Valentynivna

Назва патенту російською

Система оценки неопределенности измерения

Автори російською

Яремчук Нина Антоновна, Галевская Марина Валентиновна

МПК / Мітки

МПК: G06F 17/18

Мітки: система, оцінювання, невизначеності, вимірювання
