Зрубова стінка активного типу для виконання берегоукріплювальних робіт
Номер патенту: 51365
Опубліковано: 12.07.2010
Автори: Керечан Дмитро Михайлович, Кір'янов Віктор Миколайович
Формула / Реферат
Зрубова стінка активного типу для виконання берегоукріплювальних робіт, що складається з горизонтальних колод, укладених з проміжками, в яких розміщено кам'яний матеріал, та анкерних поперечних колод, яка відрізняється тим, що поздовжні горизонтальні колоди-споруди укладені з утворенням зигзагоподібних у плані виступів під змінним кутом до напряму течії, а у проміжки між колодами укладені хмизові мати, привантажені кам'яним матеріалом.
Текст

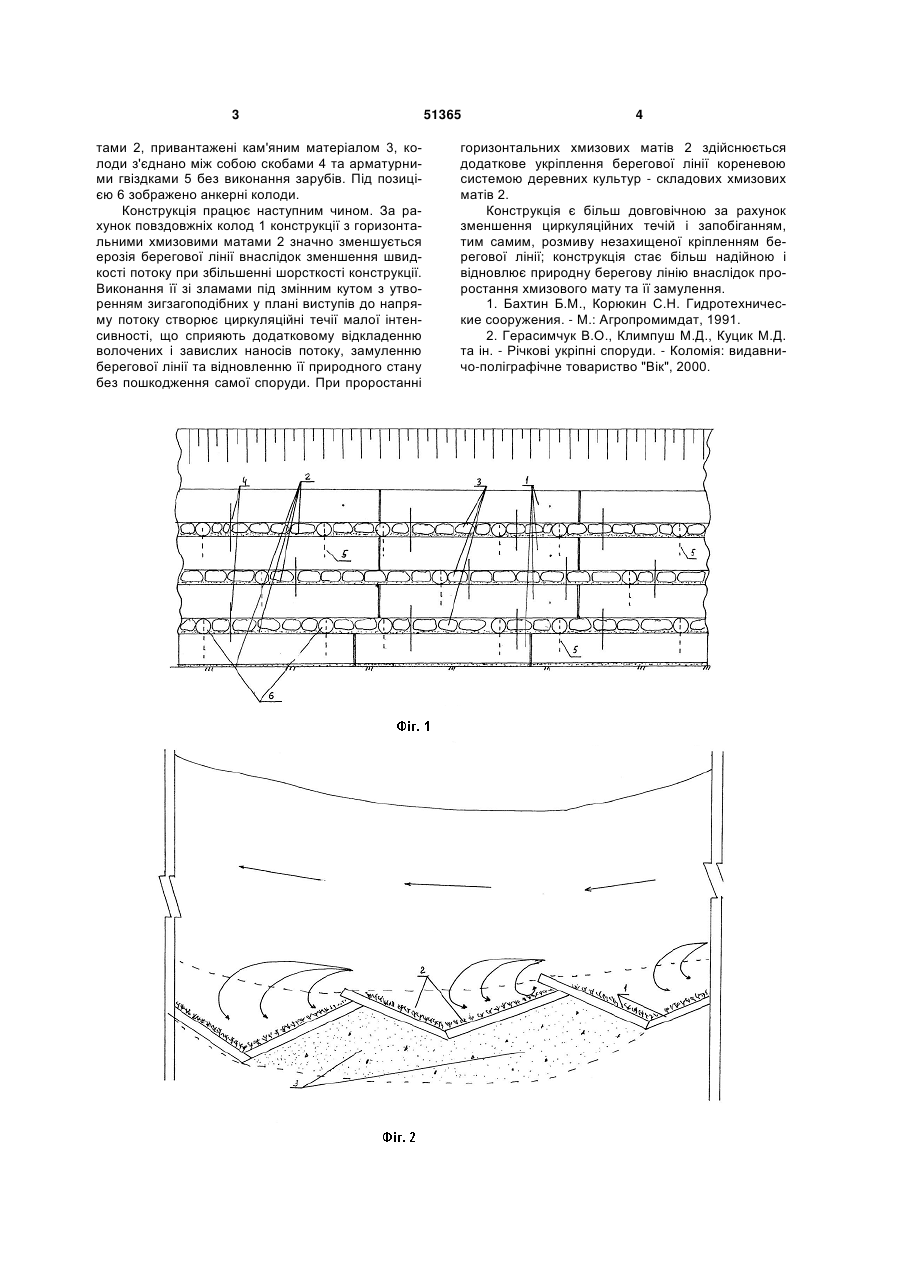

Зрубова стінка активного типу для виконання берегоукріплювальних робіт, що складається з 3 тами 2, привантажені кам'яним матеріалом 3, колоди з'єднано між собою скобами 4 та арматурними гвіздками 5 без виконання зарубів. Під позицією 6 зображено анкерні колоди. Конструкція працює наступним чином. За рахунок повздовжніх колод 1 конструкції з горизонтальними хмизовими матами 2 значно зменшується ерозія берегової лінії внаслідок зменшення швидкості потоку при збільшенні шорсткості конструкції. Виконання її зі зламами під змінним кутом з утворенням зигзагоподібних у плані виступів до напряму потоку створює циркуляційні течії малої інтенсивності, що сприяють додатковому відкладенню волочених і завислих наносів потоку, замуленню берегової лінії та відновленню її природного стану без пошкодження самої споруди. При проростанні 51365 4 горизонтальних хмизових матів 2 здійснюється додаткове укріплення берегової лінії кореневою системою деревних культур - складових хмизових матів 2. Конструкція є більш довговічною за рахунок зменшення циркуляційних течій і запобіганням, тим самим, розмиву незахищеної кріпленням берегової лінії; конструкція стає більш надійною і відновлює природну берегову лінію внаслідок проростання хмизового мату та її замулення. 1. Бахтин Б.М., Корюкин С.Н. Гидротехнические сооружения. - М.: Агропромимдат, 1991. 2. Герасимчук В.О., Климпуш М.Д., Куцик М.Д. та ін. - Річкові укріпні споруди. - Коломія: видавничо-поліграфічне товариство "Вік", 2000. 5 Комп’ютерна верстка М. Мацело 51365 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCrib wall of activetypeforshoreprotection operations
Автори англійськоюKirianov Viktor Mykolaiovych, Kerechan Dmytro Mykhailovych
Назва патенту російськоюСрубовая стенка активного типа для выполнения берегоукрепительных работ
Автори російськоюКирьянов Виктор Николаевич, Керечан Дмитрий Михайлович
МПК / Мітки
МПК: E02B 3/12
Мітки: стінка, зрубова, берегоукріплювальних, робіт, виконання, активного, типу
