Установка для дослідження вільних коливань систем з одним ступенем вільності

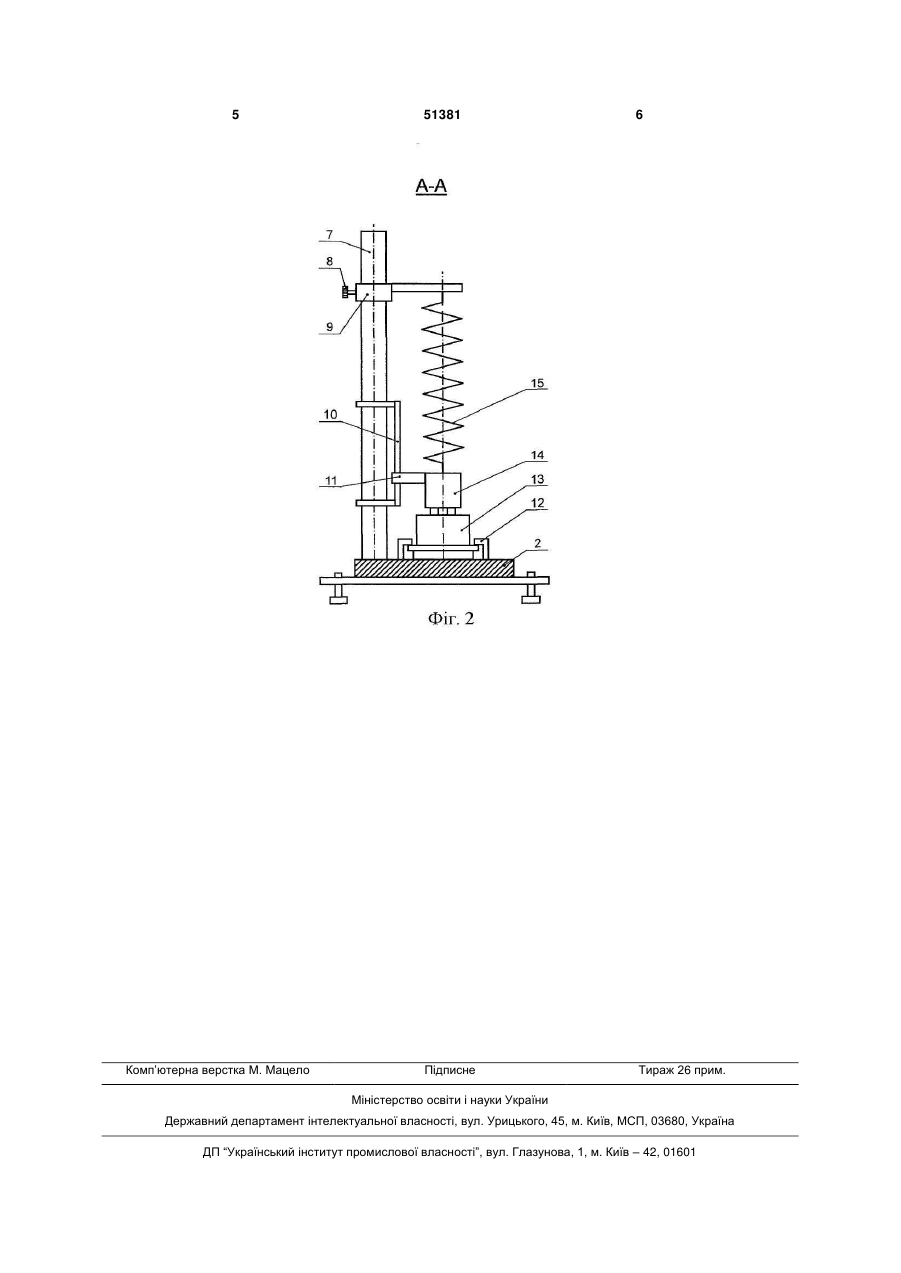

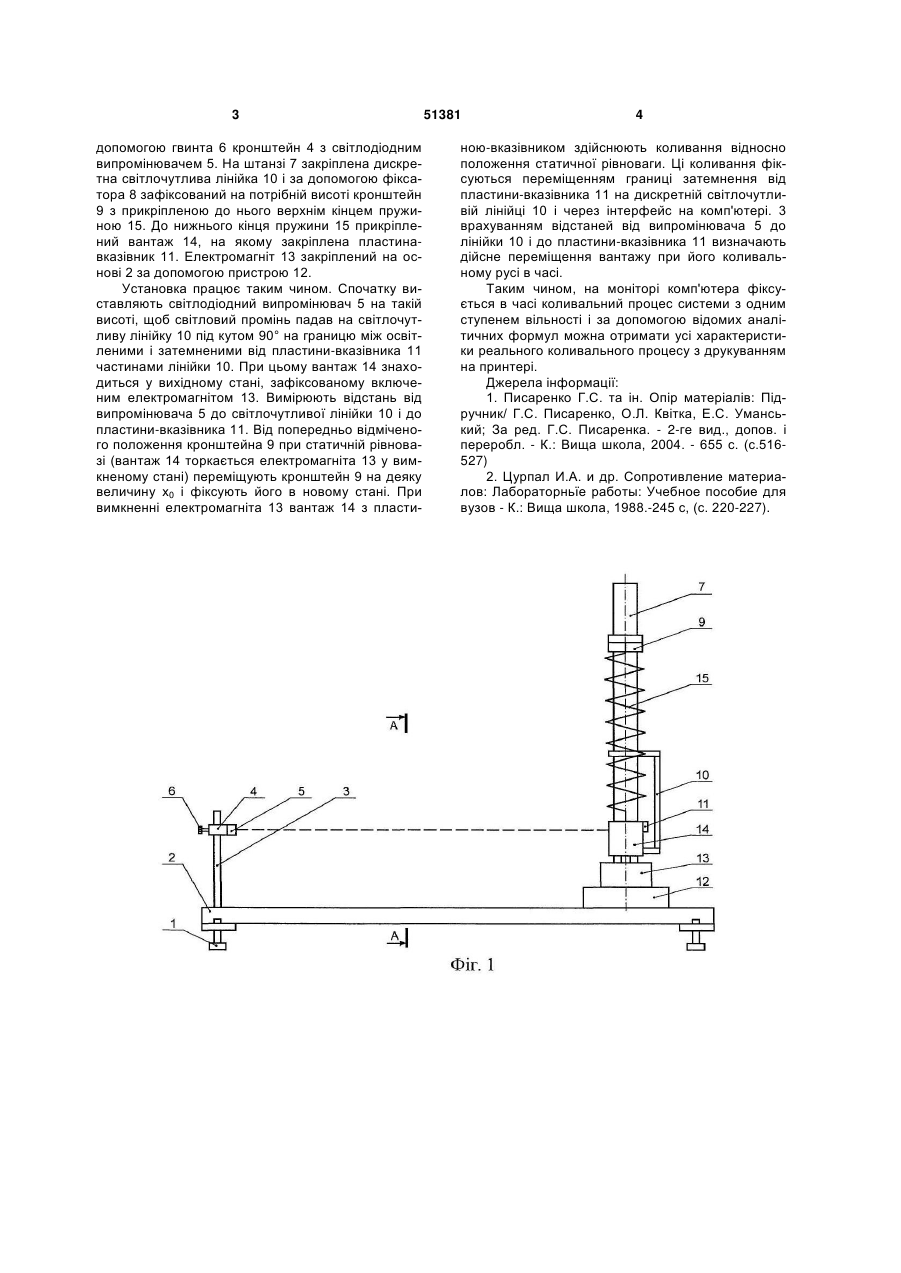

Установка для дослідження вільних коливань систем з одним ступенем вільності, яка включає основу з регульованими ніжками-гвинтами, закріплену на основі вертикальну штангу з кронштейном, який переміщується по штанзі і закріплюється на потрібній висоті, вантаж, підвішений на верти 3 допомогою гвинта 6 кронштейн 4 з світлодіодним випромінювачем 5. На штанзі 7 закріплена дискретна світлочутлива лінійка 10 і за допомогою фіксатора 8 зафіксований на потрібній висоті кронштейн 9 з прикріпленою до нього верхнім кінцем пружиною 15. До нижнього кінця пружини 15 прикріплений вантаж 14, на якому закріплена пластинавказівник 11. Електромагніт 13 закріплений на основі 2 за допомогою пристрою 12. Установка працює таким чином. Спочатку виставляють світлодіодний випромінювач 5 на такій висоті, щоб світловий промінь падав на світлочутливу лінійку 10 під кутом 90° на границю між освітленими і затемненими від пластини-вказівника 11 частинами лінійки 10. При цьому вантаж 14 знаходиться у вихідному стані, зафіксованому включеним електромагнітом 13. Вимірюють відстань від випромінювача 5 до світлочутливої лінійки 10 і до пластини-вказівника 11. Від попередньо відміченого положення кронштейна 9 при статичній рівновазі (вантаж 14 торкається електромагніта 13 у вимкненому стані) переміщують кронштейн 9 на деяку величину x0 і фіксують його в новому стані. При вимкненні електромагніта 13 вантаж 14 з пласти 51381 4 ною-вказівником здійснюють коливання відносно положення статичної рівноваги. Ці коливання фіксуються переміщенням границі затемнення від пластини-вказівника 11 на дискретній світлочутливій лінійці 10 і через інтерфейс на комп'ютері. 3 врахуванням відстаней від випромінювача 5 до лінійки 10 і до пластини-вказівника 11 визначають дійсне переміщення вантажу при його коливальному русі в часі. Таким чином, на моніторі комп'ютера фіксується в часі коливальний процес системи з одним ступенем вільності і за допомогою відомих аналітичних формул можна отримати усі характеристики реального коливального процесу з друкуванням на принтері. Джерела інформації: 1. Писаренко Г.С. та ін. Опір матеріалів: Підручник/ Г.С. Писаренко, О.Л. Квітка, Е.С. Уманський; За ред. Г.С. Писаренка. - 2-ге вид., допов. і переробл. - К.: Вища школа, 2004. - 655 с. (с.516527) 2. Цурпал И.А. и др. Сопротивление материалов: Лабораторньїе работы: Учебное пособие для вузов - К.: Вища школа, 1988.-245 с, (с. 220-227). 5 Комп’ютерна верстка М. Мацело 51381 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
