Тепловий пункт системи теплопостачання

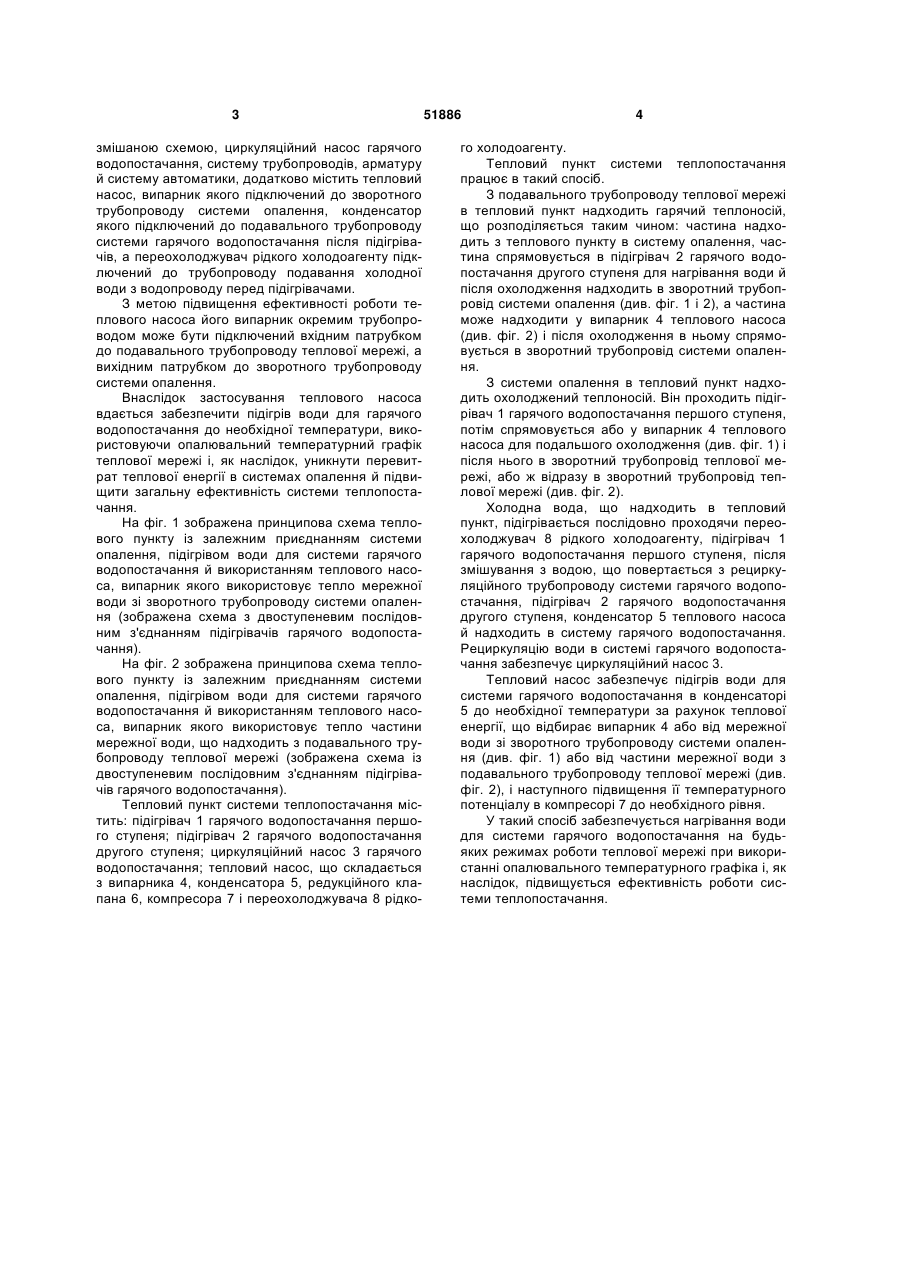

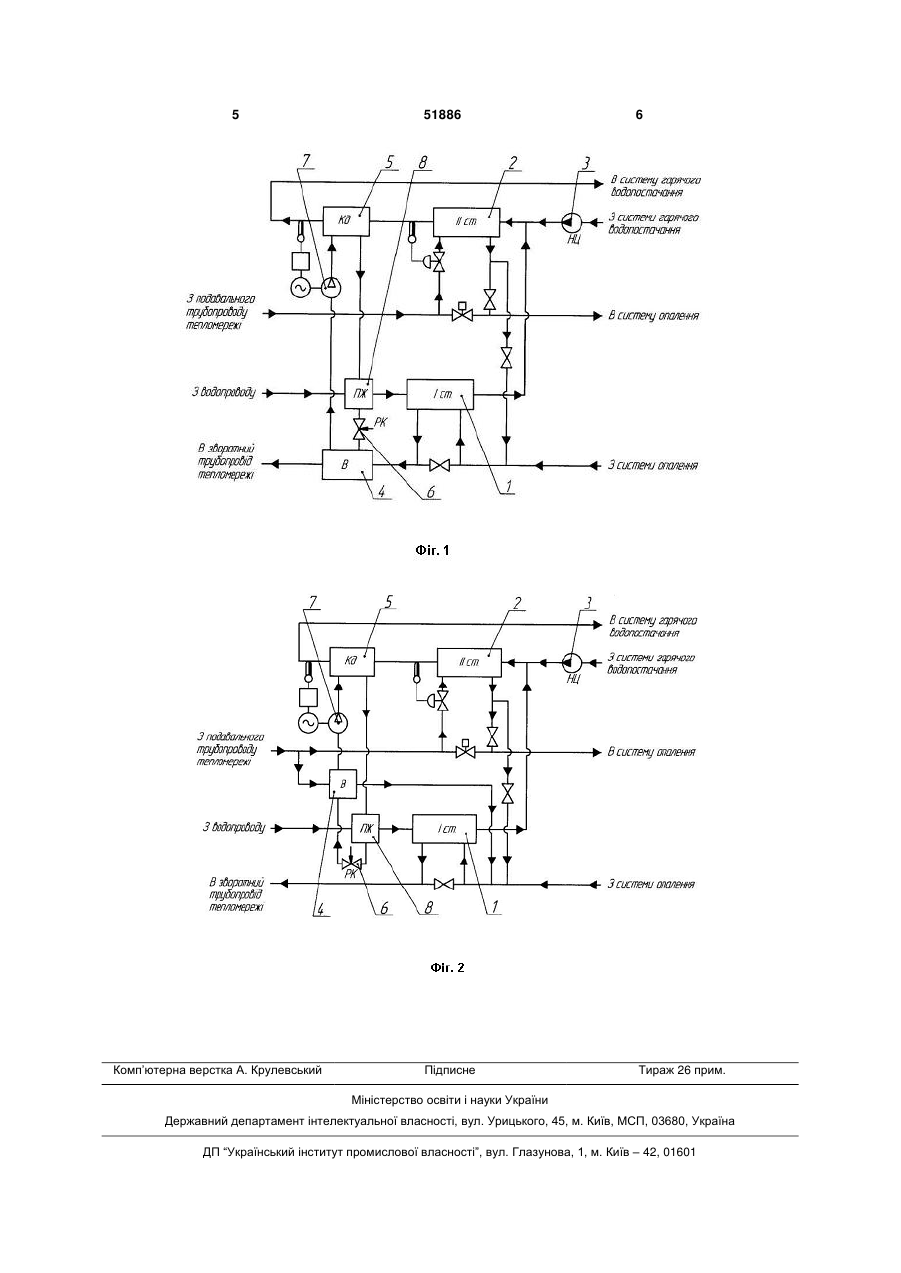

1. Тепловий пункт системи теплопостачання із залежним приєднанням системи опалення й підігрівом води для системи гарячого водопостачання, що має один або два підігрівачі гарячого водопостачання першого й другого ступенів, які з'єднані за послідовною або змішаною схемою, циркуляційний насос гарячого водопостачання, систему 3 змішаною схемою, циркуляційний насос гарячого водопостачання, систему трубопроводів, арматуру й систему автоматики, додатково містить тепловий насос, випарник якого підключений до зворотного трубопроводу системи опалення, конденсатор якого підключений до подавального трубопроводу системи гарячого водопостачання після підігрівачів, а переохолоджувач рідкого холодоагенту підключений до трубопроводу подавання холодної води з водопроводу перед підігрівачами. З метою підвищення ефективності роботи теплового насоса його випарник окремим трубопроводом може бути підключений вхідним патрубком до подавального трубопроводу теплової мережі, а вихідним патрубком до зворотного трубопроводу системи опалення. Внаслідок застосування теплового насоса вдається забезпечити підігрів води для гарячого водопостачання до необхідної температури, використовуючи опалювальний температурний графік теплової мережі і, як наслідок, уникнути перевитрат теплової енергії в системах опалення й підвищити загальну ефективність системи теплопостачання. На фіг. 1 зображена принципова схема теплового пункту із залежним приєднанням системи опалення, підігрівом води для системи гарячого водопостачання й використанням теплового насоса, випарник якого використовує тепло мережної води зі зворотного трубопроводу системи опалення (зображена схема з двоступеневим послідовним з'єднанням підігрівачів гарячого водопостачання). На фіг. 2 зображена принципова схема теплового пункту із залежним приєднанням системи опалення, підігрівом води для системи гарячого водопостачання й використанням теплового насоса, випарник якого використовує тепло частини мережної води, що надходить з подавального трубопроводу теплової мережі (зображена схема із двоступеневим послідовним з'єднанням підігрівачів гарячого водопостачання). Тепловий пункт системи теплопостачання містить: підігрівач 1 гарячого водопостачання першого ступеня; підігрівач 2 гарячого водопостачання другого ступеня; циркуляційний насос 3 гарячого водопостачання; тепловий насос, що складається з випарника 4, конденсатора 5, редукційного клапана 6, компресора 7 і переохолоджувача 8 рідко 51886 4 го холодоагенту. Тепловий пункт системи теплопостачання працює в такий спосіб. З подавального трубопроводу теплової мережі в тепловий пункт надходить гарячий теплоносій, що розподіляється таким чином: частина надходить з теплового пункту в систему опалення, частина спрямовується в підігрівач 2 гарячого водопостачання другого ступеня для нагрівання води й після охолодження надходить в зворотний трубопровід системи опалення (див. фіг. 1 і 2), а частина може надходити у випарник 4 теплового насоса (див. фіг. 2) і після охолодження в ньому спрямовується в зворотний трубопровід системи опалення. З системи опалення в тепловий пункт надходить охолоджений теплоносій. Він проходить підігрівач 1 гарячого водопостачання першого ступеня, потім спрямовується або у випарник 4 теплового насоса для подальшого охолодження (див. фіг. 1) і після нього в зворотний трубопровід теплової мережі, або ж відразу в зворотний трубопровід теплової мережі (див. фіг. 2). Холодна вода, що надходить в тепловий пункт, підігрівається послідовно проходячи переохолоджувач 8 рідкого холодоагенту, підігрівач 1 гарячого водопостачання першого ступеня, після змішування з водою, що повертається з рециркуляційного трубопроводу системи гарячого водопостачання, підігрівач 2 гарячого водопостачання другого ступеня, конденсатор 5 теплового насоса й надходить в систему гарячого водопостачання. Рециркуляцію води в системі гарячого водопостачання забезпечує циркуляційний насос 3. Тепловий насос забезпечує підігрів води для системи гарячого водопостачання в конденсаторі 5 до необхідної температури за рахунок теплової енергії, що відбирає випарник 4 або від мережної води зі зворотного трубопроводу системи опалення (див. фіг. 1) або від частини мережної води з подавального трубопроводу теплової мережі (див. фіг. 2), і наступного підвищення її температурного потенціалу в компресорі 7 до необхідного рівня. У такий спосіб забезпечується нагрівання води для системи гарячого водопостачання на будьяких режимах роботи теплової мережі при використанні опалювального температурного графіка і, як наслідок, підвищується ефективність роботи системи теплопостачання. 5 Комп’ютерна верстка А. Крулевський 51886 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
