Ріжучий інструмент

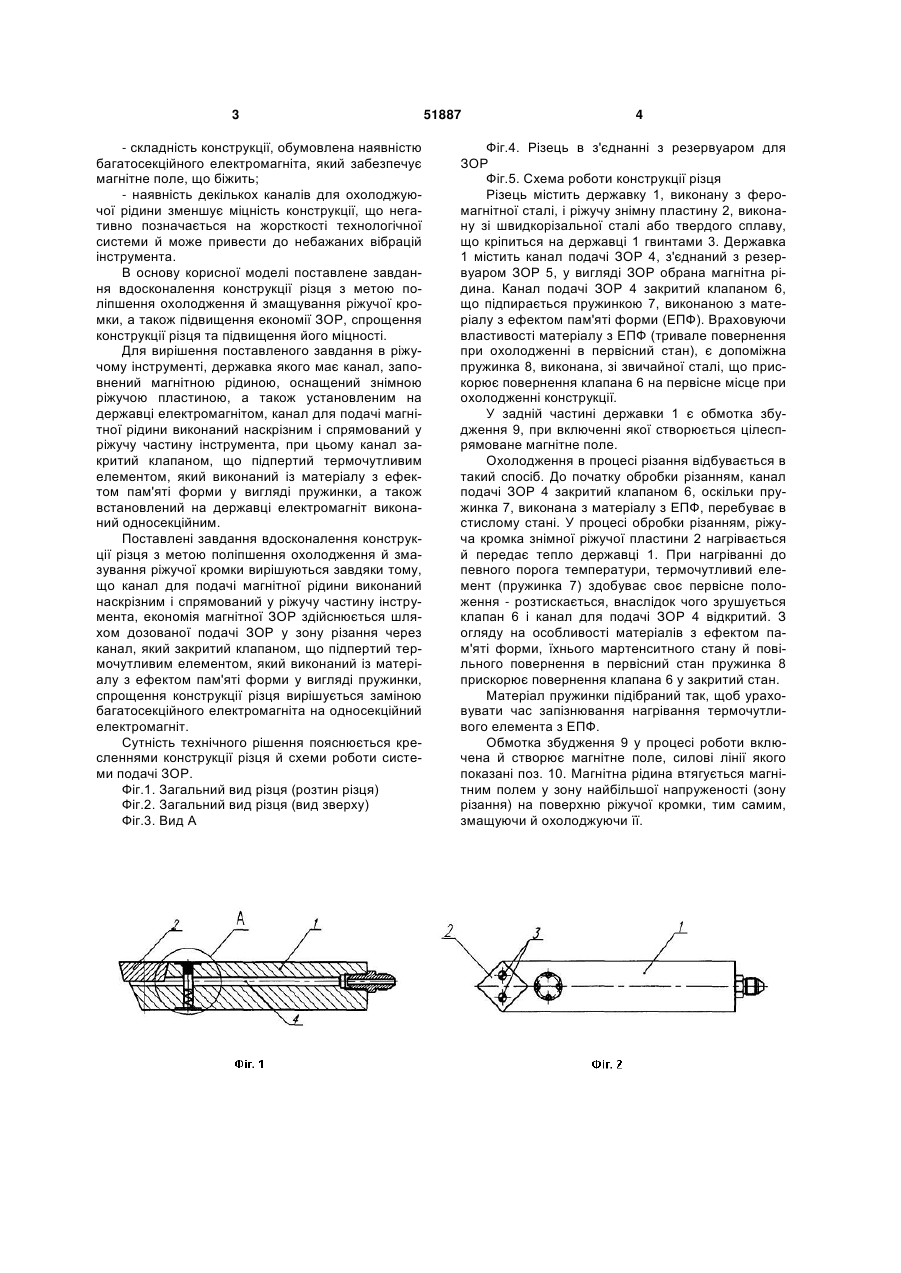

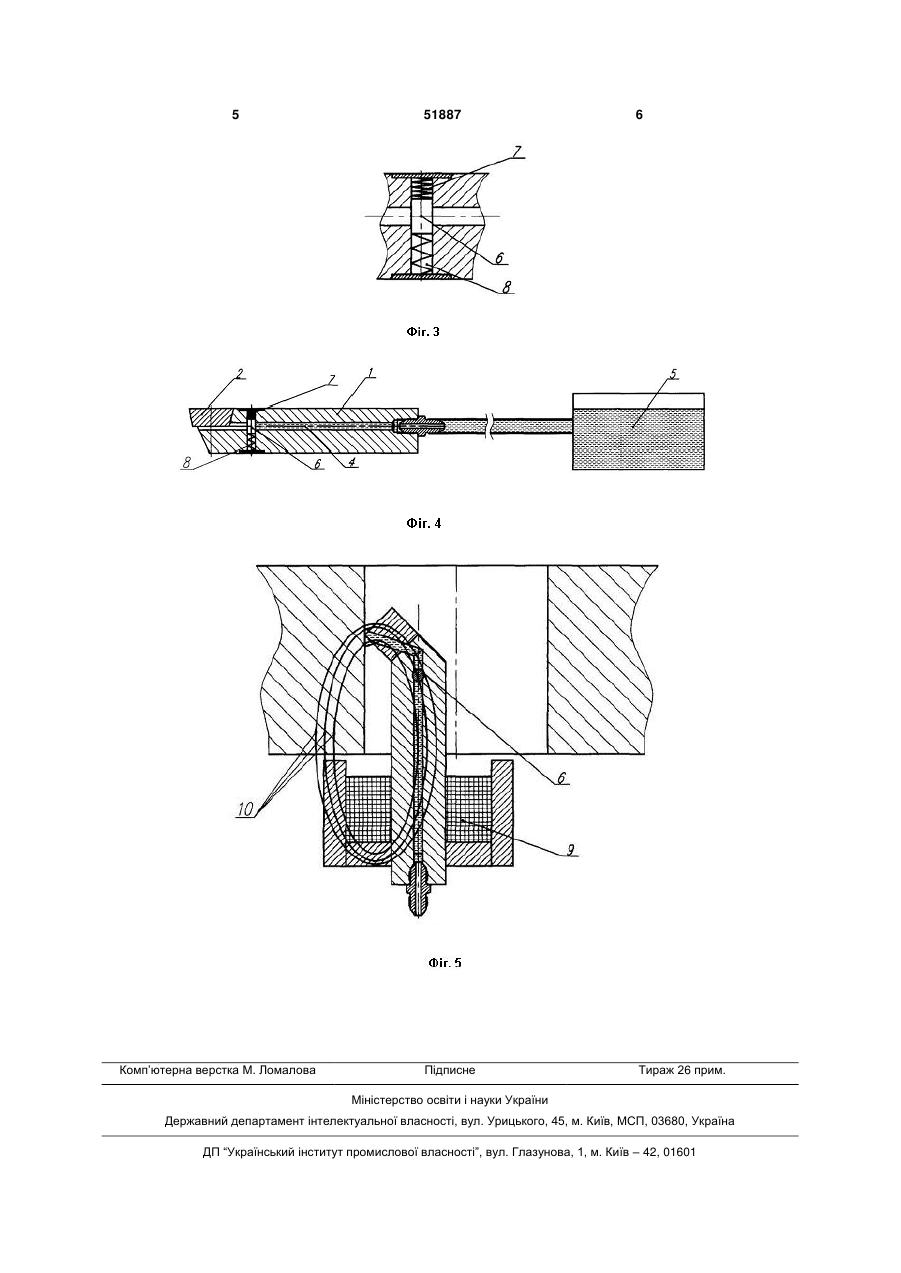

1. Ріжучий інструмент, державка якого має канал, заповнений магнітною рідиною, оснащений 3 - складність конструкції, обумовлена наявністю багатосекційного електромагніта, який забезпечує магнітне поле, що біжить; - наявність декількох каналів для охолоджуючої рідини зменшує міцність конструкції, що негативно позначається на жорсткості технологічної системи й може привести до небажаних вібрацій інструмента. В основу корисної моделі поставлене завдання вдосконалення конструкції різця з метою поліпшення охолодження й змащування ріжучої кромки, а також підвищення економії ЗОР, спрощення конструкції різця та підвищення його міцності. Для вирішення поставленого завдання в ріжучому інструменті, державка якого має канал, заповнений магнітною рідиною, оснащений знімною ріжучою пластиною, а також установленим на державці електромагнітом, канал для подачі магнітної рідини виконаний наскрізним і спрямований у ріжучу частину інструмента, при цьому канал закритий клапаном, що підпертий термочутливим елементом, який виконаний із матеріалу з ефектом пам'яті форми у вигляді пружинки, а також встановлений на державці електромагніт виконаний односекційним. Поставлені завдання вдосконалення конструкції різця з метою поліпшення охолодження й змазування ріжучої кромки вирішуються завдяки тому, що канал для подачі магнітної рідини виконаний наскрізним і спрямований у ріжучу частину інструмента, економія магнітної ЗОР здійснюється шляхом дозованої подачі ЗОР у зону різання через канал, який закритий клапаном, що підпертий термочутливим елементом, який виконаний із матеріалу з ефектом пам'яті форми у вигляді пружинки, спрощення конструкції різця вирішується заміною багатосекційного електромагніта на односекційний електромагніт. Сутність технічного рішення пояснюється кресленнями конструкції різця й схеми роботи системи подачі ЗОР. Фіг.1. Загальний вид різця (розтин різця) Фіг.2. Загальний вид різця (вид зверху) Фіг.3. Вид А 51887 4 Фіг.4. Різець в з'єднанні з резервуаром для ЗОР Фіг.5. Схема роботи конструкції різця Різець містить державку 1, виконану з феромагнітної сталі, і ріжучу знімну пластину 2, виконану зі швидкорізальної сталі або твердого сплаву, що кріпиться на державці 1 гвинтами 3. Державка 1 містить канал подачі ЗОР 4, з'єднаний з резервуаром ЗОР 5, у вигляді ЗОР обрана магнітна рідина. Канал подачі ЗОР 4 закритий клапаном 6, що підпирається пружинкою 7, виконаною з матеріалу з ефектом пам'яті форми (ЕПФ). Враховуючи властивості матеріалу з ЕПФ (тривале повернення при охолодженні в первісний стан), є допоміжна пружинка 8, виконана, зі звичайної сталі, що прискорює повернення клапана 6 на первісне місце при охолодженні конструкції. У задній частині державки 1 є обмотка збудження 9, при включенні якої створюється цілеспрямоване магнітне поле. Охолодження в процесі різання відбувається в такий спосіб. До початку обробки різанням, канал подачі ЗОР 4 закритий клапаном 6, оскільки пружинка 7, виконана з матеріалу з ЕПФ, перебуває в стислому стані. У процесі обробки різанням, ріжуча кромка знімної ріжучої пластини 2 нагрівається й передає тепло державці 1. При нагріванні до певного порога температури, термочутливий елемент (пружинка 7) здобуває своє первісне положення - розтискається, внаслідок чого зрушується клапан 6 і канал для подачі ЗОР 4 відкритий. З огляду на особливості матеріалів з ефектом пам'яті форми, їхнього мартенситного стану й повільного повернення в первісний стан пружинка 8 прискорює повернення клапана 6 у закритий стан. Матеріал пружинки підібраний так, щоб ураховувати час запізнювання нагрівання термочутливого елемента з ЕПФ. Обмотка збудження 9 у процесі роботи включена й створює магнітне поле, силові лінії якого показані поз. 10. Магнітна рідина втягується магнітним полем у зону найбільшої напруженості (зону різання) на поверхню ріжучої кромки, тим самим, змащуючи й охолоджуючи її. 5 Комп’ютерна верстка М. Ломалова 51887 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
