Комплекс для біологічної очистки стічних вод

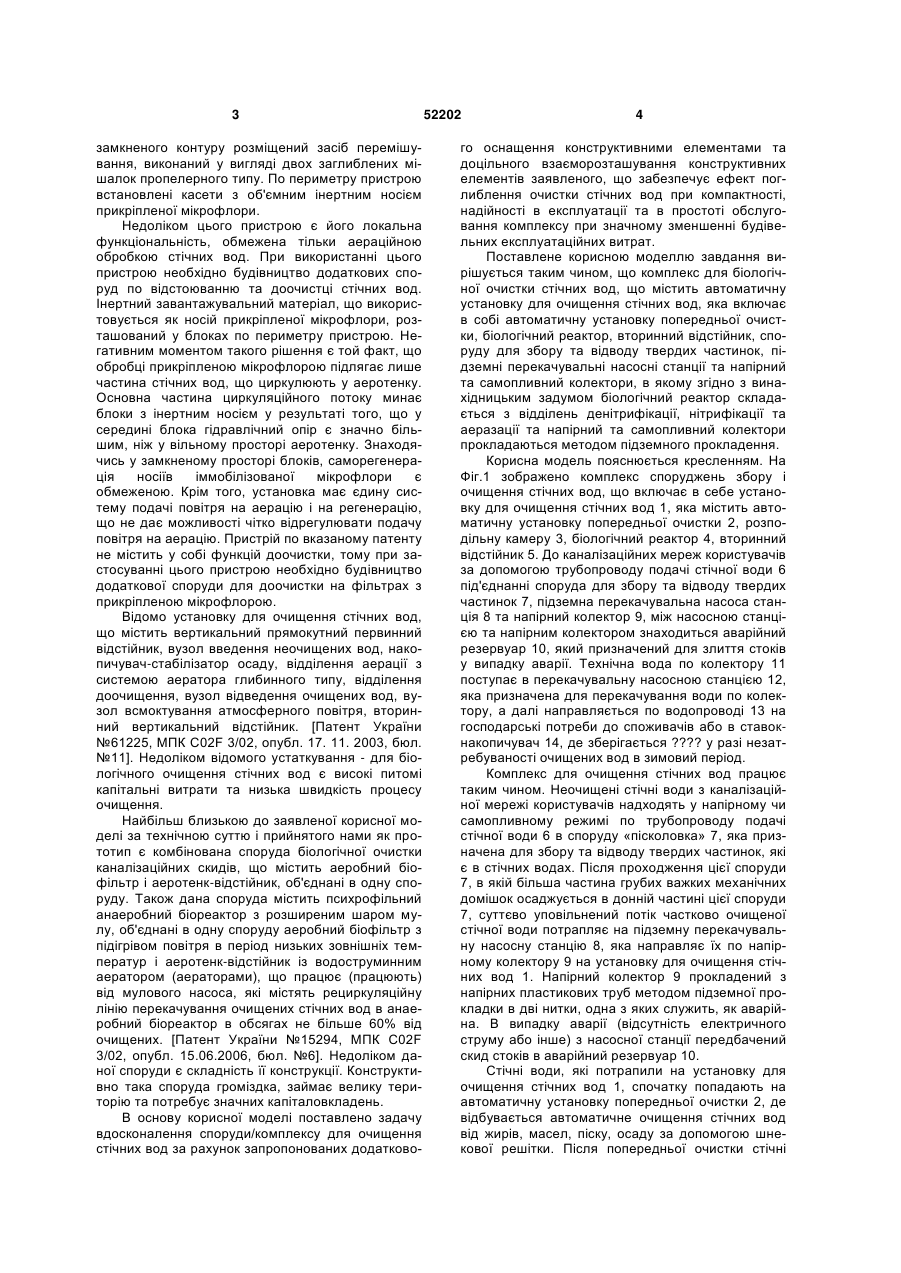

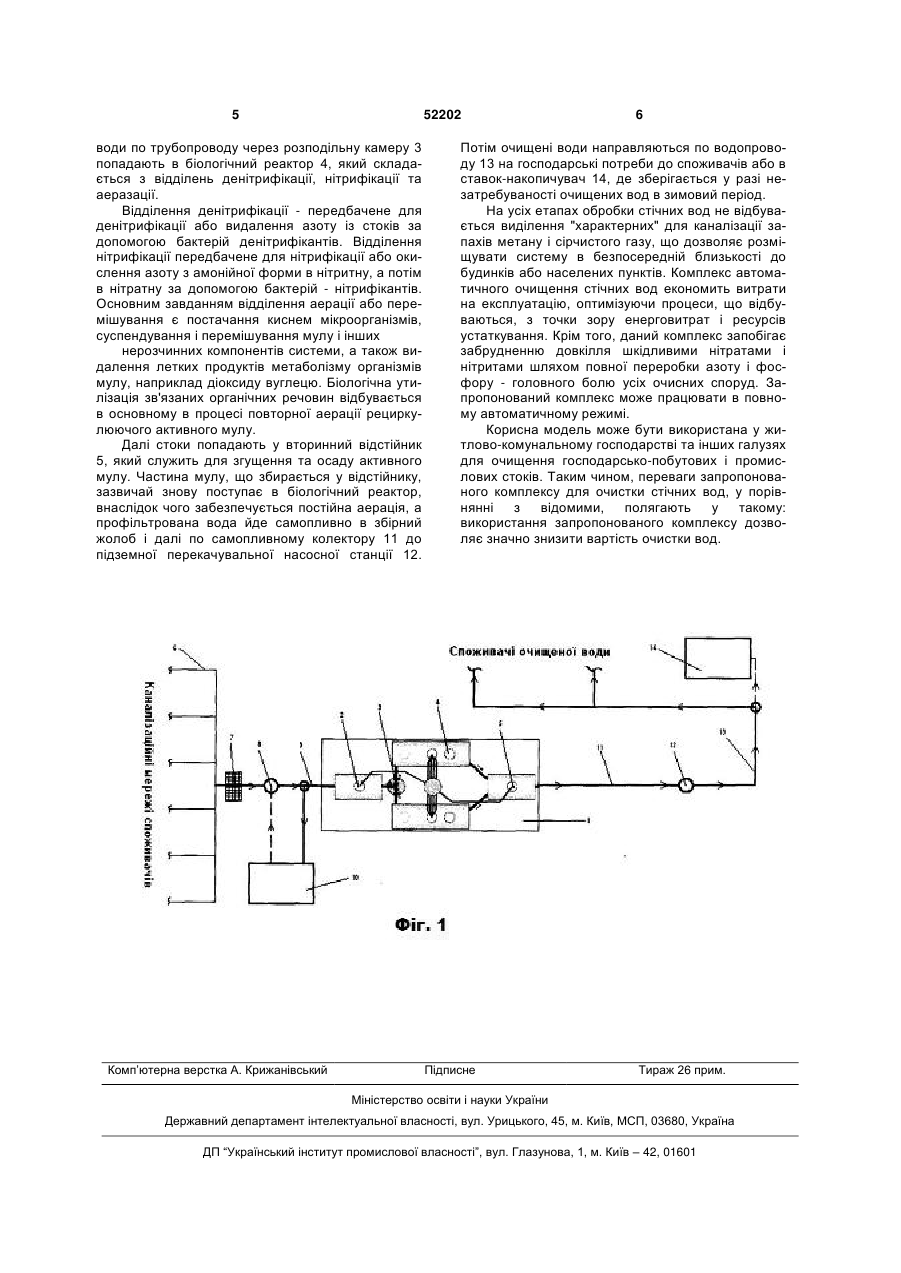

Комплекс для біологічної очистки стічних вод, що містить автоматичну установку для очищення 3 замкненого контуру розміщений засіб перемішування, виконаний у вигляді двох заглиблених мішалок пропелерного типу. По периметру пристрою встановлені касети з об'ємним інертним носієм прикріпленої мікрофлори. Недоліком цього пристрою є його локальна функціональність, обмежена тільки аераційною обробкою стічних вод. При використанні цього пристрою необхідно будівництво додаткових споруд по відстоюванню та доочистці стічних вод. Інертний завантажувальний матеріал, що використовується як носій прикріпленої мікрофлори, розташований у блоках по периметру пристрою. Негативним моментом такого рішення є той факт, що обробці прикріпленою мікрофлорою підлягає лише частина стічних вод, що циркулюють у аеротенку. Основна частина циркуляційного потоку минає блоки з інертним носієм у результаті того, що у середині блока гідравлічний опір є значно більшим, ніж у вільному просторі аеротенку. Знаходячись у замкненому просторі блоків, саморегенерація носіїв іммобілізованої мікрофлори є обмеженою. Крім того, установка має єдину систему подачі повітря на аерацію і на регенерацію, що не дає можливості чітко відрегулювати подачу повітря на аерацію. Пристрій по вказаному патенту не містить у собі функцій доочистки, тому при застосуванні цього пристрою необхідно будівництво додаткової споруди для доочистки на фільтрах з прикріпленою мікрофлорою. Відомо установку для очищення стічних вод, що містить вертикальний прямокутний первинний відстійник, вузол введення неочищених вод, накопичувач-стабілізатор осаду, відділення аерації з системою аератора глибинного типу, відділення доочищення, вузол відведення очищених вод, вузол всмоктування атмосферного повітря, вторинний вертикальний відстійник. [Патент України №61225, МПК C02F 3/02, опубл. 17. 11. 2003, бюл. №11]. Недоліком відомого устаткування - для біологічного очищення стічних вод є високі питомі капітальні витрати та низька швидкість процесу очищення. Найбільш близькою до заявленої корисної моделі за технічною суттю і прийнятого нами як прототип є комбінована споруда біологічної очистки каналізаційних скидів, що містить аеробний біофільтр і аеротенк-відстійник, об'єднані в одну споруду. Також дана споруда містить психрофільний анаеробний біореактор з розширеним шаром мулу, об'єднані в одну споруду аеробний біофільтр з підігрівом повітря в період низьких зовнішніх температур і аеротенк-відстійник із водоструминним аератором (аераторами), що працює (працюють) від мулового насоса, які містять рециркуляційну лінію перекачування очищених стічних вод в анаеробний біореактор в обсягах не більше 60% від очищених. [Патент України №15294, МПК C02F 3/02, опубл. 15.06.2006, бюл. №6]. Недоліком даної споруди є складність її конструкції. Конструктивно така споруда громіздка, займає велику територію та потребує значних капіталовкладень. В основу корисної моделі поставлено задачу вдосконалення споруди/комплексу для очищення стічних вод за рахунок запропонованих додатково 52202 4 го оснащення конструктивними елементами та доцільного взаєморозташування конструктивних елементів заявленого, що забезпечує ефект поглиблення очистки стічних вод при компактності, надійності в експлуатації та в простоті обслуговання комплексу при значному зменшенні будівельних експлуатаційних витрат. Поставлене корисною моделлю завдання вирішується таким чином, що комплекс для біологічної очистки стічних вод, що містить автоматичну установку для очищення стічних вод, яка включає в собі автоматичну установку попередньої очистки, біологічний реактор, вторинний відстійник, споруду для збору та відводу твердих частинок, підземні перекачувальні насосні станції та напірний та самопливний колектори, в якому згідно з винахідницьким задумом біологічний реактор складається з відділень денітрифікації, нітрифікації та аеразації та напірний та самопливний колектори прокладаються методом підземного прокладення. Корисна модель пояснюється кресленням. На Фіг.1 зображено комплекс споруджень збору і очищення стічних вод, що включає в себе установку для очищення стічних вод 1, яка містить автоматичну установку попередньої очистки 2, розподільну камеру 3, біологічний реактор 4, вторинний відстійник 5. До каналізаційних мереж користувачів за допомогою трубопроводу подачі стічної води 6 під'єднанні споруда для збору та відводу твердих частинок 7, підземна перекачувальна насоса станція 8 та напірний колектор 9, між насосною станцією та напірним колектором знаходиться аварійний резервуар 10, який призначений для злиття стоків у випадку аварії. Технічна вода по колектору 11 поступає в перекачувальну насосною станцією 12, яка призначена для перекачування води по колектору, а далі направляється по водопроводі 13 на господарські потреби до споживачів або в ставокнакопичувач 14, де зберігається ???? у разі незатребуваності очищених вод в зимовий період. Комплекс для очищення стічних вод працює таким чином. Неочищені стічні води з каналізаційної мережі користувачів надходять у напірному чи самопливному режимі по трубопроводу подачі стічної води 6 в споруду «пісколовка» 7, яка призначена для збору та відводу твердих частинок, які є в стічних водах. Після проходження цієї споруди 7, в якій більша частина грубих важких механічних домішок осаджується в донній частині цієї споруди 7, суттєво уповільнений потік частково очищеної стічної води потрапляє на підземну перекачувальну насосну станцію 8, яка направляє їх по напірному колектору 9 на установку для очищення стічних вод 1. Напірний колектор 9 прокладений з напірних пластикових труб методом підземної прокладки в дві нитки, одна з яких служить, як аварійна. В випадку аварії (відсутність електричного струму або інше) з насосної станції передбачений скид стоків в аварійний резервуар 10. Стічні води, які потрапили на установку для очищення стічних вод 1, спочатку попадають на автоматичну установку попередньої очистки 2, де відбувається автоматичне очищення стічних вод від жирів, масел, піску, осаду за допомогою шнекової решітки. Після попередньої очистки стічні 5 52202 води по трубопроводу через розподільну камеру 3 попадають в біологічний реактор 4, який складається з відділень денітрифікації, нітрифікації та аеразації. Відділення денітрифікації - передбачене для денітрифікації або видалення азоту із стоків за допомогою бактерій денітрифікантів. Відділення нітрифікації передбачене для нітрифікації або окислення азоту з амонійної форми в нітритну, а потім в нітратну за допомогою бактерій - нітрифікантів. Основним завданням відділення аерації або перемішування є постачання киснем мікроорганізмів, суспендування і перемішування мулу і інших нерозчинних компонентів системи, а також видалення летких продуктів метаболізму організмів мулу, наприклад діоксиду вуглецю. Біологічна утилізація зв'язаних органічних речовин відбувається в основному в процесі повторної аерації рециркулюючого активного мулу. Далі стоки попадають у вторинний відстійник 5, який служить для згущення та осаду активного мулу. Частина мулу, що збирається у відстійнику, зазвичай знову поступає в біологічний реактор, внаслідок чого забезпечується постійна аерація, а профільтрована вода йде самопливно в збірний жолоб і далі по самопливному колектору 11 до підземної перекачувальної насосної станції 12. Комп’ютерна верстка А. Крижанівський 6 Потім очищені води направляються по водопроводу 13 на господарські потреби до споживачів або в ставок-накопичувач 14, де зберігається у разі незатребуваності очищених вод в зимовий період. На усіх етапах обробки стічних вод не відбувається виділення "характерних" для каналізації запахів метану і сірчистого газу, що дозволяє розміщувати систему в безпосередній близькості до будинків або населених пунктів. Комплекс автоматичного очищення стічних вод економить витрати на експлуатацію, оптимізуючи процеси, що відбуваються, з точки зору енерговитрат і ресурсів устаткування. Крім того, даний комплекс запобігає забрудненню довкілля шкідливими нітратами і нітритами шляхом повної переробки азоту і фосфору - головного болю усіх очисних споруд. Запропонований комплекс може працювати в повному автоматичному режимі. Корисна модель може бути використана у житлово-комунальному господарстві та інших галузях для очищення господарсько-побутових і промислових стоків. Таким чином, переваги запропонованого комплексу для очистки стічних вод, у порівнянні з відомими, полягають у такому: використання запропонованого комплексу дозволяє значно знизити вартість очистки вод. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
