Регулятор рівня та густиномір

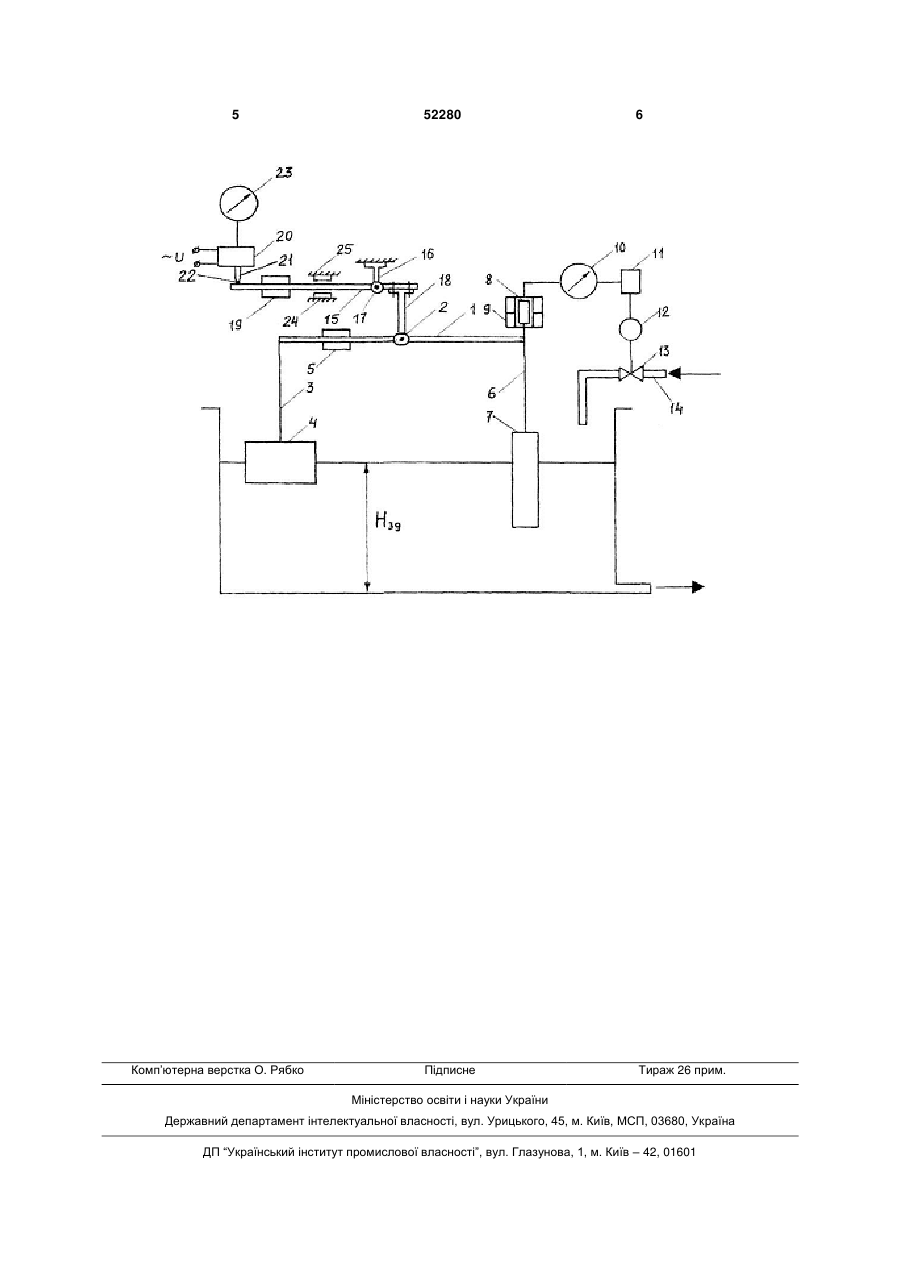

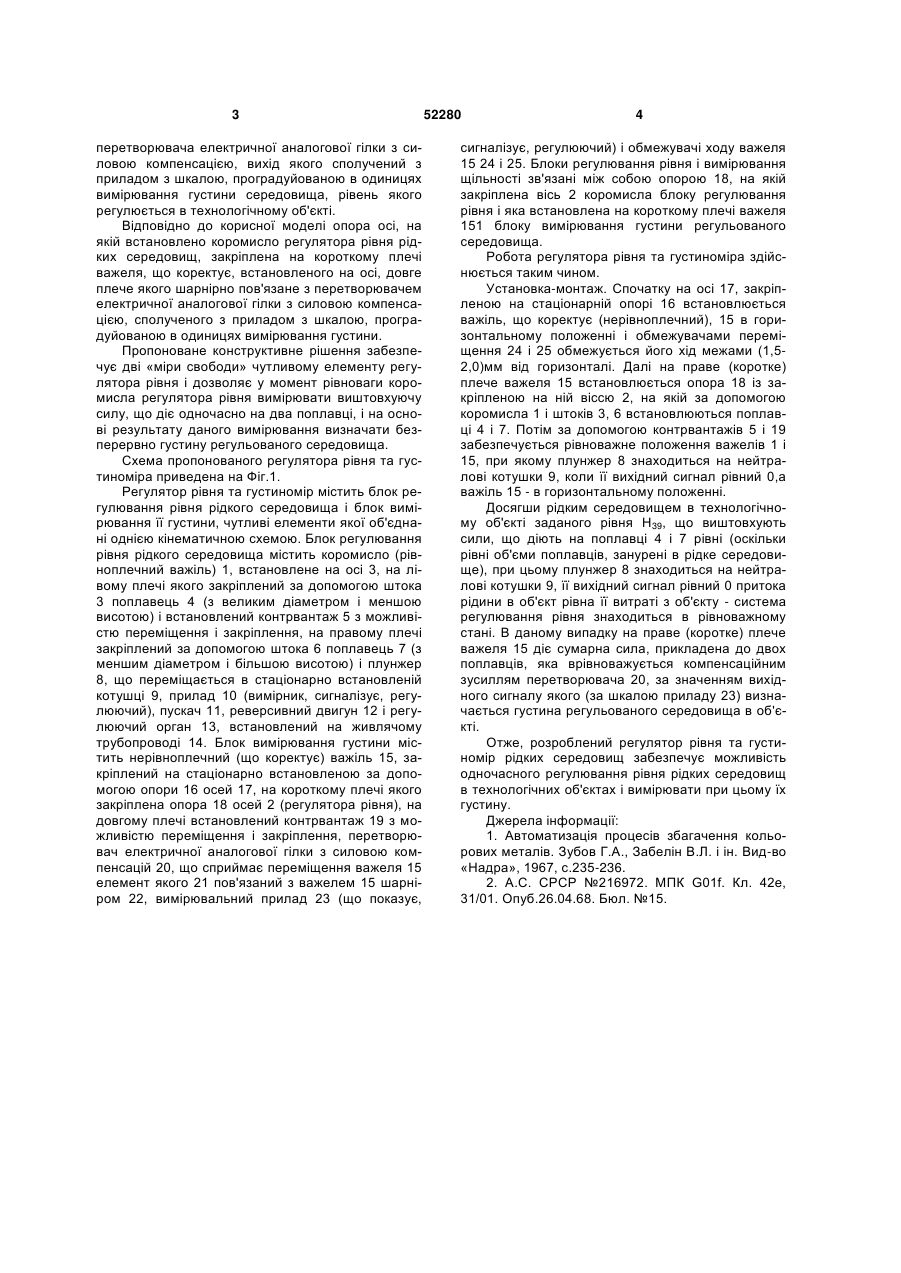

Регулятор рівня та густиномір, що містить рівноплечне коромисло, поплавці з різними висотами і різними діаметрами, встановлені на протилежних 3 перетворювача електричної аналогової гілки з силовою компенсацією, вихід якого сполучений з приладом з шкалою, проградуйованою в одиницях вимірювання густини середовища, рівень якого регулюється в технологічному об'єкті. Відповідно до корисної моделі опора осі, на якій встановлено коромисло регулятора рівня рідких середовищ, закріплена на короткому плечі важеля, що коректує, встановленого на осі, довге плече якого шарнірно пов'язане з перетворювачем електричної аналогової гілки з силовою компенсацією, сполученого з приладом з шкалою, проградуйованою в одиницях вимірювання густини. Пропоноване конструктивне рішення забезпечує дві «міри свободи» чутливому елементу регулятора рівня і дозволяє у момент рівноваги коромисла регулятора рівня вимірювати виштовхуючу силу, що діє одночасно на два поплавці, і на основі результату даного вимірювання визначати безперервно густину регульованого середовища. Схема пропонованого регулятора рівня та густиноміра приведена на Фіг.1. Регулятор рівня та густиномір містить блок регулювання рівня рідкого середовища і блок вимірювання її густини, чутливі елементи якої об'єднані однією кінематичною схемою. Блок регулювання рівня рідкого середовища містить коромисло (рівноплечний важіль) 1, встановлене на осі 3, на лівому плечі якого закріплений за допомогою штока 3 поплавець 4 (з великим діаметром і меншою висотою) і встановлений контрвантаж 5 з можливістю переміщення і закріплення, на правому плечі закріплений за допомогою штока 6 поплавець 7 (з меншим діаметром і більшою висотою) і плунжер 8, що переміщається в стаціонарно встановленій котушці 9, прилад 10 (вимірник, сигналізує, регулюючий), пускач 11, реверсивний двигун 12 і регулюючий орган 13, встановлений на живлячому трубопроводі 14. Блок вимірювання густини містить нерівноплечний (що коректує) важіль 15, закріплений на стаціонарно встановленою за допомогою опори 16 осей 17, на короткому плечі якого закріплена опора 18 осей 2 (регулятора рівня), на довгому плечі встановлений контрвантаж 19 з можливістю переміщення і закріплення, перетворювач електричної аналогової гілки з силовою компенсацій 20, що сприймає переміщення важеля 15 елемент якого 21 пов'язаний з важелем 15 шарніром 22, вимірювальний прилад 23 (що показує, 52280 4 сигналізує, регулюючий) і обмежувачі ходу важеля 15 24 і 25. Блоки регулювання рівня і вимірювання щільності зв'язані між собою опорою 18, на якій закріплена вісь 2 коромисла блоку регулювання рівня і яка встановлена на короткому плечі важеля 151 блоку вимірювання густини регульованого середовища. Робота регулятора рівня та густиноміра здійснюється таким чином. Установка-монтаж. Спочатку на осі 17, закріпленою на стаціонарній опорі 16 встановлюється важіль, що коректує (нерівноплечний), 15 в горизонтальному положенні і обмежувачами переміщення 24 і 25 обмежується його хід межами (1,52,0)мм від горизонталі. Далі на праве (коротке) плече важеля 15 встановлюється опора 18 із закріпленою на ній віссю 2, на якій за допомогою коромисла 1 і штоків 3, 6 встановлюються поплавці 4 і 7. Потім за допомогою контрвантажів 5 і 19 забезпечується рівноважне положення важелів 1 і 15, при якому плунжер 8 знаходиться на нейтралові котушки 9, коли її вихідний сигнал рівний 0,а важіль 15 - в горизонтальному положенні. Досягши рідким середовищем в технологічному об'єкті заданого рівня Н39, що виштовхують сили, що діють на поплавці 4 і 7 рівні (оскільки рівні об'єми поплавців, занурені в рідке середовище), при цьому плунжер 8 знаходиться на нейтралові котушки 9, її вихідний сигнал рівний 0 притока рідини в об'єкт рівна її витраті з об'єкту - система регулювання рівня знаходиться в рівноважному стані. В даному випадку на праве (коротке) плече важеля 15 діє сумарна сила, прикладена до двох поплавців, яка врівноважується компенсаційним зусиллям перетворювача 20, за значенням вихідного сигналу якого (за шкалою приладу 23) визначається густина регульованого середовища в об'єкті. Отже, розроблений регулятор рівня та густиномір рідких середовищ забезпечує можливість одночасного регулювання рівня рідких середовищ в технологічних об'єктах і вимірювати при цьому їх густину. Джерела інформації: 1. Автоматизація процесів збагачення кольорових металів. Зубов Г.А., Забелін В.Л. і ін. Вид-во «Надра», 1967, с.235-236. 2. А.С. СРСР №216972. МПК G01f. Кл. 42е, 31/01. Опуб.26.04.68. Бюл. №15. 5 Комп’ютерна верстка О. Рябко 52280 6 Підписне Тираж 26прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
