Фідер скловарної печі

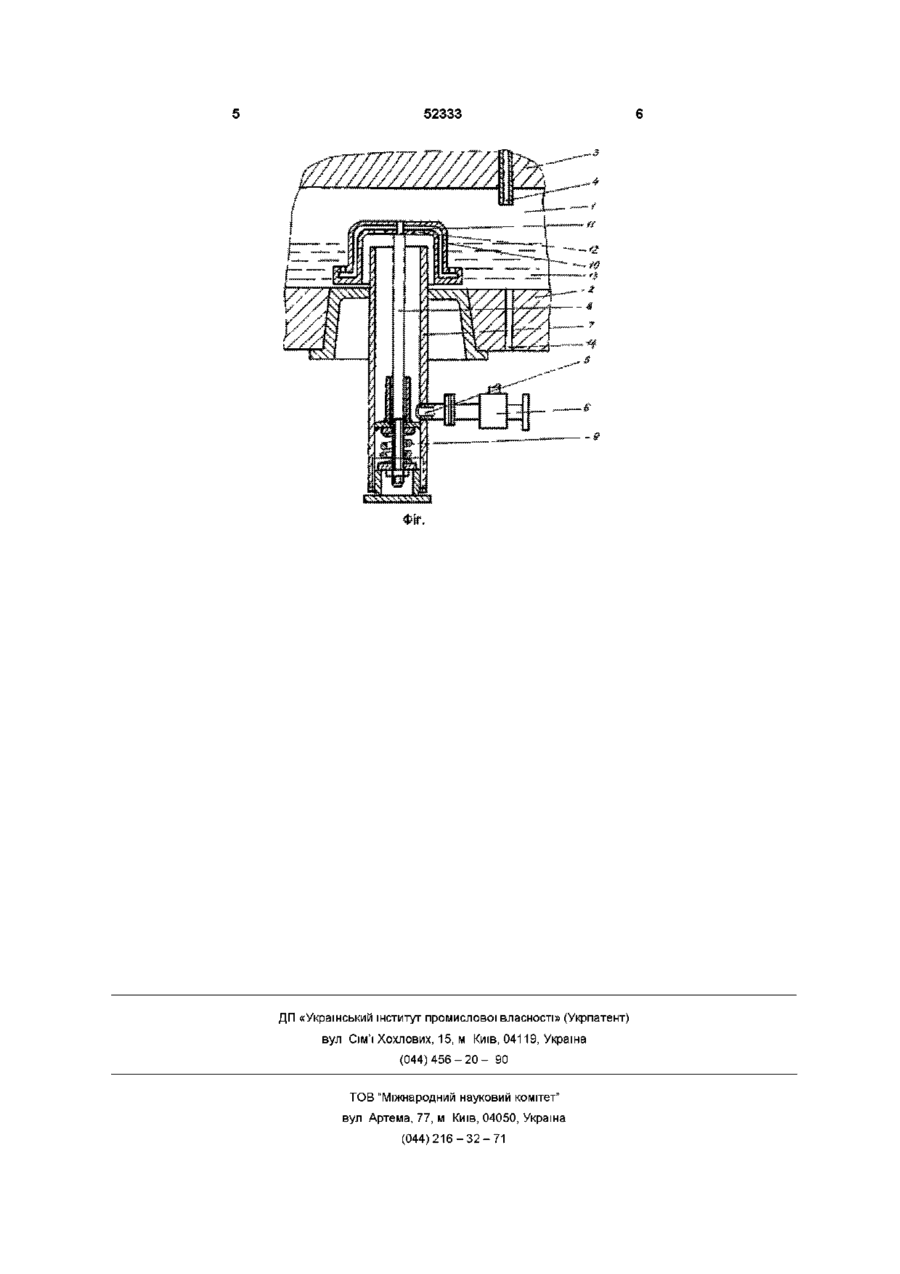

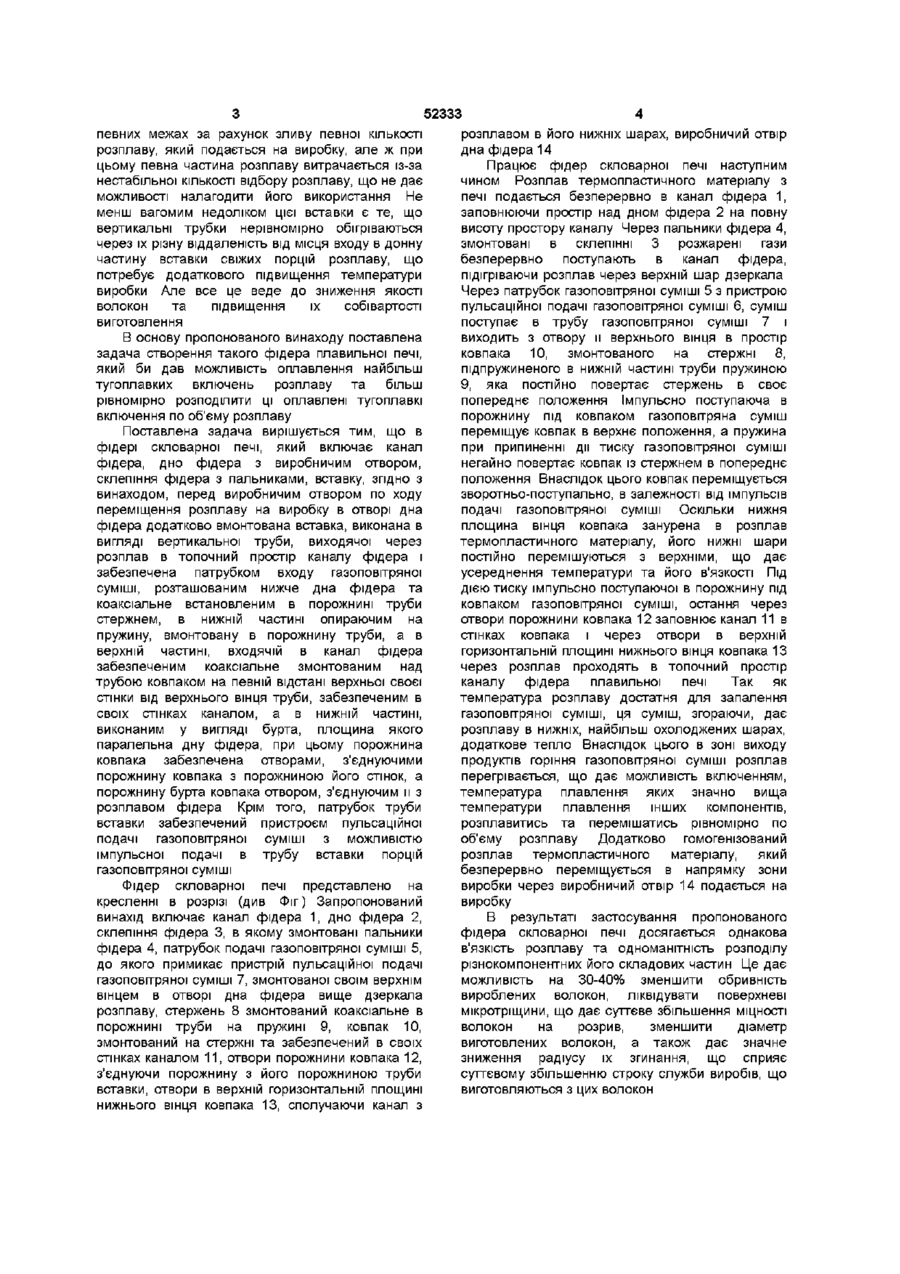

1 Фідер скловарної печі, який включає канал фідера, дно фідера з виробничим отвором, склепіння фідера з пальниками, вставку, який відрізняється тим, що перед виробничим отвором по ходу переміщення розплаву на виробку в отворі дна фідера додатково вмонтована вставка, виконана в вигляді вертикальної труби, що виходить через розплав в топковий простір каналу фідера, і забезпечена патрубком входу газоповітряної суміші, розташованим нижче дна фідера та коаксіально встановленим в порожнині труби стержнем, що опирається в нижній частині на пружину, вмонтовану в порожнину труби, а в верхній частині, що входить в канал фідера забезпеченим коаксіально змонтованим над трубою ковпаком на певній відстані верхньої своєї стінки від верхнього вінця труби, забезпеченим в своїх стінках каналом, а в нижній частині, виконаний у вигляді бурту, площина якого паралельна дну фідера, при цьому порожнина ковпака забезпечена отворами, з'єднуючими порожнину ковпака з порожниною його стінок, а порожнину бурту ковпака отвором, з'єднуючим и з розплавом фідера 2 Фідер за п 1, який відрізняється тим, що патрубок труби вставки забезпечений пристроєм пульсаційної подачі газоповітряної суміші з можливістю імпульсної подачі в трубу вставки порцій газоповітряної суміші Винахід відноситься до промисловості будівельних матеріалів, а саме до фідерів плавильних печей і може бути використаним на підприємствах будівельних матеріалів, в ХІМІЧНІЙ промисловості, металургії та інших галузях, які виробляють волокна із термопластичних матеріалів Відомий фідер скловарної печі, вставка якого виконана в вигляді вертикальної трубки, стінки якої виступають в топочний простір фідера вище дзеркала розплава (а с СРСР №937366, бюл №23, 1982) При застосуванні такого фідера плавильної печі для виготовлення неперервних волокон з розплавів, які характеризуються малою теплопрозорістю, виникає ряд проблем, які виходять за межу можливостей цього фідера Це, перш за все, обумовлюється наявністю в цих розплавах включень, які характеризуються підвищеною температурою їх плавлення по відношенню до інших складових частин розплаву Внаслідок цього, ці включення знаходяться в розплаві в стані недооплавлених А це дає неоднакову в'язкість розплаву в його окремо взятих місцях Це суттєво знижує можливість виробляти волокна зменшеного діаметру, що знижує якість волокон та виробів з них Найбільш близьким за технічною сутністю та досягненому результату являється фідер скловарної печі (патент Російської Федерації №2034803, бюл №13, 1995) Цей фідер включає канал-вставку в дні фідера, вертикальні трубки, які виступають в топочний простір фідера з можливістю їх заповнення розплавом В стінках бокових вставок виконані два вертикальні канали один для подачі розплаву і заповнення ним донної частини порожнини вставки до рівня, вищого за верхній рівень вертикальних трубок, а другий - для відбору розплаву при його надходженні на виробку в більшій КІЛЬКОСТІ, ніж потрібно, що буває при підвищенні температури розплаву і зменшенні завдяки цьому його в'язкості - тобто для регулювання процесом виробки Така вставка фідера плавильної печі дає змогу виробляти і неперервні волокна з розплавів, які відрізняються низькою теплопрозорістю, оскільки має певні можливості регулювання в'язкості в СО ГО ГО СЧ Ю 52333 певних межах за рахунок зливу певної КІЛЬКОСТІ розплаву, який подається на виробку, але ж при цьому певна частина розплаву витрачається із-за нестабільної КІЛЬКОСТІ відбору розплаву, що не дає можливості налагодити його використання Не менш вагомим недоліком цієї вставки є те, що вертикальні трубки нерівномірно обігріваються через їх різну віддаленість від місця входу в донну частину вставки свіжих порцій розплаву, що потребує додаткового підвищення температури виробки Але все це веде до зниження якості волокон та підвищення їх собівартості виготовлення В основу пропонованого винаходу поставлена задача створення такого фідера плавильної печі, який би дав можливість оплавлення найбільш тугоплавких включень розплаву та більш рівномірно розподілити ці оплавлені тугоплавкі включення по об'єму розплаву Поставлена задача вирішується тим, що в фідері скловарної печі, який включає канал фідера, дно фідера з виробничим отвором, склепіння фідера з пальниками, вставку, згідно з винаходом, перед виробничим отвором по ходу переміщення розплаву на виробку в отворі дна фідера додатково вмонтована вставка, виконана в вигляді вертикальної труби, виходячої через розплавв топочний простір каналу фідера і забезпечена патрубком входу газоповітряної суміші, розташованим нижче дна фідера та коаксіальне встановленим в порожнині труби стержнем, в нижній частині опираючим на пружину, вмонтовану в порожнину труби, а в верхній частині, входячій в канал фідера забезпеченим коаксіальне змонтованим над трубою ковпаком на певній відстані верхньої своєї стінки від верхнього вінця труби, забезпеченим в своїх стінках каналом, а в нижній частині, виконаним у вигляді бурта, площина якого паралельна дну фідера, при цьому порожнина ковпака забезпечена отворами, з'єднуючими порожнину ковпака з порожниною його стінок, а порожнину бурта ковпака отвором, з'єднуючим и з розплавом фідера Крім того, патрубок труби вставки забезпечений пристроєм пульсаційної подачі газоповітряної суміші з можливістю імпульсної подачі в трубу вставки порцій газоповітряної суміші Фідер скловарної печі представлено на кресленні в розрізі (див Фіг) Запропонований винахід включає канал фідера 1, дно фідера 2, склепіння фідера 3, в якому змонтовані пальники фідера 4, патрубок подачі газоповітряної суміші 5, до якого примикає пристрій пульсаційної подачі газоповітряної суміші 7, змонтованої своїм верхнім вінцем в отворі дна фідера вище дзеркала розплаву, стержень 8 змонтований коаксіальне в порожнині труби на пружині 9, ковпак 10, змонтований на стержні та забезпечений в своїх стінках каналом 11, отвори порожнини ковпака 12, з'єднуючи порожнину з його порожниною труби вставки, отвори в верхній горизонтальній площині нижнього вінця ковпака 13, сполучаючи канал з розплавом в його нижніх шарах, виробничий отвір дна фідера 14 Працює фідер скловарної печі наступним чином Розплав термопластичного матеріалу з печі подається безперервно в канал фідера 1, заповнюючи простір над дном фідера 2 на повну висоту простору каналу Через пальники фідера 4, змонтовані в склепінні 3 розжарені гази безперервно поступають в канал фідера, підігріваючи розплав через верхній шар дзеркала Через патрубок газоповітряної суміші 5 з пристрою пульсаційної подачі газоповітряної суміші 6, суміш поступає в трубу газоповітряної суміші 7 і виходить з отвору и верхнього вінця в простір ковпака 10, змонтованого на стержні 8, підпружиненого в нижній частині труби пружиною 9, яка постійно повертає стержень в своє попереднє положення Імпульсно поступаюча в порожнину під ковпаком газоповітряна суміш переміщує ковпак в верхнє положення, а пружина при припиненні дії тиску газоповітряної суміші негайно повертає ковпак із стержнем в попереднє положення Внаслідок цього ковпак переміщується зворотньо-поступально, в залежності від імпульсів подачі газоповітряної суміші Оскільки нижня площина вінця ковпака занурена в розплав термопластичного матеріалу, його нижні шари постійно перемішуються з верхніми, що дає усереднення температури та його в'язкості Під дією тиску імпульсно поступаючої в порожнину під ковпаком газоповітряної суміші, остання через отвори порожнини ковпака 12 заповнює канал 11 в стінках ковпака і через отвори в верхній горизонтальній площині нижнього вінця ковпака 13 через розплав проходять в топочний простір каналу фідера плавильної печі Так як температура розплаву достатня для запалення газоповітряної суміші, ця суміш, згораючи, дає розплаву в нижніх, найбільш охолоджених шарах, додаткове тепло Внаслідок цього в зоні виходу продуктів горіння газоповітряної суміші розплав перегрівається, що дає можливість включенням, температура плавлення яких значно вища температури плавлення інших компонентів, розплавитись та перемішатись рівномірно по об'єму розплаву Додатково гомогенізований розплав термопластичного матеріалу, який безперервно переміщується в напрямку зони виробки через виробничий отвір 14 подається на виробку В результаті застосування пропонованого фідера скловарної печі досягається однакова в'язкість розплаву та одноманітність розподілу різнокомпонентних його складових частин Це дає можливість на 30-40% зменшити обривність вироблених волокон, ліквідувати поверхневі мікротріщини, що дає суттєве збільшення МІЦНОСТІ волокон на розрив, зменшити діаметр виготовлених волокон, а також дає значне зниження радіусу їх згинання, що сприяє суттєвому збільшенню строку служби виробів, що виготовляються з цих волокон 52333 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
