Гідравлічна вібраційна установка
Номер патенту: 30944
Опубліковано: 15.12.2000
Автори: Іжелюк Ігор Вячеславович, Кузьмін Володимир Олександрович
Текст

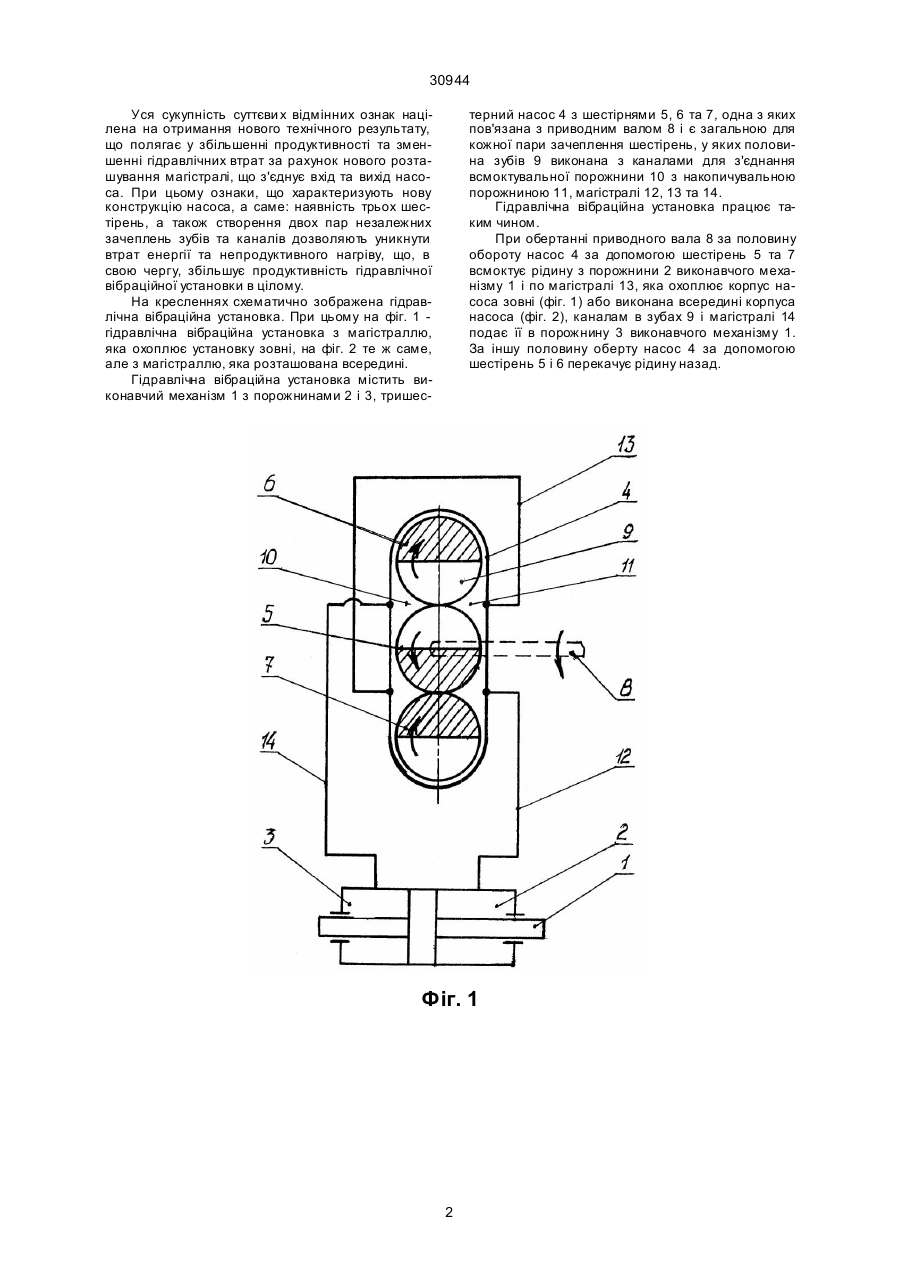

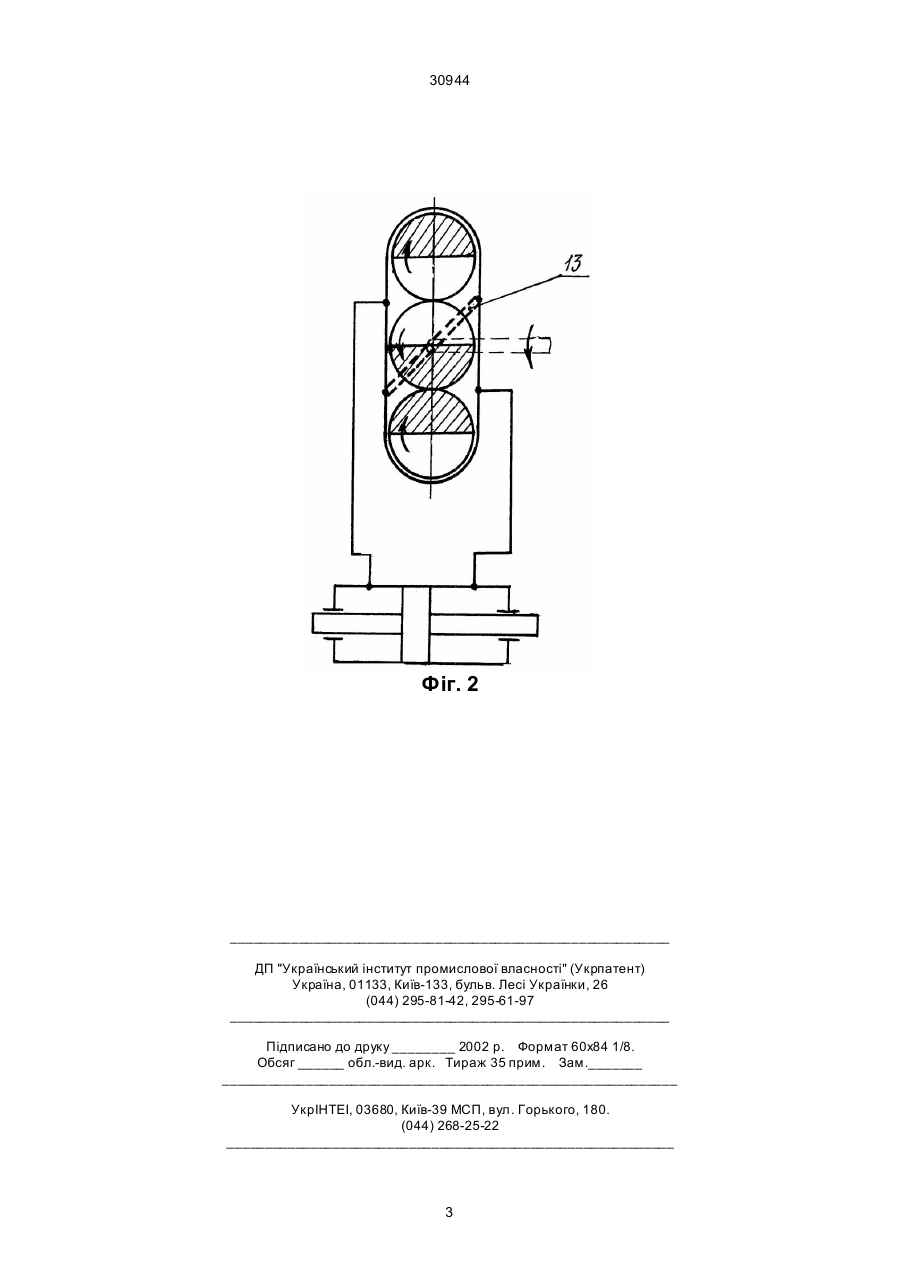

Гідравлічна вібраційна установка, яка містить виконавчий механізм, з'єднаний магістралями з шестеренним насосом, половина зубів шестірень якого виконана з каналом для з'єднання всмоктуючої та накопичувальної порожнин, при цьому зу 30944 Уся сукупність суттєви х відмінних ознак націлена на отримання нового технічного результату, що полягає у збільшенні продуктивності та зменшенні гідравлічних втрат за рахунок нового розташування магістралі, що з'єднує вхід та вихід насоса. При цьому ознаки, що характеризують нову конструкцію насоса, а саме: наявність трьох шестірень, а також створення двох пар незалежних зачеплень зубів та каналів дозволяють уникнути втрат енергії та непродуктивного нагріву, що, в свою чергу, збільшує продуктивність гідравлічної вібраційної установки в цілому. На кресленнях схематично зображена гідравлічна вібраційна установка. При цьому на фіг. 1 гідравлічна вібраційна установка з магістраллю, яка охоплює установку зовні, на фіг. 2 те ж саме, але з магістраллю, яка розташована всередині. Гідравлічна вібраційна установка містить виконавчий механізм 1 з порожнинами 2 і 3, тришес терний насос 4 з шестірнями 5, 6 та 7, одна з яких пов'язана з приводним валом 8 і є загальною для кожної пари зачеплення шестірень, у яких половина зубів 9 виконана з каналами для з'єднання всмоктувальної порожнини 10 з накопичувальною порожниною 11, магістралі 12, 13 та 14. Гідравлічна вібраційна установка працює таким чином. При обертанні приводного вала 8 за половину обороту насос 4 за допомогою шестірень 5 та 7 всмоктує рідину з порожнини 2 виконавчого механізму 1 і по магістралі 13, яка охоплює корпус насоса зовні (фіг. 1) або виконана всередині корпуса насоса (фіг. 2), каналам в зубах 9 і магістралі 14 подає її в порожнину 3 виконавчого механізму 1. За іншу половину оберту насос 4 за допомогою шестірень 5 і 6 перекачує рідину назад. Фіг. 1 2 30944 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюHydraulic vibration installation
Автори англійськоюIzheliuk Ihor Viacheslavovych, Kuzmin Volodymyr Oleksandrovych
Назва патенту російськоюГидравлическая вибрационная установка
Автори російськоюИжелюк Игорь Вячеславович, Кузьмин Владимир Александрович
МПК / Мітки
МПК: F15B 21/00
Мітки: вібраційна, гідравлічна, установка
