Пристрій для транспортування і очищення коренебульбоплодів

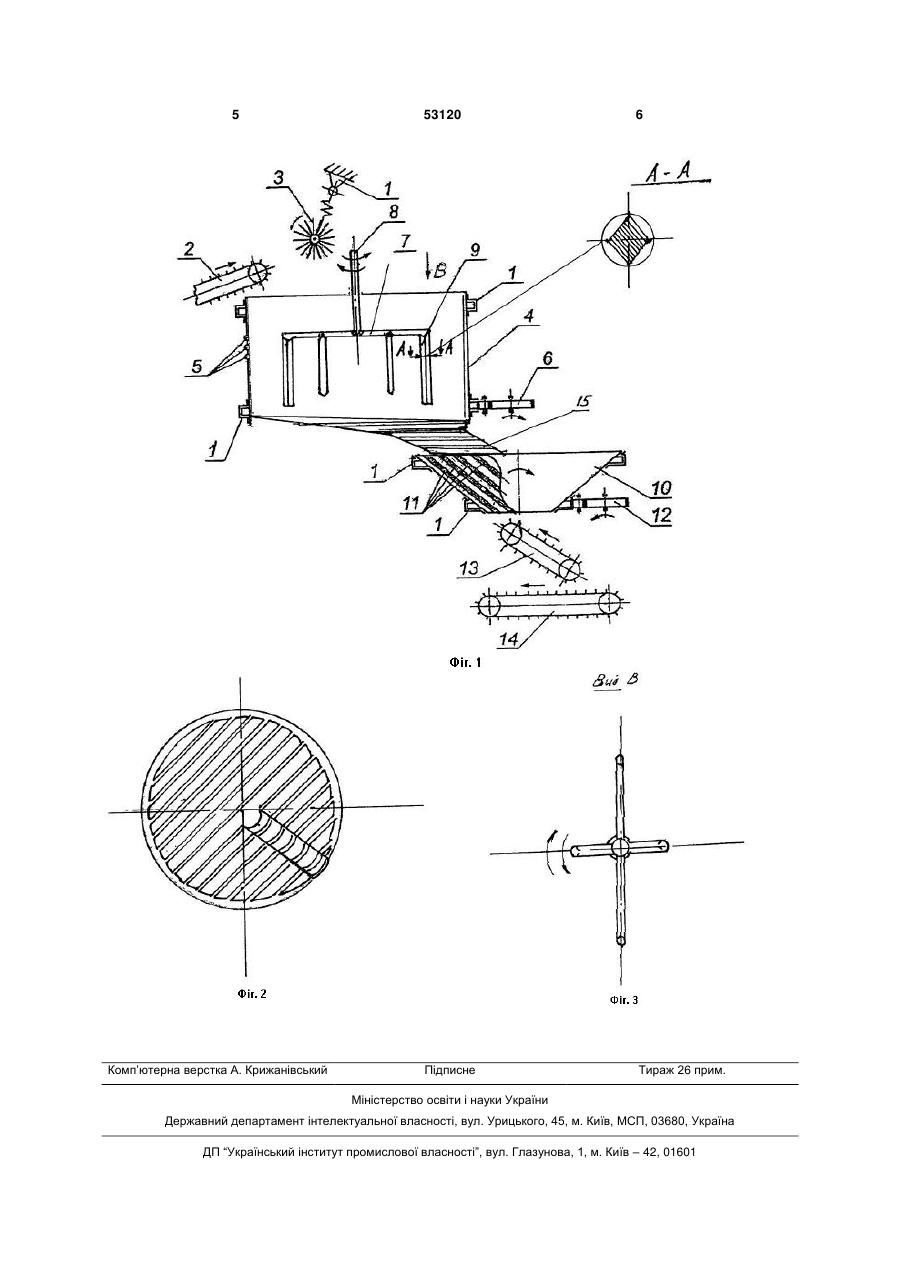

1. Пристрій для транспортування і очищення коренебульбоплодів, що містить розташовані у технологічній послідовності подавальний транспортер, раму, відбивну щітку, основний та додатковий очисники із встановленим усередині додаткового очисника поворотним розподільником вороху коренебульбоплодів, а також вивантажувальний пристрій, причому основний очисник виконаний у формі перевернутого зрізаного конуса, а додатко 3 Суттєвим недоліком такого пристрою є недостатньо висока якість очищення коренебульбоплодів через недостатньо якісне відокремлення їх тіл всередині очисника. Крім того наявність у пристрої великої площі пруткових конструкцій у динаміці роботи сприяє ударам поверхонь коренебульбоплодів, залишаючи «забоїни» у місцях безпосереднього контакту, чим сприяє пошкодженню поверхонь та швидкому псуванню продуктів, скорочуючи термін їх зберігання. Завданням, на вирішення якого спрямована корисна модель, що заявляється, є покращення якості очищення коренебульбоплодів від домішок та збільшення терміну їх зберігання, шляхом зміни конструкції. Поставлене завдання вирішується таким чином. У відомому пристрої для транспортування і очищення коренебульбоплодів, що містить розташовані у технологічній послідовності подавальний транспортер, раму, відбивну щітку, основний та додатковий очисники із встановленим усередині додаткового очисника поворотним розподільником вороху коренебульбоплодів, а також вивантажувальний пристрій, причому основний очисник виконаний у формі перевернутого зрізаного конусу, а додатковий у формі циліндра, крім того корпуси обох очисників виконані з розміщених із зазором прутків, згідно з корисною моделлю, що заявляється, додатковий очисник змонтований із зсувом відносно основного очисника та споряджений похилим прутковим днищем з вивантажувальним лотком. Крім того, розподільник вороху коренебульбоплодів виконаний у вигляді встановленої на вертикальному валу хрестовини із закріпленими до її кінців вертикальних штирів ромбоподібного профілю у перерізі, а привод розподільника вороху коренебульбоплодів виконаний реверсивним. На кресленнях, що додаються, схематично представлений пристрій для транспортування та очищення коренебульбоплодів. Так, на Фіг.1 дано його загальний вигляд збоку, на Фіг.2 - днище додаткового очисника, а на Фіг.3 - розподільник вороху коренебульбоплодів (вид В) Фіг.1. Пристрій для транспортування та очищення коренебульбоплодів містить раму 1, подавальний транспортер 2, відбивну щітку 3, додатковий очисник 4 циліндричної форми, утворений кільцевими прутками 5, встановленими із вертикальними зазорами один до одного, при цьому додатковий очисник 4 споряджений власним приводом 6. У верхній частині додаткового очисника 4 розміщений розподільник 7 вороху коренебульбоплодів, виконаний у вигляді хрестовини, змонтованої з можливістю реверсивного обертання на приводному вертикальному валу 8. До кінців хрестовини розподільника 7 знизу прикріплені вертикальні штирі 9 ромбоподібного профілю у перерізі із заокругленими кутами для запобігання травмування тіл коренебульбоплодів. Із зсувом до додаткового 53120 4 очисника 4 встановлений основний очисник 10, виконаний за формою у вигляді перевернутого зрізаного конусу, бічна поверхня якого утворена встановленими з нахилом до горизонталі прутками 11 жорстко із зазорами скріпленими між собою. При цьому, основний очисник 10 споряджений приводом 12, що надає можливості обертального руху . Під основним очисником 10 розташований вивантажувальний пристрій, який складається з пальчастої очисної гірки 13, та змонтованого під нею вивантажувального транспортера 14. Основний 10 та додатковий 4 очисники встановлені із зсувом один відносно одного, з можливістю сполучення вивантажувальним лотком 15, що виконаний у похилому днищі додаткового очисника 4. Пруткові частини конструкції та штирі розподільника вкриті еластичним матеріалом. Пристрій для транспортування та очищення коренебульбоплодів працює таким чином. Ворох коренебульбоплодів, що призначений для очищення, подається транспортером 2 у середину пристрою. Відбивна щітка 3,завдяки пружинності її установки регулює товщину шару вороху та одночасно спрямовує цей шар до центральної зони верхньої частини додаткового очисника 4. Потік вороху коренебульбоплодів потрапляє на хрестовину та під дією відцентрової сили частково спрямовується до периферії додаткового очисника 4, де крізь зазори між прутками 5 подрібнений наліплий ґрунт відводиться назовні. Сприяє очищенню від домішок і розподільник 7, який при реверсивному обертанні штирями 9 розтягує ворох, який опинився під дією власної ваги у центральній зоні додаткового очисника 4. Тіла корено-бульбоплодів з недоочищеними домішками по похилому днищу додаткового очисника 4 та по вивантажувальному лотку 15 переміщується в основний очисник 10, порожнина якого приймає майже очищені коренебульбоплоди, коли левова частка домішок (переважно налиплий ґрунт) крізь зазори між прутками 5 додаткового очисника 4 та зазори у його днищі були вивантажені назовні. При обертальному русі основного очисника 10, крізь зазори між прутками 11 вивантажується остання частина ґрунту, яка залишилася ще як домішки. Потрапивши остаточно з основного очисника 10 на пальчасту очисну гірку 13, рештки домішок рослинного походження підхоплюються пальцями очисного полотна гірки 13 і виносяться за межі зони очистки, а коренебульбоплоди скочуються донизу на вивантажувальний транспортер 14 для подальшої переробки або складування. Таким чином, завдяки установці із зсувом двох ємностей (додаткового 4 та основного 10 очисників) та завдяки реверсивному руху розподільника 7, який розтягує та перетирає ворох коренебульбоплодів, якість очистки від домішок суттєво покращується. Крім того, завдяки еластичному покриттю прутків та штирів розподільника запобігається травмування поверхні тіл коренебульбоплодів, що сприяє тривалості їх зберігання. 5 Комп’ютерна верстка А. Крижанівський 53120 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
