Пристрій для транспортування і очистки коренебульбоплодів

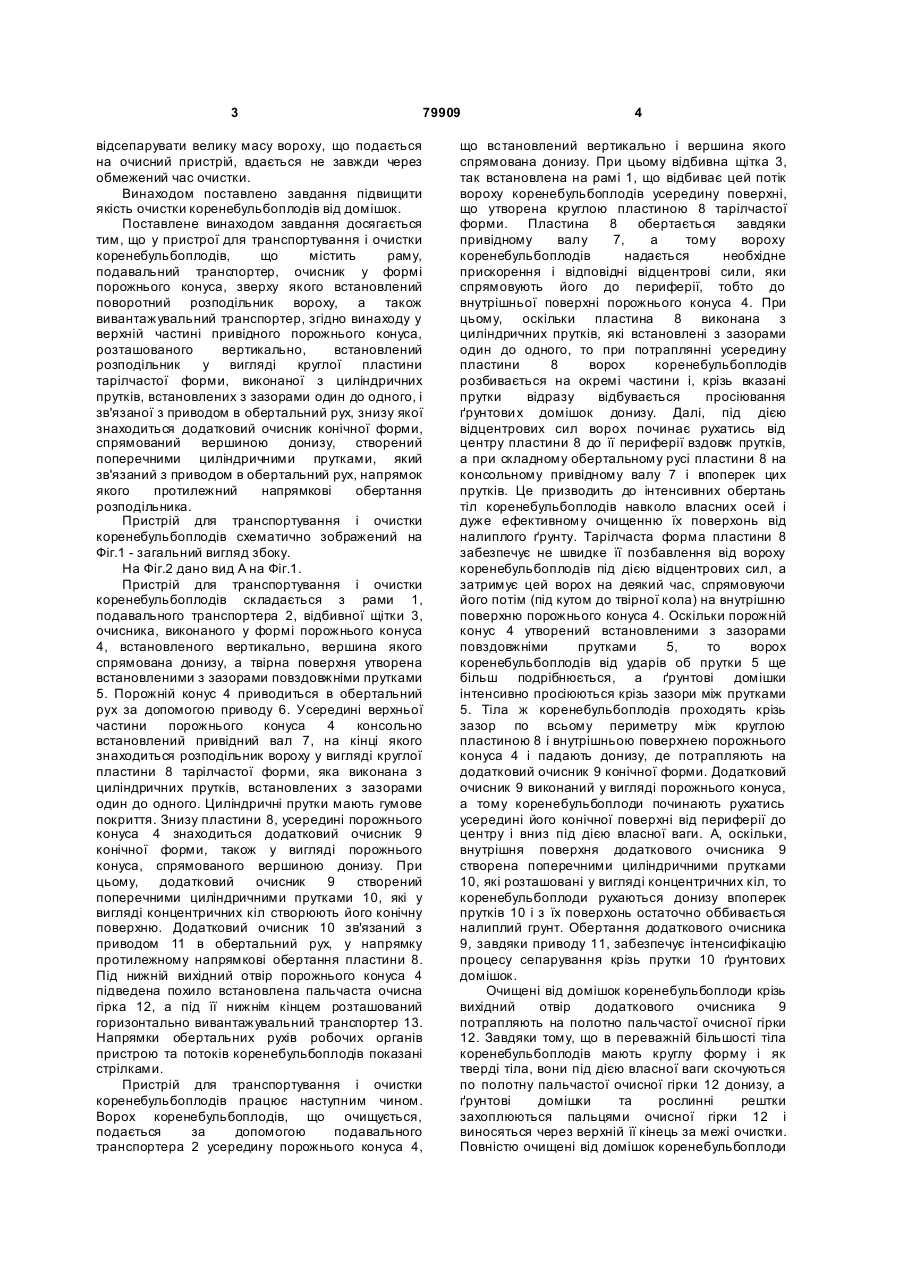

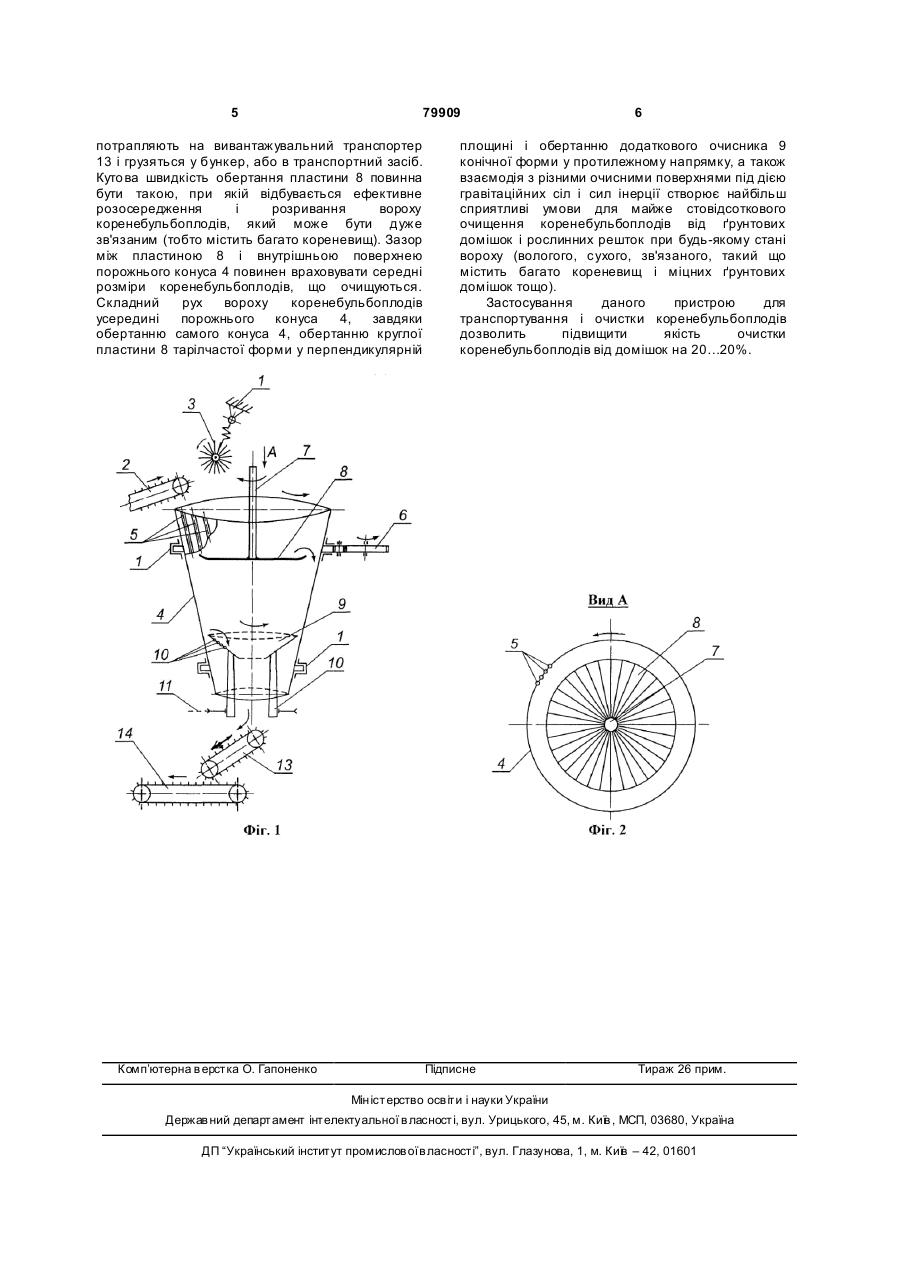

Пристрій для транспортування і очистки коренебульбоплодів, що складається з рами, подавального транспортера, очисника в формі порожнистого конуса, зверху якого встановлений 3 79909 відсепарувати велику масу вороху, що подається на очисний пристрій, вдається не завжди через обмежений час очистки. Винаходом поставлено завдання підвищити якість очистки коренебульбоплодів від домішок. Поставлене винаходом завдання досягається тим, що у пристрої для транспортування і очистки коренебульбоплодів, що містить раму, подавальний транспортер, очисник у формі порожнього конуса, зверху якого встановлений поворотний розподільник вороху, а також вивантажувальний транспортер, згідно винаходу у верхній частині привідного порожнього конуса, розташованого вертикально, встановлений розподільник у вигляді круглої пластини тарілчастої форми, виконаної з циліндричних прутків, встановлених з зазорами один до одного, і зв'язаної з приводом в обертальний рух, знизу якої знаходиться додатковий очисник конічної форми, спрямований вершиною донизу, створений поперечними циліндричними прутками, який зв'язаний з приводом в обертальний рух, напрямок якого протилежний напрямкові обертання розподільника. Пристрій для транспортування і очистки коренебульбоплодів схематично зображений на Фіг.1 - загальний вигляд збоку. На Фіг.2 дано вид А на Фіг.1. Пристрій для транспортування і очистки коренебульбоплодів складається з рами 1, подавального транспортера 2, відбивної щітки 3, очисника, виконаного у формі порожнього конуса 4, встановленого вертикально, вершина якого спрямована донизу, а твірна поверхня утворена встановленими з зазорами повздовжніми прутками 5. Порожній конус 4 приводиться в обертальний рух за допомогою приводу 6. Усередині верхньої частини порожнього конуса 4 консольно встановлений привідний вал 7, на кінці якого знаходиться розподільник вороху у вигляді круглої пластини 8 тарілчастої форми, яка виконана з циліндричних прутків, встановлених з зазорами один до одного. Циліндричні прутки мають гумове покриття. Знизу пластини 8, усередині порожнього конуса 4 знаходиться додатковий очисник 9 конічної форми, також у вигляді порожнього конуса, спрямованого вершиною донизу. При цьому, додатковий очисник 9 створений поперечними циліндричними прутками 10, які у вигляді концентричних кіл створюють його конічну поверхню. Додатковий очисник 10 зв'язаний з приводом 11 в обертальний рух, у напрямку протилежному напрямкові обертання пластини 8. Під нижній вихідний отвір порожнього конуса 4 підведена похило встановлена пальчаста очисна гірка 12, а під її нижнім кінцем розташований горизонтально вивантажувальний транспортер 13. Напрямки обертальних рухів робочих органів пристрою та потоків коренебульбоплодів показані стрілками. Пристрій для транспортування і очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів, що очищується, подається за допомогою подавального транспортера 2 усередину порожнього конуса 4, 4 що встановлений вертикально і вершина якого спрямована донизу. При цьому відбивна щітка 3, так встановлена на рамі 1, що відбиває цей потік вороху коренебульбоплодів усередину поверхні, що утворена круглою пластиною 8 тарілчастої форми. Пластина 8 обертається завдяки привідному валу 7, а тому вороху коренебульбоплодів надається необхідне прискорення і відповідні відцентрові сили, яки спрямовують його до периферії, тобто до внутрішньої поверхні порожнього конуса 4. При цьому, оскільки пластина 8 виконана з циліндричних прутків, які встановлені з зазорами один до одного, то при потраплянні усередину пластини 8 ворох коренебульбоплодів розбивається на окремі частини і, крізь вказані прутки відразу відбувається просіювання ґрунтови х домішок донизу. Далі, під дією відцентрових сил ворох починає рухатись від центру пластини 8 до її периферії вздовж прутків, а при складному обертальному русі пластини 8 на консольному привідному валу 7 і впоперек цих прутків. Це призводить до інтенсивних обертань тіл коренебульбоплодів навколо власних осей і дуже ефективному очищенню їх поверхонь від налиплого ґрунту. Тарілчаста форма пластини 8 забезпечує не швидке її позбавлення від вороху коренебульбоплодів під дією відцентрових сил, а затримує цей ворох на деякий час, спрямовуючи його потім (під кутом до твірної кола) на внутрішню поверхню порожнього конуса 4. Оскільки порожній конус 4 утворений встановленими з зазорами повздовжніми прутками 5, то ворох коренебульбоплодів від ударів об прутки 5 ще більш подрібнюється, а ґрунтові домішки інтенсивно просіюються крізь зазори між прутками 5. Тіла ж коренебульбоплодів проходять крізь зазор по всьому периметру між круглою пластиною 8 і внутрішньою поверхнею порожнього конуса 4 і падають донизу, де потрапляють на додатковий очисник 9 конічної форми. Додатковий очисник 9 виконаний у вигляді порожнього конуса, а тому коренебульбоплоди починають рухатись усередині його конічної поверхні від периферії до центру і вниз під дією власної ваги. А, оскільки, внутрішня поверхня додаткового очисника 9 створена поперечними циліндричними прутками 10, які розташовані у вигляді концентричних кіл, то коренебульбоплоди рухаються донизу впоперек прутків 10 і з їх поверхонь остаточно оббивається налиплий грунт. Обертання додаткового очисника 9, завдяки приводу 11, забезпечує інтенсифікацію процесу сепарування крізь прутки 10 ґрунтових домішок. Очищені від домішок коренебульбоплоди крізь вихідний отвір додаткового очисника 9 потрапляють на полотно пальчастої очисної гірки 12. Завдяки тому, що в переважній більшості тіла коренебульбоплодів мають круглу форму і як тверді тіла, вони під дією власної ваги скочуються по полотну пальчастої очисної гірки 12 донизу, а ґрунтові домішки та рослинні рештки захоплюються пальцями очисної гірки 12 і виносяться через верхній її кінець за межі очистки. Повністю очищені від домішок коренебульбоплоди 5 79909 потрапляють на вивантажувальний транспортер 13 і грузяться у бункер, або в транспортний засіб. Куто ва швидкість обертання пластини 8 повинна бути такою, при якій відбувається ефективне розосередження і розривання вороху коренебульбоплодів, який може бути дуже зв'язаним (тобто містить багато кореневищ). Зазор між пластиною 8 і внутрішньою поверхнею порожнього конуса 4 повинен враховувати середні розміри коренебульбоплодів, що очищуються. Складний рух вороху коренебульбоплодів усередині порожнього конуса 4, завдяки обертанню самого конуса 4, обертанню круглої пластини 8 тарілчастої форми у перпендикулярній Комп’ютерна в ерстка О. Гапоненко 6 площині і обертанню додаткового очисника 9 конічної форми у протилежному напрямку, а також взаємодія з різними очисними поверхнями під дією гравітаційних сіл і сил інерції створює найбільш сприятливі умови для майже стовідсоткового очищення коренебульбоплодів від ґрунтових домішок і рослинних решток при будь-якому стані вороху (вологого, сухого, зв'язаного, такий що містить багато кореневищ і міцних ґрунтових домішок тощо). Застосування даного пристрою для транспортування і очистки коренебульбоплодів дозволить підвищити якість очистки коренебульбоплодів від домішок на 20…20%. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
