Спосіб облицювання зовнішньої частини споруди
Формула / Реферат
Спосіб облицювання зовнішньої частини споруди, який відрізняється тим, що до зовнішньої сторони споруди закріплюють кронштейни-уловлювачі, в які послідовно встановлюють вертикальні профілі з наступним їх кріпленням до уловлювачів, після цього до вертикальних профілів закріплюють горизонтальні профілі спеціальної конструкції, в пазах яких прокладають ущільнюючий матеріал-утеплювач, і за допомогою кліпс спеціальної конструкції закріплюють до горизонтальних профілів облицювальні плити на відстані одна від одної 5-15 мм.
Текст

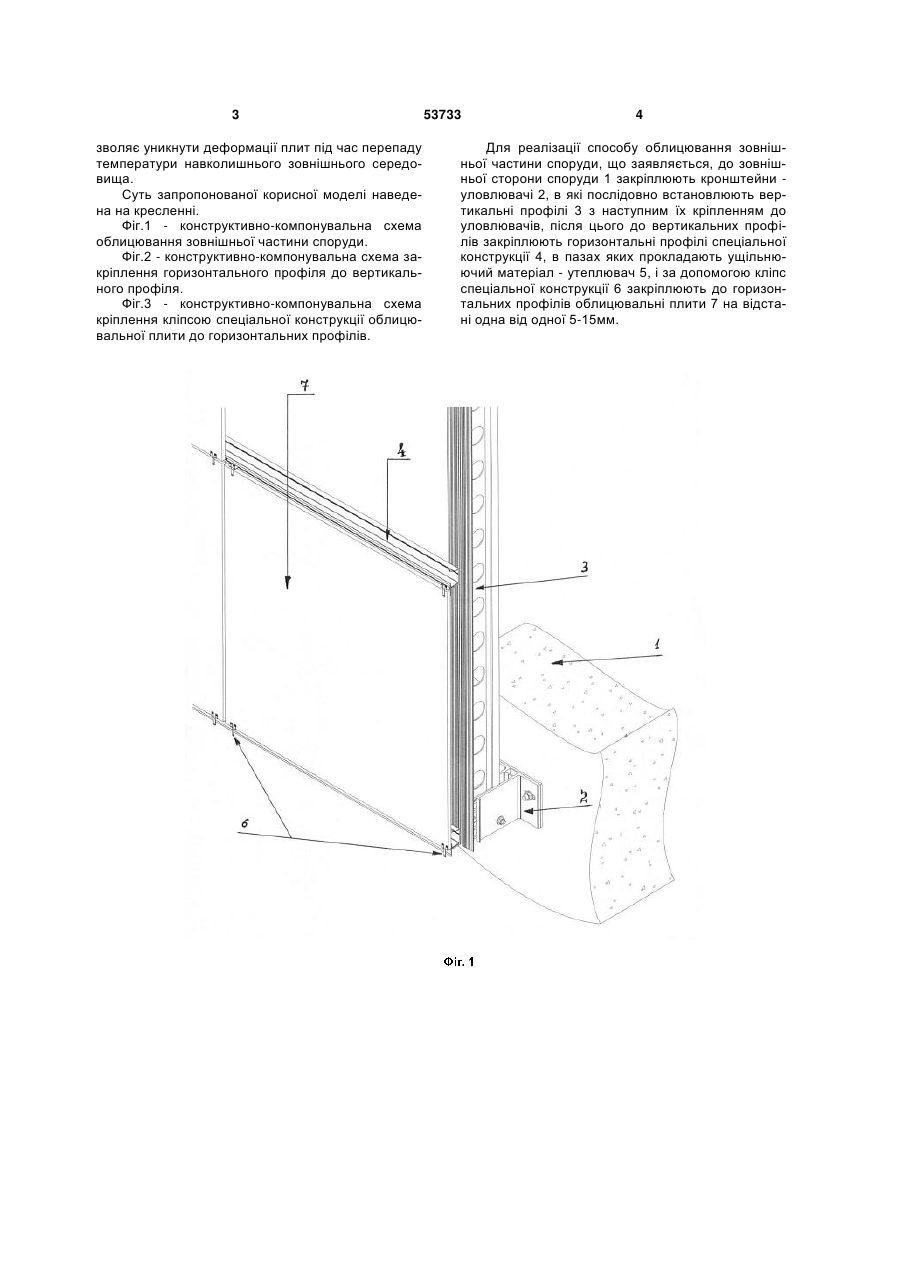

Спосіб облицювання зовнішньої частини споруди, який відрізняється тим, що до зовнішньої сторони споруди закріплюють кронштейни 3 зволяє уникнути деформації плит під час перепаду температури навколишнього зовнішнього середовища. Суть запропонованої корисної моделі наведена на кресленні. Фіг.1 - конструктивно-компонувальна схема облицювання зовнішньої частини споруди. Фіг.2 - конструктивно-компонувальна схема закріплення горизонтального профіля до вертикального профіля. Фіг.3 - конструктивно-компонувальна схема кріплення кліпсою спеціальної конструкції облицювальної плити до горизонтальних профілів. 53733 4 Для реалізації способу облицювання зовнішньої частини споруди, що заявляється, до зовнішньої сторони споруди 1 закріплюють кронштейни уловлювачі 2, в які послідовно встановлюють вертикальні профілі 3 з наступним їх кріпленням до уловлювачів, після цього до вертикальних профілів закріплюють горизонтальні профілі спеціальної конструкції 4, в пазах яких прокладають ущільнюючий матеріал - утеплювач 5, і за допомогою кліпс спеціальної конструкції 6 закріплюють до горизонтальних профілів облицювальні плити 7 на відстані одна від одної 5-15мм. 5 Комп’ютерна верстка А. Крижанівський 53733 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for lining outer part of construction
Автори англійськоюLysiuk Dmytro Romanovych
Назва патенту російськоюСпособ облицовки внешней части сооружения
Автори російськоюЛисюк Дмитрий Романович
МПК / Мітки
МПК: E04B 2/56
Мітки: споруди, спосіб, облицювання, зовнішньої, частини
