Спосіб облицювання зовнішньої частини споруди
Номер патенту: 30898
Опубліковано: 11.03.2008
Автори: Кузнецов Роман Вікторович, Прихно Вадим Михайлович, Приємський Олександр Миколайович, Долгий Сергій Леонідович
Формула / Реферат
Спосіб облицювання зовнішньої частини споруди, що включає монтаж несучих елементів у вигляді вертикальних напрямних і опорних пластин з перонами, який відрізняється тим, що на горизонтальних плитах перекриття з внутрішньої частини споруди по периметру на відстані 600-1500 мм один від одного закріплюють кронштейни з винесенням їх від краю моноліту споруди на відстань 20-80 мм, до яких закріплюють металеві уловлювачі з встановленими між ними прокладками, в які послідовно, з можливістю вертикального переміщення, встановлюють вертикальні напрямні профілі спеціальної конструкції з наступним їх кріпленням до уловлювачів, після цього виконують кладку зовнішньої стіни споруди з наступним кріпленням із зовнішньої сторони споруди до кладки за допомогою спеціальних деталей утеплювача, що щільно прилягає до зовнішньої стіни, та закріплення облицювальних плит до напрямних профілів.
Текст

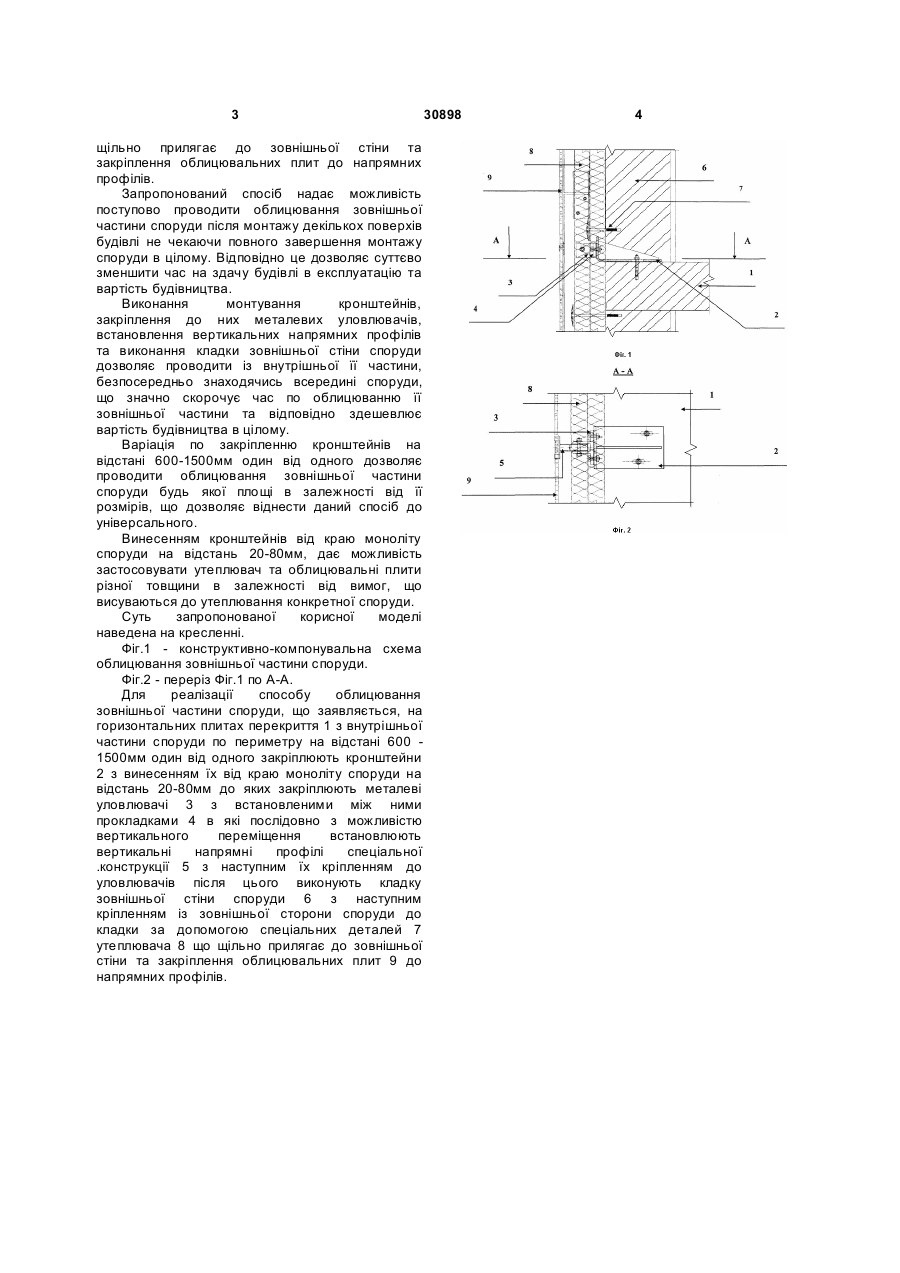

Спосіб облицювання зовнішньої частини споруди, що включає монтаж несучих елементів у вигляді вертикальних напрямних і опорних пластин з перонами, який відрізняється тим, що на горизонтальних плитах перекриття з 3 щільно прилягає до зовнішньої стіни та закріплення облицювальних плит до напрямних профілів. Запропонований спосіб надає можливість поступово проводити облицювання зовнішньої частини споруди після монтажу декількох поверхів будівлі не чекаючи повного завершення монтажу споруди в цілому. Відповідно це дозволяє суттєво зменшити час на здачу будівлі в експлуатацію та вартість будівництва. Виконання монтування кронштейнів, закріплення до них металевих уловлювачів, встановлення вертикальних напрямних профілів та виконання кладки зовнішньої стіни споруди дозволяє проводити із внутрішньої її частини, безпосередньо знаходячись всередині споруди, що значно скорочує час по облицюванню її зовнішньої частини та відповідно здешевлює вартість будівництва в цілому. Варіація по закріпленню кронштейнів на відстані 600-1500мм один від одного дозволяє проводити облицювання зовнішньої частини споруди будь якої площі в залежності від її розмірів, що дозволяє віднести даний спосіб до універсального. Винесенням кронштейнів від краю моноліту споруди на відстань 20-80мм, дає можливість застосовувати утеплювач та облицювальні плити різної товщини в залежності від вимог, що висуваються до утеплювання конкретної споруди. Суть запропонованої корисної моделі наведена на кресленні. Фіг.1 - конструктивно-компонувальна схема облицювання зовнішньої частини споруди. Фіг.2 - переріз Фіг.1 по А-А. Для реалізації способу облицювання зовнішньої частини споруди, що заявляється, на горизонтальних плитах перекриття 1 з внутрішньої частини споруди по периметру на відстані 600 1500мм один від одного закріплюють кронштейни 2 з винесенням їх від краю моноліту споруди на відстань 20-80мм до яких закріплюють металеві уловлювачі 3 з встановленими між ними прокладками 4 в які послідовно з можливістю вертикального переміщення встановлюють вертикальні напрямні профілі спеціальної .конструкції 5 з наступним їх кріпленням до уловлювачів після цього виконують кладку зовнішньої стіни споруди 6 з наступним кріпленням із зовнішньої сторони споруди до кладки за допомогою спеціальних деталей 7 утеплювача 8 що щільно прилягає до зовнішньої стіни та закріплення облицювальних плит 9 до напрямних профілів. 30898 4
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for lining outer part of construction
Автори англійськоюPryiemskyi Oleksandr Mykolaiovych, Prykhno Vadym Mykhailovych, Kuznetsov Roman Viktorovych, Dolhyi Serhii Leonidovych
Назва патенту російськоюСпособ облицовки внешней части сооружения
Автори російськоюПриемский Александр Николаевич, Прихно Вадим Михайлович, Кузнецов Роман Викторович, Долгий Сергей Леонидович
МПК / Мітки
Мітки: спосіб, зовнішньої, частини, облицювання, споруди
Код посилання
<a href="https://ua.patents.su/2-30898-sposib-oblicyuvannya-zovnishno-chastini-sporudi.html" target="_blank" rel="follow" title="База патентів України">Спосіб облицювання зовнішньої частини споруди</a>
