Вузол доочищення пристрою для очищення пухо-перового матеріалу

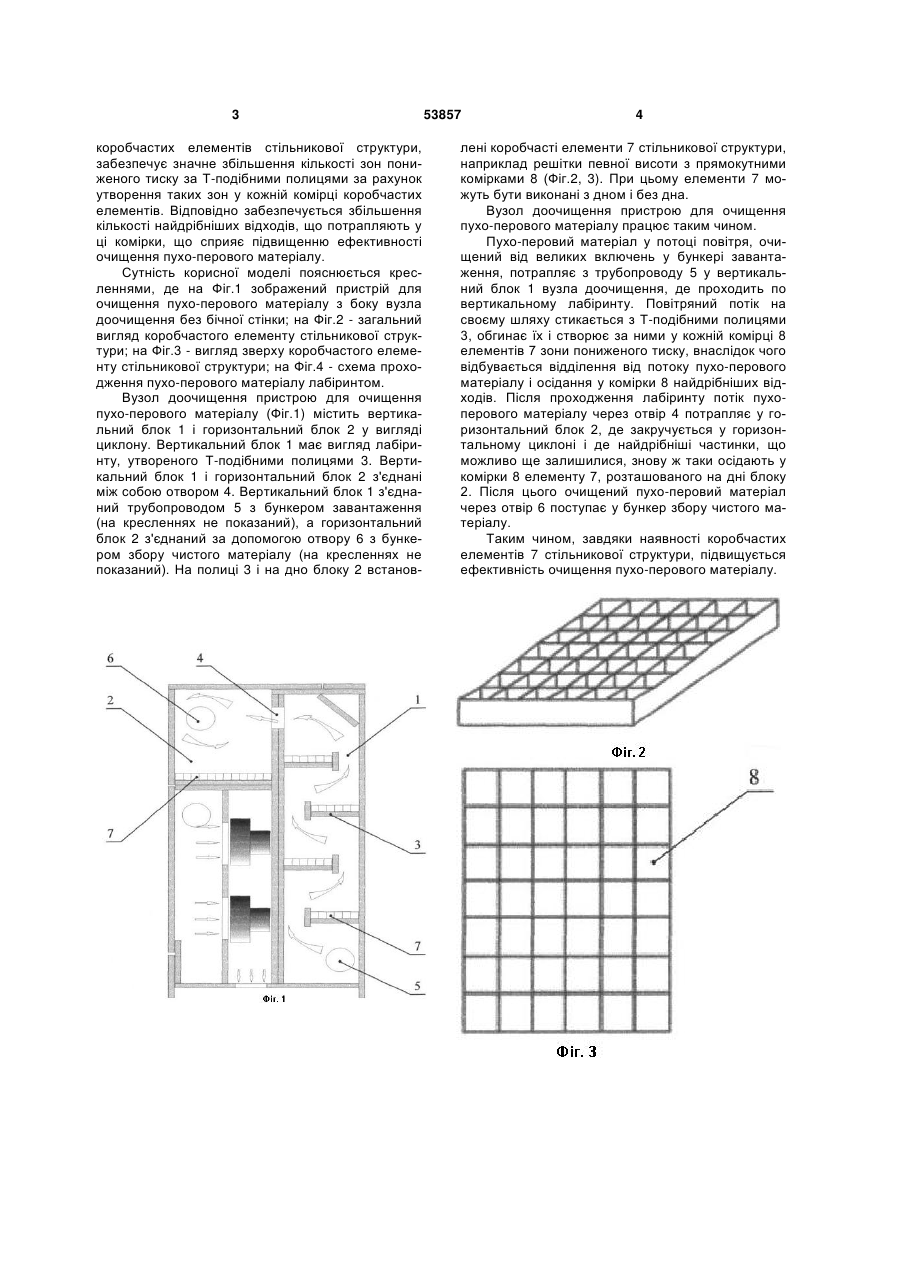

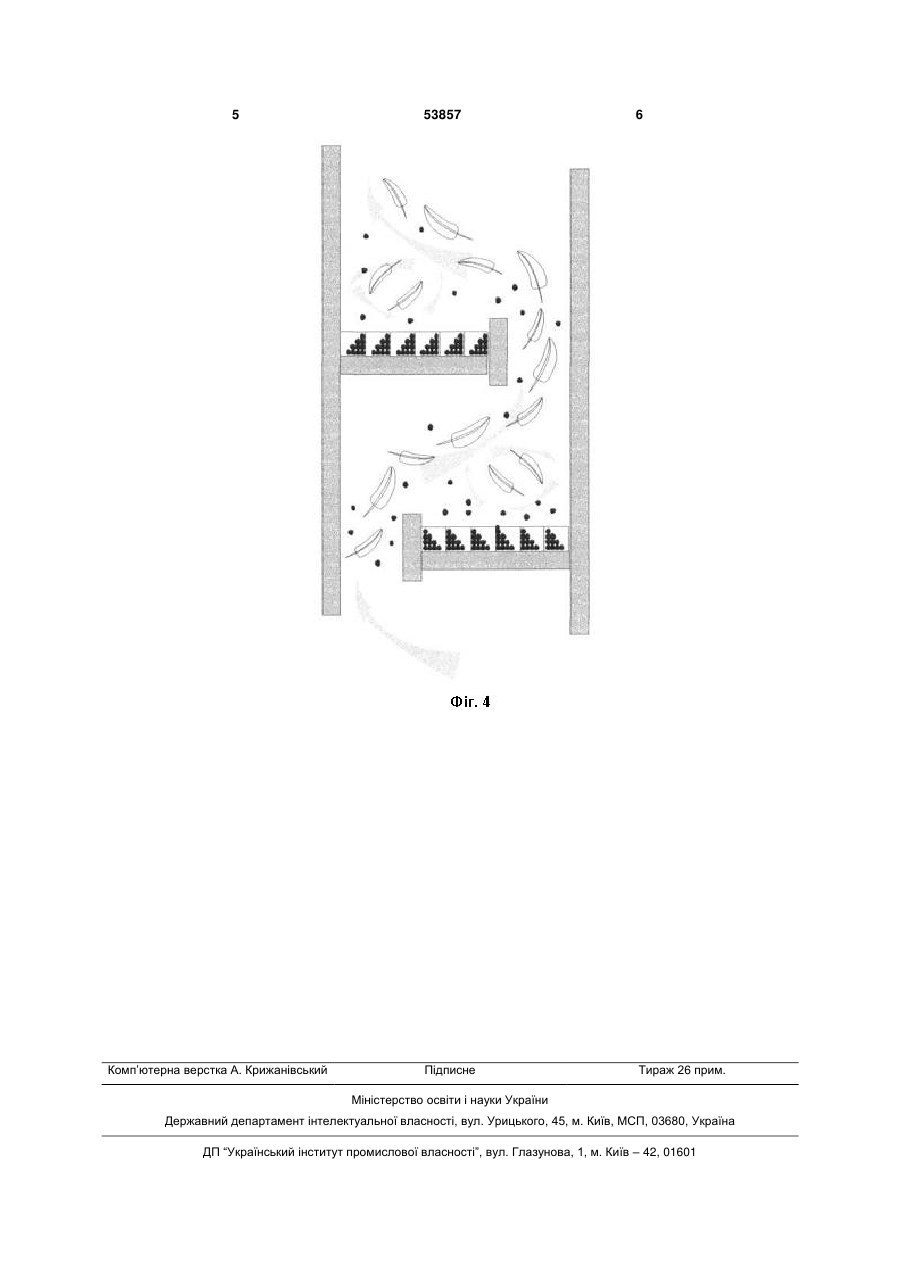

Вузол доочищення пристрою для очищення пухо-перового матеріалу, що містить з'єднані між 3 коробчастих елементів стільникової структури, забезпечує значне збільшення кількості зон пониженого тиску за Т-подібними полицями за рахунок утворення таких зон у кожній комірці коробчастих елементів. Відповідно забезпечується збільшення кількості найдрібніших відходів, що потрапляють у ці комірки, що сприяє підвищенню ефективності очищення пухо-перового матеріалу. Сутність корисної моделі пояснюється кресленнями, де на Фіг.1 зображений пристрій для очищення пухо-перового матеріалу з боку вузла доочищення без бічної стінки; на Фіг.2 - загальний вигляд коробчастого елементу стільникової структури; на Фіг.3 - вигляд зверху коробчастого елементу стільникової структури; на Фіг.4 - схема проходження пухо-перового матеріалу лабіринтом. Вузол доочищення пристрою для очищення пухо-перового матеріалу (Фіг.1) містить вертикальний блок 1 і горизонтальний блок 2 у вигляді циклону. Вертикальний блок 1 має вигляд лабіринту, утвореного Т-подібними полицями 3. Вертикальний блок 1 і горизонтальний блок 2 з'єднані між собою отвором 4. Вертикальний блок 1 з'єднаний трубопроводом 5 з бункером завантаження (на кресленнях не показаний), а горизонтальний блок 2 з'єднаний за допомогою отвору 6 з бункером збору чистого матеріалу (на кресленнях не показаний). На полиці 3 і на дно блоку 2 встанов 53857 4 лені коробчасті елементи 7 стільникової структури, наприклад решітки певної висоти з прямокутними комірками 8 (Фіг.2, 3). При цьому елементи 7 можуть бути виконані з дном і без дна. Вузол доочищення пристрою для очищення пухо-перового матеріалу працює таким чином. Пухо-перовий матеріал у потоці повітря, очищений від великих включень у бункері завантаження, потрапляє з трубопроводу 5 у вертикальний блок 1 вузла доочищення, де проходить по вертикальному лабіринту. Повітряний потік на своєму шляху стикається з Т-подібними полицями 3, обгинає їх і створює за ними у кожній комірці 8 елементів 7 зони пониженого тиску, внаслідок чого відбувається відділення від потоку пухо-перового матеріалу і осідання у комірки 8 найдрібніших відходів. Після проходження лабіринту потік пухоперового матеріалу через отвір 4 потрапляє у горизонтальний блок 2, де закручується у горизонтальному циклоні і де найдрібніші частинки, що можливо ще залишилися, знову ж таки осідають у комірки 8 елементу 7, розташованого на дні блоку 2. Після цього очищений пухо-перовий матеріал через отвір 6 поступає у бункер збору чистого матеріалу. Таким чином, завдяки наявності коробчастих елементів 7 стільникової структури, підвищується ефективність очищення пухо-перового матеріалу. 5 Комп’ютерна верстка А. Крижанівський 53857 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
