Спосіб очищення та знезаражування стічних вод

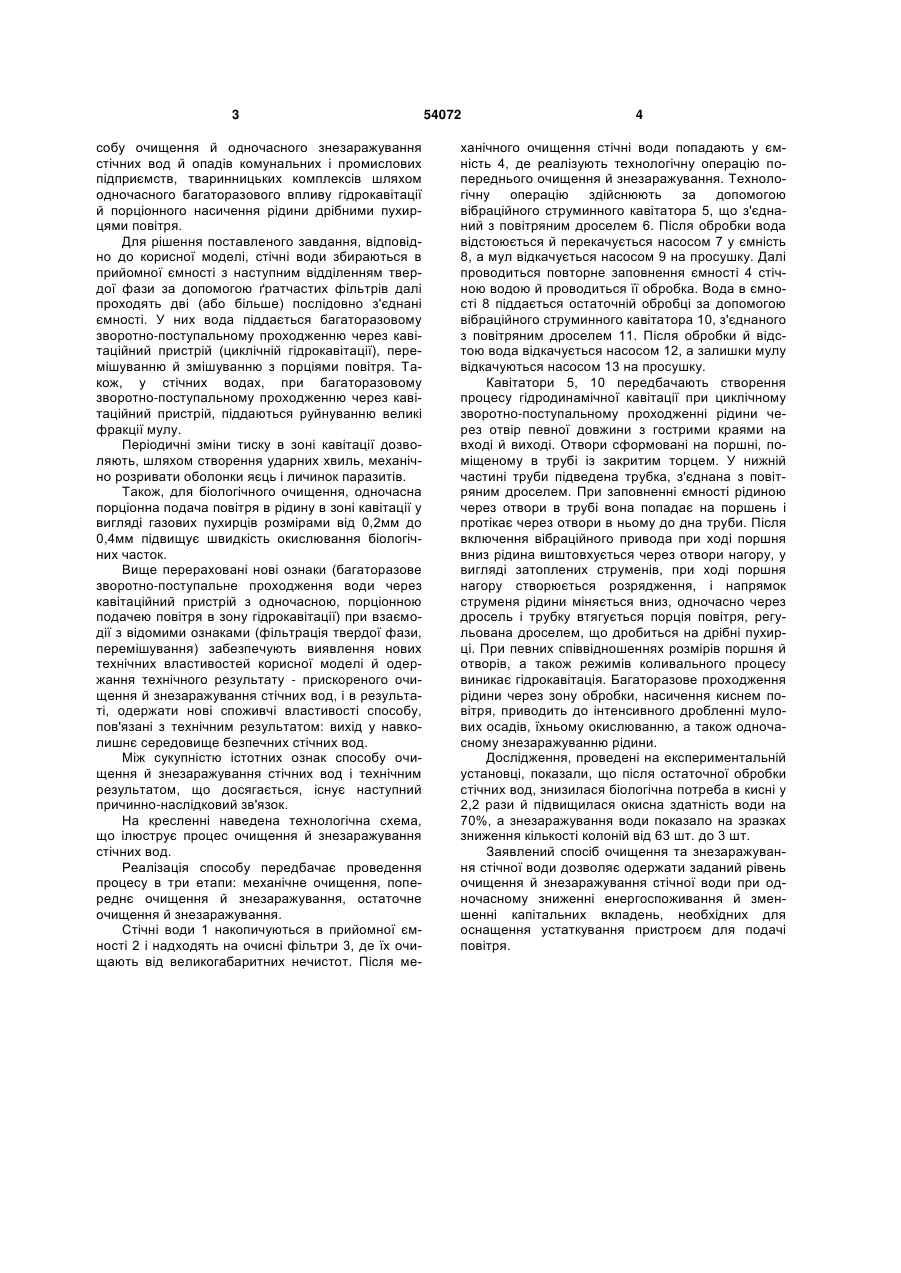

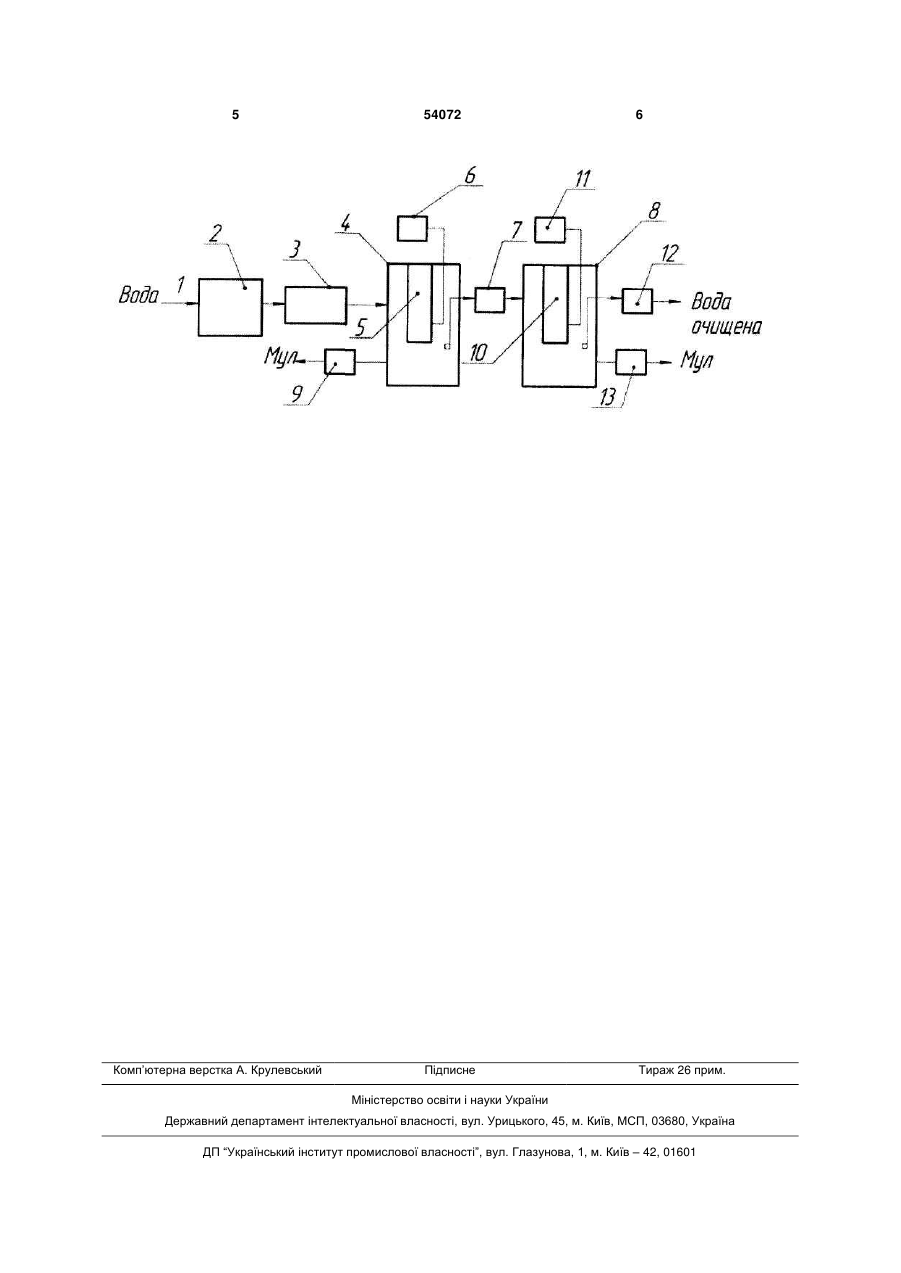

Спосіб очищення та знезаражування стічних вод, що передбачає періодичне механічне, біологічне очищення й знезаражування, відстоювання стічної води та видалення надлишків мулу, який відрізняється тим, що стічну воду піддають циклічній гідрокавітації з одночасною порціонною подачею повітря в зону кавітації у вигляді пухирців розмірами від 0,2 мм до 0,4 мм. (19) (21) u201005160 (22) 28.04.2010 (24) 25.10.2010 (46) 25.10.2010, Бюл.№ 20, 2010 р. (72) СІЛІН РАДОМИР ІВАНОВИЧ, ГОРДЄЄВ АНАТОЛІЙ ІВАНОВИЧ (73) ХМЕЛЬНИЦЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ 3 собу очищення й одночасного знезаражування стічних вод й опадів комунальних і промислових підприємств, тваринницьких комплексів шляхом одночасного багаторазового впливу гідрокавітації й порціонного насичення рідини дрібними пухирцями повітря. Для рішення поставленого завдання, відповідно до корисної моделі, стічні води збираються в прийомної ємності з наступним відділенням твердої фази за допомогою ґратчастих фільтрів далі проходять дві (або більше) послідовно з'єднані ємності. У них вода піддається багаторазовому зворотно-поступальному проходженню через кавітаційний пристрій (циклічній гідрокавітації), перемішуванню й змішуванню з порціями повітря. Також, у стічних водах, при багаторазовому зворотно-поступальному проходженню через кавітаційний пристрій, піддаються руйнуванню великі фракції мулу. Періодичні зміни тиску в зоні кавітації дозволяють, шляхом створення ударних хвиль, механічно розривати оболонки яєць і личинок паразитів. Також, для біологічного очищення, одночасна порціонна подача повітря в рідину в зоні кавітації у вигляді газових пухирців розмірами від 0,2мм до 0,4мм підвищує швидкість окислювання біологічних часток. Вище перераховані нові ознаки (багаторазове зворотно-поступальне проходження води через кавітаційний пристрій з одночасною, порціонною подачею повітря в зону гідрокавітації) при взаємодії з відомими ознаками (фільтрація твердої фази, перемішування) забезпечують виявлення нових технічних властивостей корисної моделі й одержання технічного результату - прискореного очищення й знезаражування стічних вод, і в результаті, одержати нові споживчі властивості способу, пов'язані з технічним результатом: вихід у навколишнє середовище безпечних стічних вод. Між сукупністю істотних ознак способу очищення й знезаражування стічних вод і технічним результатом, що досягається, існує наступний причинно-наслідковий зв'язок. На кресленні наведена технологічна схема, що ілюструє процес очищення й знезаражування стічних вод. Реалізація способу передбачає проведення процесу в три етапи: механічне очищення, попереднє очищення й знезаражування, остаточне очищення й знезаражування. Стічні води 1 накопичуються в прийомної ємності 2 і надходять на очисні фільтри 3, де їх очищають від великогабаритних нечистот. Після ме 54072 4 ханічного очищення стічні води попадають у ємність 4, де реалізують технологічну операцію попереднього очищення й знезаражування. Технологічну операцію здійснюють за допомогою вібраційного струминного кавітатора 5, що з'єднаний з повітряним дроселем 6. Після обробки вода відстоюється й перекачується насосом 7 у ємність 8, а мул відкачується насосом 9 на просушку. Далі проводиться повторне заповнення ємності 4 стічною водою й проводиться її обробка. Вода в ємності 8 піддається остаточній обробці за допомогою вібраційного струминного кавітатора 10, з'єднаного з повітряним дроселем 11. Після обробки й відстою вода відкачується насосом 12, а залишки мулу відкачуються насосом 13 на просушку. Кавітатори 5, 10 передбачають створення процесу гідродинамічної кавітації при циклічному зворотно-поступальному проходженні рідини через отвір певної довжини з гострими краями на вході й виході. Отвори сформовані на поршні, поміщеному в трубі із закритим торцем. У нижній частині труби підведена трубка, з'єднана з повітряним дроселем. При заповненні ємності рідиною через отвори в трубі вона попадає на поршень і протікає через отвори в ньому до дна труби. Після включення вібраційного привода при ході поршня вниз рідина виштовхується через отвори нагору, у вигляді затоплених струменів, при ході поршня нагору створюється розрядження, і напрямок струменя рідини міняється вниз, одночасно через дросель і трубку втягується порція повітря, регульована дроселем, що дробиться на дрібні пухирці. При певних співвідношеннях розмірів поршня й отворів, а також режимів коливального процесу виникає гідрокавітація. Багаторазове проходження рідини через зону обробки, насичення киснем повітря, приводить до інтенсивного дробленні мулових осадів, їхньому окислюванню, а також одночасному знезаражуванню рідини. Дослідження, проведені на експериментальній установці, показали, що після остаточної обробки стічних вод, знизилася біологічна потреба в кисні у 2,2 рази й підвищилася окисна здатність води на 70%, а знезаражування води показало на зразках зниження кількості колоній від 63 шт. до 3 шт. Заявлений спосіб очищення та знезаражування стічної води дозволяє одержати заданий рівень очищення й знезаражування стічної води при одночасному зниженні енергоспоживання й зменшенні капітальних вкладень, необхідних для оснащення устаткування пристроєм для подачі повітря. 5 Комп’ютерна верстка А. Крулевський 54072 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
