Вібраційний пристрій для біологічної активації води

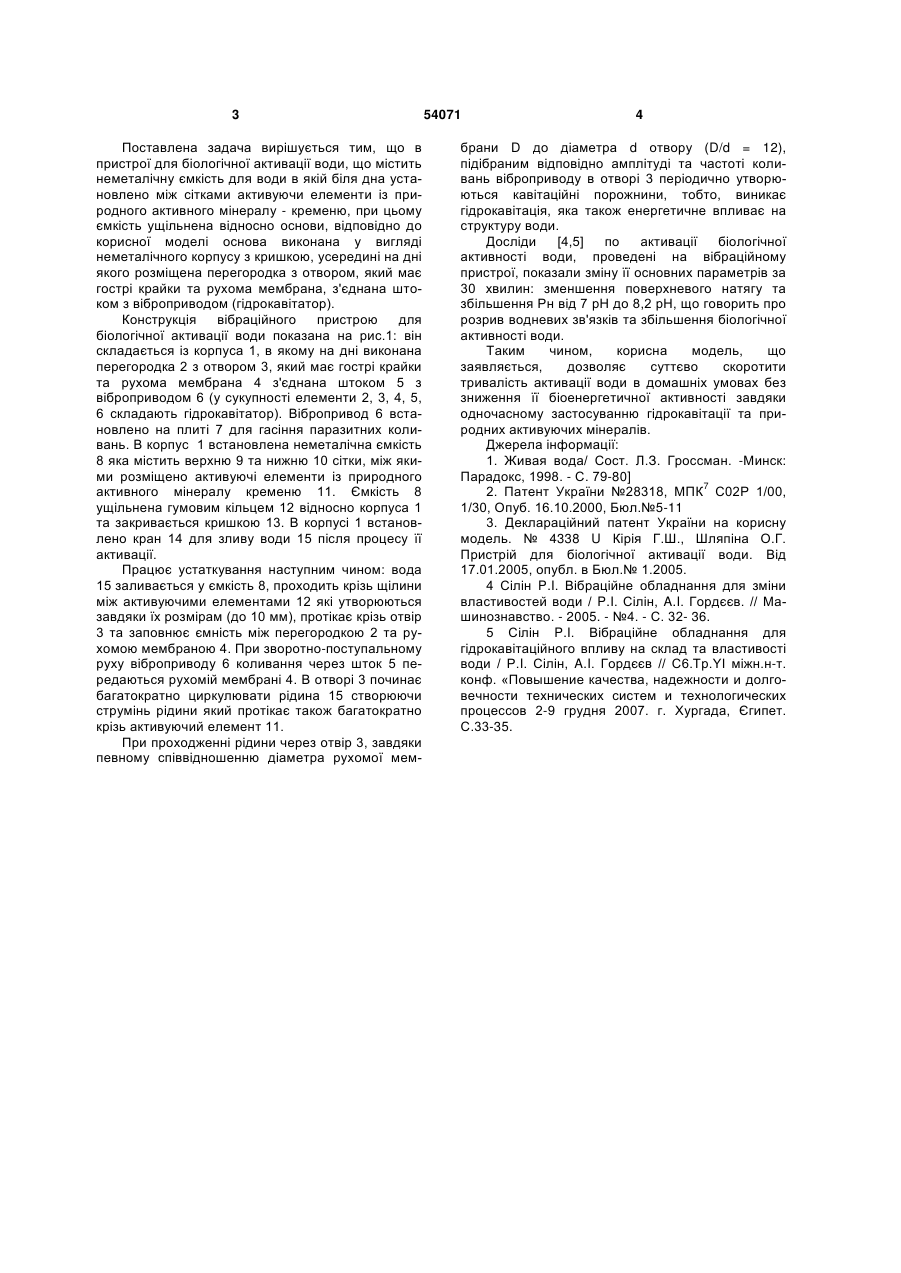

Вібраційний пристрій для біологічної активації води, що має корпус із дном, встановлений на рухому мембрану, з'єднану штоком з вібраційним приводом, в який встановлено ємкість з двома сітками із активуючими елементами, який відрізняється тим, що ємкість ущільнена відносно корпусу, а дно корпусу має отвір з гострими крайками із певним співвідношенням діаметра мембрани та діаметра отвору (D/d≈12), причому конструктивні параметри і режими роботи віброприводу вибирають з умови: Корисна модель відноситься до обладнання для одержання біологічно активної води, а саме до малогабаритних мобільних пристроїв активації води, що використовуються в медицині та рослинництві. Відомий пристрій для біологічної активації води, що містить скляну ємкість і активуючі елементи із природного активного мінералу кременю. Активуючі елементи розміщені в ємкості, наповненої водою [1]. Основною вадою даного пристрою є велика тривалість процесу активації води (2-3 доби). Відомий пристрій для біологічної активації води [2], що містить скляну ємкість для води, установлену на основу з активуючими елементами із природного активного мінералу, при цьому співвідношення площі основи з активуючими елементами до площі основи ємкості для води дорівнює або більш 1,0 . У цьому пристрої активуючі елементи закріплені на основі і кожний активуючий елемент виконаний з вапняку понтичного у вигляді тіла, утвореного двома рівнобіжними прямими, що утворюють площини з кутом 90° до умовної лінії геологічного горизонту мінералу. Процес активації води в даному пристрої складає 6 годин і більш, у залежності від об'єму води, яка активується, тобто проводити активацію води по прискореному режиму неможливо. Крім того, відкрите розміщення активуючих елементів не практично в експлуатації, тому що вони швидко забруднюються і руйнуються. До вад відомого пристрою варто також віднести і безальтернативність вибору активного мінералу - тільки вапняк понтичний. Найбільш близьким за технічною суттю є пристрій для біологічної активації води [3], що містить скляну ємкість для води, установлену на основу з активуючими елементами із природного активного мінералу, а основа виконана у вигляді неметалічного корпусу з кришкою, усередині якого розміщена посудина із сумішшю активуючих елементів. До вад відомого пристрою відноситься то, що процес активації води в даному пристрої складає біля 5,5 годин. Задачею корисної моделі є удосконалення пристрою для біологічної активації води з метою прискорення процесу її активації шляхом зміни його конструкції і введення додаткового активуючого елементу (гідрокавітатора), що дозволяє здійснити багатократне проходження води крізь активуючі мінерали. d2 D 2 n 4 f A , V (19) UA (11) 54071 (13) U де: d - діаметр отвору в корпусі; D - діаметр мембрани; μ - коефіцієнт витрати рідини при її проходженні крізь отвір, μ=0,62; f - частота коливань (число подвійних ходів поршня за секунду); -3 A - амплітуда коливань поршня, A=(2÷3)·10 м; V - швидкість витікання рідини крізь отвір у поршні, V=12÷16 м/с. 3 Поставлена задача вирішується тим, що в пристрої для біологічної активації води, що містить неметалічну ємкість для води в якій біля дна установлено між сітками активуючи елементи із природного активного мінералу - кременю, при цьому ємкість ущільнена відносно основи, відповідно до корисної моделі основа виконана у вигляді неметалічного корпусу з кришкою, усередині на дні якого розміщена перегородка з отвором, який має гострі крайки та рухома мембрана, з'єднана штоком з віброприводом (гідрокавітатор). Конструкція вібраційного пристрою для біологічної активації води показана на рис.1: він складається із корпуса 1, в якому на дні виконана перегородка 2 з отвором 3, який має гострі крайки та рухома мембрана 4 з'єднана штоком 5 з віброприводом 6 (у сукупності елементи 2, 3, 4, 5, 6 складають гідрокавітатор). Вібропривод 6 встановлено на плиті 7 для гасіння паразитних коливань. В корпус 1 встановлена неметалічна ємкість 8 яка містить верхню 9 та нижню 10 сітки, між якими розміщено активуючі елементи із природного активного мінералу кременю 11. Ємкість 8 ущільнена гумовим кільцем 12 відносно корпуса 1 та закривається кришкою 13. В корпусі 1 встановлено кран 14 для зливу води 15 після процесу її активації. Працює устаткування наступним чином: вода 15 заливається у ємкість 8, проходить крізь щілини між активуючими елементами 12 які утворюються завдяки їх розмірам (до 10 мм), протікає крізь отвір 3 та заповнює ємність між перегородкою 2 та рухомою мембраною 4. При зворотно-поступальному руху віброприводу 6 коливання через шток 5 передаються рухомій мембрані 4. В отворі 3 починає багатократно циркулювати рідина 15 створюючи струмінь рідини який протікає також багатократно крізь активуючий елемент 11. При проходженні рідини через отвір 3, завдяки певному співвідношенню діаметра рухомої мем 54071 4 брани D до діаметра d отвору (D/d = 12), підібраним відповідно амплітуді та частоті коливань віброприводу в отворі 3 періодично утворюються кавітаційні порожнини, тобто, виникає гідрокавітація, яка також енергетичне впливає на структуру води. Досліди [4,5] по активації біологічної активності води, проведені на вібраційному пристрої, показали зміну її основних параметрів за 30 хвилин: зменшення поверхневого натягу та збільшення Рн від 7 рН до 8,2 рН, що говорить про розрив водневих зв'язків та збільшення біологічної активності води. Таким чином, корисна модель, що заявляється, дозволяє суттєво скоротити тривалість активації води в домашніх умовах без зниження її біоенергетичної активності завдяки одночасному застосуванню гідрокавітації та природних активуючих мінералів. Джерела інформації: 1. Живая вода/ Сост. Л.З. Гроссман. -Минск: Парадокс, 1998. - С. 79-80] 2. Патент України №28318, МПК7 С02Р 1/00, 1/30, Опуб. 16.10.2000, Бюл.№5-11 3. Деклараційний патент України на корисну модель. № 4338 U Кірія Г.Ш., Шляпіна О.Г. Пристрій для біологічної активації води. Від 17.01.2005, опубл. в Бюл.№ 1.2005. 4 Сілін P.I. Вібраційне обладнання для зміни властивостей води / P.I. Сілін, A.I. Гордєєв. // Машинознавство. - 2005. - №4. - С. 32- 36. 5 Сілін P.I. Вібраційне обладнання для гідрокавітаційного впливу на склад та властивості води / Р.I. Сілін, A.I. Гордєєв // C6.Tp.YI міжн.н-т. конф. «Повышение качества, надежности и долговечности технических систем и технологических процессов 2-9 грудня 2007. г. Хургада, Єгипет. С.33-35. 5 Комп’ютерна верстка Д. Шеверун 54071 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
