Відцентровий насос із двозавитковим спіральним відводом

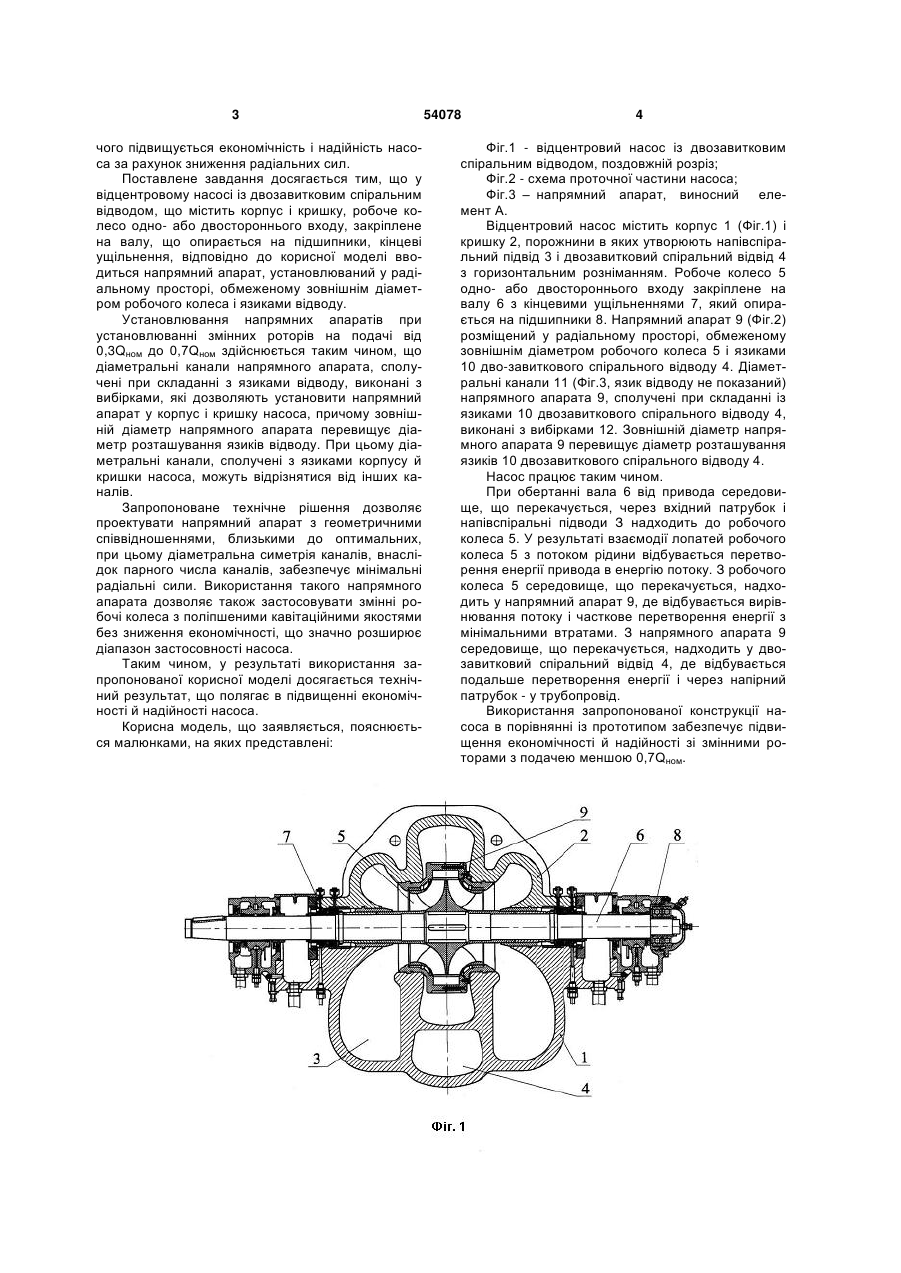

Відцентровий насос із двозавитковим спіральним відводом, що містить корпус і кришку, робоче колесо одно- або двостороннього входу, розташоване на валу з кінцевими ущільненнями, що опирається на підшипники, який відрізняється тим, що в радіальному просторі, обмеженому зовнішнім діаметром робочого колеса і язиками відводу, встановлений напрямний апарат, причому діаметральні канали напрямного апарата, сполучені при складанні з язиками відводу, виконані з вибірками, а зовнішній діаметр напрямного апарата перевищує діаметр розташування язиків відводу. (19) (21) u201005172 (22) 28.04.2010 (24) 25.10.2010 (46) 25.10.2010, Бюл.№ 20, 2010 р. (72) ІВАНЮШИН АРКАДІЙ АРКАДІЙОВИЧ, КОЛЕСНИК ЄВГЕНІЯ СЕРГІЇВНА (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "НАУКОВО-ДОСЛІДНИЙ І ПРОЕКТНОКОНСТРУКТОРСЬКИЙ ІНСТИТУТ АТОМНОГО ТА ЕНЕРГЕТИЧНОГО НАСОСОБУДУВАННЯ", ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "СУМСЬКИЙ ЗАВОД НАСОСНОГО ТА ЕНЕРГЕТИЧНОГО МАШИНОБУДУВАННЯ "НАСОСЕНЕРГОМАШ" (ВАТ "СУМСЬКИЙ ЗАВОД "НАСОСЕНЕРГОМАШ") 3 чого підвищується економічність і надійність насоса за рахунок зниження радіальних сил. Поставлене завдання досягається тим, що у відцентровому насосі із двозавитковим спіральним відводом, що містить корпус і кришку, робоче колесо одно- або двостороннього входу, закріплене на валу, що опирається на підшипники, кінцеві ущільнення, відповідно до корисної моделі вводиться напрямний апарат, установлюваний у радіальному просторі, обмеженому зовнішнім діаметром робочого колеса і язиками відводу. Установлювання напрямних апаратів при установлюванні змінних роторів на подачі від 0,3Qном до 0,7Qном здійснюється таким чином, що діаметральні канали напрямного апарата, сполучені при складанні з язиками відводу, виконані з вибірками, які дозволяють установити напрямний апарат у корпус і кришку насоса, причому зовнішній діаметр напрямного апарата перевищує діаметр розташування язиків відводу. При цьому діаметральні канали, сполучені з язиками корпусу й кришки насоса, можуть відрізнятися від інших каналів. Запропоноване технічне рішення дозволяє проектувати напрямний апарат з геометричними співвідношеннями, близькими до оптимальних, при цьому діаметральна симетрія каналів, внаслідок парного числа каналів, забезпечує мінімальні радіальні сили. Використання такого напрямного апарата дозволяє також застосовувати змінні робочі колеса з поліпшеними кавітаційними якостями без зниження економічності, що значно розширює діапазон застосовності насоса. Таким чином, у результаті використання запропонованої корисної моделі досягається технічний результат, що полягає в підвищенні економічності й надійності насоса. Корисна модель, що заявляється, пояснюється малюнками, на яких представлені: 54078 4 Фіг.1 - відцентровий насос із двозавитковим спіральним відводом, поздовжній розріз; Фіг.2 - схема проточної частини насоса; Фіг.3 – напрямний апарат, виносний елемент А. Відцентровий насос містить корпус 1 (Фіг.1) і кришку 2, порожнини в яких утворюють напівспіральний підвід 3 і двозавитковий спіральний відвід 4 з горизонтальним розніманням. Робоче колесо 5 одно- або двостороннього входу закріплене на валу 6 з кінцевими ущільненнями 7, який опирається на підшипники 8. Напрямний апарат 9 (Фіг.2) розміщений у радіальному просторі, обмеженому зовнішнім діаметром робочого колеса 5 і язиками 10 дво-завиткового спірального відводу 4. Діаметральні канали 11 (Фіг.3, язик відводу не показаний) напрямного апарата 9, сполучені при складанні із язиками 10 двозавиткового спірального відводу 4, виконані з вибірками 12. Зовнішній діаметр напрямного апарата 9 перевищує діаметр розташування язиків 10 двозавиткового спірального відводу 4. Насос працює таким чином. При обертанні вала 6 від привода середовище, що перекачується, через вхідний патрубок і напівспіральні підводи З надходить до робочого колеса 5. У результаті взаємодії лопатей робочого колеса 5 з потоком рідини відбувається перетворення енергії привода в енергію потоку. З робочого колеса 5 середовище, що перекачується, надходить у напрямний апарат 9, де відбувається вирівнювання потоку і часткове перетворення енергії з мінімальними втратами. З напрямного апарата 9 середовище, що перекачується, надходить у двозавитковий спіральний відвід 4, де відбувається подальше перетворення енергії і через напірний патрубок - у трубопровід. Використання запропонованої конструкції насоса в порівнянні із прототипом забезпечує підвищення економічності й надійності зі змінними роторами з подачею меншою 0,7Qном. 5 Комп’ютерна верстка Н. Лиcенко 54078 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
