Насос відцентровий консольний

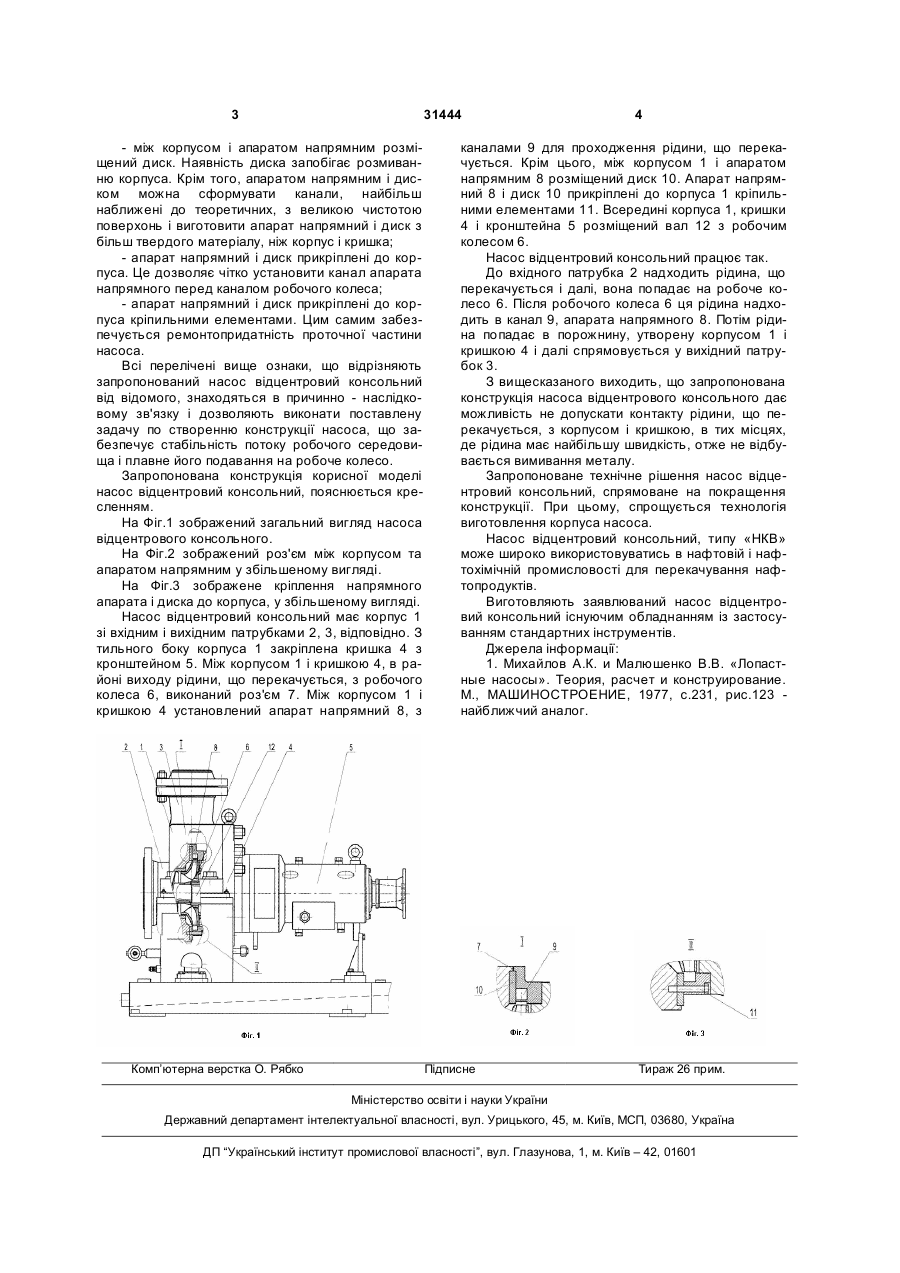

Насос відцентровий консольний, що має корпус з вхідним і вихідним патрубками, до корпуса з 3 31444 - між корпусом і апаратом напрямним розміщений диск. Наявність диска запобігає розмиванню корпуса. Крім того, апаратом напрямним і диском можна сформувати канали, найбільш наближені до теоретичних, з великою чистотою поверхонь і виготовити апарат напрямний і диск з більш твердого матеріалу, ніж корпус і кришка; - апарат напрямний і диск прикріплені до корпуса. Це дозволяє чітко установити канал апарата напрямного перед каналом робочого колеса; - апарат напрямний і диск прикріплені до корпуса кріпильними елементами. Цим самим забезпечується ремонтопридатність проточної частини насоса. Всі перелічені вище ознаки, що відрізняють запропонований насос відцентровий консольний від відомого, знаходяться в причинно - наслідковому зв'язку і дозволяють виконати поставлену задачу по створенню конструкції насоса, що забезпечує стабільність потоку робочого середовища і плавне його подавання на робоче колесо. Запропонована конструкція корисної моделі насос відцентровий консольний, пояснюється кресленням. На Фіг.1 зображений загальний вигляд насоса відцентрового консольного. На Фіг.2 зображений роз'єм між корпусом та апаратом напрямним у збільшеному вигляді. На Фіг.3 зображене кріплення напрямного апарата і диска до корпуса, у збільшеному вигляді. Насос відцентровий консольний має корпус 1 зі вхідним і вихідним патрубками 2, 3, відповідно. З тильного боку корпуса 1 закріплена кришка 4 з кронштейном 5. Між корпусом 1 і кришкою 4, в районі виходу рідини, що перекачується, з робочого колеса 6, виконаний роз'єм 7. Між корпусом 1 і кришкою 4 установлений апарат напрямний 8, з Комп’ютерна верстка О. Рябко 4 каналами 9 для проходження рідини, що перекачується. Крім цього, між корпусом 1 і апаратом напрямним 8 розміщений диск 10. Апарат напрямний 8 і диск 10 прикріплені до корпуса 1 кріпильними елементами 11. Всередині корпуса 1, кришки 4 і кронштейна 5 розміщений вал 12 з робочим колесом 6. Насос відцентровий консольний працює так. До вхідного патрубка 2 надходить рідина, що перекачується і далі, вона попадає на робоче колесо 6. Після робочого колеса 6 ця рідина надходить в канал 9, апарата напрямного 8. Потім рідина попадає в порожнину, утворену корпусом 1 і кришкою 4 і далі спрямовується у вихідний патрубок 3. З вищесказаного виходить, що запропонована конструкція насоса відцентрового консольного дає можливість не допускати контакту рідини, що перекачується, з корпусом і кришкою, в тих місцях, де рідина має найбільшу швидкість, отже не відбувається вимивання металу. Запропоноване технічне рішення насос відцентровий консольний, спрямоване на покращення конструкції. При цьому, спрощується технологія виготовлення корпуса насоса. Насос відцентровий консольний, типу «НКВ» може широко використовуватись в нафтовій і нафтохімічній промисловості для перекачування нафтопродуктів. Виготовляють заявлюваний насос відцентровий консольний існуючим обладнанням із застосуванням стандартних інструментів. Джерела інформації: 1. Михайлов А.К. и Малюшенко В.В. «Лопастные насосы». Теория, расчет и конструирование. М., МАШИНОСТРОЕНИЕ, 1977, с.231, рис.123 найближчий аналог. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
