Активатор суспензії

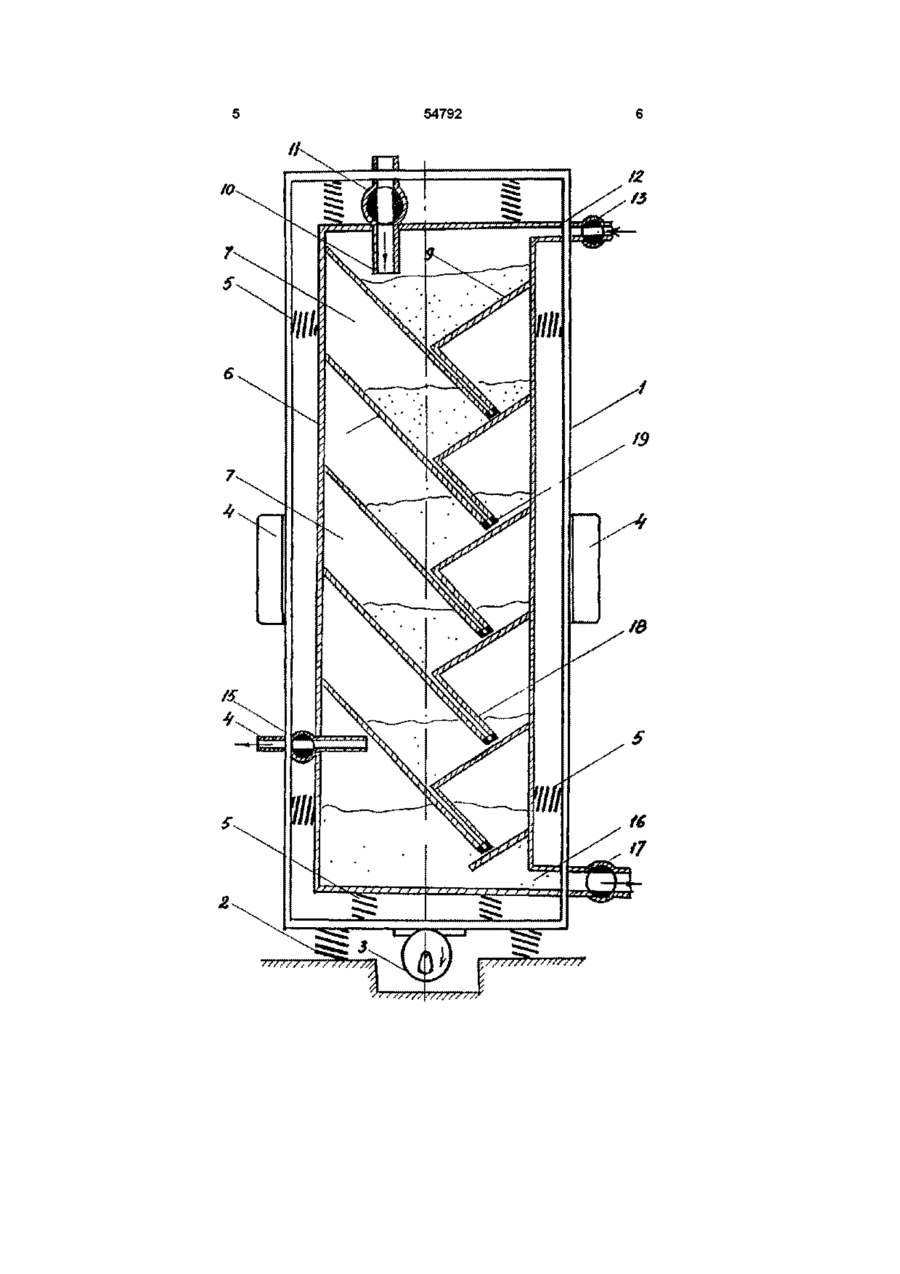

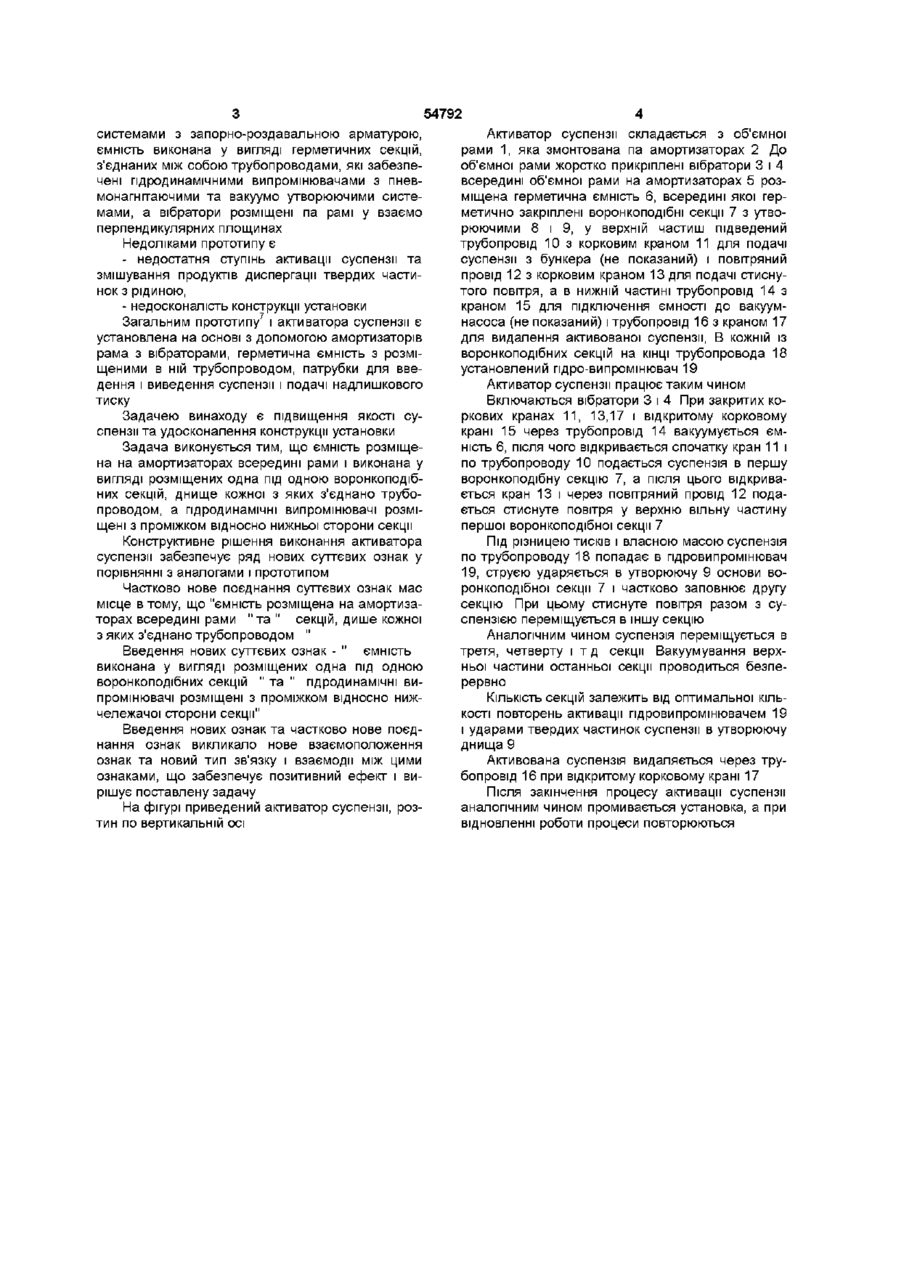

Аісгиватор суспензії, який містить установлену на основі з допомогою амортизаторів раму з вібраторами, герметичну ємність з розміщеним в ній Винахід відноситься до області будівельної, електротехнічної, хімічної, харчової, лакофарбової та іншої техніки, зокрема, до установок для диспергування, активації і змішування дисперсних сумішей Відомий пристрій для активації цементної суспензії по автсвід СРСР № 1175720, М Кп В28С 5/46 в Б В № 32 за 1985 р, який забезпечений закріпленими у днищі магнітострикційними перетворювачами з установленою паралельно валам випромінюючою ультразвук пластиною, причому вали виконані різношвидкісними, з яких високошвидкісний вал виконаний із закріпленими на ньому дисками, що чергуються із шайбами, а низькошвидкісний - у вигляді пустотілого барабану з кільцевими канавками для входу дисків високошвидкісного валу Недоліками цього пристрою є - недостатня ступінь диспергування твердих часток та їх зміщування, - відсутність умов для утворення явищ кавітаЦЦ, - відсутність умов використання гідродинамічного випромінювача та кавітаційних явищ супутніх йому при наявності турбулентного руху суспензії Відома установка для активації цементної суспензії, що містить герметичну ємність на амортизаторах забезпечену фігурними секціями, з'єднаними між собою й утворюючими герметичний об'єм, підключений до вакуум-насоса, із встановленими в ній по черзі горизонтально по центру магнітострикційними перетворювачами з мембранами і пьєзокерамічними випромінювачами з тефлоновими трубками, розташованими під ними па трубопроводом з гідродинамічним випромінювачем, патрубками для введення і виведення суспензії і подачі надлишкового тиску, який відрізняється тим, що ємність розміщена на амортизаторах всередині рами і виконана у вигляді розміщених одна під одною воронкоподібних секцій, днище кожної з яких з'єднано трубопроводом, а гідродинамічні випромінювачі розміщені з проміжком відносно похилої сторони секції ралельно похилими стінками фігурних секцій (автсвід СРСР № 1065214, М Кп В28С 5/46, опубл в Б В № 1 за 1984 р) Недоліками цієї установки є - недостатня ступінь диспергування і перемішування сумішей, - установка трудомістка у виготовленні ємності (фігурних секцій), - низька продуктивність (через велику довжину переміщення суспензії), - значна витрата електроенергії Відомий також диспергатор-змішувач по авт свід СРСР № 1544586, М Кл В28С 5/46, опубл у Б В № 7 за 1990 р , який забезпечений гідродинамічними випромінювачами і магнітострикційними перетворювачами, стаканом, з'єднаним за допомогою еластичного шланга з патрубками для подачі суспензії і встановленим по осі ємності, що має овальний поперечний переріз, уздовж великої осі якого на бічній поверхні стакана опозитивно і симетрично закріплені магнітострикційні перетворювачі, а уздовж малої осі по утворюючій склянки змонтовані гідродинамічні випромінювачі Недоліками цієї установки є - значна витрата електроенергії, - складність конструктивних елементів, - низький коефіцієнт корисної дії гідродинамічних випромінювачів За прототип прийнята "Установка для активації цементу" по автсвід СРСР № 643346, Кп В28С 5/46, опубл в Б В № 3 за 1979 р , яка утримує раму з амортизаторами і установлену на ній ємність, під якою розміщені вібратори, яка забезпечена пнемонагнітаючою і вакуум утворюючою ю 54792 системами з запорно-роздавальною арматурою, ємність виконана у вигляді герметичних секцій, з'єднаних між собою трубопроводами, які забезпечені гідродинамічними випромінювачами з пневмонагнітаючими та вакуумо утворюючими системами, а вібратори розміщені па рамі у взаємо перпендикулярних площинах Недоліками прототипу є - недостатня ступінь активації суспензії та змішування продуктів диспергацм твердих частинок з рідиною, - недосконалість конструкції установки Загальним прототипу7 і активатора суспензії є установлена на основі з допомогою амортизаторів рама з вібраторами, герметична ємність з розміщеними в ній трубопроводом, патрубки для введення і виведення суспензії і подачі надлишкового тиску Задачею винаходу є підвищення якості суспензії та удосконалення конструкції установки Задача виконується тим, що ємність розміщена на амортизаторах всередині рами і виконана у вигляді розміщених одна під одною воронкоподібних секцій, днище кожної з яких з'єднано трубопроводом, а гідродинамічні випромінювачі розміщені з проміжком відносно нижньої сторони секції Конструктивне рішення виконання активатора суспензії забезпечує ряд нових суттєвих ознак у порівнянні з аналогами і прототипом Частково нове поєднання суттєвих ознак мас місце в тому, що "ємність розміщена на амортизаторах всередині рами "та " секцій, дише кожної з яких з'єднано трубопроводом " Введення нових суттєвих ознак - " ємність виконана у вигляді розміщених одна під одною воронкоподібних секцій " та " гідродинамічні випромінювачі розміщені з проміжком відносно нижчележачої сторони секції" Введення нових ознак та частково нове поєднання ознак викликало нове взаємоположення ознак та новий тип зв'язку і взаємодії між цими ознаками, що забезпечує позитивний ефект і вирішує поставлену задачу На фігурі приведений активатор суспензії, розтин по вертикальній осі Активатор суспензії складається з об'ємної рами 1, яка змонтована па амортизаторах 2 До об'ємної рами жорстко прикріплені вібратори 3 і 4 всередині об'ємної рами на амортизаторах 5 розміщена герметична ємність 6, всередині якої герметично закріплені воронкоподібні секції 7 з утворюючими 8 і 9, у верхній частиш підведений трубопровід 10 з корковим краном 11 для подачі суспензії з бункера (не показаний) і повітряний провід 12 з корковим краном 13 для подачі стиснутого повітря, а в нижній частині трубопровід 14 з краном 15 для підключення ємності до вакуумнасоса (не показаний) і трубопровід 16 з краном 17 для видалення активованої суспензії, В кожній із воронкоподібних секцій на КІНЦІ трубопровода 18 установлений пдро-випромінювач 19 Активатор суспензії працює таким чином Включаються вібратори 3 і 4 При закритих коркових кранах 11, 13,17 і відкритому корковому крані 15 через трубопровід 14 вакуумується ємність 6, після чого відкривається спочатку кран 11 і по трубопроводу 10 подається суспензія в першу воронкоподібну секцію 7, а після цього відкривається кран 13 і через повітряний провід 12 подається стиснуте повітря у верхню вільну частину першої воронкоподібної секції 7 Під різницею ТИСКІВ І власною масою суспензія по трубопроводу 18 попадає в пдровипромінювач 19, струєю ударяється в утворюючу 9 основи воронкоподібної секції 7 і частково заповнює другу секцію При цьому стиснуте повітря разом з суспензією переміщується в іншу секцію Аналогічним чином суспензія переміщується в третя, четверту і т д секції Вакуумування верхньої частини останньої секції проводиться безперервно КІЛЬКІСТЬ секцій залежить від оптимальної КІЛЬКОСТІ повторень активації пдровипромінювачем 19 і ударами твердих частинок суспензії в утворюючу днища 9 Активована суспензія видаляється через трубопровід 16 при відкритому корковому крані 17 Після закінчення процесу активації суспензії аналогічним чином промивається установка, а при відновленні роботи процеси повторюються 54792 /О
