Пристрій визначення середнього рівня шуму за його відліками

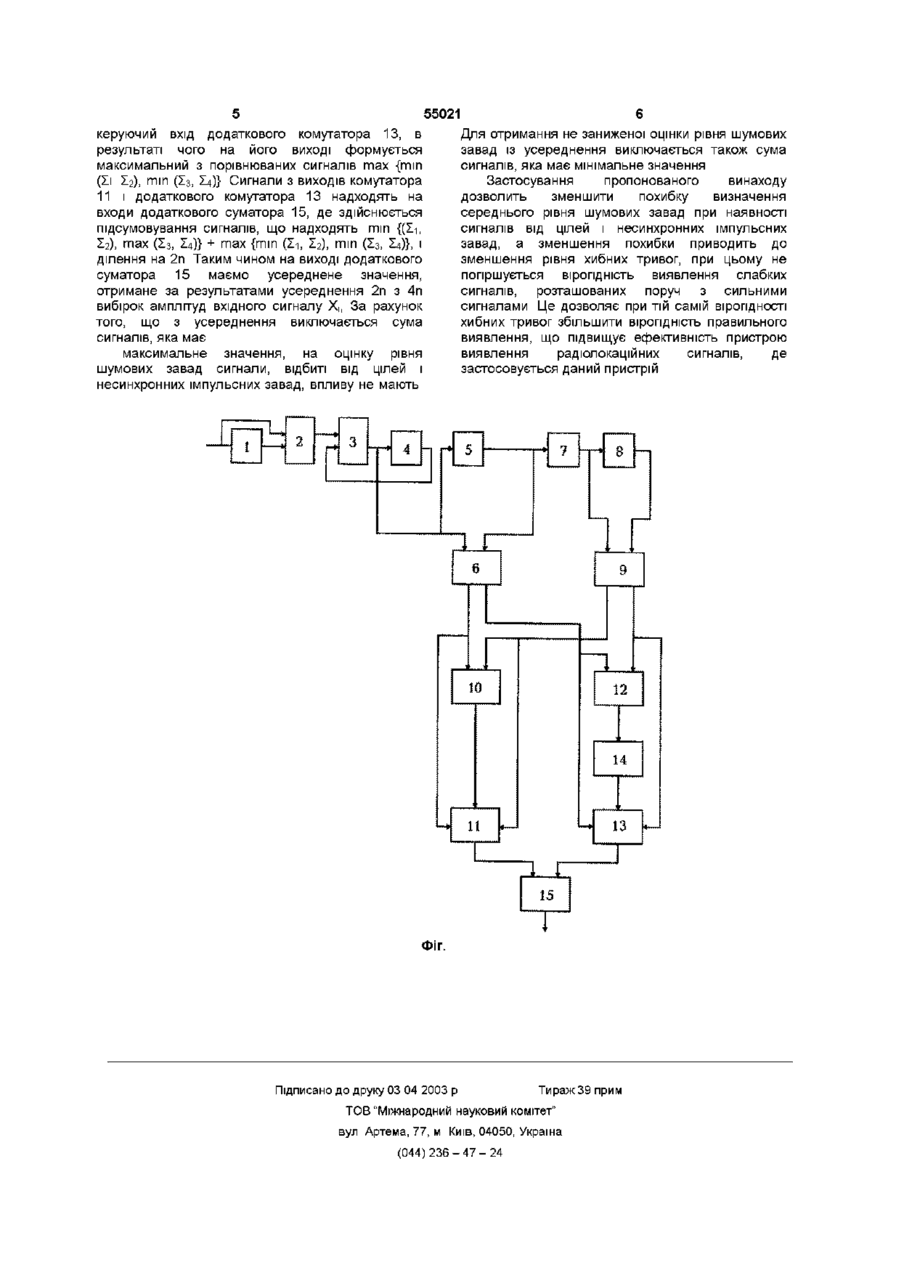

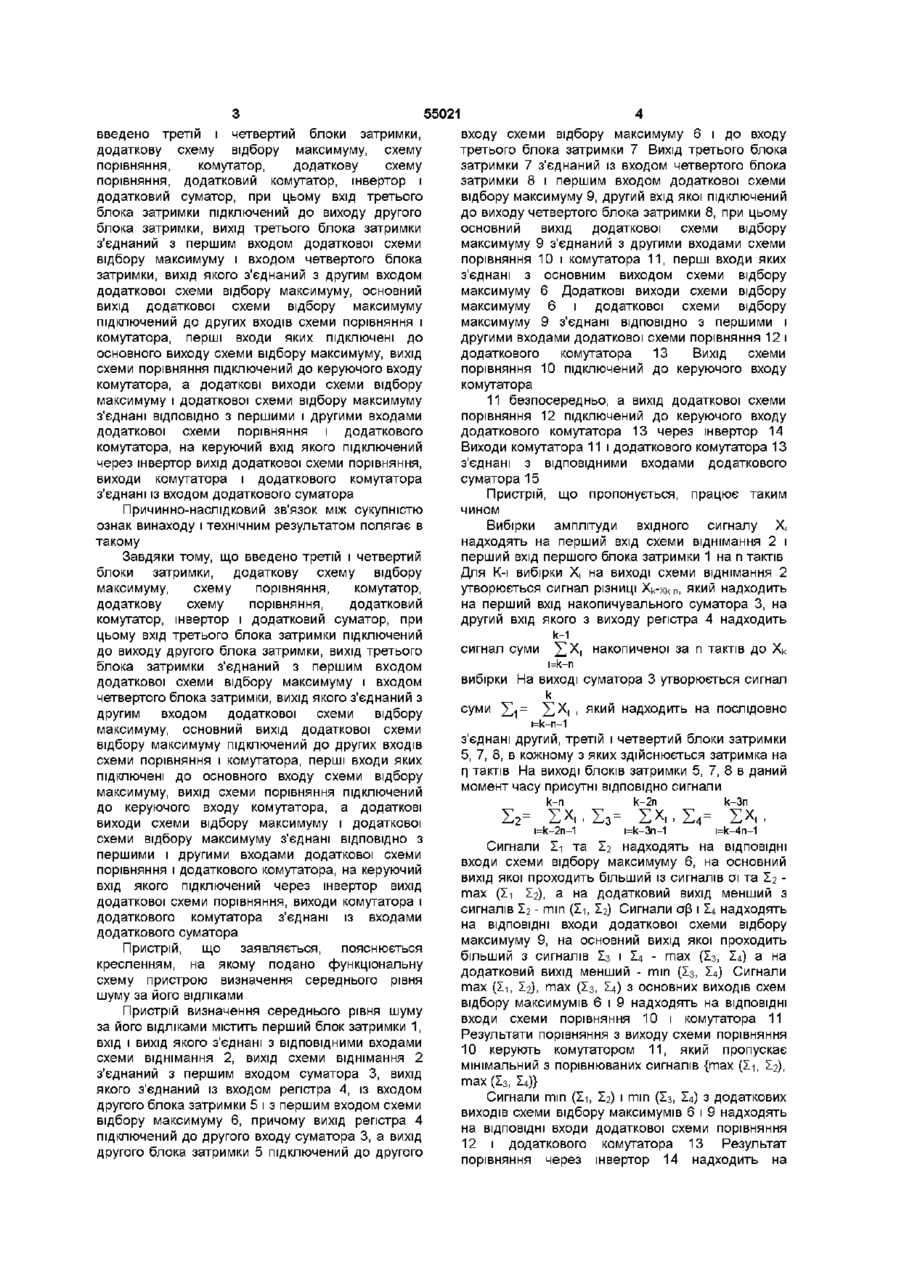

Пристрій визначення середнього рівня шуму за його відліками, що містить перший блок затримки, вхід і вихід якого з'єднані з ВІДПОВІДНИМИ входами схеми віднімання, вихід схеми віднімання з'єднаний з першим входом суматора, вихід якого з'єднаний із входом регістра, із входом другого блока затримки і з першим входом схеми відбору максимуму, причому вихід регістра з'єднаний із входом суматора, а вихід другого блока затримки з'єднаний з другим входом схеми відбору максимуму, який відрізняється тим, що в нього додатково введено третій і четвертий блоки затримки, додаткову схему відбору максимуму, схему порівняння, комутатор, додаткову схему порівняння, додатковий комутатор, інвертор і додатковий суматор, при цьому вхід третього блока затримки підключений до виходу другого блока затримки, вихід третього блока затримки з'єднаний з першим входом додаткової схеми відбору максимуму і входом четвертого блока затримки, вихід якого з'єднаний з другим входом додаткової схеми відбору максимуму, основний вихід додаткової схеми відбору максимуму підключений до других входів схеми порівняння і комутатора, перші входи яких підключені до основного виходу схеми відбору максимуму, вихід схеми порівняння підключений до керуючого входу комутатора, а додаткові виходи схеми відбору максимуму і додаткової схеми відбору максимуму з'єднані ВІДПОВІДНО з першими і другими входами додаткової схеми порівняння і додаткового комутатора, на керуючий вхід якого підключений через інвертор вихід додаткової схеми порівняння, виходи комутатора і додаткового комутатора з'єднані із входами додаткового суматора Винахід належить до галузі радіолокації, зокрема до пристроїв автоматичного виявлення, і може бути використаний у пристроях стабілізації рівня хибних тривог Відомим Є пристрій визначення середнього рівня шумів (АС №116887,1978) Недоліком даного пристрою є те, що в оцінку рівня шуму входять сигнали від цілей у першому періоді обробки, а також сигнали від несинхронних імпульсних завад Найбільш близьким за технічною сутністю і результатом є пристрій (АС №117909, 1978), що містить блок затримки, вхід і вихід якого з'єднані з ВІДПОВІДНИМИ входами схеми віднімання, вихід схеми віднімання з'єднаний з першим входом суматора, вихід якого з'єднаний із входом регістра, із входом додаткового блока затримки і з першим входом системи відбору максимуму, причому вихід регістра з'єднаний з другим входом суматора, а вихід додаткового блока затримки - з другим входом схеми відбору максимуму Недоліком прототипу є вплив сигналів від цілей і несинхронних імпульсних завад на середній рівень шумових завад, який обчислюється у пристрої В основу винаходу поставлено задачу підвищення точності визначення середнього рівня шуму шляхом виключення сигналів від цілей і несинхронних імпульсних завад із оцінки середнього рівня шумових завад Поставлена задача досягається тим, що у пристрій визначення середнього рівня шуму за його відліками, що містить перший блок затримки, вхід і вихід якого з'єднані з ВІДПОВІДНИМИ входами схеми віднімання, вихід схеми віднімання з'єднаний з першим входом суматора, вихід якого з'єднаний із входом регістра, із входом другого блока затримки і з першим входом схеми відбору максимуму, причому вихід регістра з'єднаний із входом суматора, а вихід другого блока затримки з'єднаний з другим входом схеми відбору максимуму, новим є те, що в нього додатково о ю ю 55021 введено третій і четвертий блоки затримки, додаткову схему відбору максимуму, схему порівняння, комутатор, додаткову схему порівняння, додатковий комутатор, інвертор і додатковий суматор, при цьому вхід третього блока затримки підключений до виходу другого блока затримки, вихід третього блока затримки з'єднаний з першим входом додаткової схеми відбору максимуму і входом четвертого блока затримки, вихід якого з'єднаний з другим входом додаткової схеми відбору максимуму, основний вихід додаткової схеми відбору максимуму підключений до других входів схеми порівняння і комутатора, перші входи яких підключені до основного виходу схеми відбору максимуму, вихід схеми порівняння підключений до керуючого входу комутатора, а додаткові виходи схеми відбору максимуму і додаткової схеми відбору максимуму з'єднані ВІДПОВІДНО з першими і другими входами додаткової схеми порівняння і додаткового комутатора, на керуючий вхід якого підключений через інвертор вихід додаткової схеми порівняння, виходи комутатора і додаткового комутатора з'єднані із входом додаткового суматора Причинно-наслідковий зв'язок між сукупністю ознак винаходу і технічним результатом полягає в такому Завдяки тому, що введено третій і четвертий блоки затримки, додаткову схему відбору максимуму, схему порівняння, комутатор, додаткову схему порівняння, додатковий комутатор, інвертор і додатковий суматор, при цьому вхід третього блока затримки підключений до виходу другого блока затримки, вихід третього блока затримки з'єднаний з першим входом додаткової схеми відбору максимуму і входом четвертого блока затримки, вихід якого з'єднаний з другим входом додаткової схеми відбору максимуму, основний вихід додаткової схеми відбору максимуму підключений до других входів схеми порівняння і комутатора, перші входи яких підключені до основного входу схеми відбору максимуму, вихід схеми порівняння підключений до керуючого входу комутатора, а додаткові виходи схеми відбору максимуму і додаткової схеми відбору максимуму з'єднані ВІДПОВІДНО З першими і другими входами додаткової схеми порівняння і додаткового комутатора, на керуючий вхід якого підключений через інвертор вихід додаткової схеми порівняння, виходи комутатора і додаткового комутатора з'єднані із входами додаткового суматора Пристрій, що заявляється, пояснюється кресленням, на якому подано функціональну схему пристрою визначення середнього рівня шуму за його відліками Пристрій визначення середнього рівня шуму за його відліками містить перший блок затримки 1, вхід і вихід якого з'єднані з ВІДПОВІДНИМИ входами схеми віднімання 2, вихід схеми віднімання 2 з'єднаний з першим входом суматора 3, вихід якого з'єднаний із входом регістра 4, із входом другого блока затримки 5 і з першим входом схеми відбору максимуму 6, причому вихід регістра 4 підключений до другого входу суматора 3, а вихід другого блока затримки 5 підключений до другого входу схеми відбору максимуму 6 і до входу третього блока затримки 7 Вихід третього блока затримки 7 з'єднаний із входом четвертого блока затримки 8 і першим входом додаткової схеми відбору максимуму 9, другий вхід якої підключений до виходу четвертого блока затримки 8, при цьому основний вихід додаткової схеми відбору максимуму 9 з'єднаний з другими входами схеми порівняння 10 і комутатора 11, перші входи яких з'єднані з основним виходом схеми відбору максимуму 6 Додаткові виходи схеми відбору максимуму 6 і додаткової схеми відбору максимуму 9 з'єднані ВІДПОВІДНО З першими і другими входами додаткової схеми порівняння 12 і додаткового комутатора 13 Вихід схеми порівняння 10 підключений до керуючого входу комутатора 11 безпосередньо, а вихід додаткової схеми порівняння 12 підключений до керуючого входу додаткового комутатора 13 через інвертор 14 Виходи комутатора 11 і додаткового комутатора 13 з'єднані з ВІДПОВІДНИМИ входами додаткового суматора 15 Пристрій, що пропонується, працює таким чином Вибірки амплітуди вхідного сигналу X, надходять на перший вхід схеми віднімання 2 і перший вхід першого блока затримки 1 на п тактів Для К-і вибірки X, на виході схеми віднімання 2 утворюється сигнал різниці Xk-xkn, який надходить на перший вхід накопичувального суматора 3, на другий вхід якого з виходу регістра 4 надходить к-1 сигнал суми ^ ^ і накопиченої за п тактів до Хк і=к-п вибірки На виході суматора 3 утворюється сигнал k суми ^ 1 = 2 ^ і > я к и и надходить на послідовно i=k-n-i з'єднані другий, третій і четвертий блоки затримки 5, 7, 8, в кожному з яких здійснюється затримка на П тактів На виході блоків затримки 5, 7, 8 в даний момент часу присутні ВІДПОВІДНО сигнали k-n k-2n k-3n i=k-2n-1 i=k-3n-1 i=k-4n-1 Сигнали її та І2 надходять на ВІДПОВІДНІ входи схеми відбору максимуму 6, на основний вихід якої проходить більший із сигналів аі та І2 max (її І2), а на додатковий вихід менший з сигналів І2 - mm (1-і, І2) Сигнали ар і І4 надходять на ВІДПОВІДНІ входи додаткової схеми відбору максимуму 9, на основний вихід якої проходить більший з сигналів Із і І4 - max (Із, І4) а на додатковий вихід менший - mm (Із, І4) Сигнали max (1-і, І2), max (Із, І4) з основних виходів схем відбору максимумів 6 і 9 надходять на ВІДПОВІДНІ входи схеми порівняння 10 і комутатора 11 Результати порівняння з виходу схеми порівняння 10 керують комутатором 11, який пропускає мінімальний з порівнюваних сигналів {max (1-і, І2), max (Із, І4)} Сигнали mm (1-і, І2) 1 mm (Із, І4) з додаткових виходів схеми відбору максимумів 6 і 9 надходять на ВІДПОВІДНІ входи додаткової схеми порівняння 12 і додаткового комутатора 13 Результат порівняння через інвертор 14 надходить на 55021 керуючий вхід додаткового комутатора 13, в Для отримання не заниженої оцінки рівня шумових результаті чого на його виході формується завад із усереднення виключається також сума максимальний з порівнюваних сигналів max {mm сигналів, яка має мінімальне значення (її Іг), mm (Із, І4)} Сигнали з виходів комутатора Застосування пропонованого винаходу 11 і додаткового комутатора 13 надходять на дозволить зменшити похибку визначення входи додаткового суматора 15, де здійснюється середнього рівня шумових завад при наявності підсумовування сигналів, що надходять mm {(1-і, сигналів від цілей і несинхронних імпульсних І2), max (Із, І4)} + max {mm (1-і, І2), mm (Із, І4)}, 1 завад, а зменшення похибки приводить до ділення на 2п Таким чином на виході додаткового зменшення рівня хибних тривог, при цьому не суматора 15 маємо усереднене значення, погіршується вірогідність виявлення слабких отримане за результатами усереднення 2п з 4п сигналів, розташованих поруч з сильними вибірок амплітуд вхідного сигналу X,, За рахунок сигналами Це дозволяє при тій самій вірогідності того, що з усереднення виключається сума хибних тривог збільшити вірогідність правильного сигналів, яка має виявлення, що підвищує ефективність пристрою виявлення радіолокаційних сигналів, де максимальне значення, на оцінку рівня застосовується даний пристрій шумових завад сигнали, відбиті від цілей і несинхронних імпульсних завад, впливу не мають Фіг. Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
