Аксіально-плунжерна гідромашина

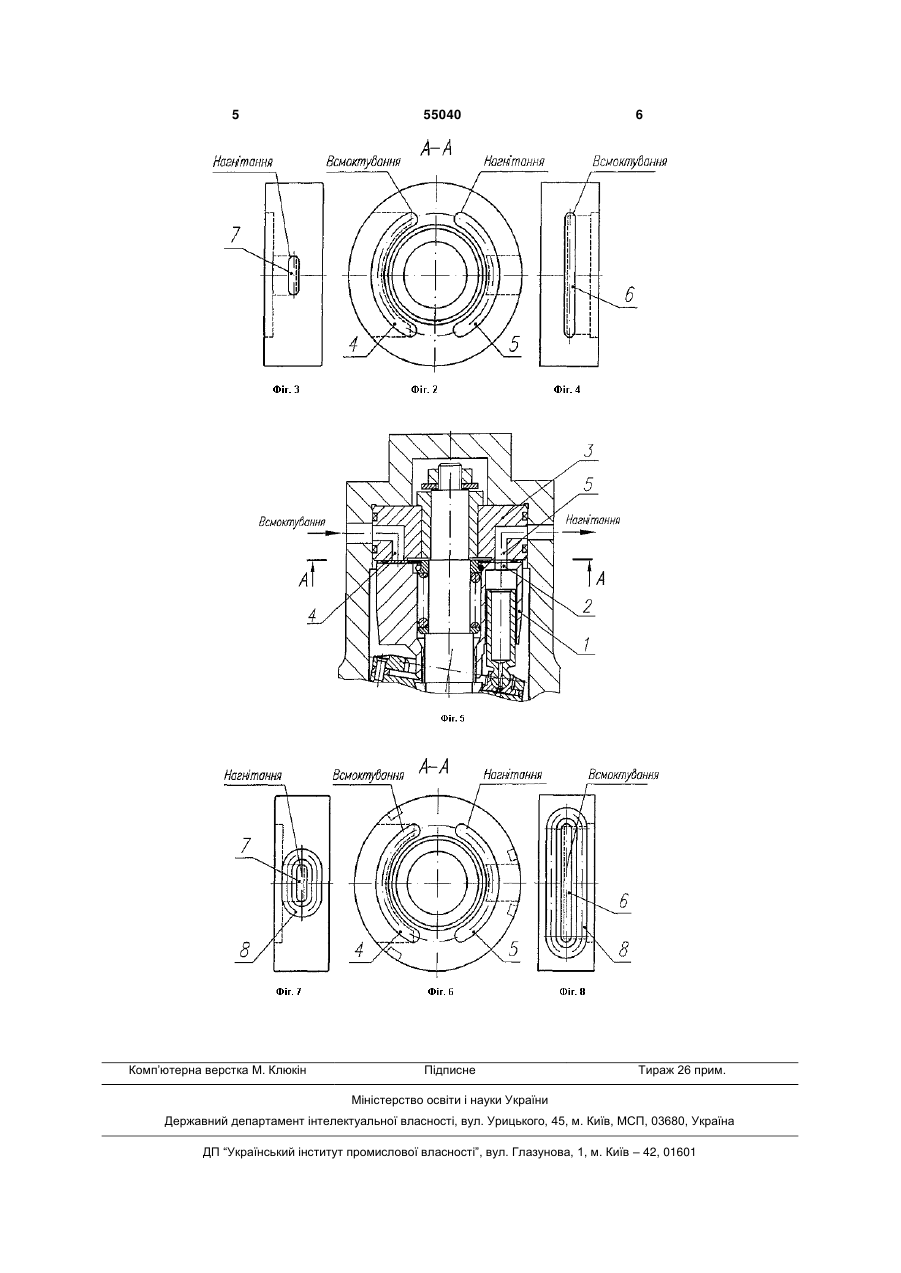

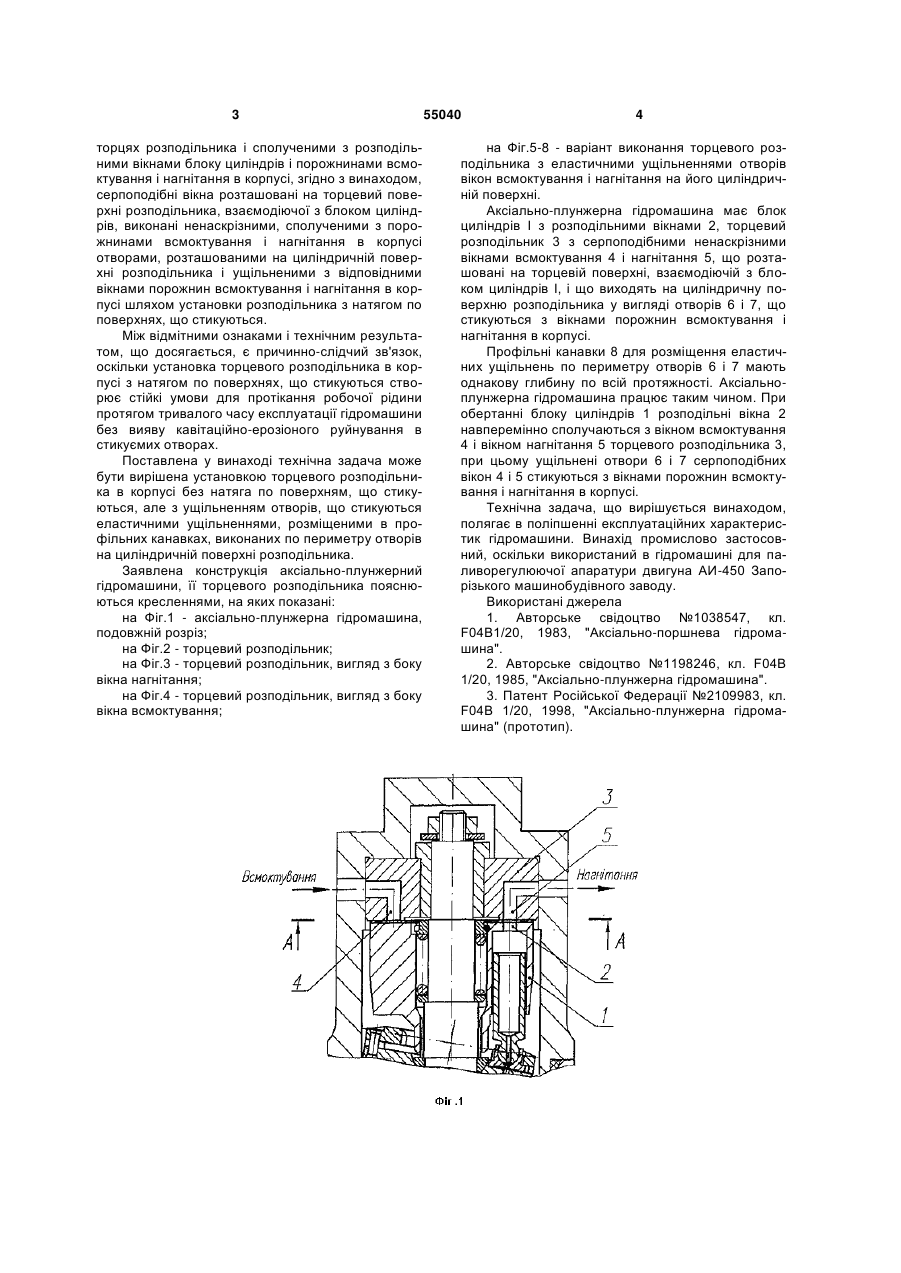

Аксіально-плунжерна гідромашина, що містить підпружинений блок циліндрів, що обертається, і нерухомо встановлений в корпусі торцевий розподільник з серпоподібними вікнами всмоктування й нагнітання, дзеркально розташованими на 3 торцях розподільника і сполученими з розподільними вікнами блоку циліндрів і порожнинами всмоктування і нагнітання в корпусі, згідно з винаходом, серпоподібні вікна розташовані на торцевий поверхні розподільника, взаємодіючої з блоком циліндрів, виконані ненаскрізними, сполученими з порожнинами всмоктування і нагнітання в корпусі отворами, розташованими на циліндричній поверхні розподільника і ущільненими з відповідними вікнами порожнин всмоктування і нагнітання в корпусі шляхом установки розподільника з натягом по поверхнях, що стикуються. Між відмітними ознаками і технічним результатом, що досягається, є причинно-слідчий зв'язок, оскільки установка торцевого розподільника в корпусі з натягом по поверхнях, що стикуються створює стійкі умови для протікання робочої рідини протягом тривалого часу експлуатації гідромашини без вияву кавітаційно-ерозіоного руйнування в стикуємих отворах. Поставлена у винаході технічна задача може бути вирішена установкою торцевого розподільника в корпусі без натяга по поверхням, що стикуються, але з ущільненням отворів, що стикуються еластичними ущільненнями, розміщеними в профільних канавках, виконаних по периметру отворів на циліндричній поверхні розподільника. Заявлена конструкція аксіально-плунжерний гідромашини, її торцевого розподільника пояснюються кресленнями, на яких показані: на Фіг.1 - аксіально-плунжерна гідромашина, подовжній розріз; на Фіг.2 - торцевий розподільник; на Фіг.3 - торцевий розподільник, вигляд з боку вікна нагнітання; на Фіг.4 - торцевий розподільник, вигляд з боку вікна всмоктування; 55040 4 на Фіг.5-8 - варіант виконання торцевого розподільника з еластичними ущільненнями отворів вікон всмоктування і нагнітання на його циліндричній поверхні. Аксіально-плунжерна гідромашина має блок циліндрів І з розподільними вікнами 2, торцевий розподільник 3 з серпоподібними ненаскрізними вікнами всмоктування 4 і нагнітання 5, що розташовані на торцевій поверхні, взаємодіючій з блоком циліндрів І, і що виходять на циліндричну поверхню розподільника у вигляді отворів 6 і 7, що стикуються з вікнами порожнин всмоктування і нагнітання в корпусі. Профільні канавки 8 для розміщення еластичних ущільнень по периметру отворів 6 і 7 мають однакову глибину по всій протяжності. Аксіальноплунжерна гідромашина працює таким чином. При обертанні блоку циліндрів 1 розподільні вікна 2 навперемінно сполучаються з вікном всмоктування 4 і вікном нагнітання 5 торцевого розподільника 3, при цьому ущільнені отвори 6 і 7 серпоподібних вікон 4 і 5 стикуються з вікнами порожнин всмоктування і нагнітання в корпусі. Технічна задача, що вирішується винаходом, полягає в поліпшенні експлуатаційних характеристик гідромашини. Винахід промислово застосовний, оскільки використаний в гідромашині для паливорегулюючої апаратури двигуна АИ-450 Запорізького машинобудівного заводу. Використані джерела 1. Авторське свідоцтво №1038547, кл. F04B1/20, 1983, "Аксіально-поршнева гідромашина". 2. Авторське свідоцтво №1198246, кл. F04B 1/20, 1985, "Аксіально-плунжерна гідромашина". 3. Патент Російської Федерації №2109983, кл. F04B 1/20, 1998, "Аксіально-плунжерна гідромашина" (прототип). 5 Комп’ютерна верстка М. Клюкін 55040 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
